Простой анализатор спектра D6

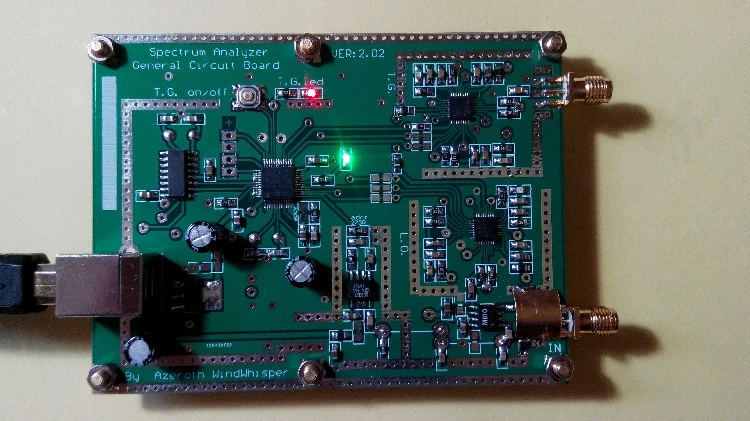

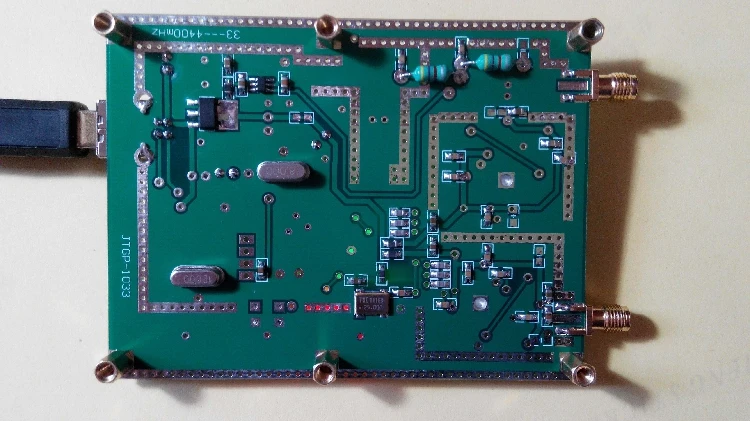

Примечание: еще раз, чертежи печатной платы этого продукта и исходный код одночипового компьютера являются бесплатными. Если вы покупаете или нет, Али вангван оставил мне сообщение и ldquo; Бесплатная информация & rdquo; И отправил вам сжатые производственные данные через Ali Wangwang (самый удобный метод, который я могу найти в настоящее время), для справки, обмена и самоисследования. Мы будем производить, волшебные изменения, исследования и разработки лучших продуктов, Taobao для достижения продаж, для удовлетворения высококлассных игроков. Не ставьте под вопрос ваши руки. Подумайте об обнаружении урана домашним телескопом Вильяма хершеля, который отполировал линзы более 200 лет назад. Телескоп Galileo также был сделан самостоятельно. Потому что на печатной плате этого продукта есть два высокочастотных осциллятора (источник отслеживания осциллятора и Спектральный локальный осциллятор), неизбежно, что они мешают друг другу, когда они работают в то же время (особенно потому, что микроволновая лента размера платы 99x75 составляет более 1500 МГц начала появляться). Простое экранирование для уменьшения этого эффекта помех очень маленькое, не надо. Закройте конструкцию металлическим корпусом (в конце концов, опора на пути вашего мага). Конечно, возможно реконструировать доступную металлическую структуру корпуса рационально. В конце концов, мозговые отверстия радио-энтузиастов и практические способности неограниченны. Напоминание о дружбе: для любопытных любителей, которые любят использовать свои руки и мозги, десятки мегабайтов пропускная способность уборщик может быть лучшим выбором. Очень важно иметь хорошую команду высокочастотных характеристик основных L и C и иметь интуитивное ощущение. Это также основа понимания более сложных приложений. В то же время, это также ключевой базовый инструмент для всех дизайнеров для проектирования и выбора материалов. Это ни в коем случае не заменяет обычный мультиметр для измерения индуктивности и емкости. Потому что их высокочастотные параметры являются последовательностями, функциями для частот, кривых, а не просто несколько сухих чисел. JTGP-1033 простой спектр (с генератором трассировки), простой источник сигнала версии V2.0 атрибут: RF Частотный домен инструмент для анализа Интерфейс: usb Источник питания: usb ток в режиме ожидания: ≤ 100 мА ток развертки: & le; 350 мА полоса пропускания: 33 МГц --- 4400 МГц открытый источник отслеживания Выходная полоса пропускания 33 МГц-3000 МГц шаг развертки: ≥ 33-68,75 МГц/125 Гц, 68,75-137,5 МГц/250 Гц, 137,5-275 МГц/500 Гц, 275-550 мгц/1 кГц 550 ~ 1100 МГц/2 кГц, 1100 ~ 2200 МГц/4 кГц, 2200 ~ 4400 МГц/8 кГц, частота развертки: ≥ 800 точка/секундная развертка динамический логарифмический коэффициент: > 50 дБ точка или развертка Выходная мощность: & asymp;0 дБм Обнаружение входного сигнала: & le; 10 дБм компьютерное боковое программное обеспечение: NWT4.11.09Edition компьютерная Операционная система: winxp,win732,win764 (некоторые установки Win10 могут быть использованы, а некоторые не могут. Причина еще не установлена. Это потрясающе.) Назначение: анализ частоты и амплитудных характеристик сети с двумя портами радиочастотной цепи является основой исследований и разработок, отладки и обслуживания радиочастотных схем. Спектрометр широко известен как радиочастотный мультиметр. Применимо: радио-энтузиасты, основные компоненты для молодых студентов: однокристальный компьютер STM32F103, в результате встроенного контроллера can 2,0 стал самым привычным одночипным компьютером для инженеров-аппаратов. В нижней части оборудования, он написан на официальном стандартном языке «hardware страна» C MDK, который удобен для общения. Adf4351, традиционные высокоскоростные Бистабильные схемы серии VCO + PLL + 6 (за исключением 2 схем, триггера D). 35-2200 МГц получено частотным делением. После формирования основная волновая амплитуда не сильно изменяется, что трудно достичь в полной полосе пропускания для высокочастотных DDS. (После того, как сигнал разделен на частоты, он должен быть прямоугольной волной, и амплитуда изменится на уровень запуска) часто play VCO имеет такой опыт, что выходная частота сильно варьируется в зависимости от амплитуды основной волны. Прямое использование этого оригинального осциллятора не может использоваться в качестве измерения & ldquo; source & rdquo;. Выходная основная волновая амплитуда должна быть стабилизирована, как делает ADF4351. IAM81008, смеситель чип RF до Wi-Fi 5 ГГц смеситель чип, смеситель ниже 50 МГц 8 футов 6 футов серии этому штекеру конденсатор на GND оптимизации. Локальный осциллятор ввода должен быть больше-5 дБм, кроме того, IAM81008 электрод источника питания должен быть строго стабильным более чем 4,85 В. Я использую домашний ps3120 для его питания. AD8307, усилитель логарифмического детектора, используемый для измерения мощности, ключевые компоненты. Ch340g, домашний чип USB для TTL, хороший драйвер. Как правило, STM32F103 не управляется usb, что снижает стоимость системы прерывания микропроцессора с одним чипом, хотя производительность этого микропроцессора с одним чипом превышает собственный USB. Ch340g производительность-соотношение цены и качества очень высокое. В век информации принципы применения этих чипов зрелой схемы могут быть получены свободно и удобно в Интернете. Любителям радио рекомендуется использовать свои руки и мозги, чтобы сделать этот простой и простой инструмент для измерения радио, чтобы улучшить уровень своих знаний и глубину понимания. Принцип работы: физически любой осциллятор не только производит & ldquo; Фундаментальные волны & rdquo; Всегда будет Овертон (однородные гармоники, даже гармоники и межволновые), чтобы фильтровать Овертон напрямую. Иногда очень трудно фильтровать Овертон напрямую. После смешивания измеренного сигнала с локальным осциллятором будет получено много комбинированных дифференциальных частот. Среди них основная волна локального осциллятора и внешний сигнал местного осциллятора. Разница в частоте Самая низкая и амплитуда самая большая. Только эта разная частота достигается с помощью низкочастотного фильтра или ленточного фильтра (RBW), который отправляется на логарифмический усилитель на более поздней стадии для обнаружения частоты и амплитуды измеренного сигнала. Ключевой момент заключается в том, что основная волновая амплитуда местного осциллятора не сильно изменяется на разных частотах, Овертон не используется, потому что смешивание будет низким пропуском (RBW) ldquo; фильтровать и rdquo;. Точно так же, основная разница частот между источником отслеживания осциллятора и локальным осциллятором всегда составляет 120 кГц. Мы всегда можем наблюдать амплитудное изменение частоты разницы 120 кГц. Это принцип дифференциального сканирования частоты.
