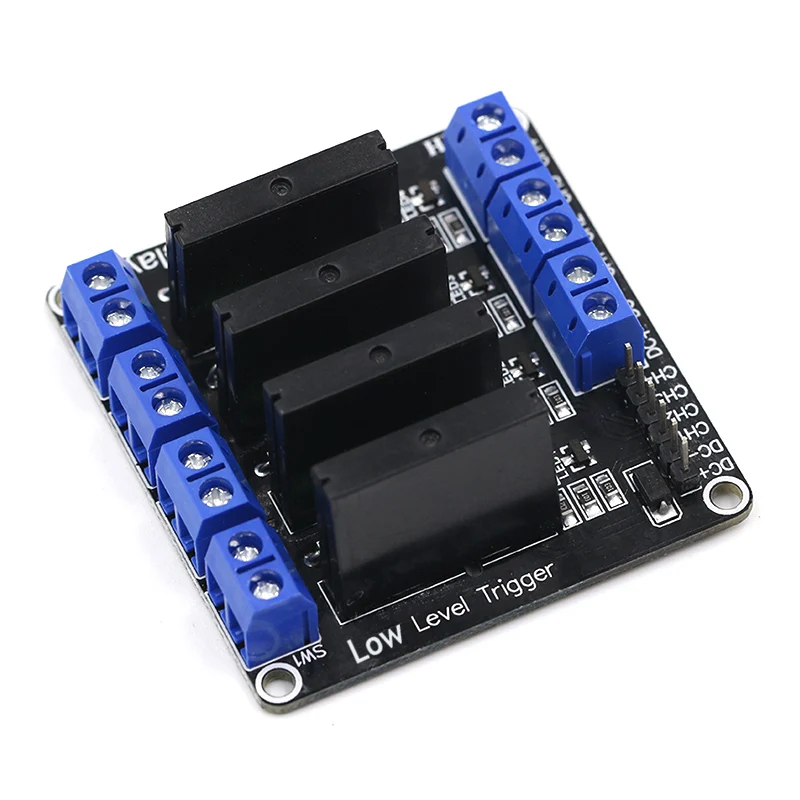

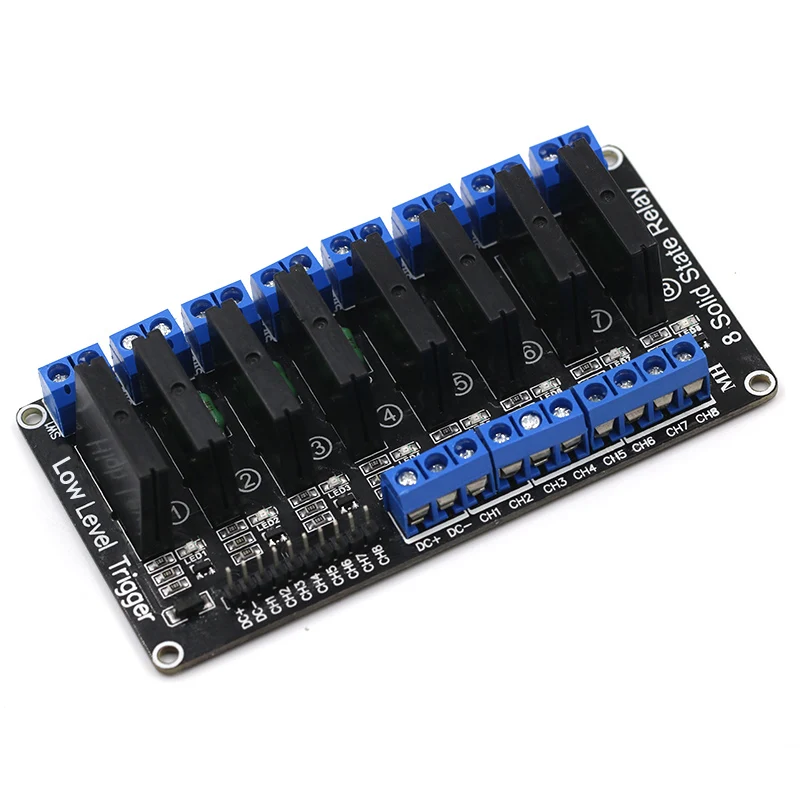

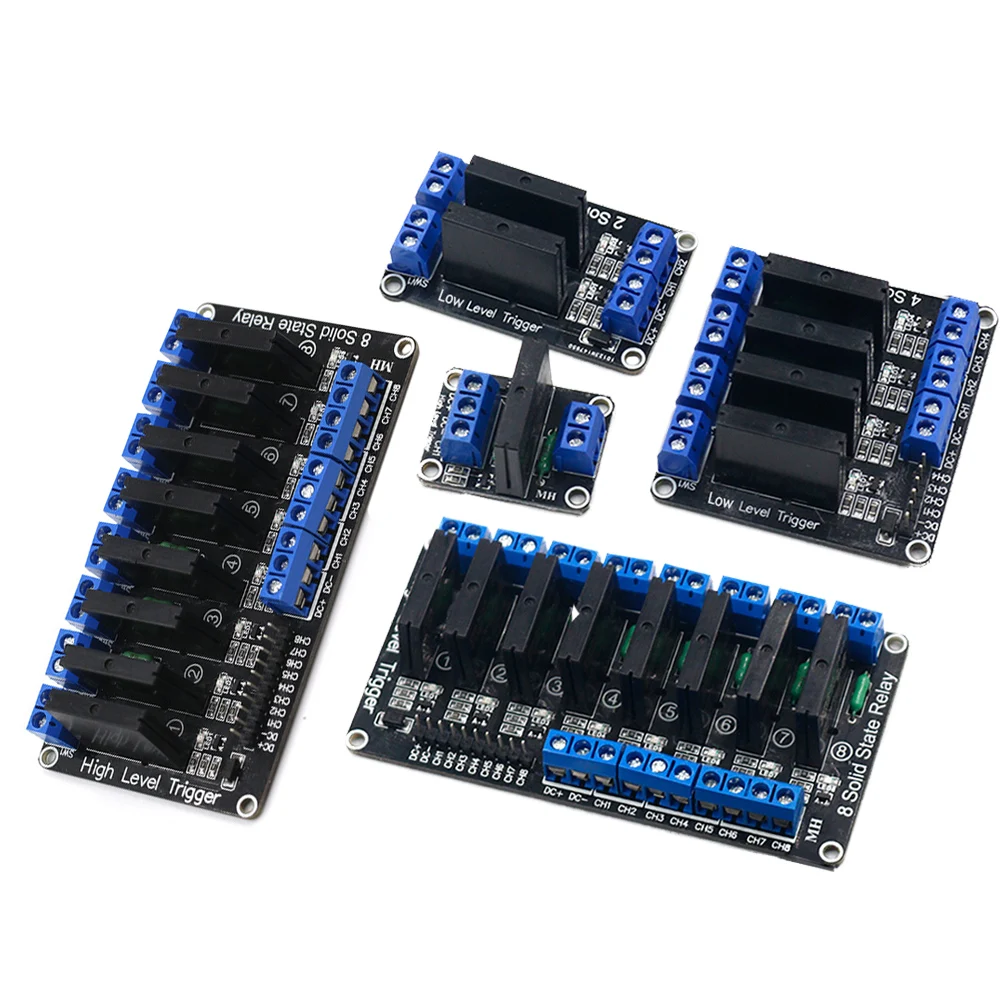

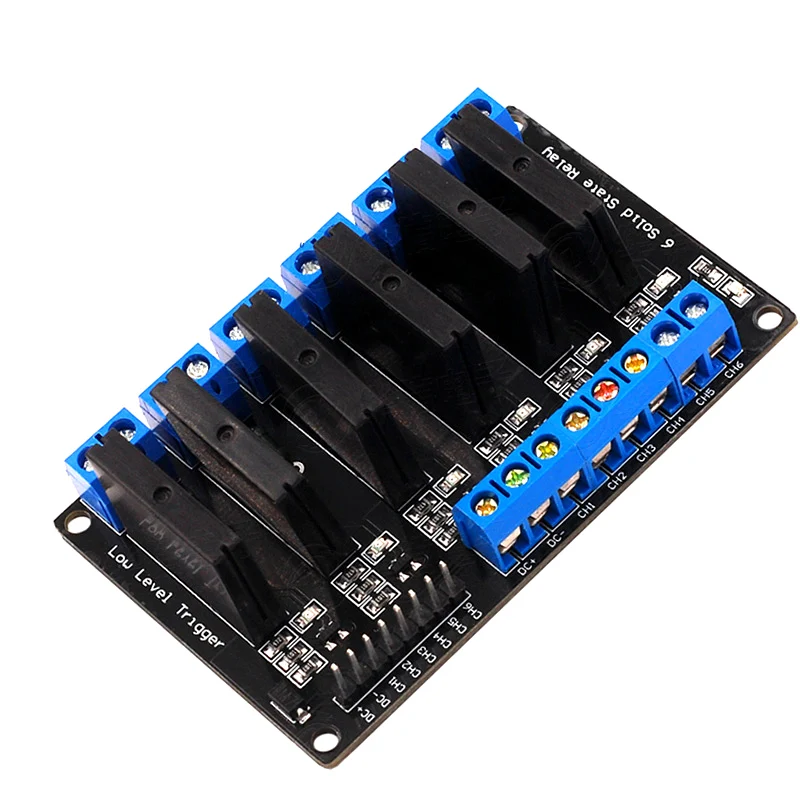

Твердотельное реле 5 в 1/2/4/6/8 каналов релейный модуль Высокий/низкий уровень SSR Φ 240

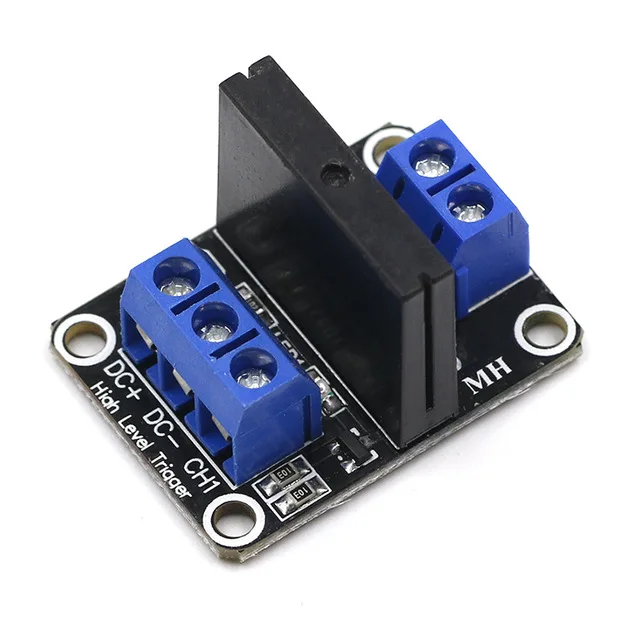

1 способ

Введение продукта:
1, 5V 240V твердотельные реле 2A, выход резистивного типа страхования
Провод 240V 2A.
2, размер: 25*34*25 (длина * ширина * высота) Вес нетто: 13 г
3. Входное питание: 5 В постоянного тока (160 мА)
4. Входное контрольное напряжение сигнала:
(Состояние 0-1,5 V реле низкого уровня)
(Состояние 2,5-5V высокого уровня реле)
5, синий KF301 терминал подключен к линии управления более удобным.
Интерфейс модуля:
Входная часть:
DC +: подключите источник питания положительным (нажмите реле напряжения питания)
DC-: катод источника питания
CH: релейный модуль сигнала триггера конца (низкий уровень триггера эффективный)
Высокий уровень и низкий уровень значения:
Триггер высокого уровня относится к сигнальному Триггеру (IN) и отрицательному электроду мощности между
Положительное напряжение, обычно с положительным полюсом источника питания и пусковым терминалом
Режим триггера, когда конец триггера имеет положительное напряжение или триггерное напряжение, реле привлекает.
Низкий уровень триггера относится к сигналу срабатывания напряжения между концом и отрицательным электродом источника питания.
OV, или пусковое клеммное напряжение ниже напряжения, чем положительный источник питания,
Низко-напряжение может быть срабатывает, сделать реле, как правило, будет питание
Отрицательный электрод и пусковой конец триггера подключены, так что реле привлекло.
Электрические параметры:
Версия напряжения 5 В
Тихий ток 0ма
Рабочий ток 12.5ма
Напряжение триггера 0-1,5 в
Ток триггера 2ма
Используйте продукты, которые:
Источник питания 1 модуля: источник питания должен быть электрическим током постоянного тока
Давление в соответствии с реле напряжения
Метод 2 проводов:
Когда сигнал запускает конец низкого уровня триггера, реле будет подключаться, оборудование электрической работы

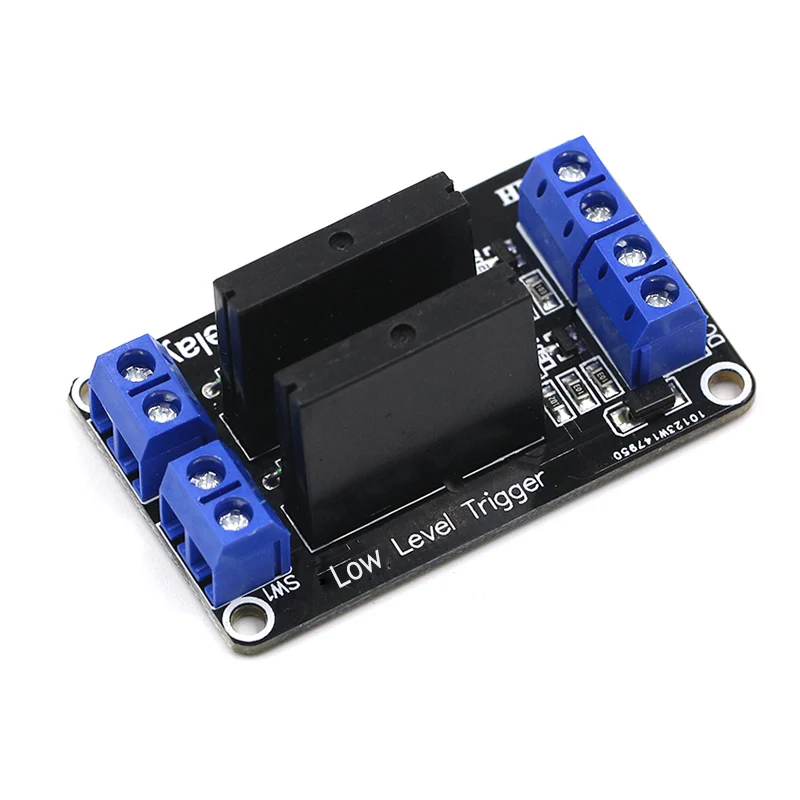

2way

Продукты:

1, 5V твердотельные реле 240V 2A, выход с резистивный плавкий предохранитель 240V 2A.2. Размеры: 55*33*25 (L * W * H) Вес: 21,5 г3. Входное питание: 5 В постоянного тока (160 мА)4. Входное контрольное напряжение сигнала:(0-2,5 V низкого состояния реле на)(3,3-5V состояние высокого реле)5, синий KF301 клеммы к линии управления более удобны.Интерфейс модуля:Входная секция:DC +: положительный источник питания (в соответствии с реле напряжения питания)DC-: отрицательныйCH1: 1 релейный модуль сигнала запуска конца (низкий до триггерный активный)CH2: 2 релейный модуль сигнала запуска конца (низкий до триггерный активный)Высокое и низкое значение:Высокий палец триггера является сигналом к триггерному терминалу (IN) между отрицательным источником питания и имеет прямое напряжение, обычно с триггером и триггером положительного терминала, подключенного к источнику питания, когда конец триггера срабатывает положительное напряжение или достигает, когда напряжение, реле заряжено.Низкое напряжение триггера относится к OV, или триггерное напряжение ниже, чем напряжение питания терминала положительного сигнала для запуска конца отрицательной мощности между достаточно низким, чтобы вызвать напряжение, так что реле, обычно отрицательный триггер и конец триггера подключения питания, реле заряжено.Электрические параметры:Версия напряжения quiescent текущий рабочий ток триггер напряжения триггер тока1 канал 5V 0mA 12.5mA 0-2,5 V 2mA2-полосная 5V 0mA 22.5mA 0-2,5 V 2mAОписание товара:1. Источник питания модуля: Питание должно быть постоянным напряжением, чтобы соответствовать реле напряжения4wayПродукты:1, 5V твердотельные реле 240V 2A, выход с резистивный плавкий предохранитель 240V 2A.2. Размер: 106*56*25 (Д * Ш * В) Вес: 70 г3. Входное питание: 5 В постоянного тока (160 мА)4. Входное контрольное напряжение сигнала:(0-2,5 V низкого состояния реле на)(3,3-5V состояние высокого реле)5, 2,54 булавки и синий KF301 терминалы к линии управления элементах обеспечивается повышенное удобство.Интерфейс модуля:Входная секция:DC +: положительный источник питания (в соответствии с реле напряжения питания)DC-: отрицательныйCH1: 1 релейный модуль сигнала запуска конца (высокий уровень триггера активный)CH2: 2 релейный модуль сигнала запуска конца (высокий уровень триггера активный)CH3: 3 релейный модуль сигнала запуска конца (высокий уровень триггера активный)CH4: 4-х канальный релейный модуль запуска сигнала конец (триггер высокий уровень активный)CH5: 5 релейный модуль сигнала запуска конца (высокий уровень триггера активный)CH6: 6 релейный модуль сигнала запуска конца (высокий уровень триггера активный)CH7: 7 релейный модуль сигнала запуска конца (высокий уровень триггера активный)CH8: 8 канальный релейный модуль запуска сигнала конец (триггер высокий уровень активный)Высокое и низкое значение:Высокий палец триггера является сигналом к триггерному терминалу (IN) между отрицательным источником питания и имеет прямое напряжение, обычно с триггером и триггером положительного терминала, подключенного к источнику питания, когда конец триггера срабатывает положительное напряжение или достигает, когда напряжение, реле заряжено.Низкое напряжение триггера относится к OV, или триггерное напряжение ниже, чем напряжение питания терминала положительного сигнала для запуска конца отрицательной мощности между достаточно низким, чтобы вызвать напряжение, так что реле, обычно отрицательный триггер и конец триггера подключения питания, реле заряжено.Электрические параметры:Версия напряжения quiescent текущий рабочий ток триггер напряжения триггер тока1 канал 5V 0mA 13.8mA 2,5-5V 2mA2-полосная 5V 0mA 26.8mA 2,5-5V 2mA3-сторонний выход 5V 0mA 37mA 2,5-5V 2mA4 5V 0mA 48mA 2,5-5V 2mAРаспределительный щит на 5 5V 0mA 59mA 2,5-5V 2mA6-way 5V 0mA 70mA 2,5-5V 2mA7 Road 5V 0mA 81mA 2,5-5V 2mA8 5V 0mA 90mA 2,5-5V 2mAОписание товара:Модули питания: Питание должно быть постоянным напряжением, чтобы соответствовать реле напряжения
