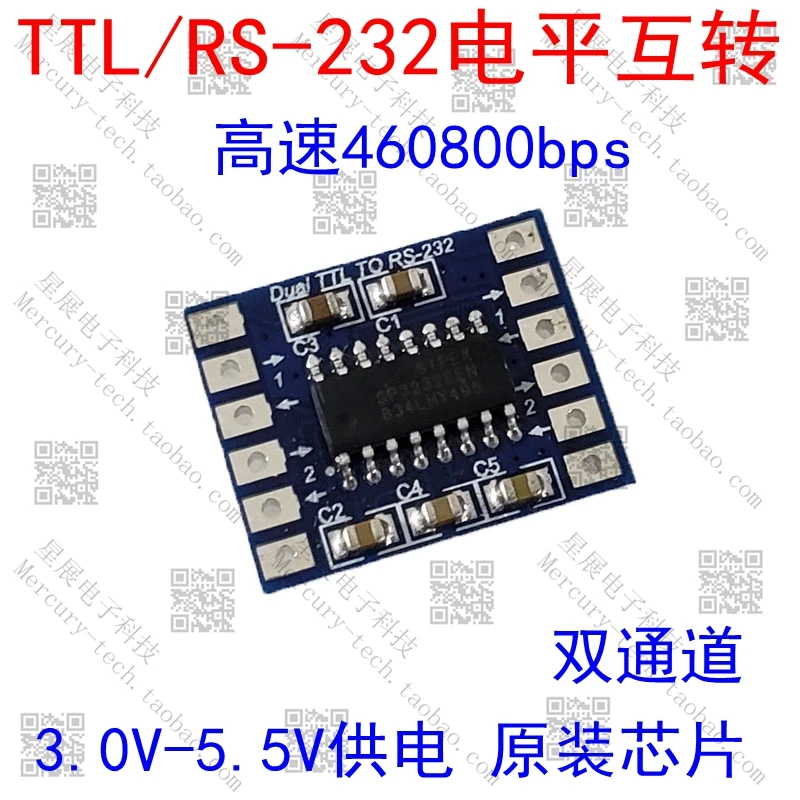

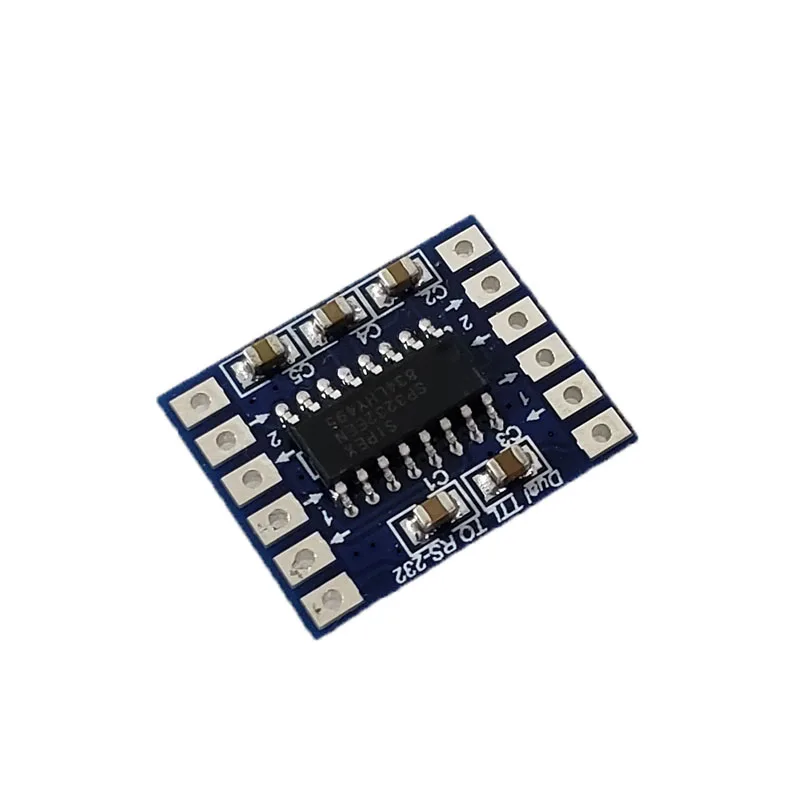

Модуль преобразования TL/RS-232Level.

Эта модель страницы: двухконтактный typeMCS-51B

For5V/3,3 VLevelTTLSerial сигнал преобразуется в aRS-232The уровень последовательного сигнала, OrRS-232Signal преобразуется в aTTL последовательный сигнал, двусторонняя двойная одновременная связь, самая высокая поддержка rate460800bps.

Советы

1. Некоторые магазины продуктов отличия ttlgo232and232gottltwo различных видов продуктов (эссенция заключается в определении двух различных линейных последовательных), стресс, TTL/232The преобразование-это улица с двумя путями, нет одностороннего преобразования, так называемое одностороннее преобразование является недоразумением.

2.RS-232Level не подходит для слишком высокой скорости связи, максимальная стабильная скорость about460800bps (есть некоторое качество не очень хорошее only115200bps), независимо от того, насколько высокий он не является стабильным (более высокая скорость рекомендуется, чтобы вы использовали уровень общения).

● Одноканальная Модель: MCS-51A,Volume15 * 20 мм, потребность в паяльном штифте, пожалуйста, обратите внимание на направление.

● Две модели: MCS-51B,Volume16 * 20 мм, потребность в паяльном штифте, пожалуйста, обратите внимание на направление.

● Одноканальный со световым индикатором: MCS-51A светодиод, Volume12 * 33 мм, потребность в паяльном штифте обратите внимание на направление.

● Двусторонний Световой индикатор: MCS-51B светодиод, Volume16 * 33 мм, потребность в паяльном штифте обратите внимание на направление.

Основные функции

● ImportedSP3232Chip, оригинальная емкость Samsung, новые материалы, стабильная скорость в наличии 460800bps(115200The4Times)

● В то же время support1Road/2 канала последовательной связи (когда не используется, также может использоваться в качестве аппаратного управления потоком/RTSThe контрольного штифта).

● Широкий диапазон напряжения 3,0-5,5 В для адаптации к разному напряжению системы (уровень бокового сигнала не может быть выше уровня источника питания)

● Mini volume20 * 16*3 мм, стандарт 2,54 мм. Очень подходит для интеграции в продукт.

● Файл ProvideAltium DesignerPackage, легкость дизайна.

Конфигурация модуля

Размер модуля:

Схема подключения:

Некоторые общие технические проблемы краткое описание:

В этом примечании представлены некоторые серийные сообщения основных принципов, которые служат справочной информацией о эластичных размерах, если у вас есть какие-либо вопросы, пожалуйста, свяжитесь со службой поддержки клиентов.

UART: Универсальный асинхронный приемник/передатчик (Универсальный асинхронный приемник/передатчик), часто называемый toUART, по сущности, является своего рода серийным протоколом связи, сказал общий Серийный порт isUART.

COM: COMPort (кластерный коммуникационный порт) последовательный коммуникационный порт, далее именуемый серийным портом, в generalWindowsThe компьютерный менеджер устройства, Серийный порт является shownCOMPort.

COMAndUARTIs, покрытый тем же соглашением, на стороне компьютера часто называют toCOM,InMCUSide часто называют toUART. Примечание: UARTAndCOMAre протокол связи, не является стандартом уровня, это не интерфейс в форме.

TTL: Ttlis"Транзистор-транзистор логический транзистор-Логика транзистора"Аббревиатура. Высокий уровень эквивалентен логике «1», 0 эквивалента логики «0». В серийной связи в, TTLAs aTTL UARTThe шортанд.

RS-232: RSIs английский «рекомендуется стандартный рекомендуемый стандарт» аббревиатура, 232это идентификационный номер. Использование отрицательного логического уровня, Logic1 =-3 В ~-15 в, Logic0 = 3 ~ 15 в Примечание: TTLAndRS-232All стандарты уровней, а не кодированный протокол, это не интерфейс в форме. TTLLevelRS-232Level не может быть напрямую подключен, поэтому необходимо преобразовать в цепь.

TTLGo232:

TTLLevelUARTSignal преобразуется в aRS-232LevelUARTSignal (только аппаратное обеспечение преобразования уровня, без протокола связи)

DR9/DB9: Игольчатый концентратор A9The, обычный в старом настольном компьютере материнская плата, для последовательной связи, при нормальных обстоятельствах, интерфейс DR9/DB9Interface isRS-232Level (специальные инструкции исключений). Текущее основное направление материнской платы общего последовательного порта only1A, даже, как следствие, Схема порта USBSerial.

VCC: Обычно относится к положительной мощности ввода. 。 GND: обычно относится к отрицательному полюсу источника питания на входе. Различные цепи соединены друг с другом, gndдолжны быть подключены, VCCIs не обязательно.

UARTThe communication flow contrortsandcts. следующие секции описывают значение

Следующее содержание, только предоставляет ссылку для эластичного поиска размеров. Не нужно дросселирование клиентов не может смотреть, не влияет на связь. 1. Управление потоком, как следует из названия, является контролем потока Среднего. С целью координации как приемника, так и отправителя, данные не будут потеряны.

2. Многие люди используют последовательный порт в течение длительного времени не знали этого, это потому, что в некоторых случаях действительно нет необходимости. И приемник, и скорость передачи данных фиксированы, и принять массив достаточно большой, в этом В случае, если получатель не принимает избыток массива, приводящий к потере данных, используйте дросселирование основная цель этой системы заключается в большом количестве данных, может быть приемлемый поток времени, возьмите координацию как приемника, так и мер.

3. Throttling designRTSAndCTSTwo порты, как приемник и все имеют свои преимущества и rtsandcts, так как две стороны ofA,B.

Роль RTSThe заключается в том, чтобы информировать друг друга, я могу принять данные, выходной порт; роль CTSThe зависит от уровня передачи данных с высоким и низким контролем или от того, что вы не откажетесь от своих данных.

Такие: AWithBCommunication,NowAToBSend data, когда какая-то ситуация (вероятно, будет принимать кэш почти полностью) время, BTheRTSThe pull-down (общий нижний представляет собой действительный, но не обязательно),ATheCTSIsBTheRTSConnected to,TheADetect itCTSThe pull-down,KnewBLet его временно не покидает, он останавливает отправку. WaitBYou может продолжать получать данные, BTheRTSThe pull-up, на этом timeathectsтакже потянул, AKnow я могу продолжать отправлять данные. Отправка и получение изменений по той же причине 4. В нем указано, что аппаратный контроль потока, приемник через штырь, продиктованный размером уведомления, или иначе известный как контроль отправителя. Таким образом, независимо от соответствия данных, отправленных в бинарном формате или в формате символов.

В дополнение к аппаратному контролю потока относительно управления потоком программного обеспечения. Управление потоком программного обеспечения не требует контактов sandctstwo, когда приемник не хочет продолжать получать данные, получателем ofTXDTo Отправитель отправляет aXOFFSignal, отправитель получает символ приостанавливает отправку данных; подождите, пока приемник может продолжать получать данные, приемник даст Отправитель отправляет aXONSignal, затем Отправитель продолжает отправлять данные. BecauseXON, XOFFSignal через сигнальную линию передачи данных, поэтому управление потоком программного обеспечения при передаче бинарных данных о том, что может произойти, как вы неправильно, потому что, возможно, вы соответствуете данным, отправленным там alsoXON, XOFFThe бинарное значение. Но эта ситуация также может решить, для exampleXON, XOFFEscape.
