JDY-33 Slave Dual Mode Bluetooth-совместимый последовательный порт SPP BLE 3 0 4 2 Φ совместимый с

Введение:

JDY-33 Bluetooth совместимым основывается на Bluetooth-Совместимость с операционными 3,0 SPP + BLE дизайн, поэтому он может поддерживать Windows, Linux, android, IOS, прозрачной передачи данных, рабочий диапазон частот 2,4 ГГц, режим модуляции GFSK, максимальная мощность передачи 6 дБ, максимальное расстояние передачи 30 метров, поддержка пользователей через по команде для изменения имени устройства, Скорость передачи данных и другие инструкции, удобные и быстрые в использовании и гибкие.

Преимущества JDY-33 очень очевидны. Он поддерживает SPP и компьютерную связь, совместимую с Bluetooth, поддерживает мобильное приложение или приложение WeChat, а также поддерживает связь между JDY-18 хостом и рабом.

Применение:

JDY-33-это классический Bluetooth-совместимый + BLE двухрежимный Bluetooth-совместимый, который может общаться с компьютерами с поддержкой Bluetooth (настольные компьютеры, ноутбуки), мобильными телефонами (android) и IOS. Может быть применен

1. Bluetooth-совместимая POS машина

2. Термопринтер

3. Умное домашнее управление

4. Автомобильное испытательное оборудование ODB

5. Применение различных совместимых с Bluetooth прозрачных продуктов передачи

6. Разделяемое зарядное сокровище, общий вес весы

Параметр:

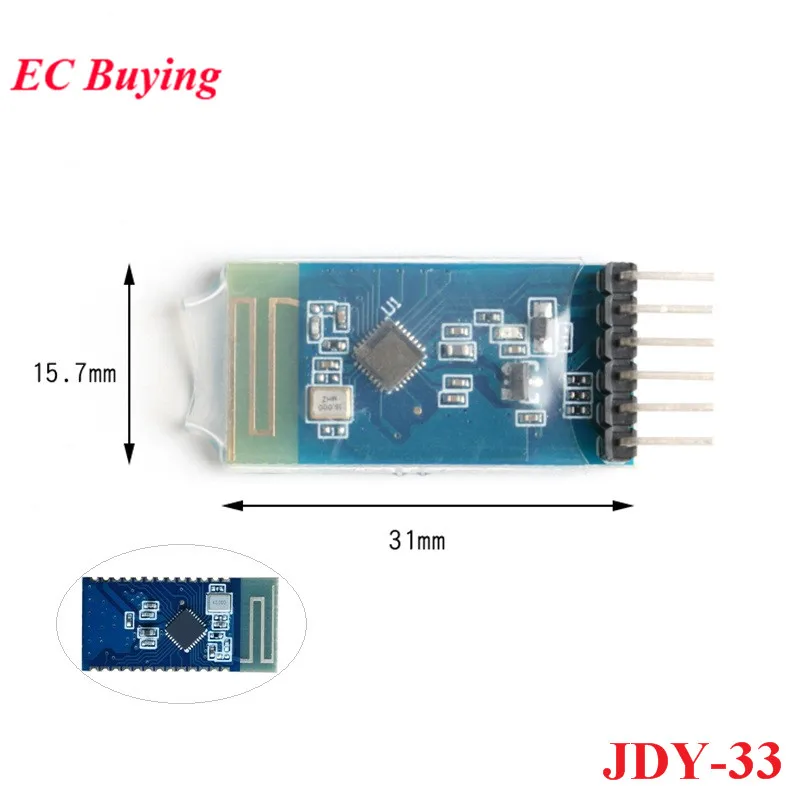

Модель: JDY-33 Рабочий диапазон частот: 2,4 ГГц Интерфейс связи: UART Рабочее напряжение: 1,8-3,6 V (рекомендуется 3,3 V) Рабочая температура: -40 ℃-80 ℃ Антенна: встроенная антенна PCB Расстояние передачи: 30 метров Поддержка Master-slave: slave Размер модуля: 26,7*13*1,7 мм (длина, ширина и высота) Версия Bluetooth: Bluetooth-Совместимость 3,0 SPP + BLE4.2 Сварка SMT температура: <260 ℃ Рабочий ток: 6,5ма Ток глубокого сна: <10uA Мощность передачи: 6 дБ (максимум) Чувствительность приема: -96dbm Максимальная пропускная способность SPP: 16K байт/с (android, windows) При подключении к Android и компьютеру, совместимым с Bluetooth, скорость связи может достигать 16k байт в секунду, и без потери пакета (поддержка последовательного порта для непрерывного отправки и получения данных) BLE: 4K байт/с (android, IOS) Скорость связи при подключении BLE к IOS или Android составляет 4K в секунду (поддерживает непрерывную отправку и получение данных со скоростью 38400 БОД, она не может быть отправлена непрерывно выше 38400 БОД, И это занимает время, чтобы задержать в середине) Описание штифта: JDY-33 обычному приложению необходимо только подключить 4 контакта VCC, GND, RXD, TXD, если он отключен в подключенном состоянии, отправьте диск + r, И нужен глубокий сон в несоединенном состоянии, чтобы отправить в + сон, после глубокого сна, Вы можете проснуться через падающую кромку EN pin, или вы можете отправить данные через последовательный порт, чтобы проснуться. Обычно рекомендуется использовать последовательный порт для отправки команды AT + VERSION \ r для пробуждения Описание контактной функции: TXD: Серийный выходной штырь (TTL уровень) RXD: Серийный входной штырь (TTL уровень) CTS: последовательный контроль потока CTS pin RTS: последовательный порт управления потоком RTS pin GPIO1: функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом IO управления) GPIO2: функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом IO управления) EXC: функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом IO управления) GPIO3: функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом IO управления) GPIO4: функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом IO управления) GPIO5: функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом IO управления) RST: сброс (активный низкий) VCC: источника питания (1,8-3,6 V) GND: наземный NULL:- RU: входная булавка, используемая для пробуждения от сна (допустимая опускающаяся кромка) ALED: вывод статуса трансляции (вспышка не подключена, выход высокого уровня после подключения) STAT: штырь состояния подключения (низкий уровень не подключен, высокий уровень выхода после подключения) GPIO6: функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом IO управления) GPIO7: функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом IO управления) NULL:- GPIO8: функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом IO управления) GPIO9: функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом IO управления) GPIO10: функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом IO управления) GPIO11: функция по умолчанию отсутствует (может быть настроена в соответствии с входом клиента и выходом IO управления) GPIO12: по умолчанию нет функции (может быть настроен в соответствии с входом и выходом клиента IO управления) GPIO13: по умолчанию нет функции (может быть настроен в соответствии с входом и выходом клиента IO управления) Размер:
