Вы можете добавить все товары в корзину, а затем разместить заказ вместе, поэтому стоимость доставки будет стоить только одной стоимости в соответствии с общим весом,Спасибо much】
![T2qCbhXu8XXXXXXXXX_!!155126737]()
![T2ua_iXqVXXXXXXXXX_!!155126737]()
![T2PY2gXwFaXXXXXXXX_!!155126737]()
![T2CfHgXuJaXXXXXXXX_!!155126737]()
![T1iu4FFt8UXXXXXXXX_!!0-item_pic]()
Параметр
Название комплекта: звуковой светильник и светильник управления коридором; Модуль Управления задержкой;
Рабочее напряжение: 220 В
Нагрузка: 5-60 Вт лампа накаливания (светодиодный энергосберегающий светильник не может использоваться, пожалуйста, имейте в виду);
Размер печатной платы: 22*37 мм

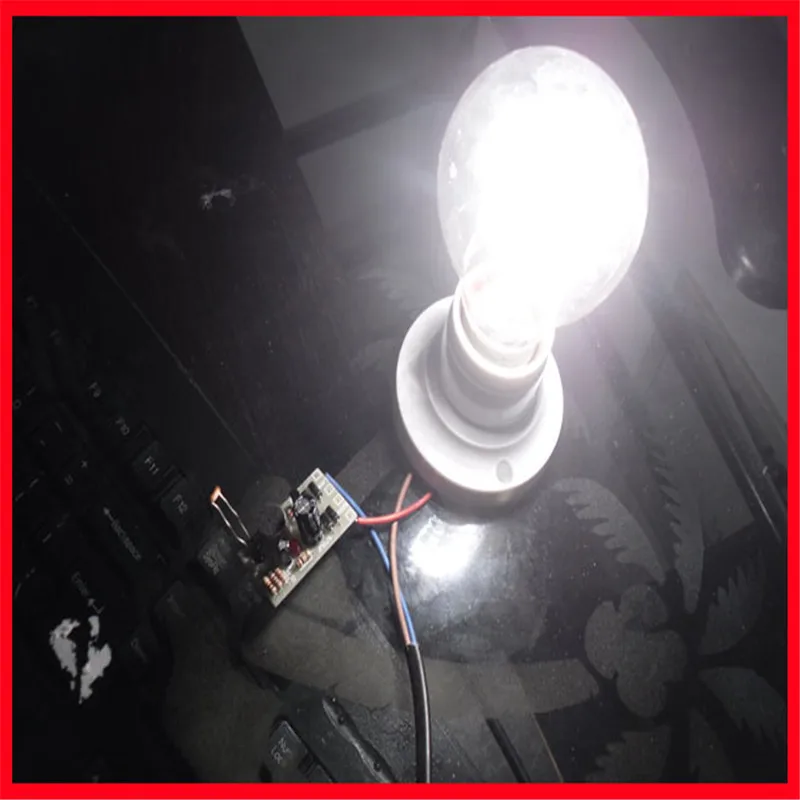

Функция модуля: светильник выключается в течение дня, и когда появляется звук (вызов и хлопывание) ночью, светильник включается, и он автоматически выключается после задержки, который играет роль экономии электроэнергии и удобного контроля.
Схема этого набора проста, и эффект хороший после повторных экспериментов. Набор выбирает высококачественные новые компоненты, имеет низкую частоту отказов и имеет качество, которое превышает многие аналогичные переключатели на рынке. Это само-производство и продажа, с достаточным количеством поставок и надежным качеством. Пожалуйста, будьте уверены в покупке.
Печатная плата изготовлена из FR-4 материала военного класса А. Допуск платы и стабильность некоторых параметров, а материал очень прочный, что выгодно от высокой цены на другие материалы. Параметры компонентов непосредственно печатаются на печатной плате, которая может быть непосредственно припаяна без ссылки на схему цепи, что довольно удобно. Партия печатных плат отличается, цвет будет отличаться, пожалуйста, поймите.
Особенности платы PCB:
1. Прокладка увеличена и распылена оловом, который легко припаять, и коврик не легко отпасть после повторной пайки;
2. Он не подвержен спонтанному изгибу (ссылаясь на изгиб, вызванный нечеловеческими условиями), а более бедные пластины согнутся со временем и экологическими переменами.
3. Сопротивление более стабильное и надежное;

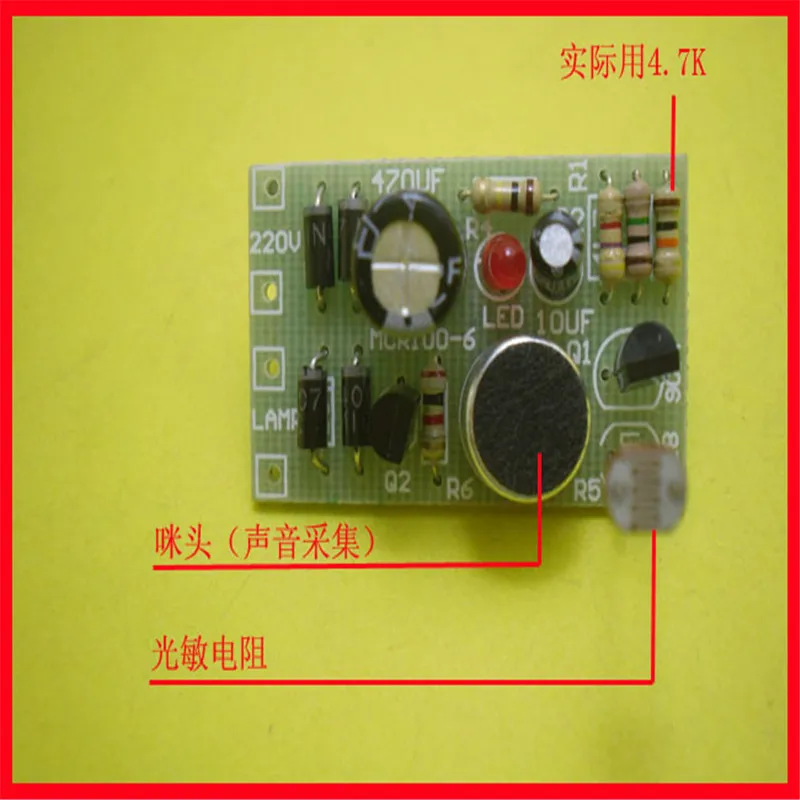

Список деталей (список материалов)
Имя компонента Кол-во
Печатная плата 1
1N4007 4
MCR100-61
3 мм красный светодиодный-1 шт.
9014 Триод-1 шт.
470 мкФ, алюминиевая крышка, 25В конденсатор с алюминиевой крышкой-1 шт.
47 мкФ, алюминиевая крышка, 25В конденсатор с алюминиевой крышкой-1 шт.
5528 фотодиод-1 шт.
100K резистор-1 шт.
4,7 K резистор 2
1 м резистор-1 шт.
1K резистор-1 шт.
С средства ухода за кожей стоп микрофон-1 шт.
Доставка не поставляется с держателем лампы. Если вам нужен держатель лампы, пожалуйста, нажмите на следующую ссылку для покупки:
Http://item.taobao.com/item.htm?spm=a1z10.3.w4002-453401453.9.fh6h9p&id=37358316501
Меры предосторожности:
1. Есть много типов запасных частей, и это хлопотно распределить товары. Люди не являются мудрецами. Мы не можем гарантировать, что в каждой посылка есть много компонентов. Если есть несколько отдельных частей, мы не будем переоформлять, только вернем разницу, и мы попробуем наши лучшие компоненты, надеюсь, вы понимаете.
2. Отдельные компоненты, такие как резисторы и конденсаторы, временно отсутствуют на складе, и продавец заменит их компонентами с соседними значениями на основе их символических принципов цепи.
3. После сварки, пожалуйста, отлаживайте его самостоятельно. Сварка может быть успешной, если нет ошибок. Если сварка не прошла, наш магазин не несет ответственности. Мы не можем гарантировать, что ваша Сварка будет 100% успешной. Вот почему производственная линия завода требует технического обслуживания работников. Отправленные компоненты совершенно новые, но мы не можем гарантировать, что совершенно новые компоненты хороши, и нет возможности проверить каждый компонент перед отправкой. Если это чехол, детали стоят дороже, чем готовая продукция, поэтому, если есть капля, мы вернем разницу в соответствии с розничной ценой компонентов в магазине. Если компоненты повреждены, покупатель несет ответственность за это. Но мы обещаем достичь 100% послепродажного обслуживания и делаем все возможное, чтобы помочь всем друзьям в завершении производства. Поэтому, когда конечный продукт не достигает эффекта, который мы описали, пожалуйста, не спешите давать нам оценку, не забудьте связаться с нашим послепродажным обслуживанием. Спасибо за сотрудничество, Xingxiangrong Electronics желает всем приятных покупок!
Если вы согласны с этими 3 товарами, пожалуйста, купите готовый товар. Мы отправим только готовую продукцию после отладки и тестирования. Спасибо!
Во время пайки убедитесь, что фоторезистор не обращен к светодиодный. Если это чехол, фоторезистор обнаружит светильник и подумает, что он дневной, поэтому светильник не включается.
Схема принцип работы:
Рабочее напряжение этой цепи составляет 220 В, которая используется для управления питанием от ламп накаливания в пределах 5-60 Вт. В практическом применении изменение сопротивления R4 может изменить рабочее напряжение этой цепи. Диапазон напряжения предпочтительно контролируется при переменном токе 5-250 В. Он может управлять маленькими лампами с вольфрамовыми нитями при различных напряжениях (например, автомобильных лампочек). R4 при 220 В сопротивление составляет 150K, 15K при 22V, и другие напряжения увеличиваются или уменьшаются пропорционально.
Переменный ток 220 В течет через лампу до D2, D3, D4, D5, выпрямленный, R4 ограничение тока и понижение, светодиодный Стабилизация напряжения (и индикация в режиме ожидания), c1 фильтрованная и выход около 1,8 V постоянного тока для питания короткого замыкания. Потому что светодиодный принимает светильник-светодиод, он использует свои вперед падение напряжения для стабилизации напряжения, и в то же время использует свои светильник-излучающие характеристики как резервный индикатор. Цепь управления состоит из микрофона R1, electret MIC, C2, R2, R3, Q1 и R5. Когда вокруг находится другой светильник, сопротивление фоторезистора составляет около 10 к-20 кОм, а напряжение коллектора Q1 всегда имеет низкий потенциал. Даже если вы хлопаете руками в это время, схема не имеет ответа. В ночное время сопротивление фоторезистора поднимается до примерно 1MΩ, что освобождает эффект зажима на Q1. В это время Q1 находится в усиленном состоянии. Если нет звука, то коллектор Q1 все еще находится на низком потенциале, и Тиристор отключается, потому что нет напряжения триггера. ВЫКЛ. При хлопывании рук звуковой сигнал получает микрофон и преобразуется в электрический сигнал, который соединен с базой Q1 через C2. Когда положительный полуцикл звукового сигнала добавляется к базе Q1, Q1 входит в насыщенное состояние от усиленного состояния, что эквивалентно заземлению контрольного полюса тиристора, схема не отвечает. Когда отрицательный половинный цикл звукового сигнала применяется к базе Q1, он принудительно от усиленного состояния до светового состояния, коллектор поднимается до высокого потенциала, И выходное напряжение вызывает тиристора для проведения, так что ток течет через основную цепь, Что эквивалентно закрытию переключателя, и лампы, соединенные в серии в его цикле, заряжаются для работы. В это время положительный полюс C2 имеет высокий потенциал, а отрицательный полюс имеет низкий потенциал. Ток медленно заряжает C2 через R2 (фактически C2 разрядит). Когда напряжение через C2 достигает равновесия, Q1 снова находится в усилительном состоянии, тиристор выключен, и светильник выходит из строя, изменение размера C2 может изменить светильник во время выключения. Этот переключатель может нести нагрузку ниже 60 Вт и подходит для домашнего освещения и лестничных коридоров.![H6d04ce04e8c34a76a3b54eaec057e47ap]()
