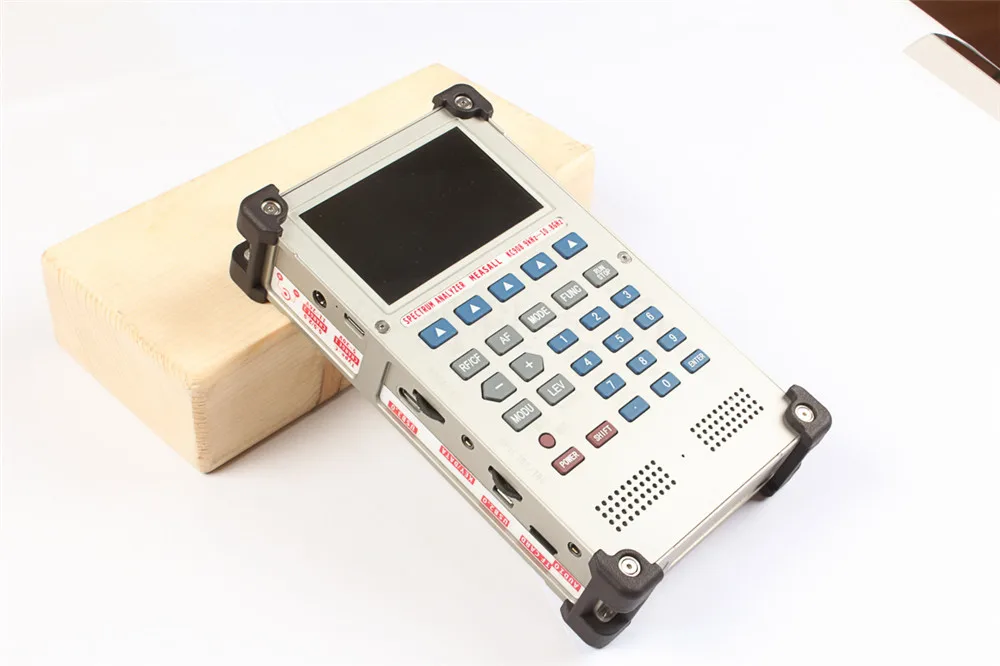

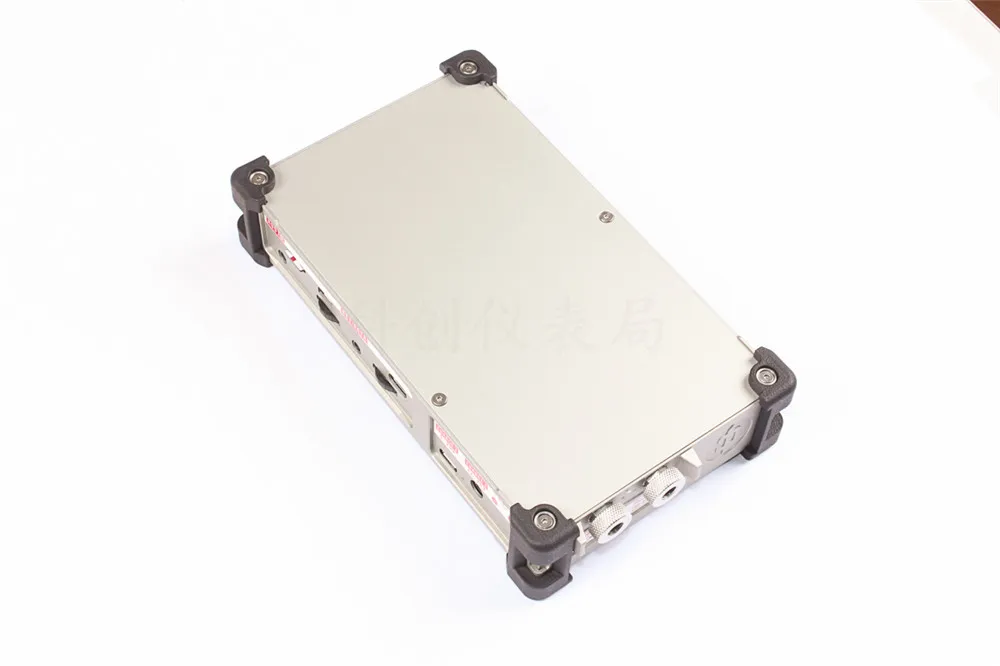

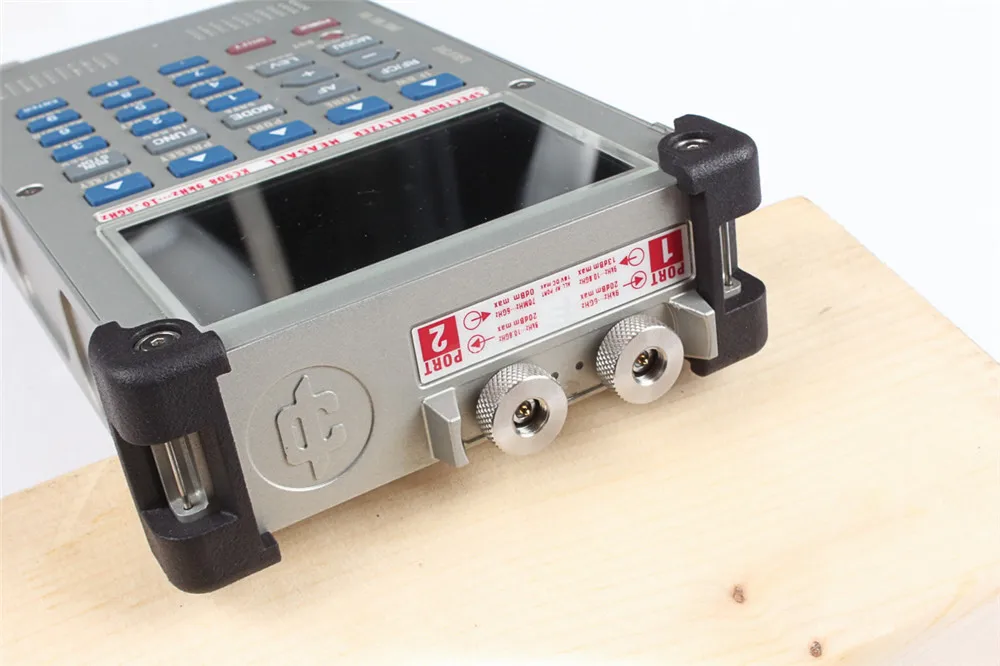

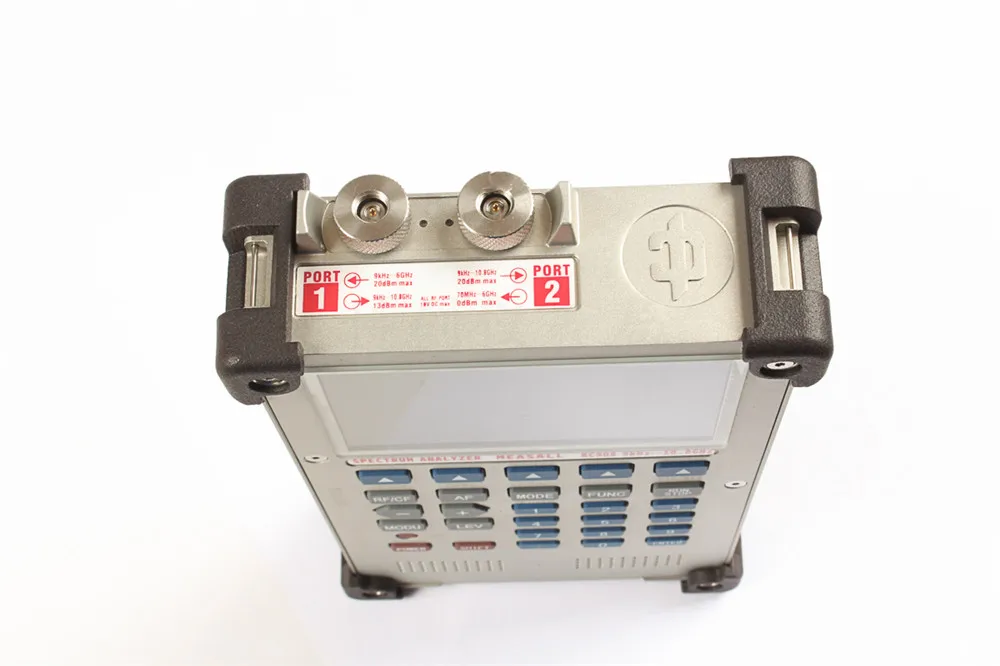

Анализатор спектра в реальном времени KC908 9 кГц-10 8 ГГц сканирующий приемник

 1. Обзор   Kc908-это анализатор спектра в реальном времени SDR, включающий все схемы цифровой обработки и пользовательский интерфейс. Он полностью интегрирован и высоко ориентирован на продукт и может использоваться в ручном мобильном телефоне.   Kc908 может измерять радиочастотный спектр и силу поля, демодулировать и контролировать общие сигналы. Для необычных сигналов оригинальные данные (ортогональные данные) могут быть записаны для последующего анализа. Если вы хотите продолжить анализ сигнала, вы можете использовать USB3.0 для подключения к компьютеру. Инструмент поддерживает Общее программное обеспечение SDR, такое как hdsdr, и может быть подключен к gnuradio, платформе радиопрограммного обеспечения с открытым исходным кодом.   В качестве рекогносцирующего инструмента необходимо быстро отсканировать частоту, чтобы найти сигнал. Kc908 значительно отличается от традиционного спектра сканирования. Он получает определенный спектр ширины через быстрое преобразование Фурье (FFT), а затем сдельное Сращивание для получения панорамного спектра. Таким образом, kc908 может сканировать ширину частоты 3 ГГц в секунду, что эквивалентно 120000 каналам, и это бесшовное сканирование с точностью измерения частоты 25 кГц. Если он используется для разведки 300-500 МГц частной сети, радио, это займет всего менее 0,1 секунд.   Kc908 также имеет функцию выхода сигнала, который может выводить равную амплитуду или простой модуляционный сигнал, и теоретически может выводить более сложный модуляционный сигнал. Выходная амплитуда может быть уменьшена до менее-80 дБм, а аттенюатор 50 дБ может быть подключен для формирования комплексного измерительного прибора.   2. Богатые функции   (1) дисплей спектра   (2) измеритель напряженности поля   (3) простая источника сигнала (10,8 ГГц только)   3. Теплый и практичный   (1) точность измерения частоты лучше, чем 15 кГц при любой ширине развертки, и частота сигнала может быть точно обнаружена в одной операции   (2) Автоматическая регистрация сильных сигналов, легкий подход к разведке   (3) канал хранения, 999ch   (4) водопад   (5) Запись IQ, аудио на tf-карту   (6) ровный тон, с высоким и низким тоном, чтобы указать уровень, легко отслеживать на ноге   (7) аналоговая Демодуляция, полный режим, громкий голос, адаптируется к шумной среде   (8) Поддержка USB type C Интерфейс быстрой зарядки, можно использовать обычный мобильный телефон зарядное устройство   4. Область применения   Традиционный ручной анализатор спектра и полевой анализатор прочности могут быть применены в различных областях и лучше влияют на цифровые, Импульсные и нестабильные сигналы (например, магнетронный выход).   (1) Профессиональная коммуникационная инженерия   (2) Проект Интернет вещей   (3) радиоразведка и мониторинг, поиск помех, отслеживание источников, обнаружение скрытых источников   (4) измерение электромагнитного излучения, оценка электромагнитной среды, анализ частоты заполнения   (5) радар, спутниковая наземная станция   (6) промышленная микроволновая техника   5. Основные параметры 1, 2   Цель дизайна kc908 удобна и практична. Он не преследует высокую производительность, но по-прежнему имеет средний индекс производительности.

Минимальное значение

Типичное значение

Максимальное значение

Примечание

Частотный диапазон

9 кГц

10,8 ГГц

Полоса пропускания в реальном времени

1 кГц

15 МГц

Полоса пропускания анализа

1 Гц

2 МГц

Полоса пропускания демодуляции

150 Гц

300 кГц

100% POI 3

210 мкс

Диапазон = 15 МГц

Диапазон измерения уровня

+ 20dBm

Уровень неопределенности

1,5 дБ

Только ресивер

Шум

-118dBm

@ 12kHzBW

Общий уровень шума

13 дБ

При максимальном усилении

Введите третью точку захвата заказа

-42dBm

При максимальном усилении

46dBm

При минимальном усилении

Подавление изображения

50 дБ

≤10 ГГц

Остаточный отклик 4

-110dBm

Подвесной порт

-90dBm

Штыревая антенна

Ложный ответ

-50dBc

≤ 10 ГГц

Срок службы батареи

4h

Вес

900 г
