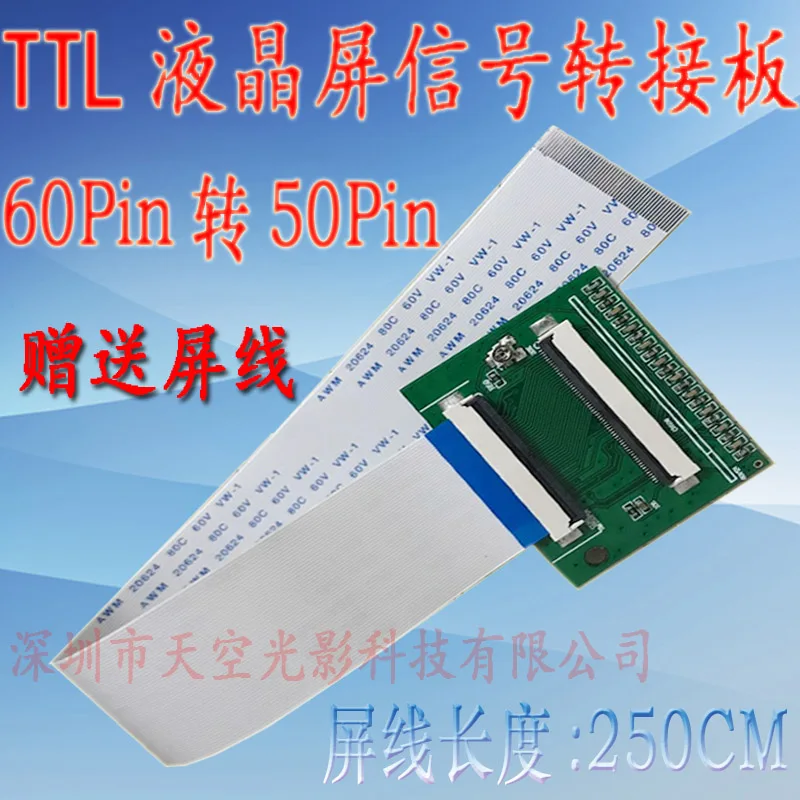

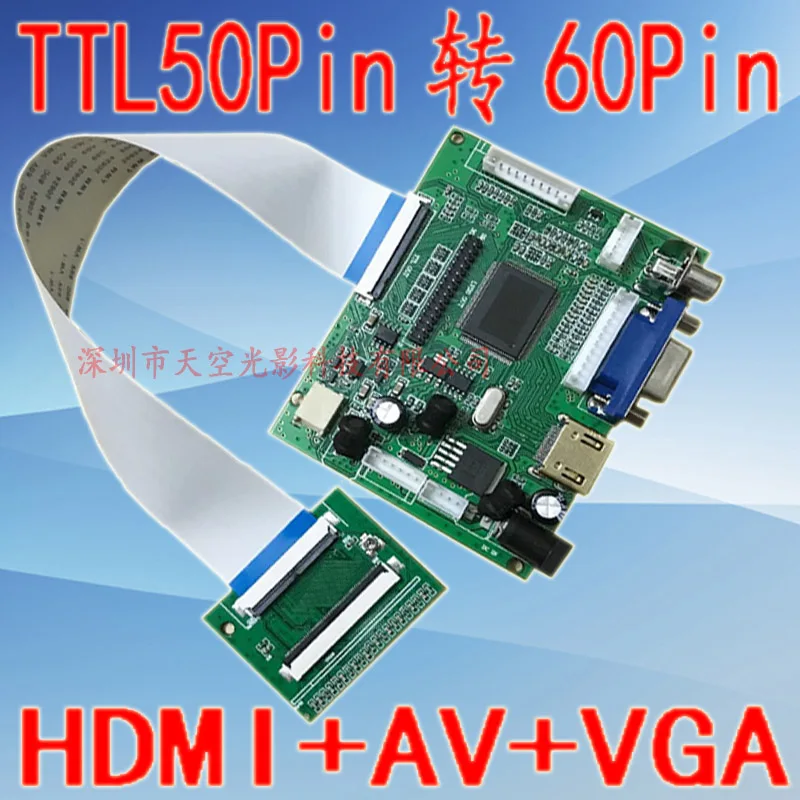

Тип 1: 60Pin к 50Pin плата адаптера (отправить кабель экрана)
Тип 2: 40Pin к 50Pin плата адаптера (отправить кабель экрана)

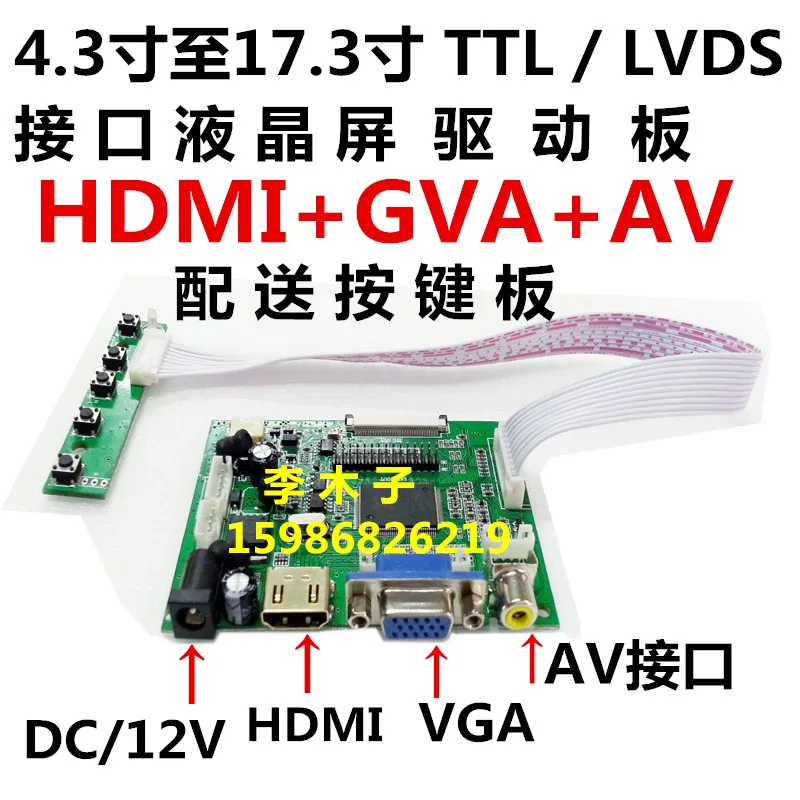

Тип 3: плата драйвера HDMI + VGA + AV

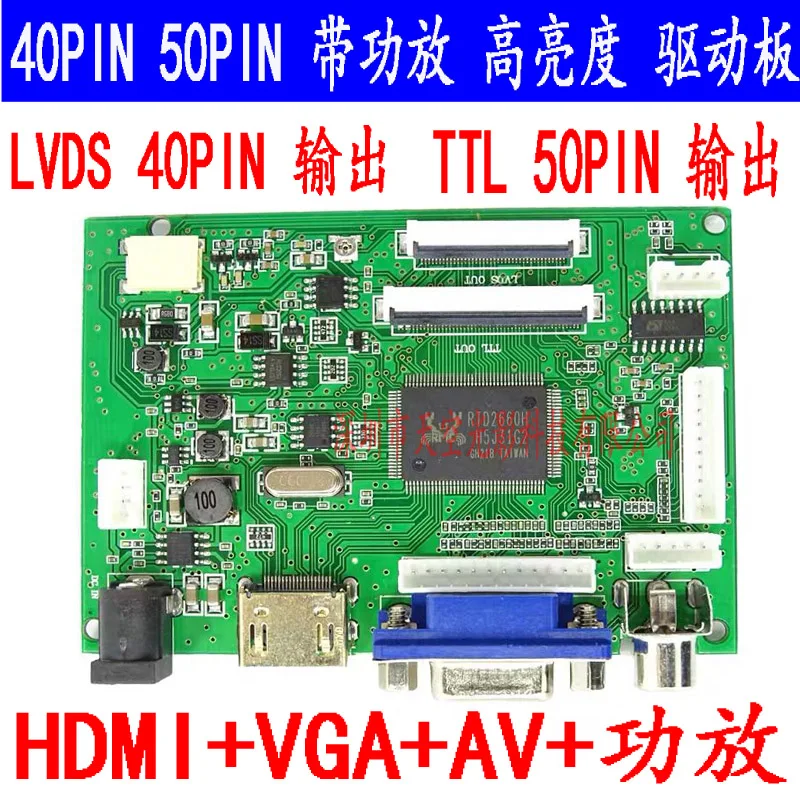

Тип 4: HDMI + VGA + AV плата драйвера с усилителем мощности

4,3 до 17,3 дюймовый TTL LVDS общий ЖК-экран драйвер платы

Комплект Драйвера HD HDMI + VGA + 2AV

С автомобилем ACC

Аксессуары: приводная плата + клавишная плата

Размер изделия: 90,5 мм * 65,6 мм * 8 мм

Описание функции продукта:

1. 1 вход VGA сигнала
2. 2 AV сигнала
3. 1 HDMI вход сигнала, и этот IC поддерживает HDMI1.1/1,2/1,3
4. 1 сигнал заднего хода дороги
5. Поддержка широкого входного напряжения и может нормально работать между 5В-24В,
6. Стандартная подсветка 6PIN, интерфейс, внешняя Высоковольтная плата
7. Плата драйвера интегрирует драйвер светодиодной подсветки ЖК-экрана,
8. Стандартный Сигнал LVDS, может поддерживать один 6, один 8, двойной 6, двойной 8 и другие стандартные ЖК-экраны LVDS сигнала, но только поддерживает ЖК-экраны с источником питания 3,3 В
9. Стандартный интерфейс кнопочной платы и двухцветный СВЕТОДИОДНЫЙ дисплей


10. Поддержка TTL сигнала. Он может поддерживать AT070TN92 AT065TN14 AT080TN52 AT090TN12 AT090TN10 AT070TN90 AT070TN93 AT070TN94 и т. д., универсальный TTL жк-экран с 50PIN интерфейсом


11. С ЖК-адаптером платы пронумерованные PCB800039 нашей компании, он может поддерживать следующие ЖК-экраны
Разрешение EJ070NA01-1024X600
Разрешение EJ080NA04B-1024X768
ZJ070NA01, универсальный 40-контактный ЖК-экран с высоким разрешением модели


12. С адаптерной платой PCB800039L компании, он также может поддерживать Zhonghua 60PIN LVDS 10,1-дюймовый ЖК-экран. Для других характеристик ЖК-дисплея, пожалуйста, свяжитесь со службой поддержки клиентов


13. Максимальное выходное разрешение дисплея этой платы драйвера составляет 1920X1080 более 1440X900 разрешение дисплея, в зависимости от условий работы IC,
Увеличьте теплоотвод, чтобы уменьшить рабочую температуру IC
14. VGA часть этого IC может непосредственно вводить YPBPR сигнал, который может быть реализован по программе
15. Плата драйвера может добавить функцию дистанционного управления (необходимо осуществить с помощью программного обеспечения)
16. Плата драйвера может автоматически обнаруживать и отображать соответствующую информацию о входном напряжении ----- обратите внимание, эта функция является пользовательской функцией, вам нужно связаться с техническим отделом нашей компании
17. Плата драйвера может поддерживать функцию автоматического переключателя сигнала обнаружения,-эта функция является пользовательской функцией
18. Плата драйвера может добавить интерфейс BNC --- необходимо настроить
19. Поддержка управления задним ходом и отображение на AV2, Поддержка напряжения заднего хода с входом напряжения в пределах 50 в
20. Плата драйвера имеет четыре отверстия для позиционирования
21. Если особые требования, наша компания может предоставить другие индивидуальные услуги
22. Клиенту необходимо изменить программу и подключиться к нашей компании и приобрести соответствующую программу загрузки доски.
23. С помощью программы загрузки USB интерфейса нашей компании Вы можете добавить логотип в код корзины самостоятельно

Применимый диапазон:

Используется в электронных областях, таких как видеодомофон, заднего вида автомобиля, приборы, Промышленный контроль, медицинское оборудование, медицинское оборудование, портативное дисплейное оборудование и т. Д.
