Повышающий Модуль постоянного тока 3 7 в печатная плата с усилением литиевой

Повышающий Модуль постоянного тока 3 7 в печатная плата с усилением литиевой

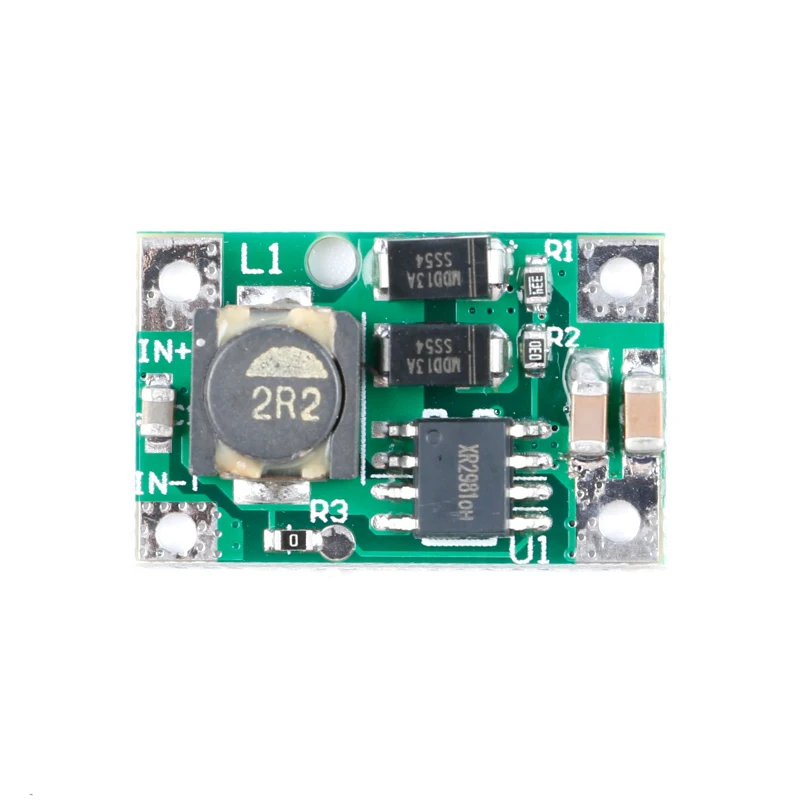

С EN enable terminal, после того, как резистор R3 на модуле удален, EN является включенным контактом, и логика является высокой и эффективной (Включите boost)

Низкий уровень отключения (низкое энергопотребление в режиме ожидания, ток менее 1UA). Высокий уровень при стирке не должна превышать 5V, и низкий уровень не может быть меньше, чем 0,2 V.

Входное напряжение: DC3-5V

Выход напряжение: 5 В/9 В/12V, выбор, по умолчанию 5 вольт постоянного тока (там будет положительный и отрицательный 0,1 до 0,2 V Вольт вверх и вниз)

Большой выходной ток: 5V3.5A, 9В/1.3A, 12V1A, по умолчанию 5 вольт постоянного тока (в том случае, если рассеивания тепла усиливается, максимальная 3.5A измеряется в тех случаях, когда вход 4,2 V выход 5V, но с длинными

Рекомендуется работать при температуре ниже 3A, пожалуйста, используйте толстый провод для проводки, а также рекомендуется использовать провода не менее чем 1,5 квадратных)

Выходной конец не может быть подключен к индуктивным нагрузкам, таким как двигатели, двигатели, вентиляторы и т. д.;

Если выходная нагрузка часто запускается или частые большие колебания тока, рекомендуется подключить электролитический конденсатор большой емкости параллельно на выходной панели.

Когда Входная Клемма является источником питания без батареи, рекомендуется параллельно электролитическому конденсатору большой емкости на входном терминале.

Коэффициент конверсии: 95% типичных (связанных с входными и выходными параметрами)

Ток тока менее 1 мА

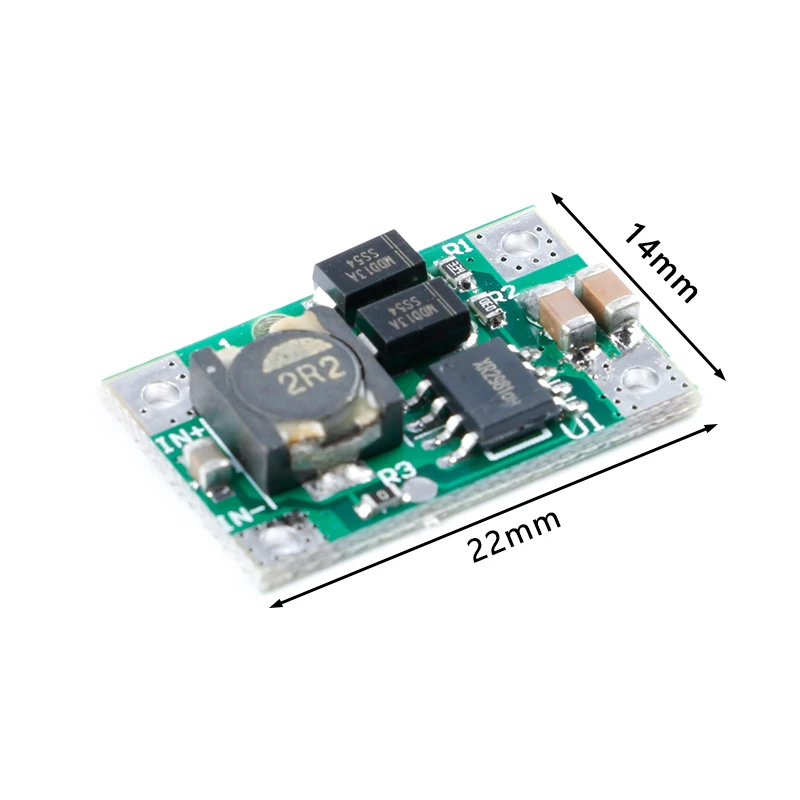

Размер: 14*22*4,0 мм (длина * ширина * высота)

C: около 80 мВ

Положительный и отрицательный вход источника питания не может быть изменен, и неправильное соединение напрямую сбивается. Основной чип визжит и боится статического электричества. Попробуйте надежно подключить паяльник к Земле при пайке.

Из-за небольшого размера этого модуля, но при большом токе толстые провода должны использоваться, тонкие электронные провода не могут быть выполнены!
