Плата усилителя DA7850 4x50 Вт 12 В автомобильный аудио Hi-Fi модуль мощности BA3121

Плата усилителя DA7850 4x50 Вт 12 В автомобильный аудио Hi-Fi модуль мощности BA3121

DA7850 Модуль платы усилителя 4X50W 12V автомобильный аудио HIFI усилитель мощности модуль BA3121 Modulo Amplificador регулятор громкости diy kit

TDA7850 усилитель мощности, автомобильная плата, последняя версия BA3121, общий шум, с функцией ACC (улучшенная версия звука)

ST's TDA7850-высококачественный Hi-Fi автомобильный аудио усилитель IC с одним источником питания 12 В-14,4 в источник питания, усилитель на полевых МОП-транзисторах, 4 × 50 Вт Высокоточный усилитель мощности, низкое искажение, низкий уровень шума, сильная способность анти-помех, с выходной мощностью короткого замыкания особенно выдающийся с точки зрения производительности, цепи низкой мощности и защиты температуры, стабильности, И отличное качество звука. Самый лучший выбор для автомобильного аудио обновлений и магазины типа "сделай сам" 4-х канальный усилители.

Концепция HIFI используется для многоканального производства, с отличным чипом производительности шума BA3121, эффективно устраняя общий заземляющий шум, TDA7850 и BA3121 может быть идеальным сочетанием.

Введение в управление функциями ACC:

Плата усилителя мощности ACC интерфейс и подключение (автомобильный проводный компьютер лучшая проводка) транспортный ACC линия управления, ACC усилитель управления сигналом работа и режим ожидания. Ток в режиме ожидания составляет около 12 мА, что в основном не является большим энергопотреблением. Плата усилителя мощности имеет функцию задержки и не влияет на звук и не увеличивает уровень защиты динамика.

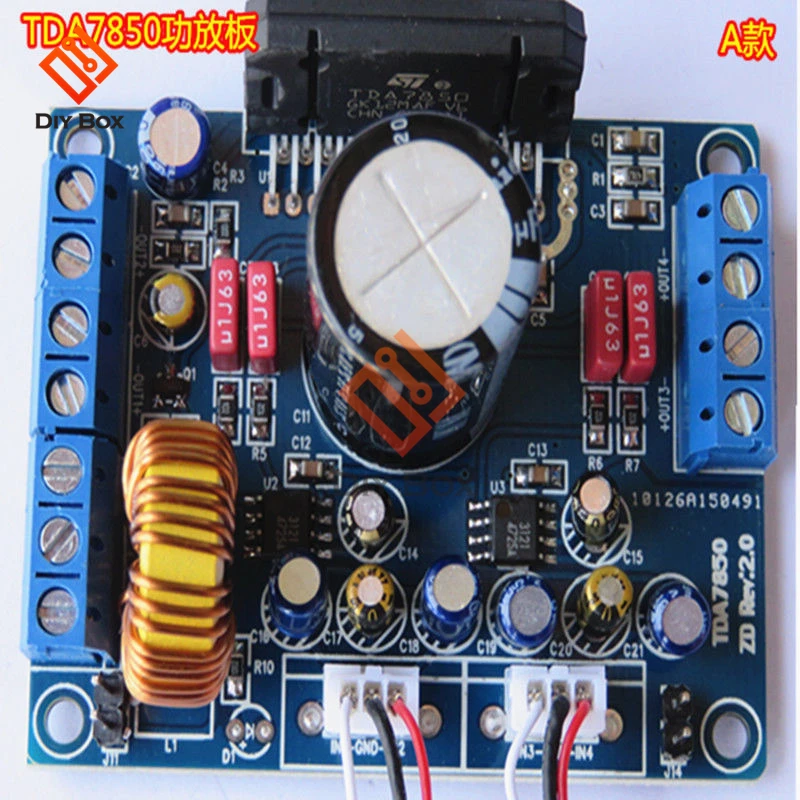

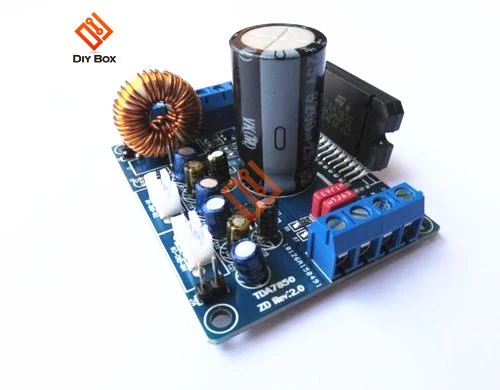

Характеристики материнской платы:

1: большой конденсатор фильтра резервуара 25v8200UF, более глубокие басы. Для воспроизведения диапазона звуковых конденсаторов и конденсаторов ELNA Blue Gown BP Promise fever, Red WIMA Wima Fever акустический конденсатор, NICHICON Gold аудио конденсаторный усилитель высокого качества звука.
2: абсолютно новые оригинальные аутентичные материалы, с использованием неразборных Полировальных Материалов для оптимизации оригинального официального сайта, без какого-либо влияния на регулировку звукового переключателя.
3: фильтр LC, источник питания более чистый, Пульсация маленькая, помехи меньше следов, звук более округлый, следа высокого тока усиливает состояние высокого тока, И стабилизированное основание олова стабилизировано.
4: изоляция шума BA3121. Если вы-семья (если нет места общего пользования), вы можете перейти в правый нижний угол короткой крышки.
5: Выберите нижний левый угол перемычки для ACC: вставной колпачок, режим non-ACC, включите блок питания 12 В; Когда крышка перемычки отключена, после режима ACC Включите блок питания 12 В, а также STBY (или ACC) высокого уровня 5 В. -12 в усилитель мощности работает.

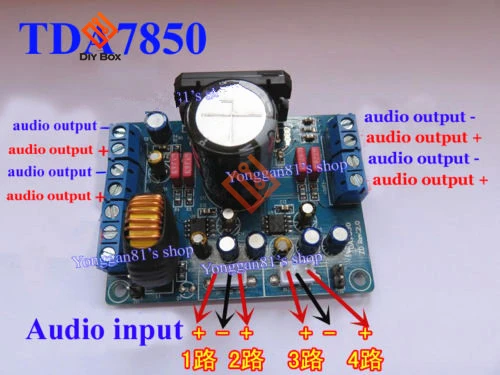

6: 4 входа и 4 выхода
7: 12 В постоянного тока или 12 В автомобильный источник питания.

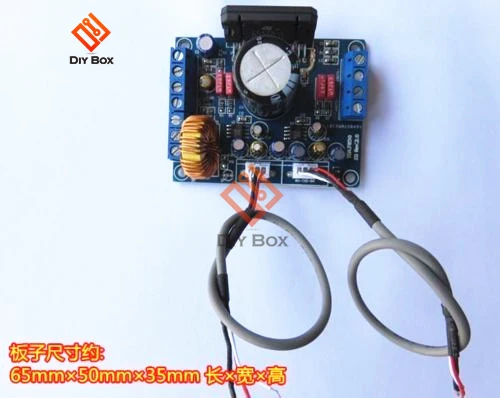

8: о размере платы: 65 мм × 50 мм × 35 мм длина × ширина × высота
9: материнская плата оснащена теплоотводом, который должен быть установлен перед его использованием. Найдите подходящее место на плате усилителя мощности, но не забудьте обратить внимание на радиатор и фиксированную плату PCB, плату усилителя мощности и радиатор, чтобы избежать тряски.

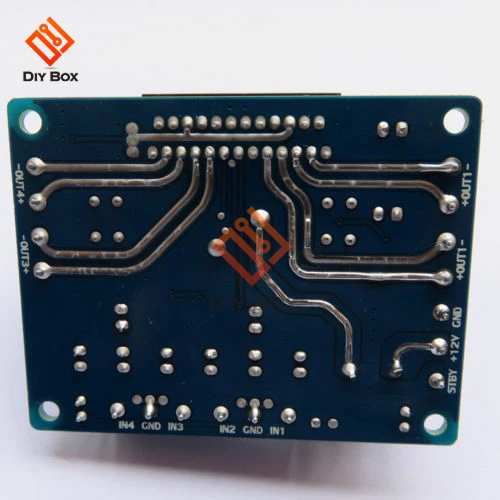

STBY (ACC контроль) Функция платы по умолчанию для активного высокого уровня, высокий уровень работы, не низкий уровень работы. (3 в высокий уровень-12 В)

Подключается к компьютеру, MP3 вход может быть непосредственно подключен к положительному напряжению на интерфейсе ST-BY, к которому прилагается напряжение 12 В 12 В. Как Преобразованный CD rider, обычный CD будет иметь высокий уровень управляемого напряжения, когда Высокое напряжение подключено к ST-BY, и он также может быть подключен к напряжению ACC ST-BY.

На краю гнезда будет экран для каждой функции, указав функцию и положительные и отрицательные точки, пожалуйста, повторите маршрут.

Рекомендуется, чтобы при подключении CD аудио для усиления cd-плеера, затем аудиоусилитель компьютера подключен к источнику питания 12 В на компьютере, например, подключение к MP3, чтобы найти его как разъем питания 12 В.

Примечание: Эта плата предназначена для Светодиодный индикатор питания. Пользователи могут самостоятельно установить индикатор питания LDE.

Соответствующие параметры следующие:

Высокая Выходная мощность:

4 × 50 Вт/4Ω Макс. (максимальная мощность/4 Ом нагрузка динамика)

4 × 30W / 4Ω 14,4 V, 1 кГц (10% искажения/14В прибор для измерения напряжения питания, 1 кГц соотношение сигнал/4 Ом динамик нагрузки)

4 × 80 Вт/2 Ом максимум. (максимальная мощность/2 Ом нагрузка динамика)

4 × 55 Вт/14,4 В 2 Ом, 1 кГц (10% искажения/14 в измерительная мощность напряжения, 1 кГц сигнал/2 Ом нагрузка динамика)
