Hifi JLH 1969 усилитель аудио класса А мощности плата Стерео Высокое качество для 3-8

Hifi JLH 1969 усилитель аудио класса А мощности плата Стерео Высокое качество для 3-8

Примечание:

Поскольку 2N3055 транзистор-это Разобранная трубка, он выглядит немного старым. ТРАНЗИСТОР 2N3055 является ST сейчас, а не Motorola. Но это не влияет на качество продукта, и он может использоваться нормально.



Готовая плата-это собранные, отрегулированные и протестированные платы усилителя классического JLH (John-LinseY Hood), класс A усилителя 1969. Хотя JLH 1969-это простой дизайн, он по-прежнему является одним из лучших усилителей транзисторов.

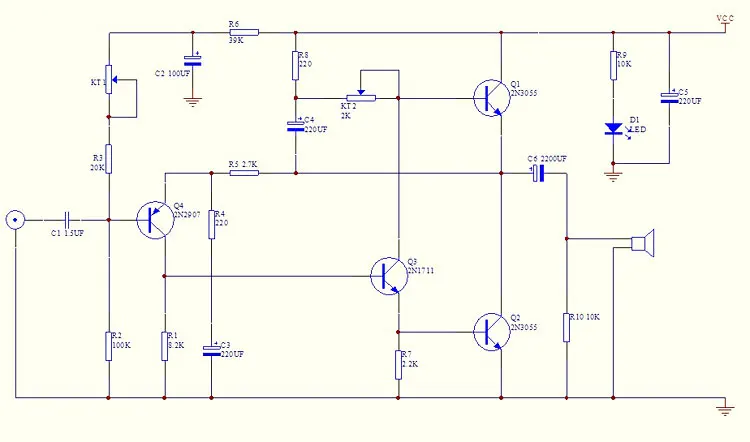

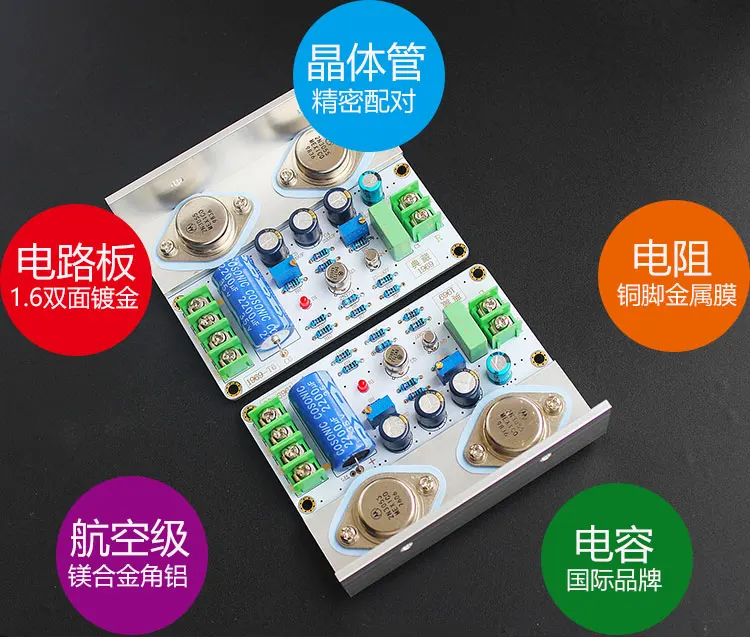

1. Печатная плата принимает классический дизайн цепи JLH1969, и плата PCB принимает двухсторонний процесс золотого покрытия, который является прочным и прочным.
2. Точное сопряжение транзисторов

3. Авиационный сплав из магниевого сплава

4. Конденсаторы используют высококачественный немецкий Эро, японский FC, рубин и другие импортные материалы

5. Сопротивление: медная ножная металлическая пленка, 5-кольцевая точность

6. Золотое уплотнение трубы: маленькая труба 2N2907, средняя труба 2N1711, большая труба 2N3055 или импортированная ON3055.ON15024

7. Применение: подходит для прослушивания вокала, вы можете выбрать полнодиапазонные динамики 3-5 дюймов; Вы можете выбрать полнодиапазонные динамики 5-8 дюймов для прослушивания басов, или вы можете выбрать 2 полосная АС с мощностью ниже 120 Вт, 8 дюймов или меньше, и true чувствительность выше 86.

Средняя точка их собственной регулировки/метод quiescent тока:

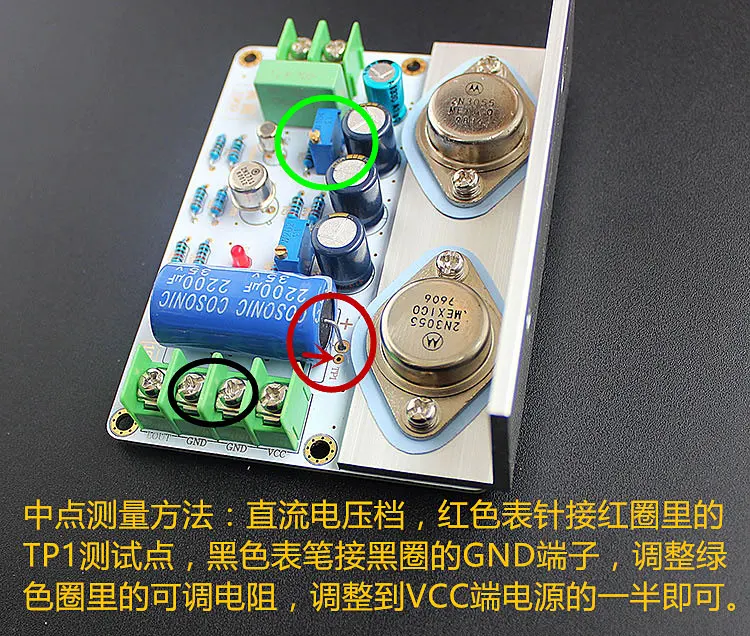

Настройте среднюю точку: Универсальный профиль напряжения в таблице, черная ручка, красная ручка, затем GND TP1 тестовые отверстия (TP1 на выходе конденсатора положительный) плата, регулируемое сопротивление KT1 это 1/2 от напряжения питания.

Модулированный ток: универсальный настольный киоск 10А, ручка, затем положительный источник питания, другая ручка, затем терминал VCC, регулируемое сопротивление KT2 изменяет текущий размер платы.


Размер готовой доски: 100 мм * 73 мм * 30 мм

Входное напряжение: рекомендуемый трансформатор 100-150 Вт, выходное напряжение 12-26v.18-19в трансформатор хорошо работает

Выходная мощность: класс А 10 Вт, довольно Обычная 35 Вт.

Для прослушивания вокала можно выбрать полноразмерные динамики 3-5 дюймов, для прослушивания басов рекомендуется выбрать Полнодиапазонный динамик с диаметром 5-8 дюймов, или вы можете выбрать 2-блок коробки с сильным напором ниже 120 Вт, 8 дюймов или меньше, и настоящий чувствительность 86 или больше. Не смотрите на мощность всего 10 Вт.

Вес нетто: 135 г/шт.


Посылка:

2 шт.
