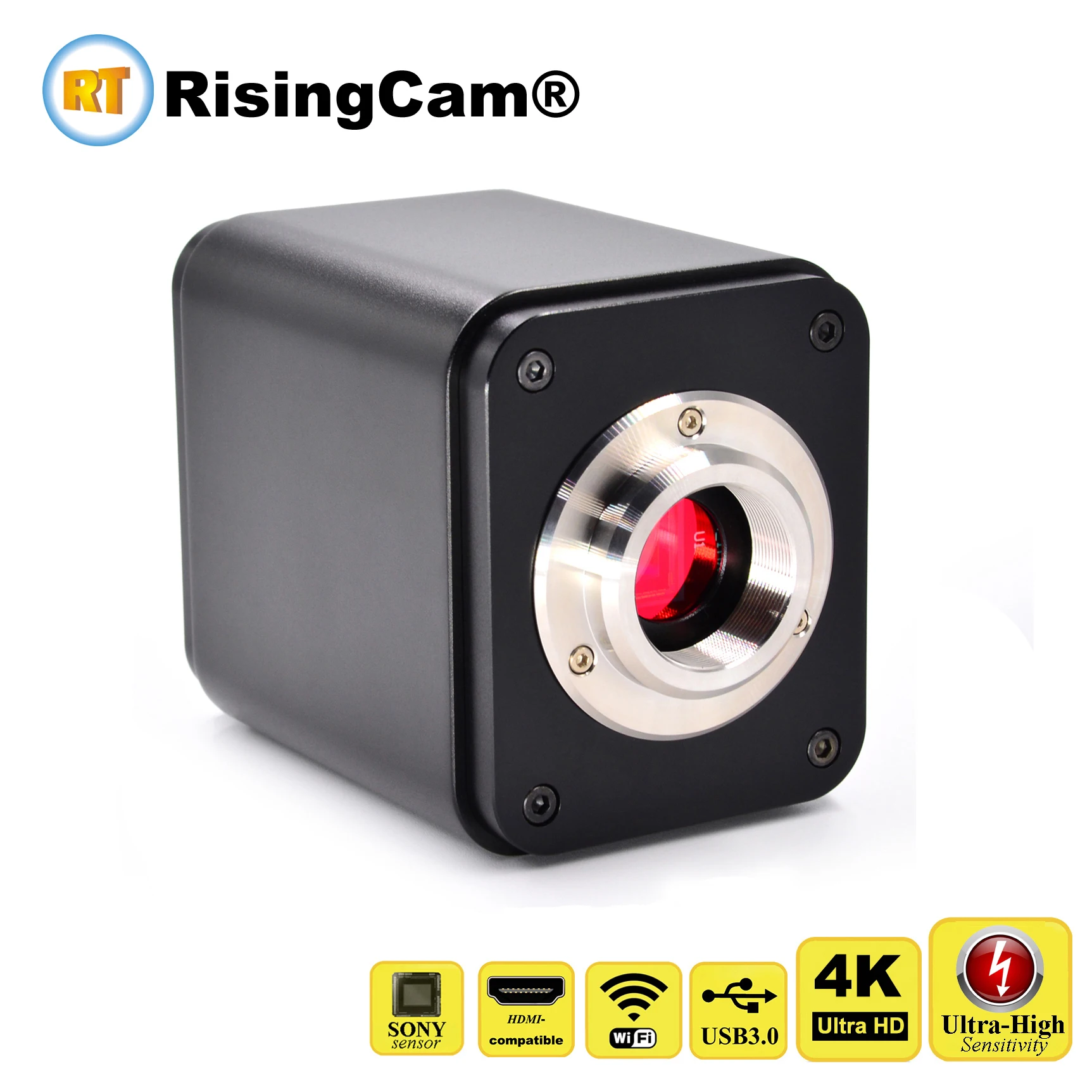

Цифровая камера для микроскопа сверхвысокая чувствительность 4K 60fps HDMI USB Wi Fi GE

Цифровая камера для микроскопа сверхвысокая чувствительность 4K 60fps HDMI USB Wi Fi GE

Модель No XP4K8MB

ВXCAM 4KСерия-это система видеосъемки следующего поколения с разрешением 4K при 60/30 FPS.

XCAM 4KСерия поставляется с сенсором Sony Exmor CMOS с высокой чувствительностью, низким темным током и отсутствием размазки, достигаемой благодаря использованию фильтров мозайки первичного цвета R, G и B.

Камера использует стандартный интерфейс C-mount для максимальной совместимости с различными системами микроскопии. Его можно использовать в качестве самостоятельного рекордера при использовании с монитором HDMI или телевидением или транслировать в реальном времени на ПК через USB, WiFi и Gigabit Ethernet (GE) для захвата изображений и видеозаписи.

Аппаратное 3d-изображение, резкость и функции управления локальным тоном значительно улучшают качество изображения и видео.

Входящее в комплект программное обеспечение Windows предлагает Инструменты для разработки и измерения изображений, а также расширенные композитные функции, такие как сшивание изображений и Расширенная глубина фокусировки. С возможностью калибровки весов при нескольких увеличениях, программное обеспечение используется для Многоуровневая проверка.

Научные исследования, цифровое преподавание (обучение, демонстрация и академическое обсуждение);

LDigital лаборатория, медицинские исследования;

LMachine vision (обнаружение печатных плат, контроль качества интегральной схемы);

Ллечебное лечение (патологическое наблюдение);

LFood (наблюдение за микробной колонией и подсчет);

Лавиация и военная;

Сенсор SONY imx485, размер сенсора: 1/1.2"

Сверхвысокая чувствительность 2188мв с 1/30 с подходит для низсветильник щенности

Разрешение: 4KУльтра HD (8 Мп 3840x2160)

Частота кадров предварительного просмотра: 60fps @ 4K под HDMI-выходом

Максимальная частота кадров записи: 50fps-60fps под HDMI-выходом

Измерение в реальном времени

Поддержка U-диска и SD-карты памяти

Порт HDMI, USB и GE (Ethernet)Выход, USB-выход с поддержкой UVC

(Выход WiFi на выбор)

Несколько видеовыходов 4K HDMI / USB / WiFi WLAN/ GE

Двойной процессор Cortes ARM 53, высокая производительность и быстрый отклик видео

Кодек H.265/H.264

Бесперебойная работа DDR4 8 Гб

Переключатель 4k/1080P адаптивно, частота кадров предварительного просмотра 60 кадров в секунду, максимальная частота кадров записи: 60 кадров в секунду (HDMI-режим)

30 кадров в секунду под USB/ WiFi WLAN/GE, несколько видеовыходов

Встроенная функция измерения и измерительные объекты могут быть экспортированы в Excel или сохранены вместе с данными изображения в режиме слоя или в режиме записи.

Программное обеспечение RisingView для вывода ПК через USB, GE порт или WiFi,

RisingView поддерживает системы Windows и MAC

Приложение iOS/Android, которое можно загрузить из магазина приложений

Номер модели

Датчик и размер (мм)

Пиксель (мкм)

Чувствительность G

Максимальное разрешение FPS

Биннинг

Экспозиция

XP4K8MB

4K/Sony IMX485(C)

2,9x2, 9

2188 мВ с 1/30s

60fps @ 3840x2160

(HDMI-выход)

1x1

0,1 мс ~ 2000 мс

1/1/1 "(11/14x6. 26)

0,39 мВ с 1/30s

30 кадров в секунду при 3840x2160

(USB,WiFi,GE)

Сверхвысокая чувствительность 2188мв с 1/30 с подходит для низсветильник щенности

Видеовыход

Интерфейс

Описание функций

Интерфейс HDMI

1. Соответствуют стандарту HDMI2.0;

2. Максимальная частота кадров 60fps @ 4K или 60fps @ 1080P;

3. Видео сохранено на SD-карту или USB-накопитель,

Видео можно воспроизводить на мониторе телевизора непосредственно с SD-карты или USB-накопителя

Интерфейс GE

1. Максимальная частота кадров с разрешением 30fps @ 4K

2. Кодированное видео H264;

3. Регулировка полосы пропускания в режиме реального времени;

4. Конфигурация одноадресной/многоадресной передачи;

5. Конфигурация DHCP или ручная конфигурация;

Интерфейс WiFi WLAN (опционально)

Подключение WiFi-адаптера 5G WLAN через порт USB3.0

Максимальная частота кадров с разрешением 30fps @ 4K

Выход USB3.0, максимальная частота кадров 30 кадров в секунду, разрешение 4K

Камера, работающая с компьютером через кабель USB3.0,

RisingTech предоставит покупателю программное обеспечение RisingView

Программное обеспечение RisingView поддерживает системы Windows и MAC

Примечание: Максимальная частота кадров также зависит от аппаратной конфигурации компьютера

Захват изображений и сохранение видео на SD-карте

Название функции

Описание функций

Сохранение видео

1. Формат видео: 8M(3840*2160) H264 кодированный MP4 файл;

2. Частота сбережения видео: 50 ~ 60 кадров в секунду (зависит от уровня скорости SD-карты и разрешения видео)

Захват изображения

Изображение в формате JPEG 8M (3840*2160).

Экономия измерений

1. Информация о измерениях сохраняется в разных слоях с содержанием изображения.

2. Информация о измерениях сохраняется вместе с содержимым изображения в режиме записи.

Спектральный диапазон

380-650 нм (с ИК-фильтром)

Другая спецификация выхода HDMI

Пользовательский интерфейс

С USB-мышью

Захват изображения

8M (3840*2160) Изображение JPEG на SD-карте или USB-флеш-диске

Запись видео

Формат видео: 8M(3840*2160) H264 кодированный формат MP4

Частота кадров видеозаписи: 50 ~ 60 кадров в секунду (связано с классом скорости SD-карты и разрешением видео)

Панель управления камерой

Включая экспозицию, усиление, баланс белого, регулировку цвета, резкость и контроль динамики

Панель инструментов

Включая зум, зеркало, сравнение, замораживание,

Функция пересечения, браузера

Другая спецификация выхода USB

Разрешение

Баланс белого

8M (3840*2160) Частота кадров 30 кадров в секунду

Автоматический/ручной/ROI баланс белого

Цветовая техника

Ультратонкий цветной двигатель (USB)

Захват/контроль API

Стандартный сетевой API для Windows(USB)

Система записи

Фотография или видео

Другая спецификация выхода GE

Баланс белого

Автоматический/ручной/ROI баланс белого

Цветовая техника

Ультратонкий цветной двигатель (USB)

Захват/контроль API

Стандартный сетевой API для Windows(USB)

Система записи

Фотография или видео

Программная среда (для подключения к порту GE)

Операционная система

Microsoft®Окна®XP /Vista /7/8/8.1/10(32 и 64 бит)

Поддержка Linux и Mac только по выходу WiFi камеры

Требования к ПК

Процессор: равен Intel Core2 2,8 ГГц или выше

Память: 4 ГБ или более

Ethernet-порт: Ethernet-порт RJ45

Дисплей: 19 ”или больше

CD-ROM

Рабочая среда

Рабочая температура (в сантиградусе)

-10 ~ 50

Температура хранения (в сантиградусах)

-20 ~ 60

Рабочая влажность

30 ~ 80% RH

Влажность при хранении

10 ~ 60% RH

Питание

Адаптер постоянного тока 12 В/2 А

Разрешение: 4KУльтра HD (8 Мп 3840x2160)

Переключатель 4k/1080P адаптивно, при просмотре по HDMI частота кадров 60fps @ 4K, максимальная частота кадров записи 60fps

Интерфейс

Описание функций

USB мышь

Подключите USB-мышь для удобства работы со встроенным по XCamView

USB3.0

Подключите USB-флеш-накопитель для сохранения фотографий и видео.

Подключите адаптер USB-WLAN, чтобы камера подключилась к другому устройству через Wi-Fi

(Wifi на выбор)

Подключение USB-кабеля позволяет камере работать с компьютером

HDMI

Соответствуют стандарту HDMI2.0. Формат видеовыхода 4K/1080P и поддержка автоматического переключения между форматами 4K и 1080P в соответствии с подключенными мониторами.

GE

Порт Gige Ethernet для подключения маршрутизатора и переключения на передачу видео.

SD

Соответствует стандарту SDIO3.0, SD-карта может быть вставлена для сохранения видео и изображений.

12В

Подключение адаптера питания 12 В

Вкл/Выкл

Выключатель питания.

Светодиодный

Светодиодный индикатор питания.

1. Режим вывода HDMI

Соответствуют стандарту HDMI2.0.

Формат видеовыхода 4K/1080P и поддержка автоматического переключения между форматами 4K и 1080P в соответствии с подключенными мониторами.

Камера может записывать фото и видео в режиме HDMI, фото и видео можно сохранять на SD-карту или USB-накопитель,

Фото и видео в SD-карте или USB-накопителе можно воспроизводить повторно на ТВ-мониторе

4K камера подключается к 19-дюймовому телевизионному монитору 1080P HDMI

Меню камеры

Панель управления камерой

Пульт управления камерой управляет камерой для достижения наилучшего качества видео или изображения в соответствии с конкретными приложениями; он автоматически всплывет, когда курсор мыши перемещен в левую сторону окна видео (в статусе измерения панель управления камерой не будет всплывать. Пульт управления камерой будет всплывать только тогда, когда процесс измерения завершен или завершен, пока курсор пользователя находится на левом краю окна видео). Щелчок левой стороны

Защелка

Захват изображения и его сохранение на SD-карту

Запись

Записывайте видео и сохраняйте на SD-карту

Автоматическая экспозиция

При проверке автоэкспозиции система автоматически регулирует время экспозиции и получит в соответствии со значением компенсации экспозиции

Компенсация экспозиции

Доступно при проверке автоэкспозиции. Проведите влево или вправо, чтобы настроить компенсацию экспозиции в соответствии с текущей яркостью видео для достижения правильного значения яркости

Время экспозиции

Доступно, когда автоэкспозиция не отмечена. Проведите влево или вправо, чтобы уменьшить или увеличить время экспозиции, настраивая яркость видео

Усиление

Регулировка усиления для уменьшения или увеличения яркости видео. Уровень шума будет соответственно снижен или увеличен

Красный

Проведите влево или вправо, чтобы уменьшить или увеличить долю красного цвета в RGB-видео

Зеленый

Зеленый цвет является базовым для справки и не может быть изменен

Синий

Проведите влево или вправо, чтобы уменьшить или увеличить пропорцию синего цвета в RGB на видео

Автоматический баланс белого

Регулировка баланса белого в соответствии с видео окна при каждом нажатии кнопки

Ручной баланс белого

Отрегулируйте красный или синий элемент, чтобы задать видео баланс белого.

Резкость

Регулировка уровня резкости видео

Денуаза

Проведите влево или вправо, чтобы уменьшить изображение

Насыщенность

Регулировка уровня насыщенности видео

Гамма

Регулировка Гамма-уровня видео. Сдвиньте на правую сторону для увеличения гаммы и влево для уменьшения гаммы.

Контраст

Регулировка уровня контрастности видео. Сдвиньте на правую сторону для увеличения контраста и влево для уменьшения контраста.

Постоянный ток

Для освещения постоянного тока не будет колебаний в источнисветильник, поэтому нет необходимости компенсировать мерцание светильник

Переменный ток (50 Гц)

Проверьте переменный ток (50 Гц) для устранения Мерцания, вызванного освещением 50 Гц

Переменный ток (60 Гц)

Проверьте переменный ток (60 Гц), чтобы устранить мерцание, вызванное освещением 60 Гц

По умолчанию

Восстановить все настройки в панели управления камерой до значений по умолчанию

Панель измерений камеры

Панель измерений появится при перемещении курсора мыши в любое место возле верхнего края окна видео. Вот описание различных функций на панели инструментов измерений

Панель управления синтезом камеры

2. Режим вывода USB

Эта камера 4K поддерживает UVC, поэтому может работать с компьютером через порт USB 3,0.

RisingCam предоставит программное обеспечение RisingView для покупателя

Программное обеспечение RisingView поддерживает системы Windows и MAC

Максимальная частота кадров 30 кадров в секунду @ разрешение экрана 1080p,

Максимальная частота кадров 30fps @ 4K разрешение экрана (выберите 100% в RisingView программное обеспечение)

RisingTech предоставит покупателю программное обеспечение RisingView

Примечание:

Поскольку функция UVC USB3.0-это передача по стандарту ISO, WIN7 не поддерживается

Поэтому выход USB3.0 доступен только для систем Win8 и Win10, система Win7 поддерживает только выход USB2.0

USB2.0 и USB3.0 имеют одинаковую частоту кадров.

Примечание:

1. Чтобы получить более высокий кадр в программном обеспечении RisingView, выберите 100% в RisingView

2. Порт USB3.0 камеры имеет два режима работы:Режим хостаИРежим устройства

Пользователи могут переключать различные режимы при подключении камеры к монитору телевизора через кабель HDMI

По умолчанию устанавливается Порт USB3.0-режим устройства (для выхода USB)

Если пользователь хочет использовать накопитель USB или выход WiFi, следует выбрать режим хоста

Примечание:

В режиме устройства Максимальная частота кадров для HDMI составляет 30 кадров в секунду

В режиме хоста Максимальная частота кадров для HDMI составляет 60 кадров в секунду

Фото сделано камерой 4K с USB-выходом под билогическим микроскопом Zeiss Lab A1

Тринокулярный микроскоп Zeiss Lab.A1, линза объектива 4X, образец: Корневище растений

3. Порт GEEthernetРежим вывода

(Руководство по подключению на компакт-диске нашего программного обеспечения)

В режиме LAN камера подключается к коммутатору или роутеру (LAN) по Ethernet-кабелю,

Если используется маршрутизатор с возможностью WLAN, пользователи могут подключить маршрутизатор по беспроводной сети и управлять камерой.

Камеру также можно подключить к ПК через Ethernet-кабель, поэтому эта камера может работать с программным обеспечением RisingView в ПК

Данное приложение использует камеру в качестве сетевой камеры. Пользователь должен настроить IP камеры и ПК вручную и убедиться, что их IP-адреса находятся в одной сети. Маска подсети и шлюз камеры и ПК должны быть одинаковыми.

4. WiFi outputmode WLAN или режим AP (выход WiFi опционально)

(ПК и ноутбук должны иметь беспроводную сетевую карту)

4K камера подключается к мобильному устройству WiFi

Приложение для мобильного устройства (IOS или Android)

Просто убедитесь, что мобильное устройство использует операционные системы iOS 11 или выше/Android 5,1 или выше.

Пользователь IOS загрузит приложение ToupView из Apple App Store (itunes)

Камера 4K подключается к портативному компьютеру через WiFi

При работе с компьютером через выход WiFi,

Выход WiFi для этой камеры поддерживает системы Windows, Linux и Mac

Эта камера 4K также является хорошим выбором для хирургического микроскопа

Изображение ниже сделано этой камерой 4K и хирургическим операционным микроскопом для офтальмологии

Образец печатной платы

Образец биологии

MK54

Кролик эмдрио

Завязь

Вкус

Пинелеаф

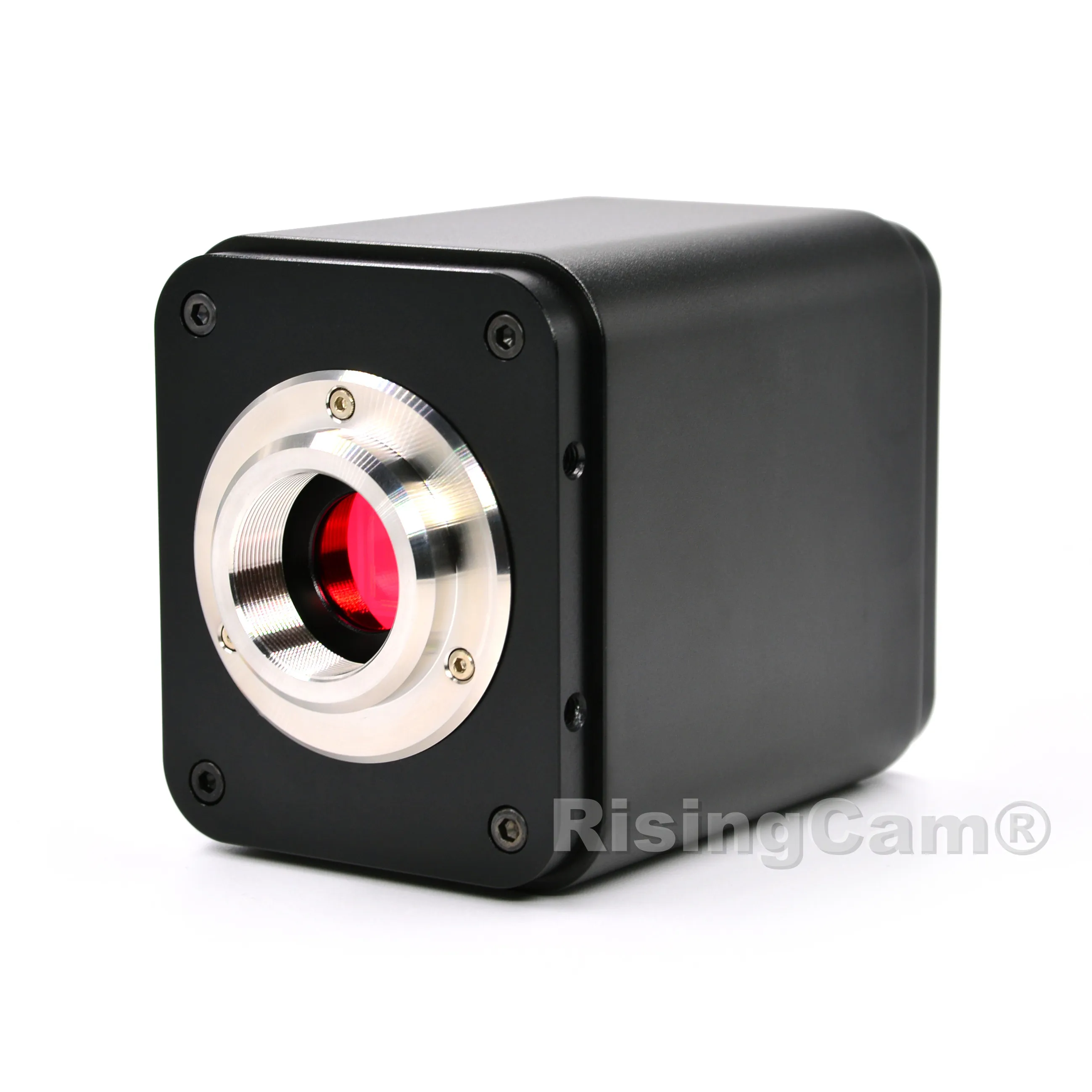

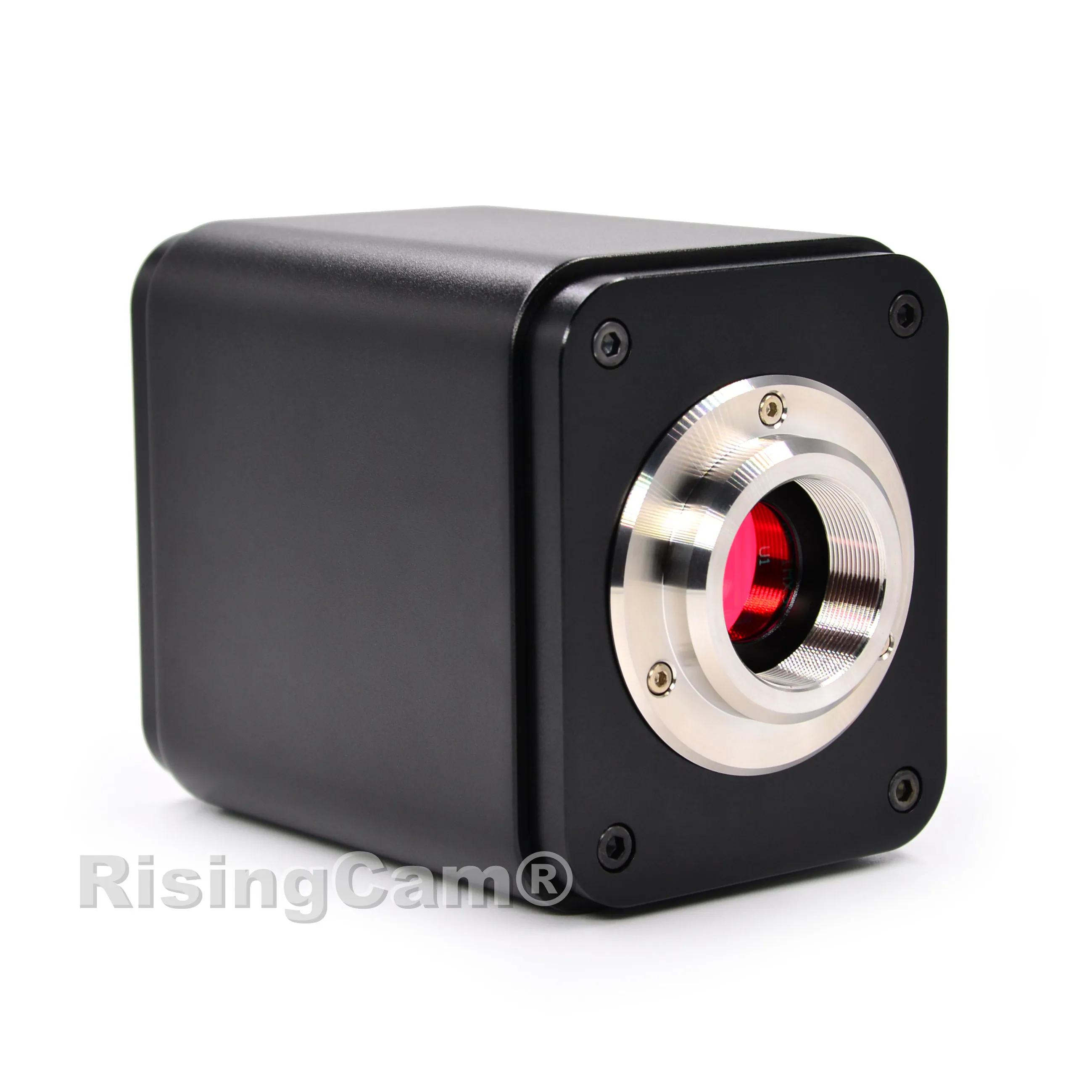

Корпус камеры, изготовленный из прочного алюминиевого сплава CNC, обеспечивает надежное решение для рабочей лошадки. Камера имеет высокое качество IR-CUT для защиты датчика камеры. В комплект не входят подвижные детали. Эта конструкция обеспечивает надежное и надежное решение с увеличенным сроком службы по сравнению с другими промышленными камерами.

3. Кабель USB 3,0

5. WiFi-адаптер USB-WLAN (опционально)

6. Поставщик электроэнергии (на выбор ЕС, США и Великобритания)
