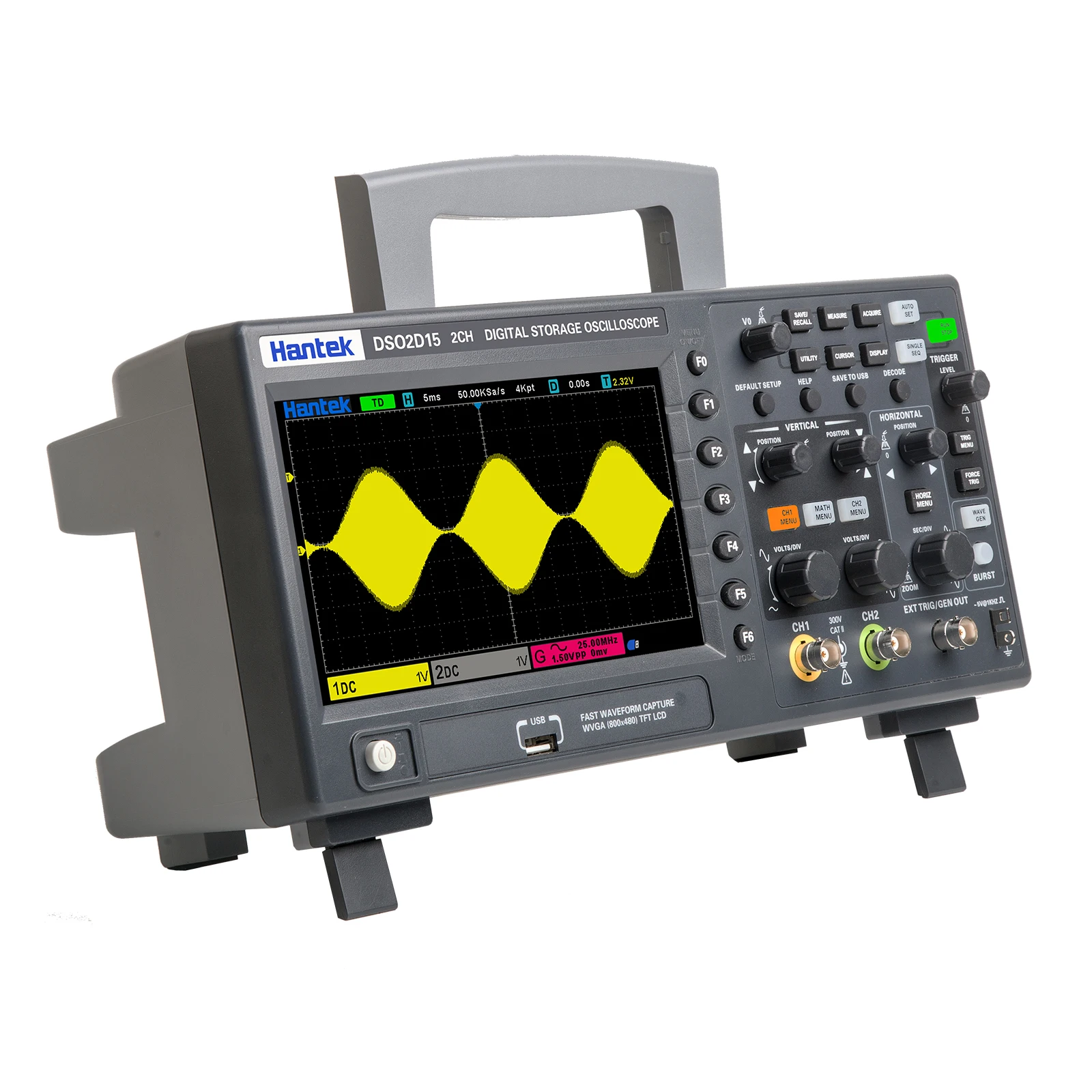

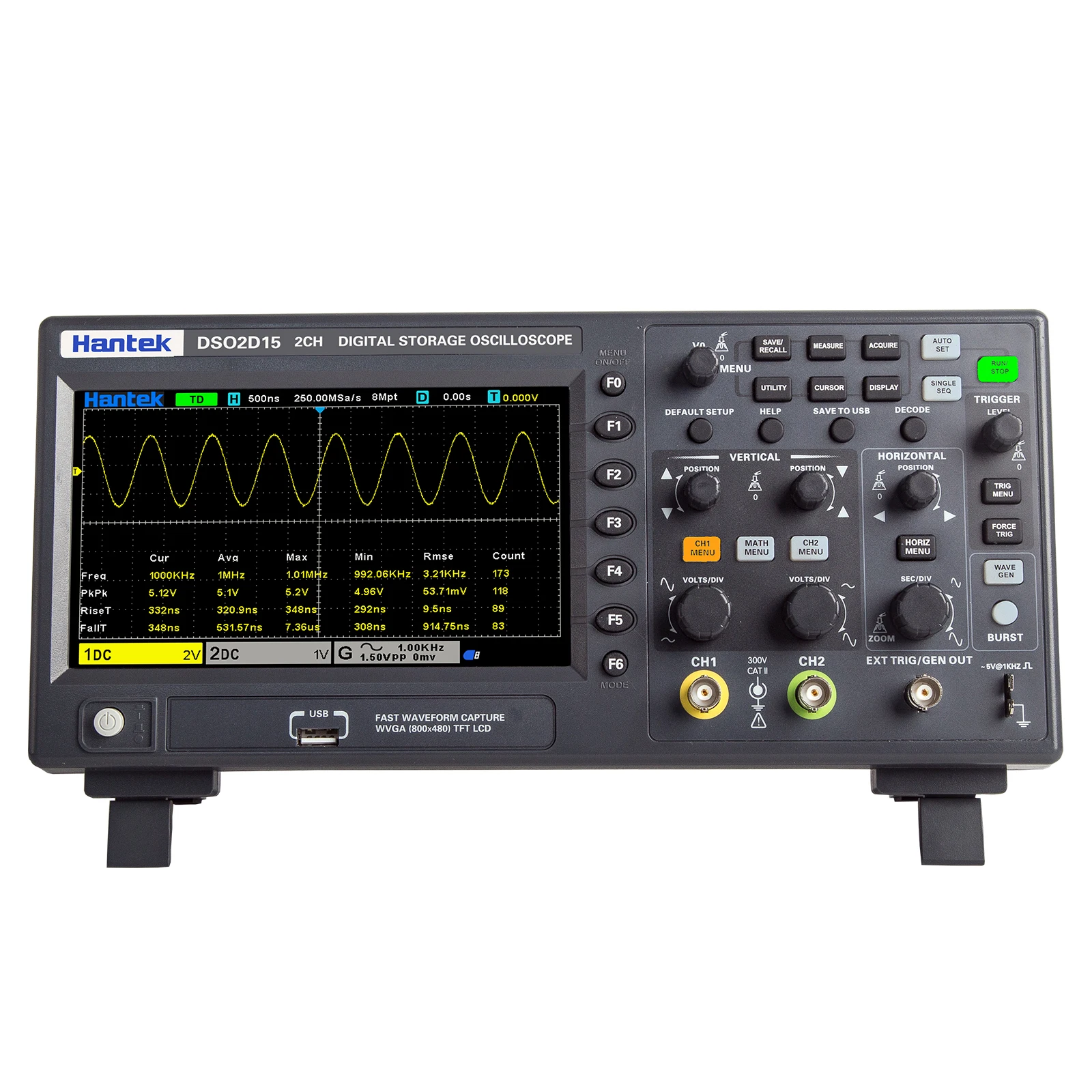

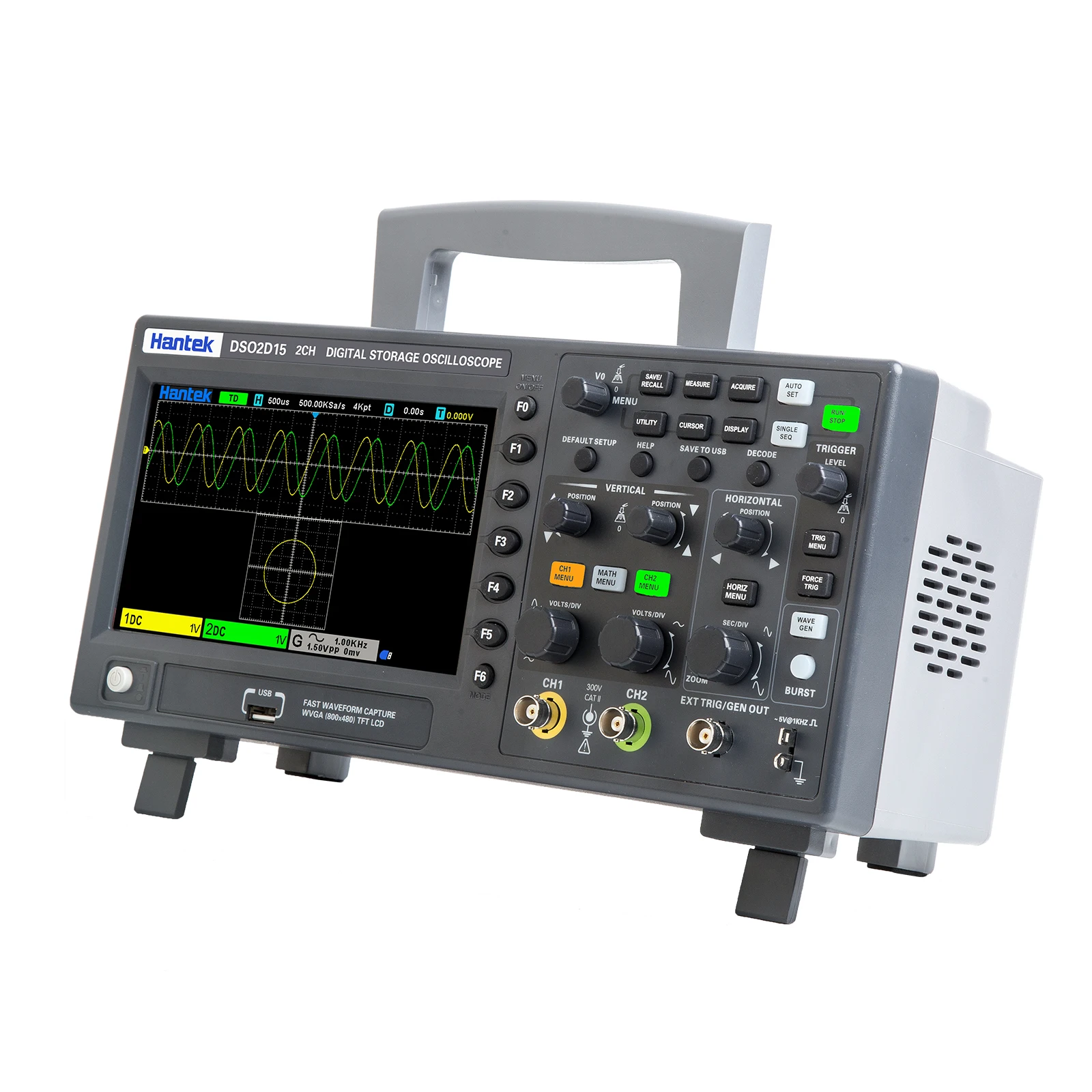

Цифровой осциллограф Hantek DSO2C10 2C15 2CH хранения Osciloscopio 100 м/150 м 1г Sampling DSO2D10 2D15 + 1CH с

 Особенности:

1) 2 канала, оба контролируются независимыми связью;

2)100 МГц, 150 МГцАналоговый channeL bИWRTDH;

3)Частота выборки в реальном времени 1 Гб/с;

4) 8 мГлубина памяти;

5) вертикальный диапазон2 мВ/дел ~ 10 В/дел;

6) Встроенный 1 CHГенератор сигналов 5 МГц;

7) вертикальное разрешение:8 бит;

8) триггер:Edge,Ширина импульса,Видео,Наклон,Сверхурочное время,Окно,Шаблон,Интервал,Задержка,UART,Лин,Банка,SPI,IIC;

9) можно расшифровывать и анализировать протокол:RS232/UART, I2C, SPI, CAN, LIN

10) может сохранять в качестве различных форматов данных, таких как настройки, форма волн, форма сигналов рефери, CSV, изображение;

11)5 бит цифровой измеритель напряжения и 6 Биты аппаратные средства частоты индикатор необходимо встряхнуть;

12) 32 вида автоматических измерений со статистикой, статистикой в реальном времени maxmum, минимальное отклонение стандарта и т. д.;

13) 2 комплекта цифрового вольтметра;

14) Поддержка проверки порога, бесплатные измерения на экране;

15) широкий ассортимент SCPIДистанционное управление;

16) множество внешних интерфейсов:USB-хост/устройство.



 Модель



 Генератор сигналов 1 канал, 25 МГц, поддержка произвольной формы, выход сигнала, выход сигнала модуляции

32 вида автоматических измерений со статистикой

Можно сохранить 10 наборов сигналов, форму и настройки сигналов CSV. Скриншот с одним нажатием USB

 2 комплекта DVM, 5 бит цифровой измеритель напряжения и 6 Биты аппаратные средства частоты индикатор необходимо встряхнуть

 Последовательный триггер и расшифровка шины, С функцией мониторинга протокола

Глубина памяти 8 м, rОтображение искажения формы волн и восстановление настоящей формы волны

 Пропуск/пропуск

 Математическая работа и FFT

 X-Y форматирования и отображения в dual windows

 Параметры



Модель DSO2D15 DSO2D10 DSO2C15 DSO2C10 Полоса пропускания 150 МГц 100 МГц 150 МГц 100 МГц Каналы осциллографа 2CH 2CH 2CH 2CH Генератор сигналов 1CH 1CH  -  - Осциллограф Частота выборки 1GSa/s (одноканальный) 500MSa/s (два канала) Сбор Образец Данные образца Пиковое до пиковое значение Дисплей с высокой частотой и случайным заусенцем Средний Средняя форма волн, количество раз: 4, 8, 16, 32, 64, 128 Высокое разрешение До 12 бит Вход Входная муфта DC, AC, GND Входное сопротивление 1 МОм ± 2% дюйма 20 пФ ± 3 пФ Коэффициент затухания зонда 1X, 10X, 100X, 1000X Классы напряжения 300V CAT II Максимальное входное напряжение 300VRMS (10X) Горизонтальный Интерполяция формы волн (Без x)/x Максимальная длина записи Одноканальный максимум 8 м ДваКаналыМаксимЭм 4 м Диапазон горизонтальной шкалы 2Ns/div ~ 100s/div 1, 2, 5 шаг за шагом Режим основания времени Y-T, X-Y, Roll Нулевое смещение ± 0,5 дивана ×Базовая передача с минимальным временем Частота выборки иТочность времени задержки ± 25ppm Часы для дрифтинга ≤ ± 5 ppm/год Измерение времени ДельтаТочность Однорежимный, «водостойкий» (Полная пропускная способность) ±(1 интервал выборки + 100ppm ×считывание + 0.6ns) > В среднем 16 раз ±(1 интервал выборки + 100ppm ×считывание + 0.4ns) Промежуток между образцами = сек/дел ~ 200 Частота выборки иТочность времени задержки ± 50ppm(aИнтервал больше 1 мс) Вертикальный Модель DSO2D15 DSO2D10 DSO2C15 DSO2C10 Полоса пропускания 150 МГц 100 МГц 150 МГц 100 МГц Время поднятия в положение BNC (стандартное) 2.3ns 3.5ns 2.3ns 3.5ns Вертикальное разрешение Разрешение 8 бит, eОдновременные образцы каналов ach Вертикальная чувствительность 2 мВ/дел до 10 В/дел Диапазон смещения 2 мВ/дел до 20 мВ/дел, ± 100 мВ; 50 мВ/дел до 200 мВ/дел, ± 1 В; 500 мВ/дел в 2 В/дел, ± 10 в; 5 В/дел в 10 В/дел, ± 50 в Математическая работа +, -, ×, Shell, FFT FFT 窗口:矩形,汉宁,海明,布拉克曼,巴特利特,平顶窗 Ограничение полосы пропускания 20 МГц Низкая чувствительность(-3 дБ) В положении BNC≤ 10 Гц Точность вертикального усиления В режиме «нормальный» или «Средний» захват точность от 10 В/дел до 10 мВ/дел составляет ± 3%; В режиме «нормальный» или «Средний» захват точность 5 мВ/дел до 2 мВ/дел составляет ± 4% Точность смещения постоянного тока ± 0,1 div ± 2 мВ ± 1%Значение смещения Повторяемость измерения напряжения, среднийРежим сбора При таких же настройках и окружающей среде отображаются ≥ 16 осциллограммов,△V в среднем по две единицы: ±(3% × значение + 0,05 div) Примечание: полоса пропускания снижена до 6 МГц при использовании щупа 1X Триггер Тип триггера Edge,Ширина импульса,Видео,Наклон,Сверхурочное время,Окно,Шаблон,Интервал,Задержка,UART,Лин,Банка,SPI,IIC Диапазон уровня запуска  ± 5 делений от центра экрана Режим запуска AUto,GEneral,Один Уровень CH1 ~ CH2 ± 4 отделения от центра экрана EXT 0 ~ 3,3 В Holdoff диапазон 8NS ~ 10s Точность триггерного уровня CH1 ~ CH2 0,2 div×Напряжение/напряжение в пределах ± 4 делений от центра экрана EXT ± (Установленное значение×6% + 40 мВ) Краевой триггер Наклон Поднимающийся край,Падающий край,Поднимающийся или падающий край Источник сигнала CH1,CH2,EXT Широкоугольный триггер импульса Полярность Положительная полярность, отрицательная полярность Состояние(Когда) <, >, !=, = Источник сигнала CH1 ~ CH2, Диапазон ширины импульса 8NS ~ 10s Точность 8ns Триггер для видео Стандарт сигнала NTSC, PAL Источник сигнала CH1 ~ CH2 Синхронизация Сканирующая линия, номер линии, нечеткое поле, ровное поле, все поле Спуск наклона Наклон Rise, fall Состояние (когда) <, >, !=, = Источник сигнала CH1 ~ CH2 Временной диапазон 8NS ~ 10s Точность 8ns Спуск сверхурочной Источник сигнала CH1 ~ CH2, Полярность Положительная полярность, отрицательная полярность Временной диапазон 8NS ~ 10s Точность 8ns Оконный триггер Источник сигнала CH1 ~ CH2 Рисунок триггера Шаблон 0: низкий уровень; 1: высокий уровень; X: игнорировать Уровень (источник сигнала) CH1 ~ CH2 Триггер с интервалом Наклон Rise, fall Состояние (когда) <, >, !=, = Источник сигнала CH1 ~ CH2 Временной диапазон 8NS ~ 10s Точность 8ns Задержка запуска Полярность Положительная полярность, отрицательная полярность Состояние (когда) <, >, !=, = Источник сигнала CH1 ~ CH2 Временной диапазон 8NS ~ 10s Точность 8ns Триггер UART Состояние (когда) Запуск, остановка, данные, проверка нечеткости, ошибка приема Источник сигнала(RX/TX) CH1 ~ CH2 Формат данных Шестигранный (Гексадецимол) Длина данных 1 байт Ширина Бит для передачи данных 5 бит, 6 бит, 7 бит, 8 бит Нечеткая проверка Нет, необычный, ровный Свободный уровень Высокий, низкий Скорость передачи бод (опционально) 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с Скорость передачи бод (Определяется пользователем) 300 бит/с ~ 334000 бит/с Переключатель LIN Состояние (когда) Поле интервала, поле синхронизации, поле идентификации, ошибка синхронизации, идентификатор, идентификатор и данные Источник сигнала CH1 ~ CH2 Формат данных Шестигранный (Гексадецимол) Скорость передачи бод (опционально) 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с Скорость передачи бод (Определяется пользователем) 300 бит/с ~ 334000 бит/с CAN trigger Состояние (когда) Пусковая бита, удаленный идентификатор рамы, идентификатор рамы данных, идентификатор рамы, удаленные данные рамы данных, неправильный кадр, все ошибки, ошибки ответа, рамка перегрузки Источник сигнала CH1 ~ CH2 Формат данных Шестигранный (Гексадецимол) Скорость передачи бод (опционально) 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000 Скорость передачи бод (Определяется пользователем) 5 кбит/с ~ 1 Мбит/с SPI trigger Источник сигнала CH1 ~ CH2 Формат данных Шестигранный (Гексадецимол) Ширина Бит для передачи данных 4, 8, 16, 24, 32 Триггер IIC Источник сигнала(SDA/SCL) CH1 ~ CH2 Формат данных Шестигранный(Гексадецимол) Индекс данных 0 ~ 7 Возможность (состояние) Стартовая бита, бита остановки, отсутствие ответа, адрес, данные, перезапуск Измерение Курсор Разница напряжения между курсорами△V Разница во времени между курсорами△T Взаимный△T,In Hertz (1/△T) Автоматическое измерение Частота, период, среднее значение, от пика до пика, среднеквадратичное значение, минимальное значение, смешанное время увеличения, время падения, + ширина,-ширина, базовое, верхнее, среднее, амплитуда, превышение, прессование, разница фазы края, разница фазы края + рабочий, рабочий, средний период, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF DVM Источник данных CH1, CH2 Тип измерения Эффективное значение постоянного тока Эффективное значение переменного тока DC Измеритель частоты Аппаратное обеспечение 6 Биты Частотомер Произвольный генератор сигналов Канал 1 Частота выборки 200 Мвыб./с Вертикальное разрешение 12 бит Максимальная частота 25 МГц Стандартные формы волн Sin 、 квадратный, импульсный, треугольный, волна дискретизации, индекс, шум Произвольная форма волны Arb1, Arb2, Arb3, Arb4 Sin Частотный диапазон 0,1 Гц ~ 25 МГц Квадратный/импульсный Частотный диапазон 0,1 Гц ~ 10 МГц Треугольная волна Частотный диапазон 0,1 Гц ~ 1 МГц Образец волны Частотный диапазон 0,1 Гц ~ 1 МГц Индекс Частотный диапазон 0,1 Гц ~ 5 МГц Шум Arb1 Частотный диапазон От 0,1 Гц до 10 МГц Arb2 Частотный диапазон От 0,1 Гц до 10 МГц Arb3 Частотный диапазон От 0,1 Гц до 10 МГц Arb4 Частотный диапазон От 0,1 Гц до 10 МГц Длина формы волны 8KSa Частота Точность 100 ppm (<10 kHz) 50 ppm (>10 kHz) Разрешение 0,1 Гц или 4 бита, возьмите больший Амплитуда Диапазон вывода 10 мВ ~ 7 В-П (Высокое сопротивление) 5 мВ ~ 3,5 ВП-p (50 Ом) Смещение постоянного тока Диапазон ± 3,5 в,Высокое сопротивление ± 1,75 в, 50 Ом Разрешение 100 μV или 3 бита,Возьмите больший Точность 2% (1 кГц) Выходное сопротивление 50 Ом Общие характеристики Дисплей Тип дисплея 7''ДиагональTFTЖидкий кристалл Разрешение дисплея 800 (горизонтальный) * 480 (вертикальный)Пиксели Цвет дисплея 16 миллионов цветов (24 бит настоящего цвета) Время стойкости Минимальный,1 s, 5 s, 10 s, 30S,Бесконечный Тип дисплея Точка, вектор Яркость дисплея Регулируемый Тип сетки Регулируемый Яркость сетки Регулируемый Интерфейс Стандартный интерфейс USB-хост, USB-устройство Общие характеристики Выход компенсатора зонда Выходное напряжение, стандартное Вход около 2 в ПП, нагрузка ≥ 1 МОм Частота, стандартная 1 кГц Источник питания 100-120VACСреднеквадратичное значение(± 10%), от 45 Гц до 440 Гц, CATⅡ 120-240VACСреднеквадратичное значение(± 10%), от 45 Гц до 66 Гц, CATⅡ Потребляемая мощность <30 Вт Предохранитель T, 3.15A, 250V, 5x20mm Рабочая температура 0 ~ 50 °C (32 ~ 122 °F) Температура хранения -40 ~ + 71 °C (-40 ~ 159,8 °F) Влажность ≤ + 104 ℉(≤ + 40 °C): ≤ 90%Относительная влажность 106 ℉ ~ 122 ℉ (+ 41 °C ~ 50 °C): ≤ 60%Относительная влажность Высота Эксплуатация и неэксплуатация 3, 000 м (10, 000 футов) Механический шок Случайная вибрация 0,31 гСреднеквадратичное значениеОт 50 Гц до 500 Гц, 10 минут по каждой оси Не работает 2,46 гСреднеквадратичное значениеОт 5 Гц до 500 Гц, 10 минут по каждой оси Работа 50 г, 11 мс,Половина-синусоида Механический Размер 318x140x150 мм (Длина x Ширина x высота) Вес 2900 г

 Аксессуары





DSO2D15, DSO2D10:

DSO2C10, DSO2C15:
