OEM Прямая продажа с фабрики мини Быстрая зарядка 10 / 100 Мбит/с 3 портовый Ethernet

OEM Прямая продажа с фабрики мини Быстрая зарядка 10 / 100 Мбит/с 3 портовый Ethernet

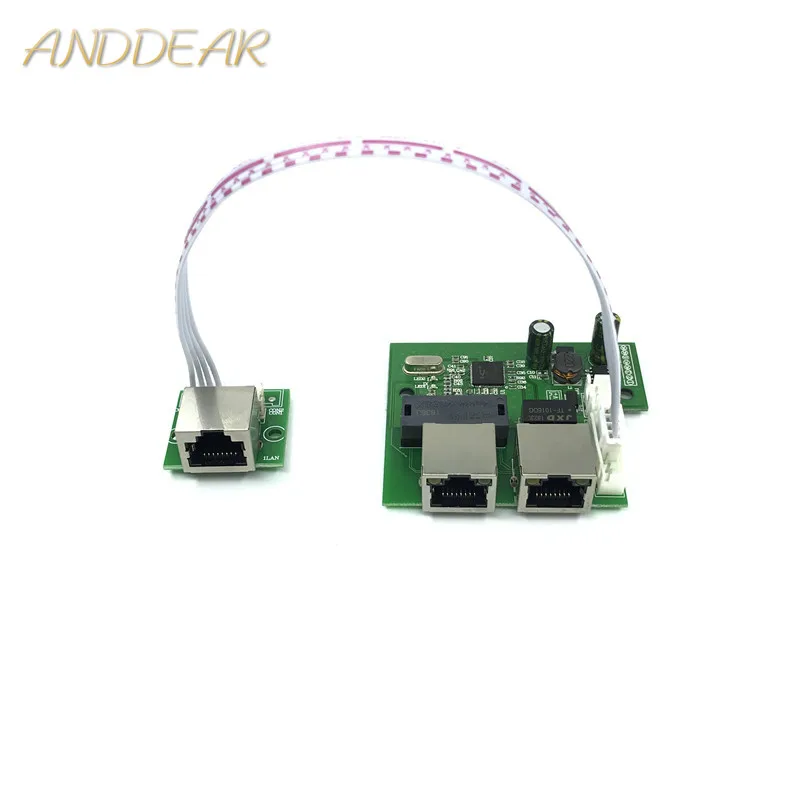

Сетевая коммутационная плата mini 2 Port Ethernet

1 2 rj45 + 1 * 8-контактный головка порт

2 10/100 Мбит/с

3 PCBA Размер: 65x54x15mm

4 Plug n play

5 Входное напряжение постоянного тока 5-15 в

Высокопроизводительный устройство работающее от прикуривателя с 2 портами 10/100 Мбит/с Ethernet-коммутатор. Он обеспечивает простое сетевое соединение к вашей рабочей группе или серверу, легкое подключение и использование, гибкая архитектура без блокировки, пользователи могут быть освобождены от ограничений полосы пропускания и медиа-сетей.

2 порта 10/100 Мбит/с Ethernet-коммутатор pcba, каждый порт поддерживает функцию автоматического согласования. Для широкополосного доступа Локальная вычислительная сеть коммуникации, он обеспечивает экономичную, практичный, экономичный 10/100 Мбит/с, И он подключается к каждому конечному пользователю в локальной сети для обеспечения стабильной производительности и высокой передачи данных, каждый порт поддерживает режим магазина и прямого движения, он может эффективно изолировать трансляционные штормы, Уменьшение ошибки пакета и неправильного пакета, чтобы избежать загруженности сети и конфликта.

Коммутационный модуль обеспечивает управление потоком в полудуплексном режиме и режим обратного давления в полнодуплексном режиме на всех портах, что может улучшить Совместимость сервера полосы пропускания и сетевого протокола. Кроме того, светодиодный индикатор для диагностики рабочего состояния каждого порта и всей системы, этот переключатель энергосберегающий и экологически чистый.

Коммутационная плата предназначена для расширения данных, расширения расстояния кабеля, преобразования данных Ethernet, изысканный внешний дизайн мини-конструкции, домашние и зарубежные клиенты-очень любимые

Соответствует стандартам IEEE 802,3 и IEEE 802.3u

Выходной интерфейс для 2 устройств оснащен желтым и зеленым светом RJ45 и 8-контактным разъемом

Для детей возрастом от 3 до 10/100 Мбит/с Автоматическое согласование портов Поддержка Auto-MDI/MDIX

Поддержка IEEE 802.3x управление потоком для полного дуплексного режима и обратного давления для полудуплексного режима на всех портах

Архитектура переключения без блокировки, которая передает и отфильтрует пакеты на проводной скорости для максимальной пропускной способности

Поддержка автоматического обучения и автостарения адресов MAC

Светодиодный ные индикаторы для контроля мощности, ссылки/активности

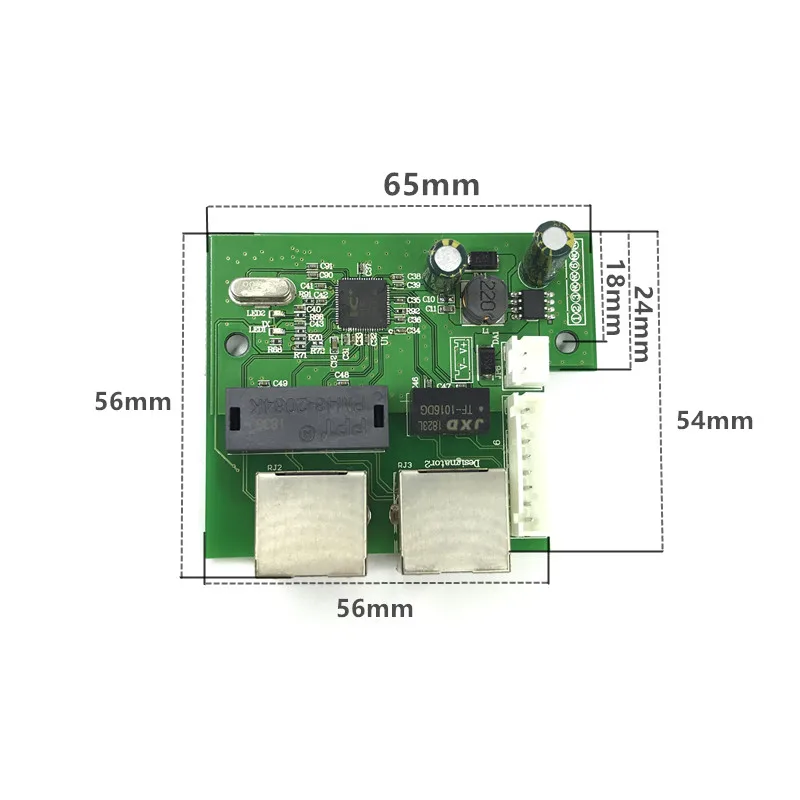

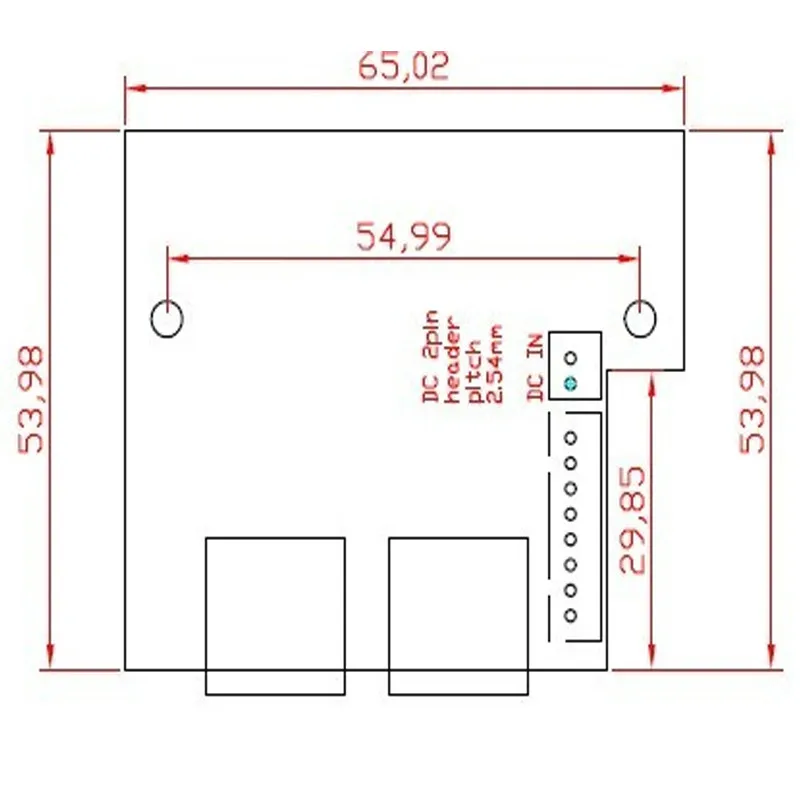

Конструкция размера мини кабеля, размер PCBA: 65x54x15 мм

Внешний источник питания Входная мощность, диапазон постоянного тока 5-15 в

OEM/ODM, высокопроизводительные кабелевые коробки, коммутационная плата Ethernet

8 штыревой разъёмОпределение: 1 RX + 2 RX- 3 TX + 4 NC 5 NC 6TX- 7 NC 8 NC

Входная мощность постоянного токаОпределение:1 DC + 2 DC-

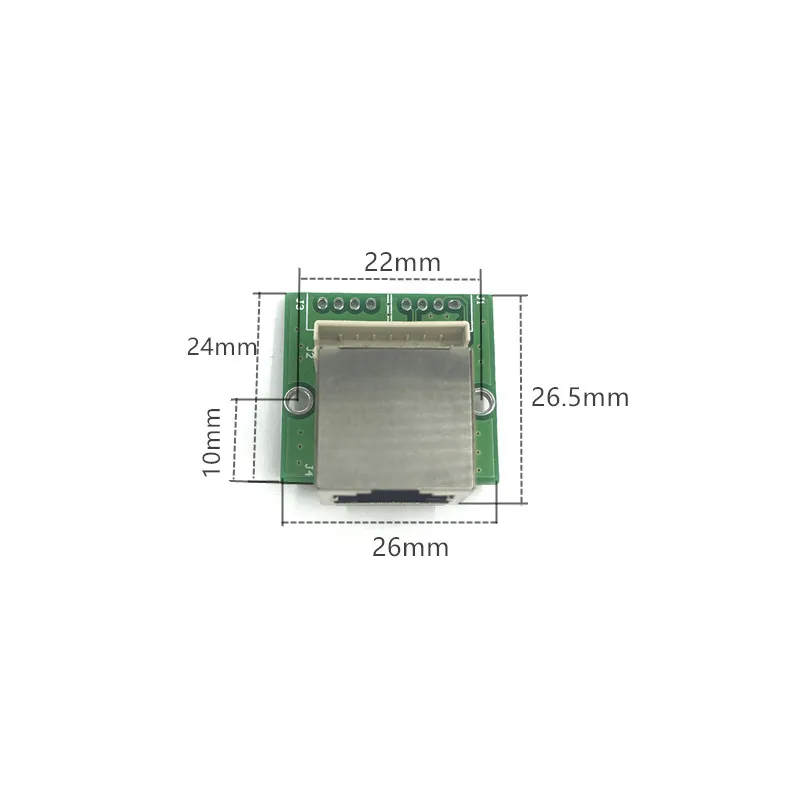

8-контактный разъем выходного сигналаVSРазъем RJ45

8-контактныйЗаголовок против Разъем RJ45

1 RX + VS 1 RX +

2 RX- VS 2 RX-

3 TX + VS 3 TX +

4 NC VS 4 NC

5 NC VS 5 NC

6 TX- VS 6 TX-

7 NC VS 7 NC

8 NC VS 8 NC

На следующей схеме изображены и таблице показано Стандартный RJ-45 штепсельная розетка/разъем и их распайка.

RJ-45 контактный разъем назначения

Контакт

Медиа-сигнал прямого интерфейса

1

Rx + (получить)

2

Rx - (полученный)

3

Tx + (передача)

4

Не используется

5

Не используется

6

Tx - (передача)

7

Не используется

8

Не используется
