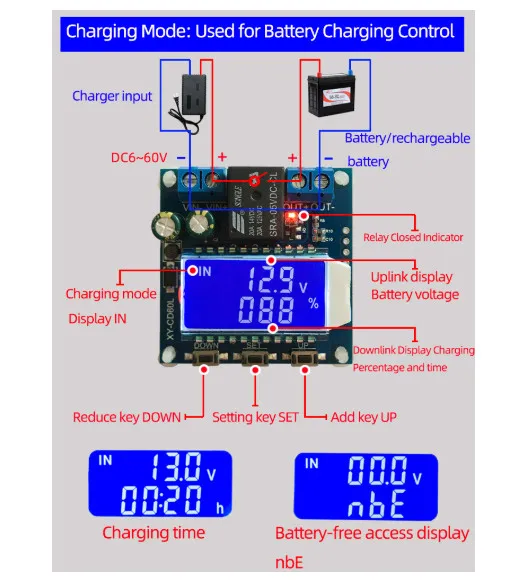

Режим зарядки в
Установив верхний предел напряжения вверх и нижний предел напряжения dn; Когда напряжение батареи меньше или равно низкому пределу напряжения dn, реле включается, и зарядное устройство начинает зарядку аккумулятора; Когда напряжение батареи больше или равно верхнему ограниченному напряжению, Реле отключается для завершения автоматической зарядки; Когда реле включается, в мерцании, что указывает на то, что оно заряжается.

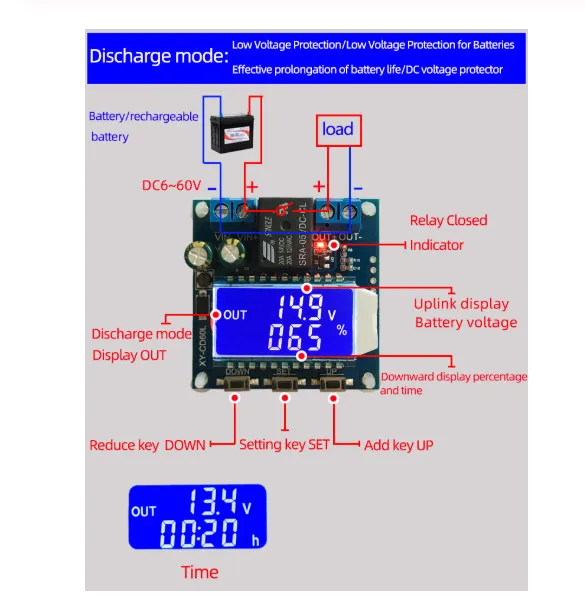

Режим разрядки
Установив верхний предел напряжения вверх и нижний предел напряжения dn; Когда напряжение батареи больше или равно верхнему пределу напряжения вверх, реле включается и начинает разрядку; когда напряжение батареи меньше или равно низкому предельному напряжению dn, Реле выключается и завершает функцию автоматической разрядки; Когда реле включается, выход мигает, указывая, что он разрядится.
Примечание: Этот продукт является простым контроллером напряжения. Он может включать и выключать выход через реле. Он играет только роль переключения и не может изменить напряжение.
Функциональное описание:
1. Расчет процентного напряжения: Напряжение батареи/(верхнее напряжение-низкое напряжение)

2. Ключевая функция:
Короткое нажатие кнопки вверх, отображение переключателя % и время, длительное нажатие 5 секунд режим переключения, режим зарядки: IN, режим разрядки: OUT
Клавиша набора: короткое нажатие, чтобы просмотреть параметры в данный момент;
Нажмите и удерживайте кнопку SET для ввода интерфейса настройки параметров, настройка: верхний предел напряжения, dn: нижний предел напряжения, OP: время включения, dOP: задержка включения (0-999 секунд), флоп: принудительное включение времени (0-10 секунд) в режиме разрядки.
Короткое нажатие кнопки вниз, выключение/включение реле Включить (функция аварийной остановки) выключить, ЖК-дисплей выключить, реле отключения
Нажмите и удерживайте кнопку вниз, чтобы установить состояние ЖК-подсветки L-P: выключение подсветки постоянной яркости, включение: подсветка автоматически гаснет через 5-10 минут; После тушения, просыпается любая клавиша.

3. Настройки параметров
(A) Введите интерфейс настройки параметров, нажав клавишу SET в течение длительного времени;
B) после входа в интерфейс настройки параметров, переключите параметры настройки, нажав клавишу SET.
C) после выбора параметров, он может быть установлен кнопкой вверх/вниз для поддержки короткого нажатия и длительного нажатия.
D) для установки других параметров Повторите шаги B и c;
E) после установки всех параметров нажмите кнопку set в течение длительного времени, выйдите и сохраните;

3,1 функция контроля времени зарядки/разрядки
Когда параметр времени OP не равен нулю, начните зарядку/разрядку.
Когда реле включается заряд/разрядка, начинается обратный отсчет; Когда время завершено, реле автоматически отключено для завершения процесса зарядки/разрядки; Если время завершено, В режиме зарядки напряжение обнаружения меньше нижнего предельного напряжения dn или в режиме разрядки, Напряжение обнаружения больше, чем верхний предел напряжения вверх, и функция контроля времени зарядки автоматически отключается и мигает. Укажите H: ER напоминает пользователям, что настройка параметров времени является необоснованной; Нажмите любую клавишу, чтобы остановить мерцание;
Когда контроль времени зарядки/разрядки не включен, продукт будет записывать Полное время. При входе в интерфейс отображения времени мигание показывает время зарядки, затем выход из интерфейса отображения времени или очистка в следующий раз, когда зарядка включена (реле включено).

3,2 автоматическое определение параметров:
Когда параметры установлены и выходят, если нижний предел напряжения DN больше, чем верхнее напряжение вверх, система будет мерцать, чтобы отобразить «ERR» в качестве напоминания.

3,3 функция задержки включения (0-999 секунд): Завершение зарядки/разряда, интервал между повторным открытием;

3,4 время запуска при разрядке (0-10 с): После удовлетворения условий проводимости реле должно включаться (0-10 с) для повторного обнаружения напряжения батареи. Эта функция в основном нацелена на функцию разрядки. Некоторые тестовые нагрузки мгновенно снижают предельное напряжение в момент проводимости, что приведет к отключению реле и выходу из строя нормального процесса разряда.

Анализ общих неисправностей
В: Сколько уровней V подходят для использования? Сколько напряжения в этот модуль подходит?
Ответ: Эта модель подходит для использования в диапазоне минимум 6 в, максимальное напряжение 60 в и максимальный уровень расходов 48 В, потому что аккумулятор 48 в полон электричества около 60 в, И затем горит на более высоком уровне. Если ваш аккумулятор выше 48 в, пожалуйста, выберите другой.
Вопрос: реле нажимает после включения! Мерцает ли светильник?
Ответ: это потому, что ваш зарядный ток слишком большой или емкость аккумулятора слишком мала. После включения аккумулятора он сразу достигает верхнего предела напряжения. Реле отключено. После отключения напряжение быстро падает до нижнего предела напряжения и начинает зарядку снова. В это время вам нужно уменьшить ток зарядки. Обычно ток зарядки составляет 10% от емкости аккумулятора. От 1 до 1,5, зарядный ток никель-металл-из 20AH батареек обычно составляет около 2-3A. Обратите внимание, что высокая токовая зарядка может привести к нагреву батареи, ускоренному старению, выпуклому и даже взрыву!
Вопрос: Какой метод управления? Можно ли заряжать его автоматически? Можете ли вы заполнить его во время использования? Можем ли мы ограничивать ток?
Ответ: это управление напряжением, как, например, настройка нижний предел напряжения 12,0 V, верхний предел напряжения 14,5 V, в тех случаях, когда напряжение заряжается до 14,5 V, при отключении питания, напряжение опускается до 12,0 V и реле закрыто, чтобы начать зарядку; Во время зарядки Режим управления напряжением может включать и выключать только, не ограничивая ток, зарядный ток полностью зависит от вашего зарядного устройства!
Вопрос: Могу ли я зарядить аккумулятор 24 В с входом 12 В или я могу зарядить аккумулятор 12 В с входом 48 в?
Ответ: это простой контроллер напряжения. Он играет только роль переключения. Это не может изменить напряжение для зарядки аккумулятора. Итак, какое зарядное устройство вы должны подготовить для зарядки аккумулятора? Необходимо!
