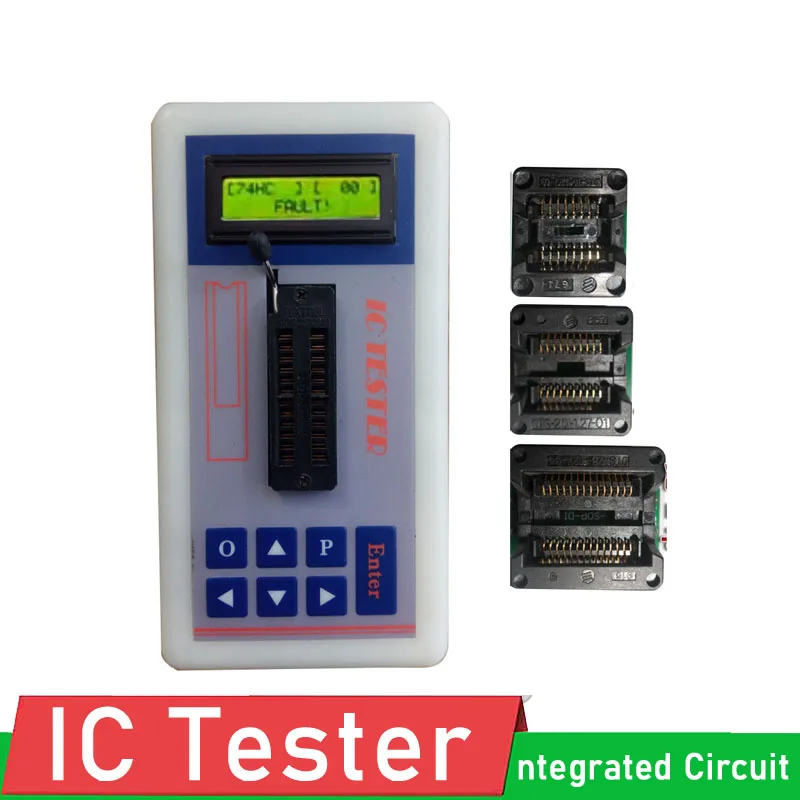

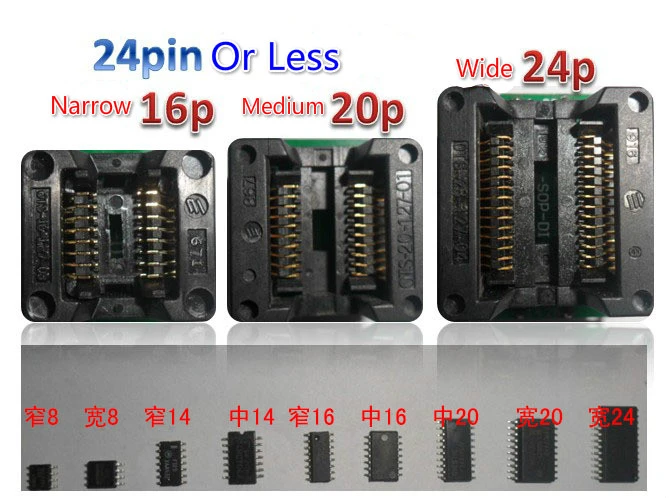

IC тестер-Транзистор тестер обнаружения комплексное схема метр SOP тестовое гнездо

IC тестер-Транзистор тестер обнаружения ntegrated цепи IC измеритель технического обслуживания MOS PNP 74ch 74ls CD4000 HEF400 4500 усилители Описание: Особенности:



Многофункциональный тестер интегральной схемы-это профессиональный инструмент, разработанный для первоклассного микроэлектронного инженерного персонала, технического обслуживания. Для тех или иных режим может быть выбран 5v режим, 3,3 v режим, автоматический режим может проверить 74HC серии 74LS серии, CD4000 серии, HEF400 серии, 4500 серии, операционные усилители, чип-класс, оптопара транзистор автоматический регулятор идентификации регулятор распознавания значения, и так далее. Встроенный 13 видов различных типов моделей данных микросхем, транзисторная модель данных более 420 видов, охватывающих большинство из 24 футов или менее распространенных универсальных устройств, может значительно снизить нагрузку и повысить эффективность работы

Панель имеет 5 кнопок слева, справа, внизу и введите кнопки.

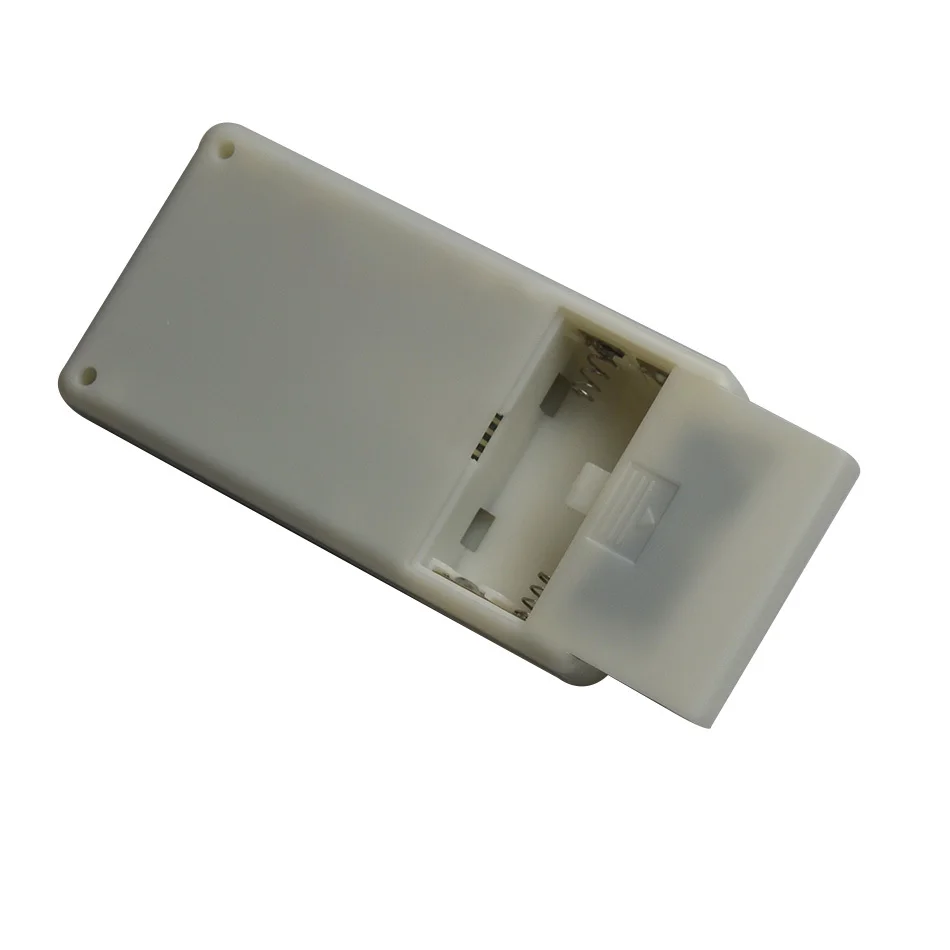

Следующая клавиша используется для настройки каталога и изменения номера модели, или около того, чтобы перемещать параметры курсора для изменения. Введите ключ для переключателя и выполните тестовую команду. Аккуратно откройте крышку аккумулятора, добавьте 9 В ламинированную батарею, А затем закройте крышку аккумулятора. Пресс ввод в течение более 2 секунд может загружаться, загрузки автоматически отображает Текущее напряжение батареи, когда напряжение ниже 7,5, пожалуйста, замените батарею, низкое напряжение влияет на надежность результатов тестирования и автоматическое отключение.
Загрузка: нажмите клавишу нажатия 2 секунды, затем загрузите.
Завершение работы: 1 в ВЫКЛ. Каталоге нажмите кнопку ввод, чтобы немедленно завершить работу.
2. В любом каталоге нажмите кнопку ввода более 10 секунд, затем выключите.
3 без работы через 60 секунд, автоматическое выключение
Ethods устройств, размещенных:

1, верхняя часть выравнивания чипа
2, поместите самый левый транзистор три слота
3, a 13 футов выравнивание IC оптопара
4. Трубки регулятора напряжения размещают IC Блок 13 и 14 футов.
Примечание: транзистор дисплей pin заказ слева направо и соответствующий IC Блок, 10 футов, 11 футов, 12 футов

CАналоговый

FУсечение

Поиск

Автоматический режим

Поиск устройства, неизвестная модель, вставленная в сиденье ic, может автоматически определить номер детали
(Автоматическая идентификация без ввода) (другие каталоги являются автоматическим режимом)

5,0 в режиме

3,3 в режиме

74HC

Серия 74HC тест логического устройства (одного и того же, и 74LS серии базовый уровень привода (разный) необходимо вручную ввести модель)

74LS

Серия 74LS теста логического устройства (одного и того же, и 74HC уровень базового привода (разный) необходимо вручную ввести модель)

CD40

CD4000 серии испытаний логического устройства (разные, и HEF40 серии базового уровня привода (то же самое) необходимо вручную ввести модель)

HEF40

HEF4000 серии испытаний логического устройства (разные, и CD40 серии базового уровня привода (то же самое) необходимо вручную ввести модель)

45/145

Тест логического устройства серии 45 145 (необходимо вручную ввести модель)

Прочее

Тестирование устройств привода интерфейса, таких как: MAX232, MAX485, 75175, 75176, 75c11 .. (необходимо вручную выбрать модель)

Усилитель

Операционный усилитель, компаратор класса тестирования, такие как: LM324, LM358, LM339, LM393, LM2902. (необходимо вручную ввести модель).

Тр

Идентификация транзистора и автоматическое определение транзистора
Типы и пин-код заказа. Распознаваемый NPN , PNP, Транзисторы, N- MOS , P -MOS тиристор, ТРИАК, обычный анодный обычный катодный выпрямитель
Автоматическая идентификация без ввода)

ZD

Стабилитрон регулятор значение рН, тест Регулятор 0v-с алюминиевой крышкой, 50В точность диапазона 0,01 v Автоматическая идентификация без необходимости ввода

Светильник

Оптопара вторичный тест на насыщенность напряжения, может проверить обычный 4 фута оптопара вторичный
Автоматическая идентификация напряжения насыщенности без ввода)

Скидка

Выключение

Подсказка

Объяснение

Ок

Тесты нормальные

Тесто

Напряжение батареи

Не нашли

Не могу найти

Неисправность

Чип поврежден или тип несоответствия

Открытый

Открытая цепь

Не поддерживается

Без поддержки

NPN

Триод

PNP

Триод

N-MOS

FET

P-MOS

FET

1-SCR

Способ SCR

2-SCR

ТРИАК

2D

Общий катод и обычный анодный выпрямитель

A, k, b, c, e, g

Конкретный штифт

Вне диапазона

Напряжение Зенера за пределами области применения

ERR1, 2

Сбой самопроверки
