Один. Введение модуля

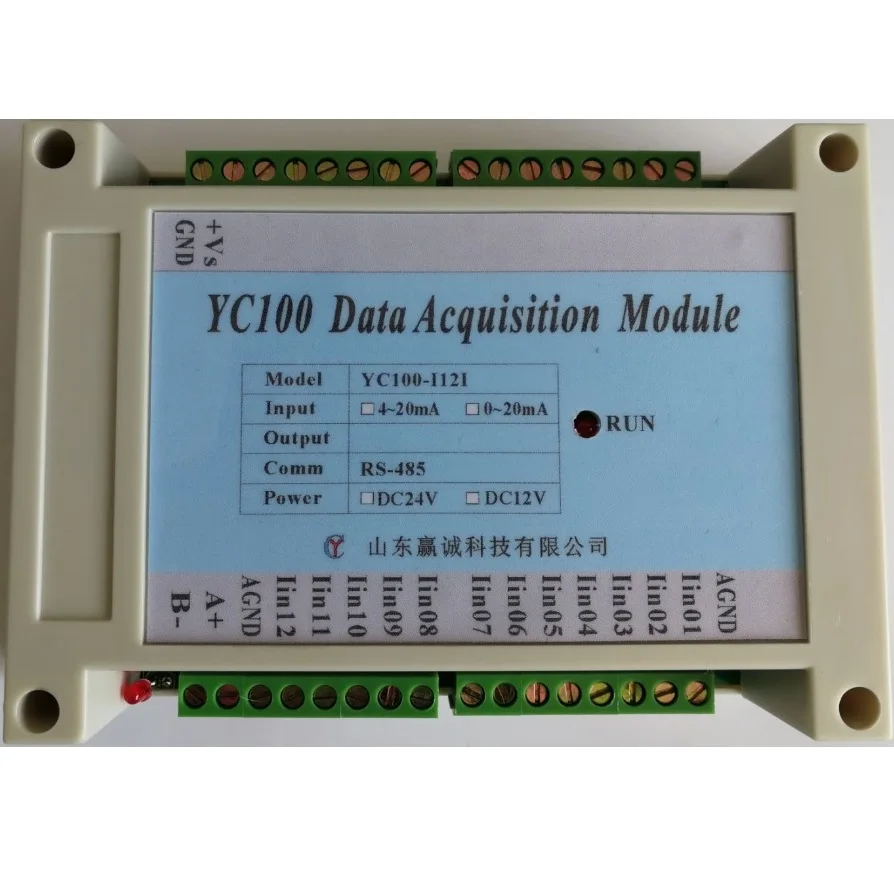

Аналоговый входной и выходной модуль YC100 может одновременно собирать 12 каналов аналоговых сигналов и выводить 2 канала аналоговых сигналов. Клиенты могут указать тип каждого аналогового сигнала. Доступные аналоговые сигналы включают: 4 ~ 20 мА, 0 ~ 20 мА, 0 ~ 5 В, 0 ~ 10 В. Модуль принимает стандартный протокол modbusRTU и может напрямую общаться с PLC, DCS и программным обеспечением конфигурации.

Два. Характеристики модуля

1. Аналоговые входные часть принимает 16 бит высокоскоростной и высокой точности Дельта-Сигма аналого-цифрового преобразователя, и собранных данных имеет высокую точность и хорошая стабильность.

2. Аналоговым выходом часть принимает 16-бит Высокоточный DA постоянного тока в переменный конвертер, и выходные аналоговые имеет высокую точность и хорошая устойчивость..

3. Модуль может собирать 12 каналов аналоговых сигналов и выводить 2 канала аналоговых сигналов. Клиенты могут произвольно указать тип каждого канала аналоговых сигналов. Доступные аналоговые сигналы включают: 4 ~ 20 мА, 0 ~ 20 мА, 0 ~ 5 В, 0 ~ 10 В.

4. Модуль принимает изолирующего трансформатора и изоляция оптопары для дизайн, который осуществляет 4-терминал изоляции источника питания, сообщения, данные о входящих и исходящих и анти-помех, который очень подходит для промышленной среде.

5. Защита от обратного подключения и защита от перегрузки по току и перенапряжения добавляются в блок питания.

6. Добавьте перенапряжение и защиту от перегрузки по току к аналоговым входным и выходным портам.

7. Интерфейс связи 485 оснащен защитой от перенапряжения и перегрузки по току и защитой от молнии.

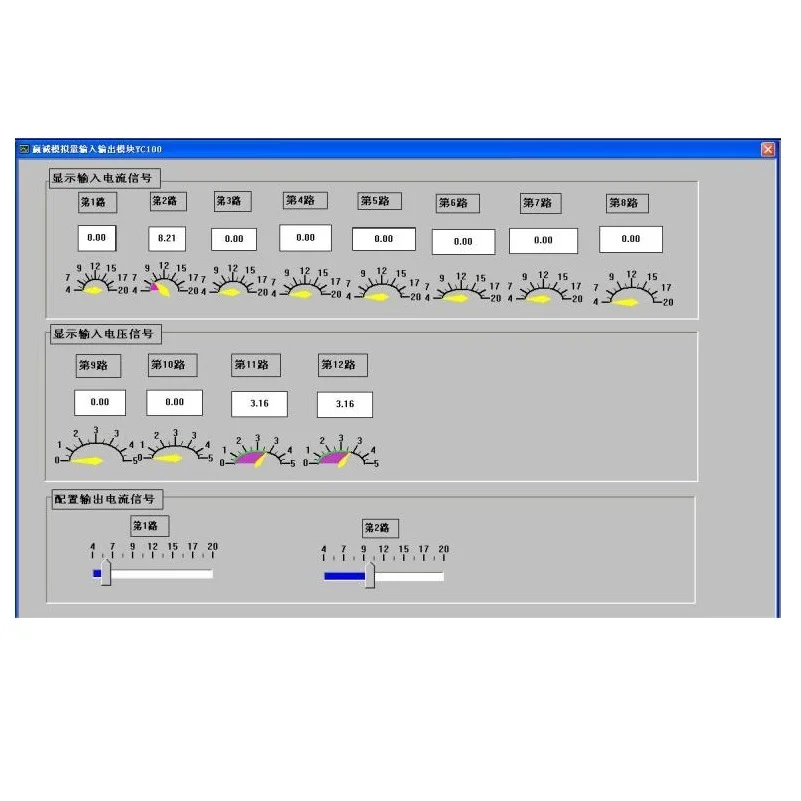

8. Модуль предоставляет программы для вторичного развития. Процедуры включают VC, VB, Kunlun Kingview, Asia Control Kingview, Power Control Kingview, PLC и другие процедуры. Все процедуры включают исходный код, и клиенты, которые нуждаются в нем, могут быть связаны

Три. Технические параметры

Источник питания

1. Напряжение источника питания: DC24V, защита обратного подключения.

2. Потребление тока: <35 мА + выходной ток (DC24V источник питания).

Аналоговый вход

1. 12 каналов аналогового входа, клиент может произвольно указать тип каждого аналогового сигнала, доступные аналоговые сигналы включают: 4 ~ 20 мА, 0 ~ 20 мА, 0 ~ 5 В, 0 ~ 10 В.

2. Модуль принимает высокой скорости и высокой точности Дельта-Сигма аналого-цифрового преобразователя, Частота дискретизации: 6000 раз/сек, Точность выборки: 16 битный аналого-D выборки.

3. Можно установить цикл обновления входных аналоговых данных, начиная от 50 мс до 2 с. По заводским настройкам по умолчанию аналоговые обновления данных цикла 1,38 S.

4. Входное сопротивление тока: 15 Ом.

5. Входное сопротивление напряжения: 100 кОм.

Аналоговый выход

1. 2 канала аналогового выхода, клиент может произвольно указать тип каждого аналогового сигнала, доступные аналоговые сигналы включают: 4 ~ 20 мА, 0 ~ 20 мА, 0 ~ 5 В, 0 ~ 10 В.

2. Допустимая нагрузка на ток: <500 Ом.

3. Выходное напряжение допустимый ток: <5 мА.

4. Выходная пульсация <20mVp-p.

Параметры связи

1. Протокол: Протокол ModbusRTU.

2. Скорость передачи данных: может быть установлена, 1200, 2400, 4800, 9600, 19200BPS.

3. Режим проверки: может быть установлен, без проверки, нечетная проверка, даже проверка.

4. Стоп-бит: может быть установлен, 1 стоп-бит, 2 стоп-бит.

5. Расстояние передачи: 1500 метров.

6. Изоляция: Защита от перенапряжения и перегрузки по току, защита от молнии, изоляция 3000VDC.

Комплексные технические параметры

1. Температурный дрейф: ± 0.015%/℃.

2. Рабочая температура: -10 ~ 55 ℃.

3. Влажность рабочей среды: ≤ 85RH %.

4. Температура хранения окружающей среды: -30 ~ 60 ℃.

5. Размеры: Длина 145 ширина 90 высота 40 мм.

6. Пластиковый корпус промышленного класса, стандартная din-рейка.
