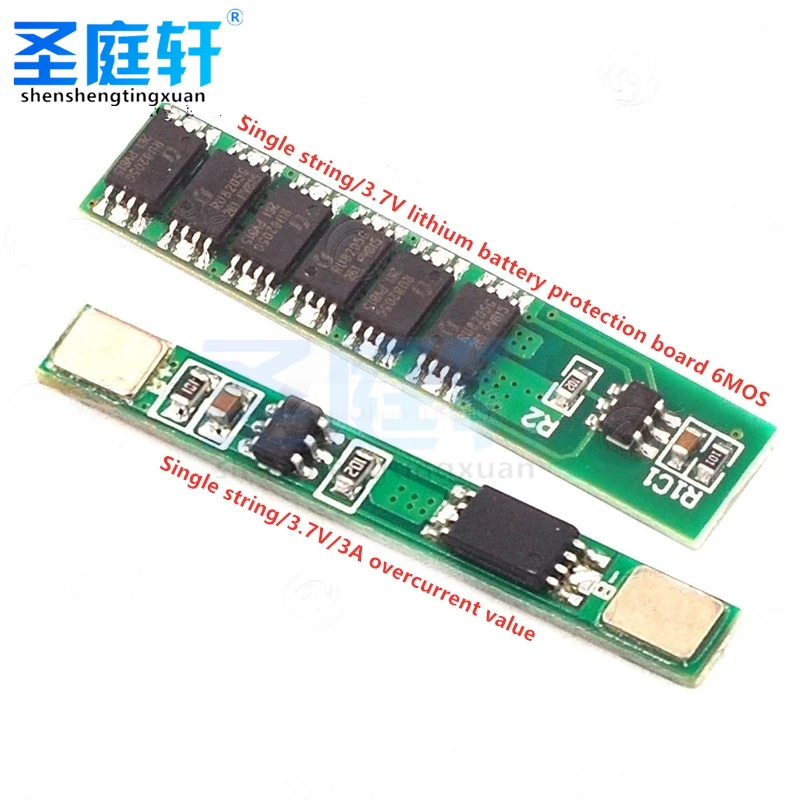

Одиночная строка/3,7 V/3A перегрузки по току и соотношение цена/качество параметр Описание

Описание:
Главный IC имеет функции защиты, такие как защита от перезаряда, переразряда, защита от перегрузки по току и защита от короткого замыкания, а также используется для 3,7 V литиевые батареи различной производительности и формы. Он принимает защиту IC, высокое качество MOSFET, такие как VISHAY, AOS, IR, FR-4 плата с низким коэффициентом температуры, тонкий дизайн, мастерство и комплексное тестирование. Небольшой размер, подходит для многих случаев, которые требуют высокой интеграции и низкой стоимости, и может удовлетворить различные требования к производительности, чтобы обеспечить безопасность и надежность аккумуляторной батареи.

Технические параметры:
Защита от перезаряда обнаружения напряжения: 4,25 ± 0,05 V
Защита от перезаряда выпуск напряжение: 4,23 ± 0,05 V
Переразряда обнаружения напряжения: 2,54 ± 0,1 V
Ток обнаружения перегрузки по току: 1-3A

Основные функции:
Функция защиты от перезаряда, функция защиты от разрядки, функция защиты от короткого замыкания, функция защиты от перегрузки по току.
Инструкции по проводке:
B + подключается к положительному электроду батареи.
B-Подключите отрицательный полюс аккумулятора.
P + является положительным полюсом выхода и ввода аккумулятора
P-это выход батареи и вход отрицательный

Без выходных после подключения, просто используйте 4,2 V для зарядки

Одна строка/3,7 V литиевая батарея Защитная плата 6MOS Описание параметров

Технические параметры:
Защита от перезаряда обнаружения напряжения: 4,25 ± 0,05 V
Защита от перезаряда выпуск напряжение: 4,23 ± 0,05 V
Переразряда обнаружения напряжения: 2,45 ± 0,1 V
Верхний предел непрерывного тока: 12A
Ток обнаружения перегрузки по току: 15а
Напряжение при зарядке: 4,2 V
Размер изделия: 35*7,4*2,2 мм
Компонент IC: DWO01 + 8205A

Основные функции:
Защита от перезаряда, защита от перегрузки, защита от короткого замыкания, защита от перегрузки по току.

Инструкции по проводке:
B + подключается к положительному электроду батареи.
B-Подключите отрицательный полюс аккумулятора.
P +-это положительный вход на выходе аккумуляторной батареи
P-это Выходная и входная отрицательная батарея

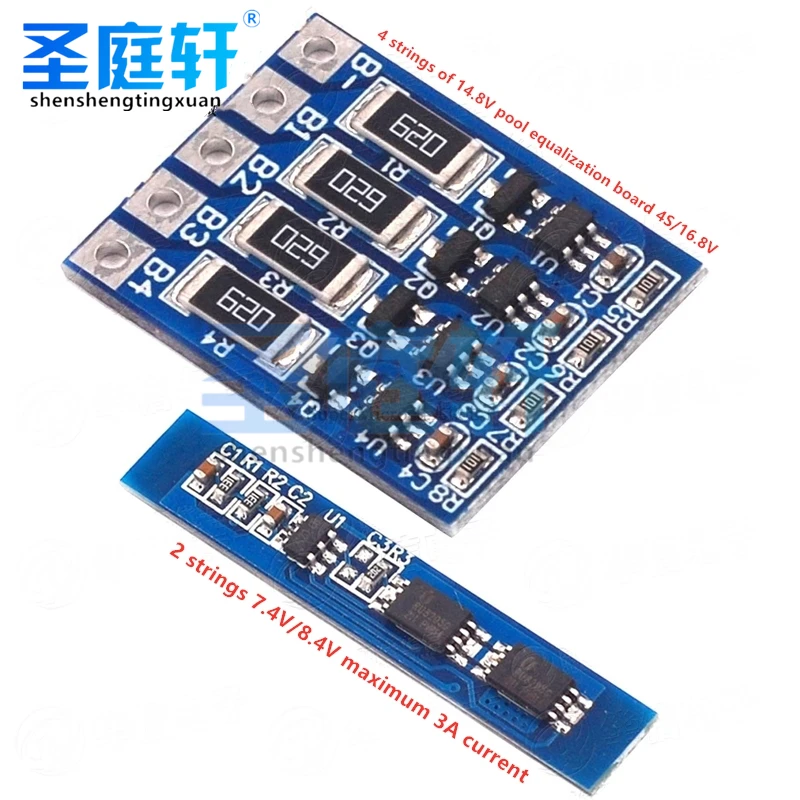

2 серии 7,4 В/8,4 в 3A Описание параметров тока

Эта Защитная панель не может использоваться для литиевых фосфатных батарей железа, грыжи, ручные сверлильные аккумуляторные батареи, электрические аккумуляторные батареи для рыбных машин, аккумуляторные батареи для электрических велосипедов, детские автомобильные батареи, двигатели выше 775 (4A), и 1 Вт светодиодные фонари рыбий глаз для выше, пожалуйста, обратите внимание на клиентов, которые покупают в комбинации!

Характеристики платы защиты литиевой батареи:
Модель: HX-2S-02
Защита от перезаряда Диапазон напряжения: 4,25-4,35 V ± 0,05 V
Размер: 36*6*2,0 мм
Защита от разрядки Диапазон напряжения: 2,5-3,0 V ± 0,05 V
Рабочий ток: 3A
Рабочая температура: -40 --- + 50 ℃
Мгновенный ток: 5A
Условия хранения: -40-+ 80 ℃
Ток покоя: менее 3UA
Эффективная жизнь: более 50000 часов
Внутреннее сопротивление: менее 45 МОм
Защита от короткого замыкания: может быть защищена, необходимо заряжать восстановление
Напряжение при зарядке: 8,4 V-9V

Описание точки сварки:
· B + подключен к положительному электроду батареи;
Подключите B к отрицательному электроду батареи;
· МБ подключается к точке подключения до аккумулятора 1 и аккумулятора 2;
· P + подключен к положительному полюсу зарядного/разрядного терминала (совместно с зарядным терминалом/разрядным терминалом);
· P-подключение к отрицательному электроду зарядного/разрядного терминала (совместно с зарядным терминалом/разрядным терминалом)

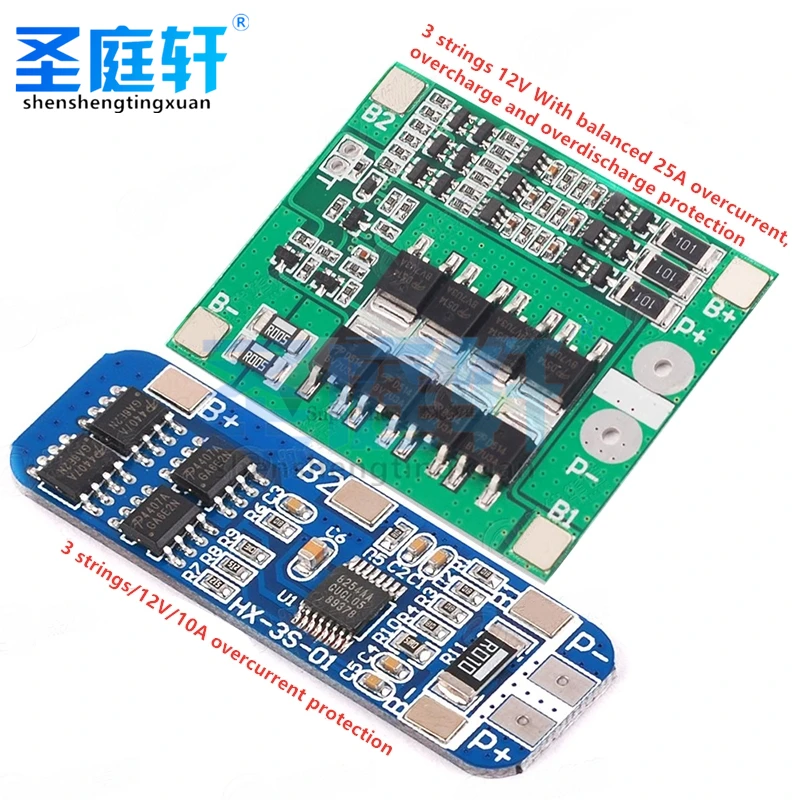

3 серии/12V/10A защита от перегрузок по току и Описание параметров

Описанный диапазон мощности относится к следующим продуктам:
Пылесос Аккумулятор для массажера, светодиодный резервный источник питания, 12V электронные продукты, солнечная уличная лампа аккумулятор, мониторинг резервного питания и другие продукты.

Примечание:
Эта защита доска не может быть использован для железа-литий-ионный полимерный аккумулятор и зарядное устройство ручная дрель аккумуляторные батареи, электрические рыбы машина аккумуляторных батарей, электрический велосипед батареи, 2 шт. в серии с 24V, 775 (4A) или более моторов, 1 Вт рыбий глаз светодиодный свет, Используется для, пожалуйста, обратите внимание на клиентов, которые покупают вышеуказанную комбинацию!

Описание и объяснение:
3 струны (для 3 батарей 18650 или полимерных литиевых батарей в сочетании)
10,8 В (номинальное напряжение полимерного аккумулятора)
11,1 В (18650 или 3,7 в литиевая батарея Номинальное напряжение)
12,6 в (напряжение после полной зарядки литиевой батареи)
Разряд 10A
Защитная панель литиевой батареи
Встроенный: перезарядка, переразрядка, перегрузки по току, защита от короткого замыкания
18650 литиевый аккумулятор

Обзор:
Основной IC использует оригинальные импортные компоненты Seiko. С защитой от функции, такие как защита от перезаряда, от перегрузки, перегрузки по току, короткого замыкания и т. д. он используется для 3,7 V литиевые батареи различного объема и формы. Он принимает Seiko защиты IC, высокое качество MOSFET, таких как VISHAY, AOS, IR, FR-4 низкой температуры коэффициент платы, хорошо продуманный и всестороннее тестирование. Небольшой размер, подходит для многих случаев, которые требуют высокой интеграции и низкой стоимости, может удовлетворить различные требования к производительности и обеспечить безопасность и надежность аккумуляторной батареи.

Характеристики платы защиты литиевой батареи:
Модель: HX-3S-01
Защита от перезаряда Диапазон напряжения: 4,25-4,35 V ± 0,05 V
Размер: 50*16*1,0 мм
Защита от избыточной разрядки Диапазон напряжения: 2,3-3,0 V ± 0,05 V
Рабочий ток: 5-8A
Рабочая температура: -40 --- + 50 ℃
Мгновенный ток: 9-10 А
Условия хранения: -40-+ 80 ℃
Ток покоя: менее 6UA
Эффективная жизнь: более 30000 часов
Внутреннее сопротивление: менее 60 МОм
Защита от короткого замыкания: может быть защищена, задерживается самовосстановление.

Размер защитной платы и Описание устройства:
Размер защитной платы 50*16 * 1.OMM; компоненты являются чипом защиты Seiko S-8254AA и FDS 4435A * 4;

3 серии 12V с сбалансированным 25A перегрузки по току Защита от заряда и разряда параметр Описание

Примечание: для того, чтобы эффект выравнивания был лучше и стабильно сбалансирован, попробуйте использовать источник переключения 13 в для зарядки (ток самоостановки менее 30 мА). Потому что выравнивания ток выравнивания IC составляет около 45mA, и большинство из 12,6 V литиевая батарея зарядных устройств на рынке остановится автоматически, когда зарядный ток никель-металл-ниже, чем 100mA. Если нет выравнивания, не будет заряжаться, в результате чего Напряжение каждой батареи будет несбалансированным. Что касается падения напряжения между напряжением аккумулятора и напряжением выходного терминала, принцип работы этого типа защитной платы является отрицательной защитой. Некоторые из них будет иметь перепада напряжения 0,1-0,3 в тех случаях, когда они связаны друг с другом, и падение напряжения снизится после нескольких циклов зарядки и разрядки., что является нормальным. Зарядное устройство не должно использовать источник питания 12 В как можно больше. На полную зарядку 3 струны литиевых батарей составляет 12,6 V, и 12V источника питания приведет к недостаточной зарядки и резервная плата не защитит его. Он всегда будет заряжен. Долгосрочное использование повлияет на батарею. Жизненный цикл оказывает влияние, спасибо за понимание.

Описанный диапазон мощности относится к следующим продуктам:
Аккумулятор для массажера, светодиодный резервный источник питания, 12 В электронные продукты, солнечная уличная лампа аккумулятор, мониторинг резервного питания и другие продукты.
Примечание: для продуктов с током более 3 а скорость разрядки батареи должна быть больше 3C. Формула расчета: для батареи со скоростью 1С емкость 2000 равна 2ач * 1 = 2А рабочего тока.
3C батарея, 2000 Емкость равна 2AH * 3 = 6A рабочий ток. При использовании батарея нагревается, что означает, что скорость заряда батареи не применима. Этот чехол не может использоваться в течение длительного времени, и аккумулятор будет быстро поврежден.

Вопросы, требующие внимания:
1. Проводка OV (B-), 3,7 V (B1), 7,4 V (B2), 11,1 V (B +) строго согласно диаграмме, не короткое замыкание намеренно!
2. После подключения линии, она должна быть заряжена перед выходом.
3. При подключении 3 комплектов батарей серии убедитесь, что напряжение каждого набора батарей одинаковое. Если они не одинаковые, пожалуйста, заряжайте каждый набор батарей отдельно и используйте их в серии. Во время теста на разрядку аккумулятор с самым быстрым падением напряжения-это плохой аккумулятор.

Описание:
Не смешивайте хорошие батареи и плохие батареи вместе! Чем ближе Емкость/внутреннее сопротивление 3 комплектов батарей, тем лучше! (2 хорошие батареи + 1 плохой эффект использования батареи = 3 плохой эффект использования батареи)

Характеристики платы защиты литиевой батареи:
Модель: HX-3S-FL25A-A
Защита от перезаряда Диапазон напряжения: 4,25-4,35 V ± 0,05 V
Размер: 56*45*4,0 мм
Переразряда Диапазон напряжения: 2,3-3,0 V ± 0,05 V
Максимальный рабочий ток: 20-25A (обратите внимание на тепловыделение)
Рабочая температура: -40 --- + 50 ℃
Верхний предел мгновенного тока: 35-40A
Условия хранения: -40-+ 80 ℃
Ток покоя: менее 30UA
Эффективная жизнь: более 30000 часов
Внутреннее сопротивление: менее 100 МОм
Защита от короткого замыкания: может быть защищена, задерживается самовосстановление.
Ток баланса: 45 мА
Напряжение при зарядке: 12,6 В-13 в
Описание тестовой точки: когда S1 и S2 коротко замыкаются, P + P-будет выходное напряжение, что указывает на то, что вся защита MOS является нормальной. Добавление нормально открытого температурного обнаружения может расширить функцию защиты температуры.

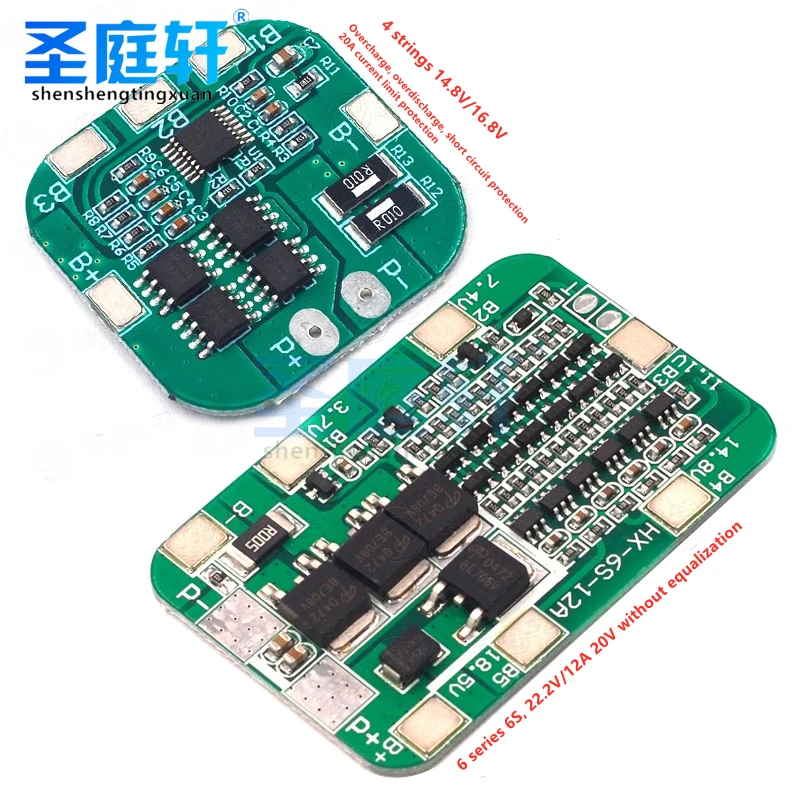

4 серии 14,8 V/16,8 V Защита от перезаряда и разряда Описание параметров 20A

Примечание: Эта Защитная панель не может использоваться для литиевых батарей с фосфатом железа, грыжи, ручные сверлильные аккумуляторные батареи, электрические аккумуляторные батареи для рыбных машин, аккумуляторные батареи для электровелосипедов, детские автомобильные батареи, моторы выше 775 (4A), и 1 Вт рыбий глаз светодиодные фонари. Пожалуйста, обратите внимание на клиентов, которые покупают в вышеуказанной комбинации!

Описанный диапазон мощности относится к следующим продуктам:
Низкомощный инвертор, аккумулятор для массажера, светодиодный резервный источник питания, электронные продукты, солнечная уличная лампа аккумулятор, мониторинг резервного питания и другие продукты.

Примечание: для продуктов с током выше 3 А скорость разряда батареи должна быть выше 3c.
Формула расчета скорости: 1С батарея, 2000 Емкость равна 2ач * 1 = 2А верхний предел рабочего тока.
3C батарея, 2000 Емкость равна 2AH * 3 = 6A верхний предел рабочего тока. Батарея нагревается во время использования, что означает, что скорость заряда батареи не применима. В этот чехол батарея не может использоваться в течение длительного времени, и в случае если батарея будет поврежден быстро.

Примечание 1: проводка 0 В (B-), 3,7 в (B1), 7,4 В (B2), 11,1 В (B3), 14,8 в (B +) строго в соответствии с схемой, не умышленно короткого замыкания!
Примечание 2: после подключения линии, она должна быть заряжена перед выходом. Примечание 3: при подключении 4 комплектов батарей серии убедитесь, что напряжение каждого набора батарей одинаковое. Если они не одинаковые, пожалуйста, заряжайте каждый набор батарей отдельно и используйте их в серии. Во время теста на разрядку аккумулятор с быстрым падением напряжения-это плохой аккумулятор. Объясните: не смешивайте хорошие батареи и плохие батареи вместе! Чем ближе Емкость/внутреннее сопротивление 4 комплектов батарей, тем лучше! (2 хорошие батареи + 2 плохие батареи = 4 плохие батареи).

Характеристики платы защиты литиевой батареи:
Модель: HX-4S-D20
Защита от перезаряда Диапазон напряжения: 4,25-4,35 V ± 0,05 V
Размер: 35*35*3,6 м
Диапазон напряжения при разрядке: 2,3-3.OV± 0,05 В
Максимальный рабочий ток: 10A
Рабочая температура: -40-+ 50 ℃
Верхний предел мгновенного тока: 20A
Условия хранения: -40-+ 80 ℃
Ток покоя: менее 30UA
Эффективная жизнь: более 50000 часов
Внутреннее сопротивление: менее 100mq
Защита от короткого замыкания: может быть защищена, необходимо заряжать восстановление
Напряжение зарядки 16,8-17 в

Размер защитной платы и Описание устройства:
Размер защитной платы 35*35*3,6 мм; Компоненты S-8254AA чипом защиты и D403 * 4

6 s eries 6 S 22.2V12A 20V без описания параметров выравнивания

Примечание: Защитная панель для литиевых батарей не может использоваться для литиевых фосфатных батарей, грыжи, ручные дрели, электрические аккумуляторные батареи для рыбных машин, аккумуляторные батареи для электрических велосипедов, детские автомобильные батареи, мощность моторов выше 550 и 1 Вт светодиодов рыбий глаз. Освещение, пожалуйста, обратите внимание на клиентов, которые покупают вышеуказанную комбинацию!

Описанный диапазон мощности подходит для следующих продуктов: Аккумулятор для массажера, светодиодный резервный источник питания, 12 В электронные продукты, солнечная уличная лампа аккумулятор, мониторинг резервного питания и другие продукты.

Примечание: для продуктов с током выше 3 А скорость разряда батареи должна быть выше 3c. Формула расчета увеличения: 1С увеличение батареи, 2000 Емкость равна 2ач * 1 = 2А рабочий ток. 3C батарея, 2000 Емкость равна 2AH * 3 = 6A рабочий ток. При использовании батарея нагревается, что означает, что скорость заряда батареи не применима. Этот чехол не может использоваться в течение длительного времени, и аккумулятор будет быстро поврежден

Примечание 1: проводка 0 В (B-), 3,7 в (B1), 7,4 В (B2), 11,1 В (B3), 14,8 в (B4), 18,5 в (B5), 22,2 в (B +) строго в соответствии с схемой, не замыкайте специально!

Примечание 2: после подключения линии, она должна быть заряжена перед выходом. Примечание 3: при подключении 6 групп батарей серии убедитесь, что напряжение каждой группы батарей одинаковое. Если они не одинаковые, пожалуйста, заряжайте каждую группу батарей отдельно и используйте их в серии. Во время теста на разрядку аккумулятор с самым быстрым падением напряжения-это плохой аккумулятор.

Объясните: не смешивайте хорошие батареи и плохие батареи вместе! Чем ближе Емкость/внутреннее сопротивление 6 батарей, тем лучше! (4 хорошие батареи + 2 плохие батареи = 6 плохих батарей).

Описание и объяснение:
6 струн (для 6 аккумуляторов 18650 или полимерных литиевых батарей в сочетании)
21,6 в (номинальное напряжение полимерного аккумулятора)
22,2 в (18650 или 3,7 в литиевая батарея Номинальное напряжение)
25,2 в (напряжение после полной зарядки литиевой батареи)
Разрядка 22A (относится к предельному ограничению тока разряда)

Защита от перезаряда Диапазон напряжения: 4,25 V ± 0,05 V
Защита от разрядки Диапазон напряжения: 2,5 V ± 0,05 V
Ток покоя: менее 30uA
Напряжение зарядки: 25,2-26 в
