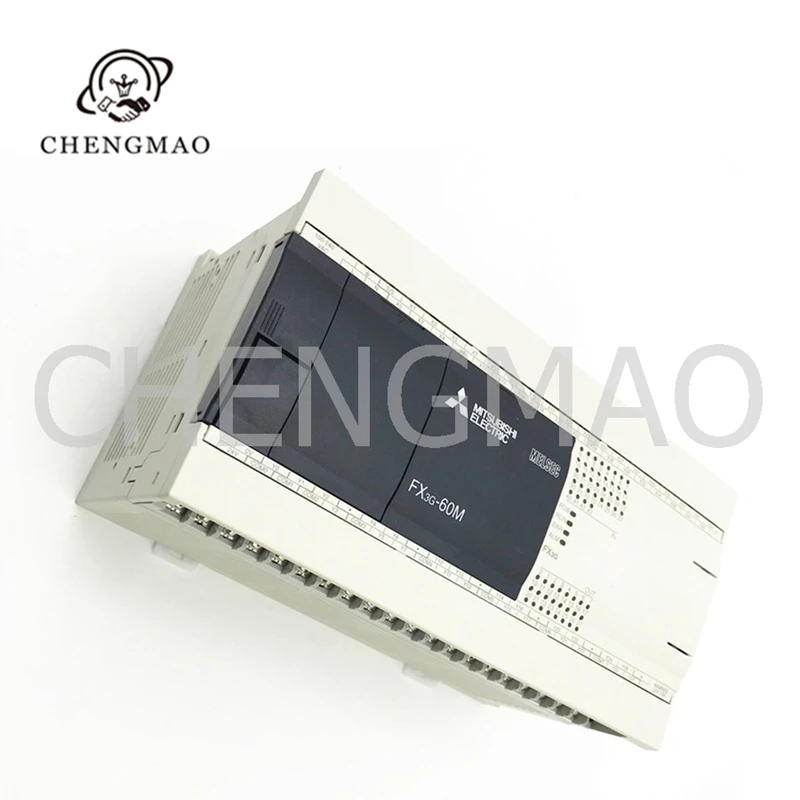

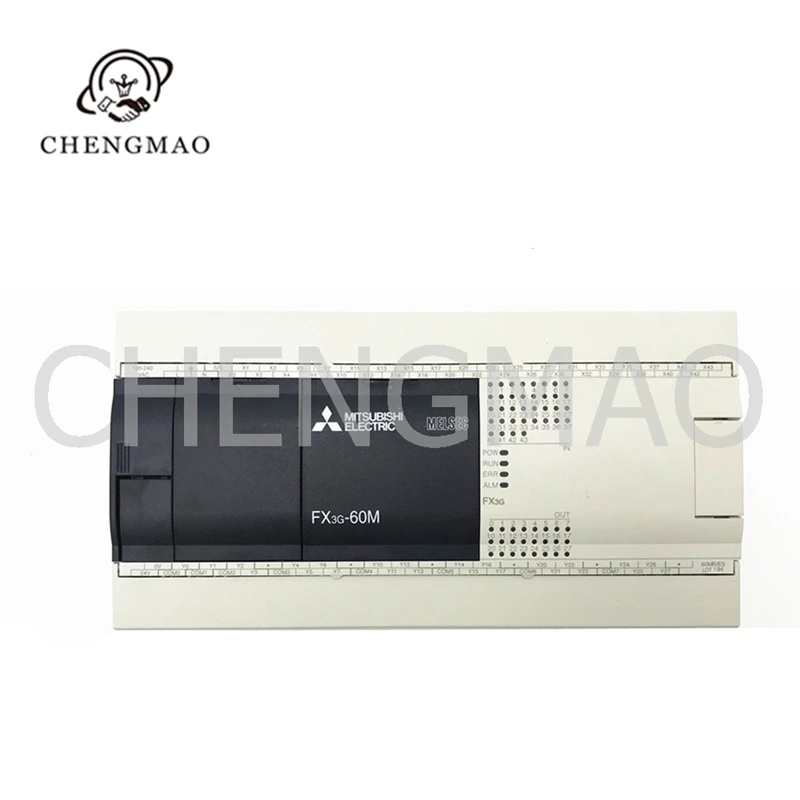

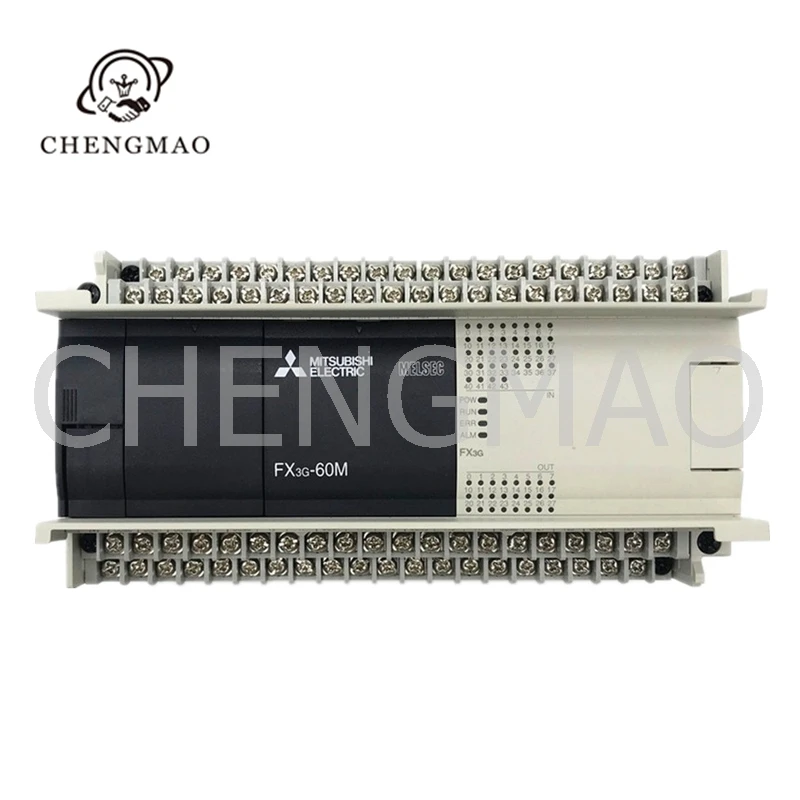

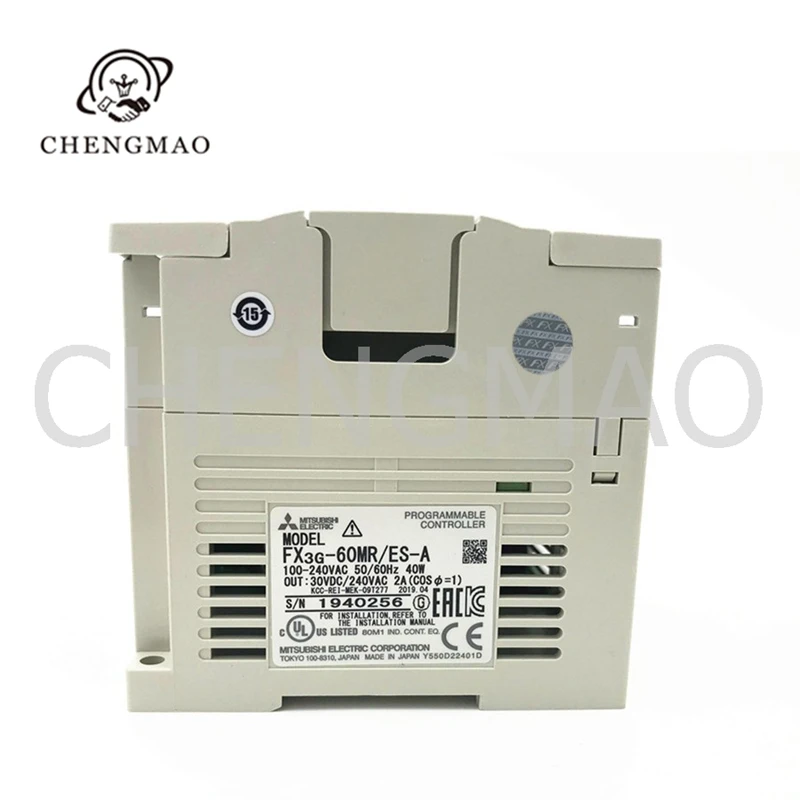

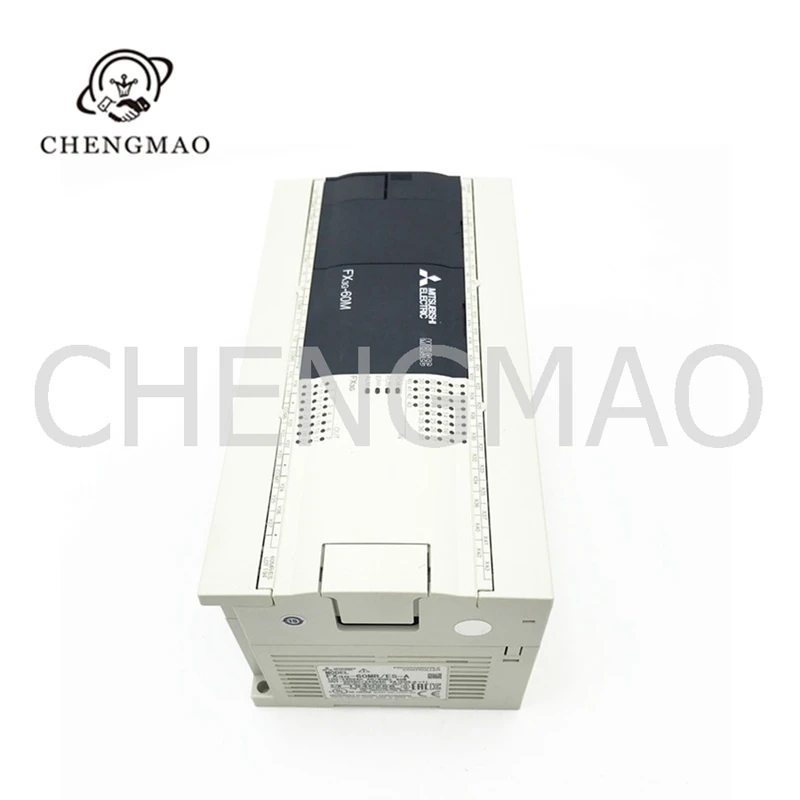

Япония Mitsubishi FX3G Серия PLC расширение модуля

FX3G-14MR-DS/ FX3G-14MR-DS/ FX3G-14MT-ES-A/ FX3G-14MT-ESS/ FX3G-14MT-DS/ FX3G-14MT-DSS/

FX3G-24MR-DS/ FX3G-24MR-ES-A/ FX3G-24MT-ES-A/ FX3G-24MT-ESS/ FX3G-24MT-DS/ FX3G-24MT-DSS/

FX3G-40MR-DS/ FX3G-40MR-ES-A/ FX3G-40MT-ES-A/ FX3G-40MT-ESS/ FX3G-40MT-DS/ FX3G-40MT-DSS/

FX3G-60MR-DS/ FX3G-60MR-ES-A/ FX3G-60MT-ES-A/ FX3G-60MT-ESS/ FX3G-60MT-DS/ FX3G-60MT-DSS

Mitsubishi FX3G PLC имеет встроенную программную память большой емкости с максимальной скоростью 32K. В стандартном режиме основная скорость обработки инструкций может достигать 0,21 МКС. Кроме того, количество устройств, которые значительно расширены, позволяет редактировать программы и обрабатывать данные более свободно. Кроме того, FX3G также выполняет превосходство с точки зрения операций с плавающей точкой и обработки прерывания.

Корпус Mitsubishi FX3G PLC поставляется с двумя высокоскоростными интерфейсами связи (RS422 и USB), которые могут использоваться синхронно, а выбор конфигурации связи более гибкий. Основной блок выходного типа транзистора имеет встроенный максимальный трехосевой импульсный выход 100 кГц ****, который может быть легко установлен инструкциями по редактированию программного обеспечения.

Что касается защиты программы, FX3G имеет важный прорыв. Два уровня паролей можно установить для различия между производителями устройств и конечными пользователями. Функция защиты программы паролей блокирует PLC до тех пор, пока не будет загружена новая программа.

ПЛК третьего поколения серии FX3G улучшил масштабируемость продукта и имеет уникальный метод расширения двойной шины. Используйте левую шину для расширения подключения аналогового/коммуникационного адаптера (до четырех), эффективность передачи данных выше, и работа по программированию упрощена; правая шина полностью совместима с оригинальной системой и может быть подключена к серии FX. Традиционное расширение ввода/вывода и специальные функциональные модули. Две расширительные платы также могут быть установлены на базовом блоке, который может сочетаться с самой интимной системой управления в соответствии с потребностями клиентов.

Представление о производительности

Мощность Технические характеристики: AC100-240V 50/60Hz
Мощность Потребляемая мощность: 31 Вт (14-модель точки), 32 Вт (24-модель точки), 37 Вт (40-модель точки), 40 Вт (четырёхъядерный 64-разрядный процессор модель точки)
Источник питания: максимум 30A 5 мс или меньше/AC100V, максимум 50A 5 мс или меньше/AC200V
Характеристики входного сигнала: DC24V, 5 ~ 7 мА (без контакта напряжения или мойки Вход: NPN открытый коллектор транзистор вход, вход источника: PNP открытый коллектор транзистор вход)
Характеристики выхода: выход транзистора: 0.5A/1 точка, 0.8A/4 точки общий терминал DC5 ~ 30V
Входное и выходное расширение: может быть подключено к расширительному устройству для серии FX2N
Память программы: Встроенный 32000 шаг EEPROM, опционально: 32000 шаг EEPROM компонент памяти
Функция часов: Встроенные часы в режиме реального времени (с командой настройки времени, командой сравнения времени, функцией компенсации leap year), ежемесячная ошибка ± 45 секунд/25 ° C
Данные часов хранятся в течение 10 дней со встроенными конденсаторами (могут храниться более 10 дней с дополнительным аккумулятором)
Встроенный порт: USB: 1ch (Mini-B, 12 Мбит/с изоляция оптопары)
RS-422: 1ch (Mini-DN 8Pin максимум 115,2 кбит/с)
Инструкции: 29 основных инструкций, 2 команды ступенчатой лестницы, 112 команд приложения
Скорость обработки: 0,21 МКС (стандартный режим), 0,42 МКС (расширенный режим), инструкции по применению: 0,5 ~ сотни мкс/Инструкция
Высокоскоростная обработка: команда обновления входного и выходного сигнала, регулировка входного фильтра, функция прерывания входного сигнала, функция прерывания таймера, функция захвата импульса
Максимальное количество точек ввода и вывода: 256 точек (основной блок, точки ввода/вывода устройства расширения 128 точек и удаленные точки ввода/вывода CC-Link в общей сложности 128 точек)
Вспомогательное реле: 7680 точек/таймер: 320 точек
Счетчик 16-бит счетчик: 200 точек, 32-разрядный пяточная часть: 35 очков
32-битный счетчик для высокой скорости: [однофазный] 60 кГц/4 точек касания, 10 кГц/2 точек касания, [2 Фаза] 30 кГц/2 точек касания, 5 кГц/1 точка .... Максимум 6 точек
Регистр данных: обычно используется 8000 точек, Расширьте регистр 24000 точек, Расширьте регистр файлов 24000 точек, индекс с 16 точками
Аналоговый потенциометр: Встроенный 2 точки, Функциональная плата расширения для работы потенциометра (скоро) может увеличить 8 точек
Функциональная карта расширения: 14/24 точек Основной блок: один слот #40/60 точек Основной блок: 2 слота
Специальный адаптер: базовый блок 14/24 точек: для аналогового и коммуникационного соединения, один может быть подключен к каждому базовому блоку #40/60 точек: два для аналога и связи, но в сочетании с расширительной панелью функций, существует ограничение на количество соединений
Специальные Расширения: 4
Поддержка передачи данных: RS-232C, RS-485, RS-422, Подключение периферийных устройств, простое подключение к ПК, параллельное соединение, компьютерная связь, CC-link, CC-link/LT, без программной связи
Поддержка программного обеспечения программирования: GX разработчик Ver.8.72A позже (встроенный драйвер USB)
Выбор модели периферийных устройств: Выберите FX3G или FX1N (C), FX2N (C), FX2 (C). Однако существуют ограничения на использование FX1N(C), FX2N(C) и FX2(C).

Члены серии FX3G

FX3G-14MR/ES-A базовый блок со встроенным 8 дюймов/6 выходов (реле), источник питания переменного тока
FX3G-24MR/ES-A базовый блок со встроенным 14 входом/выходом (реле), источник питания переменного тока
FX3G-40MR/ES-A базовый блок со встроенным 24 дюйма/16 выхода (реле), источник питания переменного тока
FC3G-60MR/ES-A Основной блок со встроенным 36-в/24-out (реле) схема соединений для настройки источника питания
Основной блок FX3G-14MT/ES-A, встроенный 8 дюймов/6 дюймов (тип утечки транзистора), источник питания переменного тока
Основной блок FX3G-24MT/ES-A, встроенный 14 дюймов/10 дюймов (тип утечки транзистора), источник питания переменного тока
Основной блок FX3G-40MT/ES-A, встроенный 24 В/14 выход (тип утечки транзистора), источник питания переменного тока
Основной блок FX3G-60MT/ES-A, встроенный 36 дюймов/24 выхода (тип утечки транзистора), источник питания переменного тока
FX3GA-24MR-CM Основной блок со встроенным 14 входом/выходом (реле), источник питания переменного тока
FX3GA-40MR-CM основной блок, Встроенный 24 В/16 Выход (реле), источник питания переменного тока
FC3GA-60MR-CM Основной блок со встроенным 36-в/24-out (реле) схема соединений для настройки источника питания
FX3GA-24MT-CM основной блок, встроенный 14 дюймов/10 дюймов (тип утечки транзистора), источник питания переменного тока
FX3GA-40MT-CM основной блок, Встроенный 24 В/14 выход (тип утечки транзистора), источник питания переменного тока
FX3GA-60MT-CM основной блок, встроенный 36 дюймов/24 дюйма (тип утечки транзистора), источник питания переменного тока
