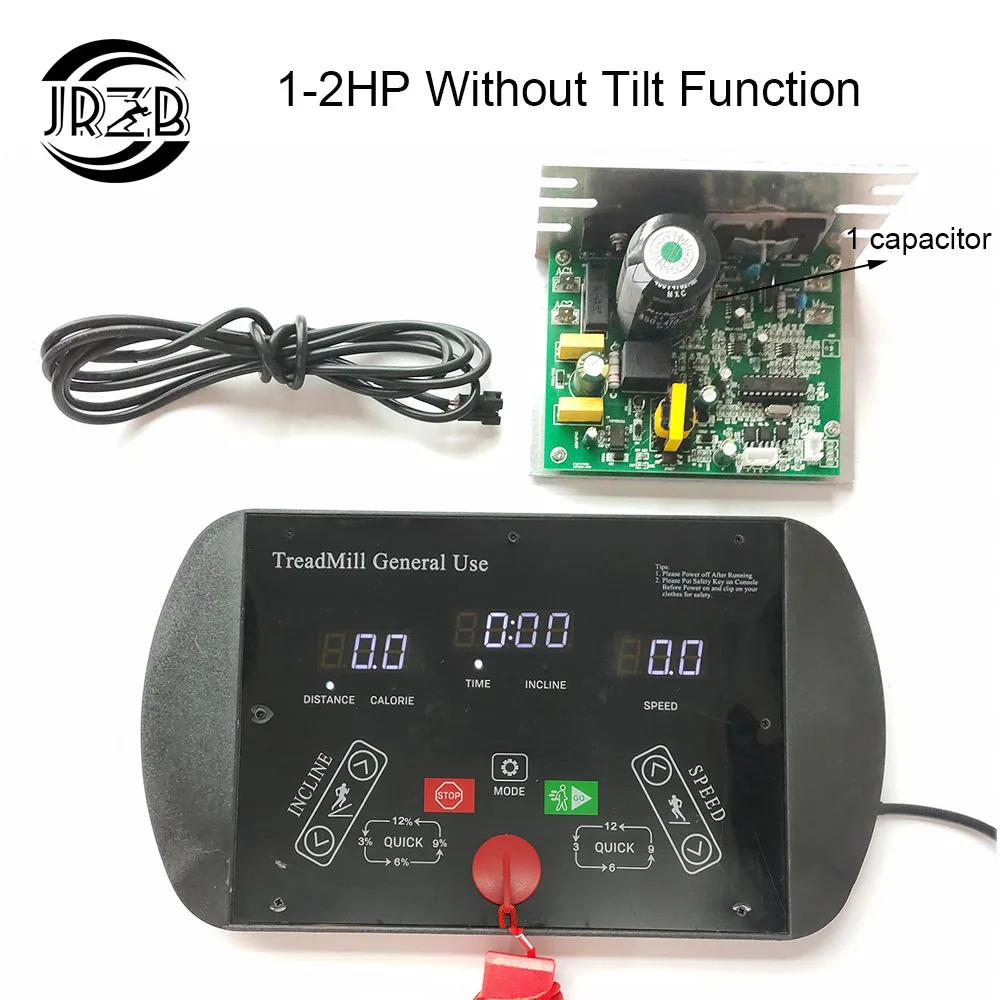

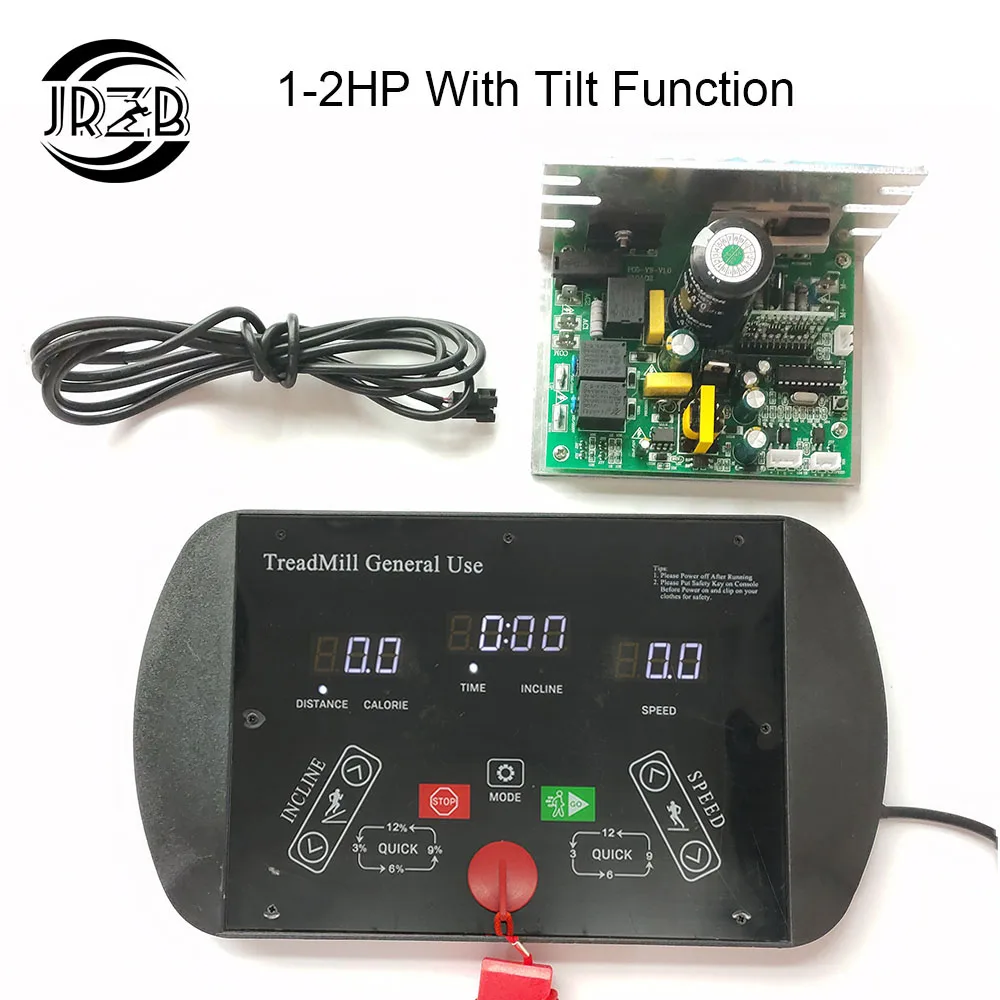

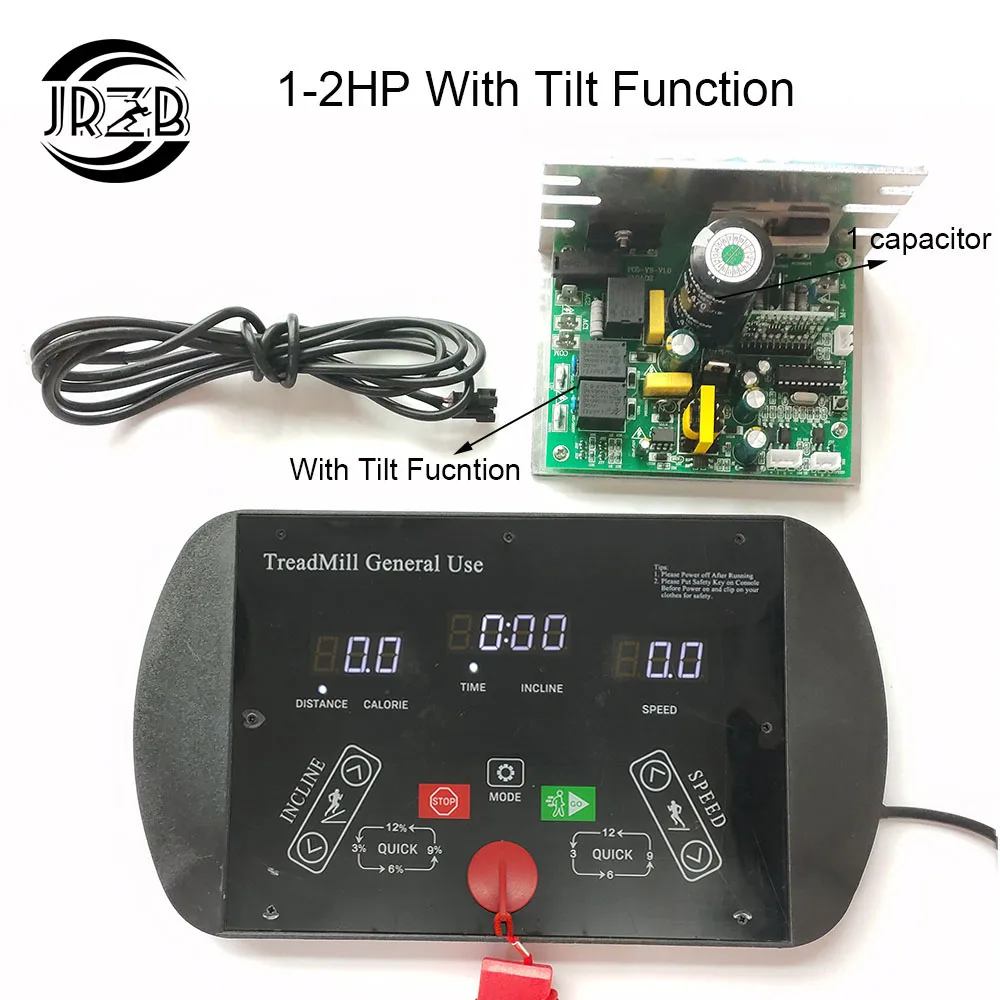

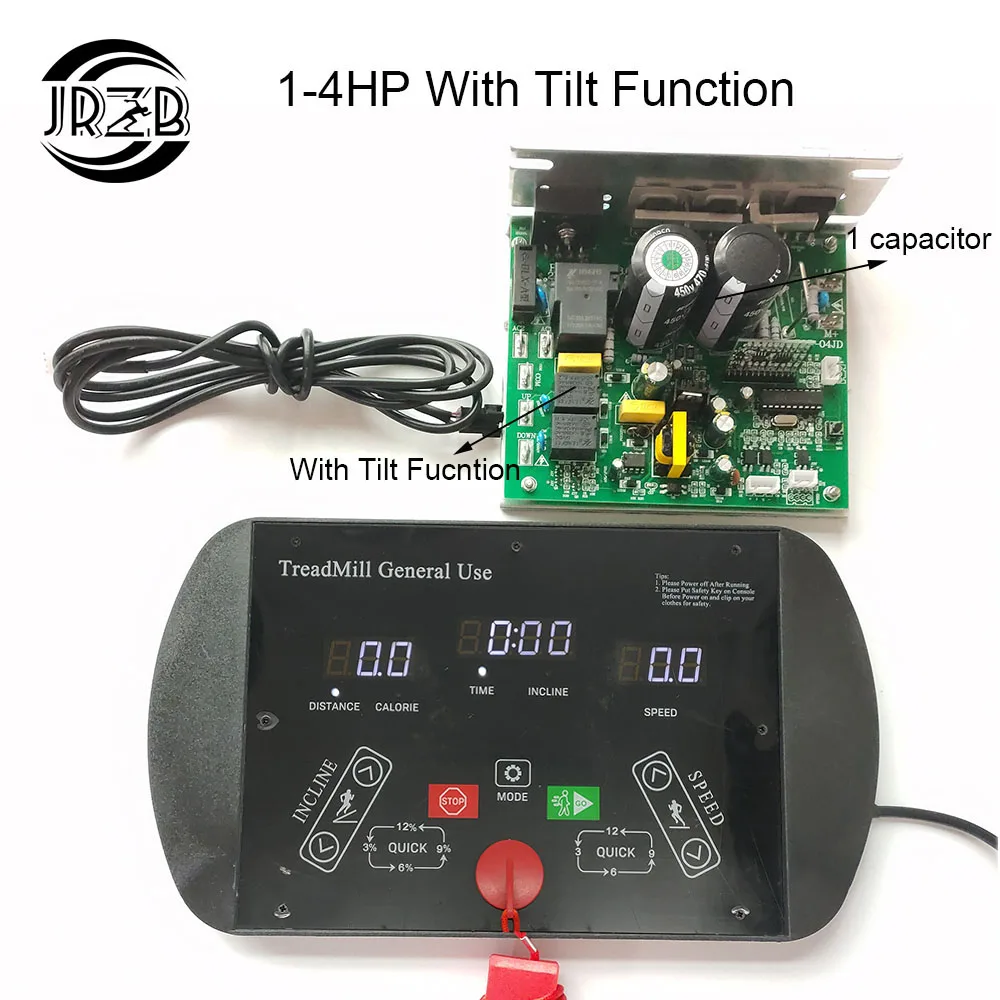

Универсальная панель управления контроллер для беговой дорожки, универсальный дисплей, сенсорная панель, верхний привод консоли, все 1,0-л.с., регулируемый двигатель постоянного тока

Посылка входит

Консоль x1
Контроллер двигателя x1

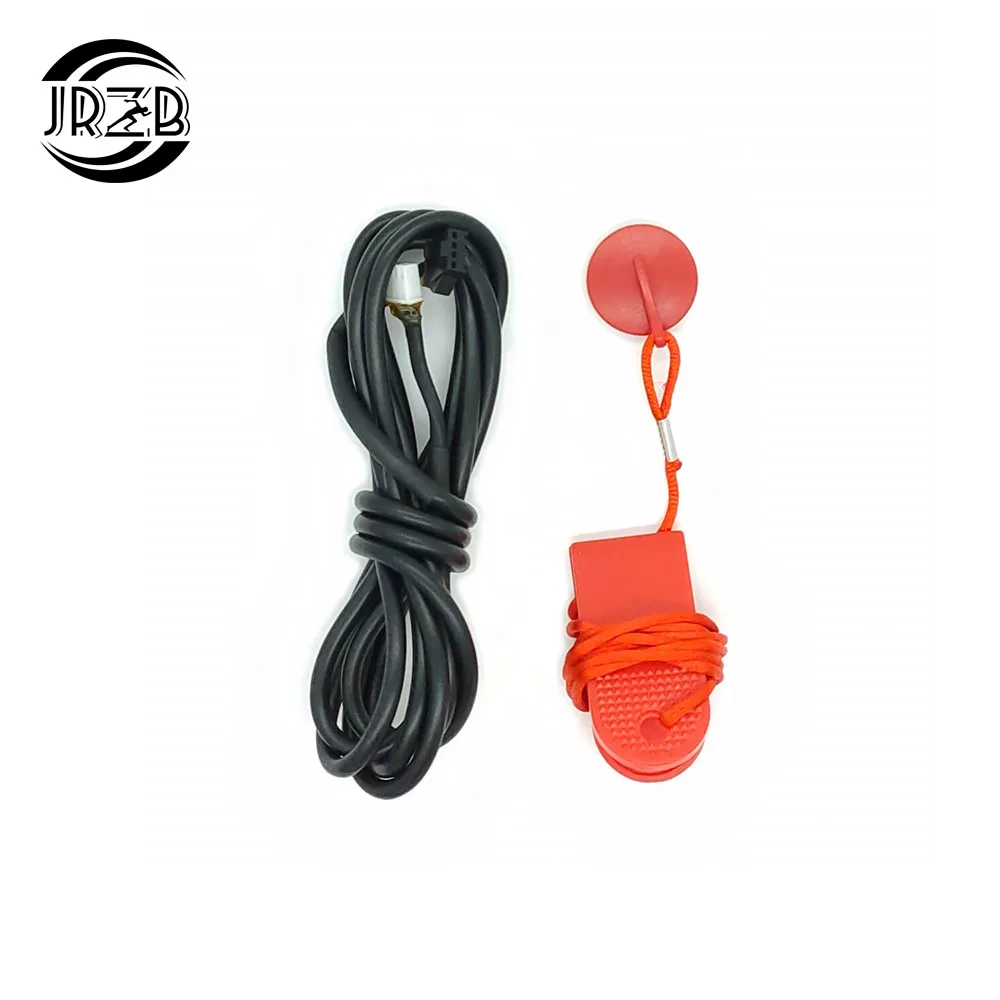

Ключ Безопасности x1
Кабель x1

Параметры

1. Вход переменного тока 85 В ~ 255 в. Подать заявку только на двигатель постоянного тока 90-260 в!

2. Этот набор контроллеров может работать на 100% без датчика скорости, поэтому не беспокойтесь.

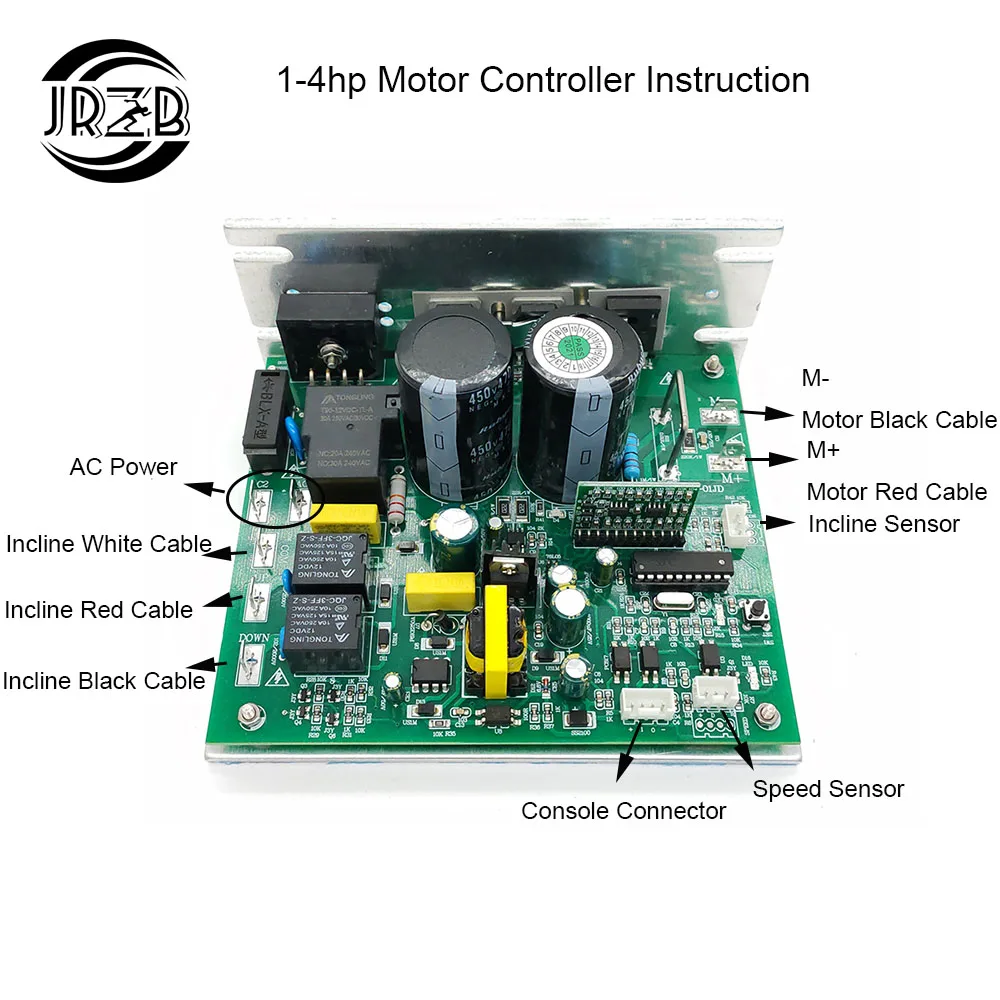

3. Контроллер этого комплекта с 3 контактами. Если ваш датчик скорости примагничен только с 2 контактами, подключите 2 контакта к 2 из 3 контактов контроллера, это нормально!

Гарантия

1. Полученный вами контроллер уже протестирован с радиатором, новый и с гарантией 90 дней.

2. Бесплатный возврат или возмещение, если плата получена:
Не соответствует описанию/отличается от реального фото/не работает/сломан.

Как определить неисправный контроллер

E01: Сбой связи, сбой датчика;
E02: вам лучше сначала проверить двигатель, чтобы проверить, есть ли какие-либо проблемы с двигателем, если двигатель работает нормально, то необходимо сменить контроллер.
E03: неисправность датчика; Беговая дорожка запустится несколько секунд, затем покажет E03;
E04: обычно при перегрузке по току на контроллере обычно сгорают компоненты;
E08: может быть неисправность управления двигателем подъемника.
E07: проблема с ключом безопасности (пожалуйста, установите ключ безопасности на консоль после включения, иначе покажет E07)

Проверьте правильность работы двигателя

Перед размещением заказа убедитесь, что с двигателем нет проблем. Двигатель может быть протестирован методом, показанным на рисунке ниже. Если двигатель работает плавно от аккумулятора 2*5 #, это означает, что двигатель исправен. Если работа не плавная или не работает, это означает, что двигатель сломан.

Пожалуйста, убедитесь:
A. Производительность двигателя ОК
B. Функция передачи ОК, особенно лента, нормальная смазка.
C. Работает только для домашней беговой дорожки с двигателем постоянного тока.

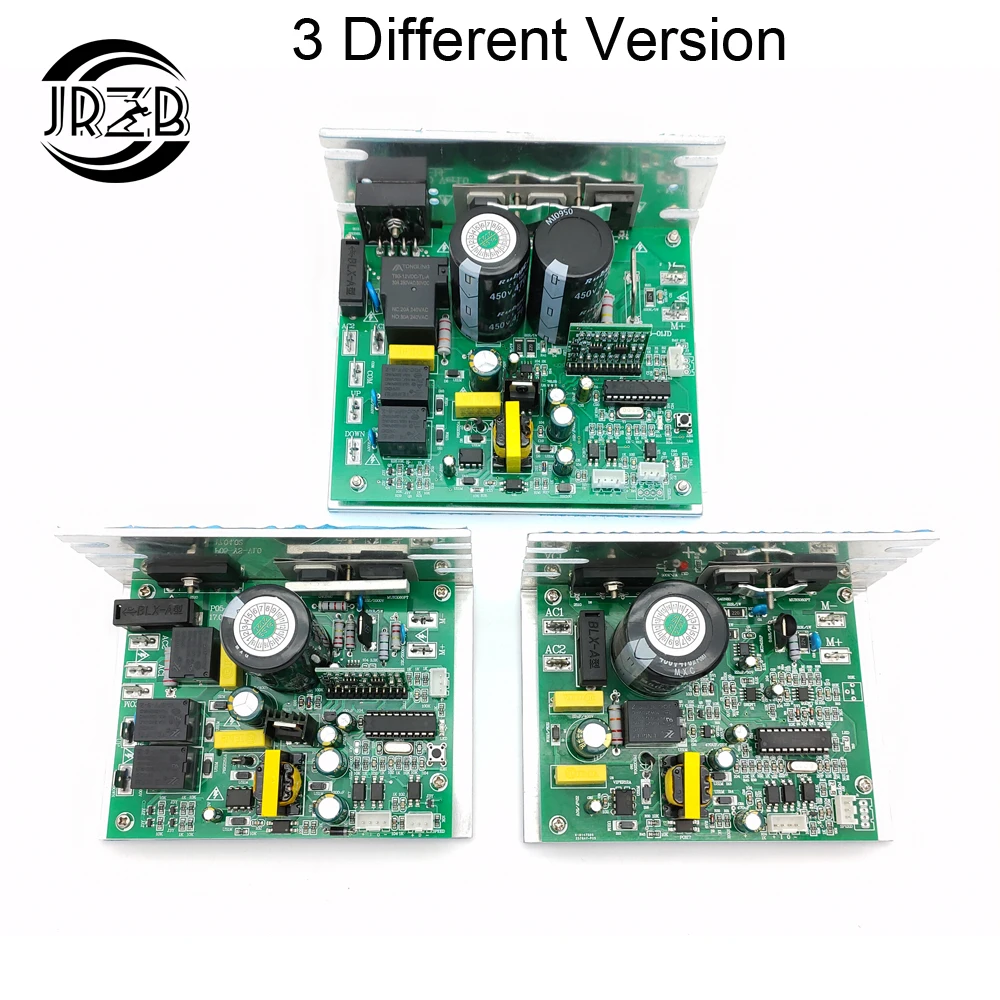

Настоящая фотография

Как определить неисправный контроллер

E01: Сбой связи, сбой датчика;
E02: вам лучше сначала проверить двигатель, чтобы проверить, есть ли какие-либо проблемы с двигателем, если двигатель работает нормально, то необходимо сменить контроллер.
E03: неисправность датчика; Беговая дорожка запустится несколько секунд, затем покажет E03;
E04: обычно при перегрузке по току на контроллере обычно сгорают компоненты;
E08: может быть неисправность управления двигателем подъемника.
E07: проблема с ключом безопасности (пожалуйста, установите ключ безопасности на консоль после включения, иначе покажет E07)

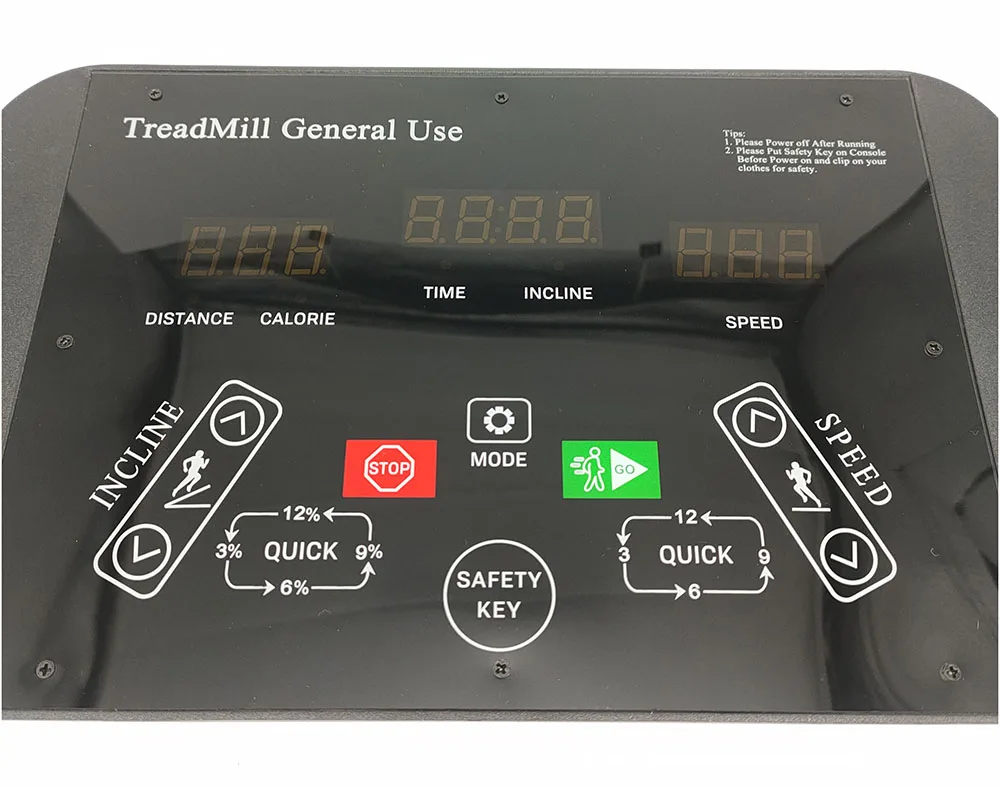

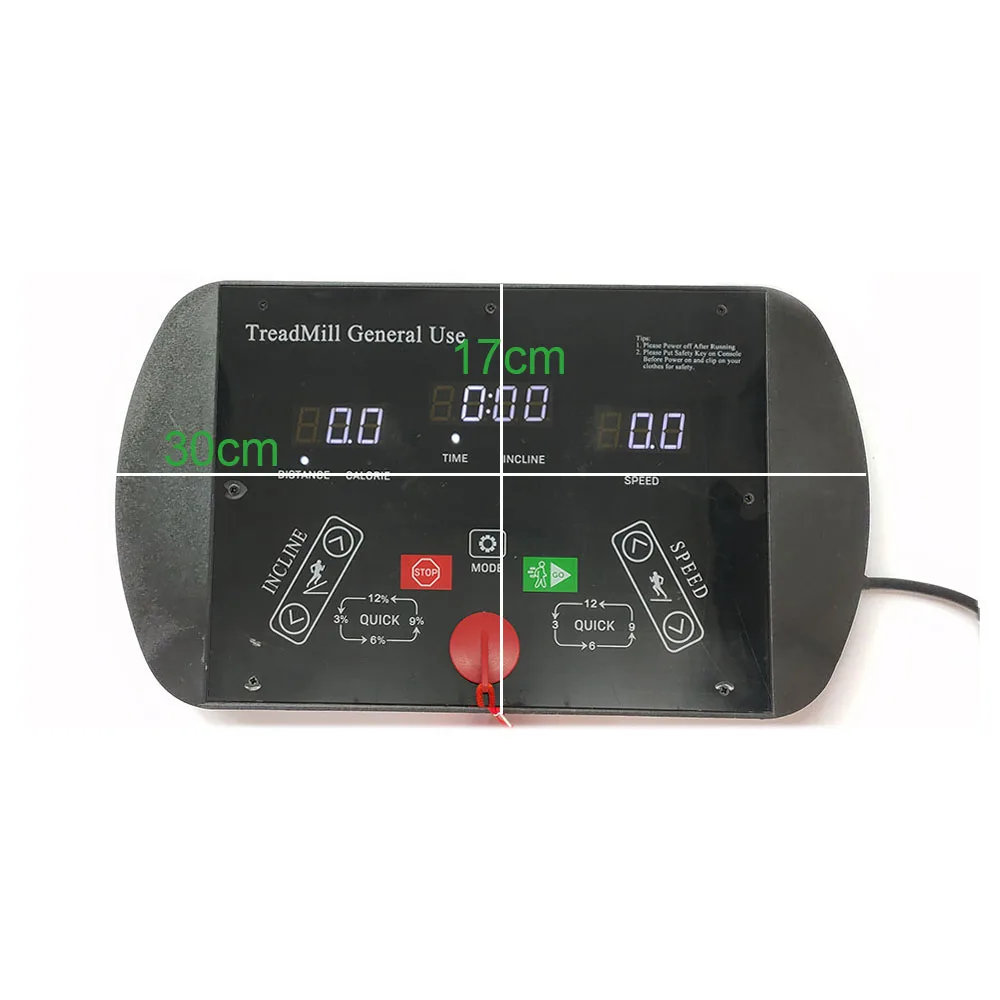

【 Дисплей: 】 цифровая трубка, светодиодный дисплей; Сенсорная кнопка
【Содержимое дисплея: скорость беговой дорожки, время упражнений, расстояние движения, калории и наклон
【Функция клавиш: клавиша запуска/остановки, клавиша настройки режима, клавиша скорости плюс или минус, клавиша наклона плюс или минус, клавиша быстрого доступа, клавиша наклона;
【Функция приборной панели: режим обратного отсчета, режим обратного отсчета расстояния, режим обратного отсчета калорий, встроенная программа движения;
【Установка: 】 можно закрепить с помощью двустороннего клея в оригинальной поверхности корпуса; Или встроить в оригинальную беговую дорожку приборной панели окно дисплея

Настройка

Power on→удалите безопасность →нажмите кнопку «режим» 3 секунды → 100 покажет на пульте →приложение, нажав кнопки «Пуск» и «Скорость +-», нажмите кнопку «Пуск» → нажмите кнопку «Пуск» еще раз, чтобы сохранить настройки.

Keyno. Определение диапазона по умолчанию

101 минимальная скорость 1,0 0,5-3,0

102 Максимальная скорость 12 3,0-16

103 скорость калибровки 13,5 1,0-20,0

104/

105 функция наклона 10,0 10,0 (без наклона)/10,1 (наклон)

Датчик 106 22,1

107 сила скручивания 3,0 0,5-20,0


PS: 103 соответствует калибровке скорости двигателя, чем больше установленное значение, тем меньше выходная скорость двигателя;

Если без датчика, 103 соответствует большему значению, чем больше выходная скорость двигателя.

106 -- 21,9 = с оптическим датчиком 22,0 = с магнитным датчиком 22,1 = без датчика (этот комплект может работать без датчика)

107 -- если скорость беговой дорожки слишком высокая или слишком низкая, необходимо отрегулировать силу скручивания.

Если без датчика, 103 соответствует большему значению, чем больше выходная скорость двигателя.

FAQ

А. Как установить максимальную скорость 16 км/ч? (максимальная скорость 12 км/ч)

1. Снимите защитный ключ

2. Нажмите кнопку «mode» в течение 3 секунд, пока не увидите 100

3. Дважды нажмите кнопку «Пуск», пока не увидите 102, число на правой стороне 102-это максимальная скорость по умолчанию-12

4. Нажмите скорость +, чтобы отрегулировать максимальную скорость, максимум 16

5. Нажмите кнопку «Пуск», чтобы сохранить эту настройку

6. Поместите ключ безопасности на дисплей-ок сейчас.

B: Как подключить датчик скорости?

Для этого набора не нужен датчик скорости

С. Можно ли отрегулировать наклон? Наклон не работает.

Да, шаги, как показано ниже

1. Снимите защитный ключ

2. Нажмите кнопку «mode» в течение 3 секунд, пока не увидите 100

3. Нажмите кнопку «Пуск» несколько раз, пока не увидите 105

4. 105 = 10,1 означает функцию наклона, 10,5 = 10,0 без функции наклона

5. Нажмите кнопку speed + _ для настройки 10,0/10,1

5. Нажмите кнопку «Пуск», чтобы сохранить эту настройку

6. Поместите ключ безопасности на дисплей-ок сейчас.

D. Как установить силу крутящего момента

1. Снимите защитный ключ

2. Нажмите кнопку «mode» в течение 3 секунд, на дисплее отобразится 100.

3. Нажмите кнопку «Пуск» несколько раз, пока не увидите на дисплее «107». (PS: 107 не является значением, это означает силу крутящего момента)

4. Установите значение «1,0», нажмите «speed-» (PS: обычно Значение силы крутящего момента по умолчанию 3,5/5,1, F04 означает слишком большое усилие крутящего момента, необходимо снизить значение до 1,0)

5. Нажмите «Пуск», чтобы сохранить эту настройку.

Хорошая упаковка

Как найти другие модели контроллера двигателя?

Доступны специальные фирменные контроллеры. Для получения любой другой информации, пожалуйста, свяжитесь с нами.
