Модуль считывания RFID-карт для Arduino UART 125 кГц EM4100 RDM6300 (RDM630) 1 шт. |

Модуль считывания RFID-карт для Arduino UART 125 кГц EM4100 RDM6300 (RDM630) 1 шт. |

Запуск нового продукта: RDM8800 модуль карты считывания NFC/RFID

Загрузка данных: http://yunpan.taobao.com/s/1fQctLfjESo?spm=a220o.1000855.0.0.sQpPx2

Прямой последовательный выход:

1. Проводка модуля кардридера RDM6300 следующая: источник питания 5 В

2. Макетная плата может сгореть и написать пустую программу:

Установка void (){}

Void loop(){}
3. Помощник последовательного порта или устройство чтения карт последовательного порта IDE Выходные данные:

Формат вывода-это шестнадцатеричный стартовый кадр + идентификационный код + контрольный код + стоп-кадр, например, номер на идентификационном теге составляет 0008565187, а выходные данные указаны ниже.



Преобразование между шестнадцатеричным

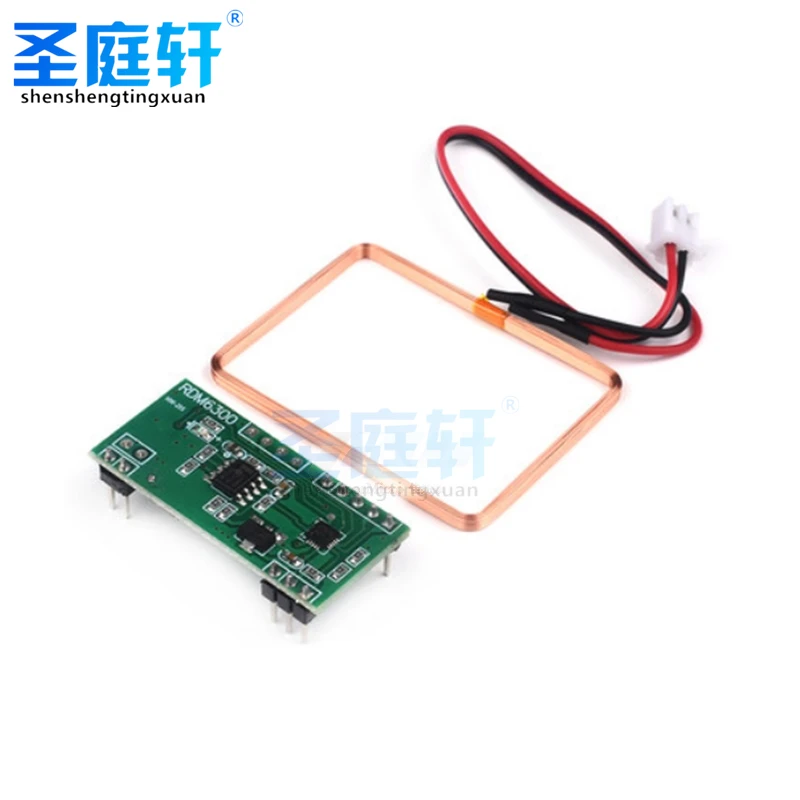

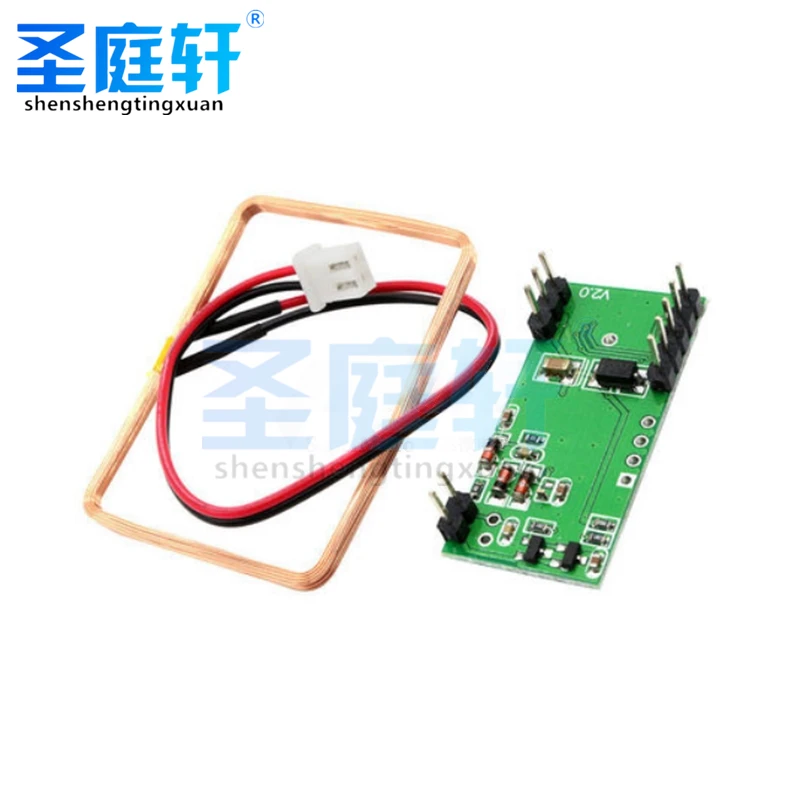

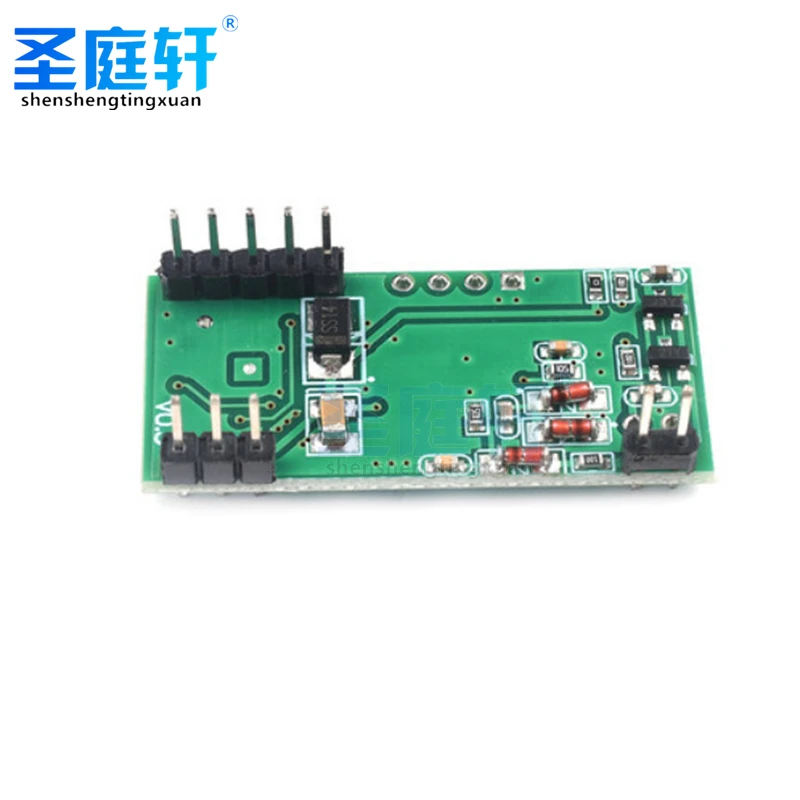

Бесконтактный модуль радиочастотной идентификационной Карты серии RDM630 с использованием усовершенствованной схемы приема радиочастоты и встроенной конструкции микроконтроллера в сочетании с эффективным алгоритмом декодирования, завершает прием данных совместимой с идентификационной картой EM4100. Обладает характеристиками высокой чувствительности приема, низким рабочим током и высокой стабильностью. Подходит для различных радиочастотных идентификационных приложений, таких как контроль доступа, посещаемость, зарядка, защита от кражи и патрулирование.

Максимальное расстояние считывания составляет 5 см. Катушка индуктивности 47 ~ 68uH

Модуль считывания карт RFID, обычно используемый иностранными пользователями, может считывать RFID-карты серии 125K EM4100. Модуль прост в использовании. После подачи питания последовательный порт подключается к основной плате. Когда карта RFID входит в диапазон чтения карты, модуль отправит ей номер карты напрямую через UART. Простой контроль доступа может быть реализован путем подключения к релейному модулю.
