Высокая Мощность ШИМ затемнения модуль контроля скорости Соленоидный клапан номер частоты рабочего цикла Регулируемая задержка цикла ZK-PP2

Описание:

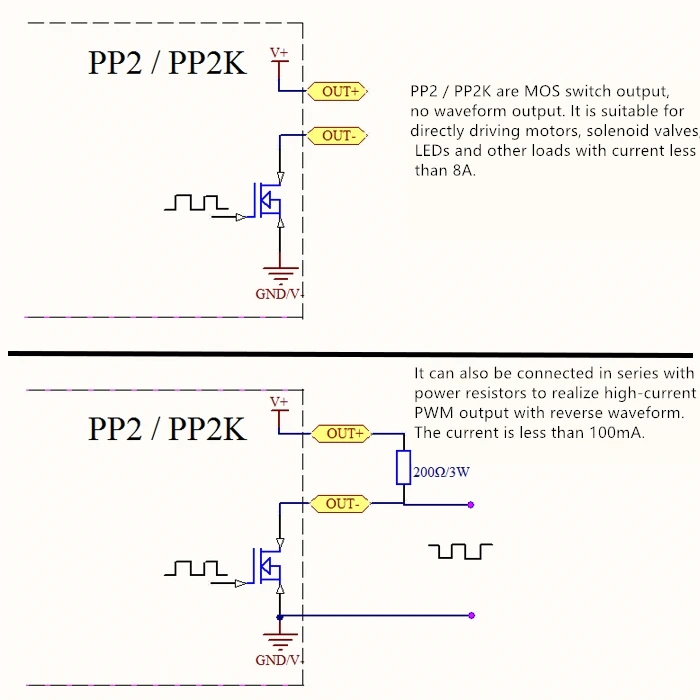

Обратите внимание, что когда Мощный драйвер PWM (тип PP2 и PP2K) не подключен к нагрузке, нет формы волны, и форма волны только после подключения нагрузки. Внутренняя схема приведена ниже:


Различные практические варианты:
1. Светодиодный регулировка яркости, частота и рабочий цикл можно регулировать
2. Регулировка скорости двигателя, частота и рабочий цикл можно регулировать
3. Управляйте соленоидным клапаном, чтобы тянуть и отпускать, можно установить автоматический цикл, задержку на выходе, время цикла (или бесконечный цикл).
4. Контролируйте включение и выключение оборудования, проверяйте усталость переключателя, провисание напряжения и другие тесты для проверки надежности клиентского оборудования.
5. Запуск нагрузки с задержкой, время задержки может быть установлено, после задержки, он всегда включен или работает периодически.

Основные характеристики продукта:
* Может непосредственно управлять светодиодный, двигатель, электромагнитный клапан и другие нагрузки
* Можно выбрать два режима:
PWM mode-частота (непрерывная), рабочий цикл. Обратите внимание, что количество импульсов не может быть установлено в этом режиме, и импульсы всегда отправляются;
Импульсный импульсный режим-время ширины положительного импульса, время ширины отрицательного импульса, время задержки включения питания, количество импульсов регулируется.
* С кнопкой запуска и остановки, может управлять выходом сигнала и остановкой
* Широкий диапазон входного напряжения 3,3-30V, 5,08 мм терминал проводки

Технические параметры:
• Рабочее напряжение: 3,3 ~ 30V (обратите внимание на то, что положительный и отрицательный полюсы эта ситуация не изменится, в противном случае это может быть сожжены)
* Диапазон частот: 1 Гц ~ 150 кГц, точность составляет около 2%. Контроль скорости двигателя обычно выбирает 20 кГц
* Диапазон рабочего цикла: 0-100%, 1% шаг
* Количество импульсов: 1-9999 или бесконечное (отображение «----» означает бесконечное)
* Время задержки: 0,000 s-9999s, минимум может быть установлен до 1 мс
* Длина положительного и отрицательного импульса: 0,000 s-9999s, минимум может быть установлен до 1 мс
* Выходная Грузоподъемность: менее 8А (MOS switch tube)
* Выходная Амплитуда: амплитуда равна напряжению питания (выход + и V + непосредственно соединены внутри модуля)

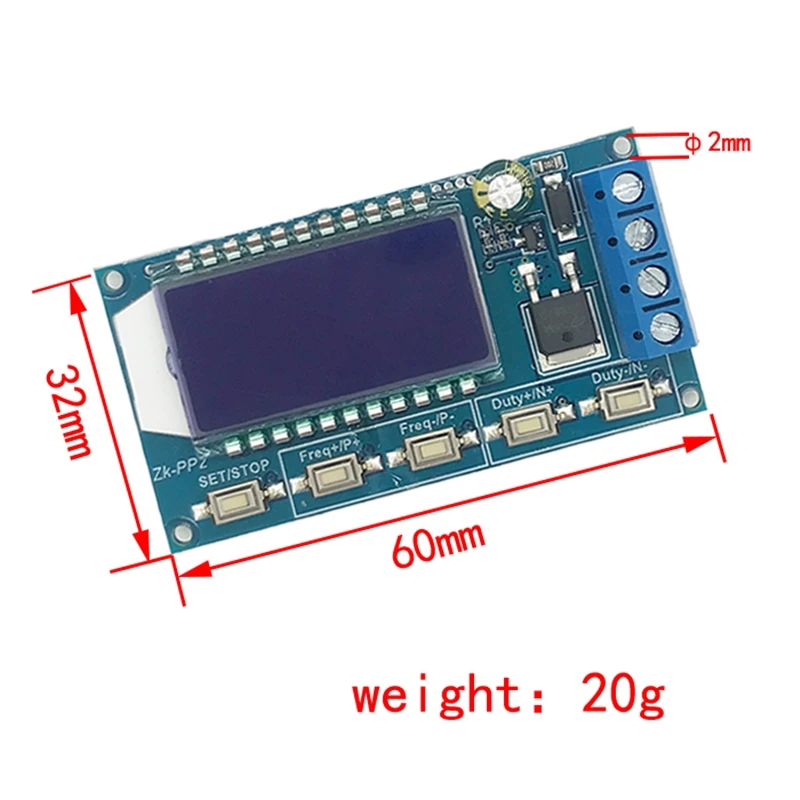

* Размер продукта: 60 мм * 32 мм * 10 мм
* Вес изделия: 20 г

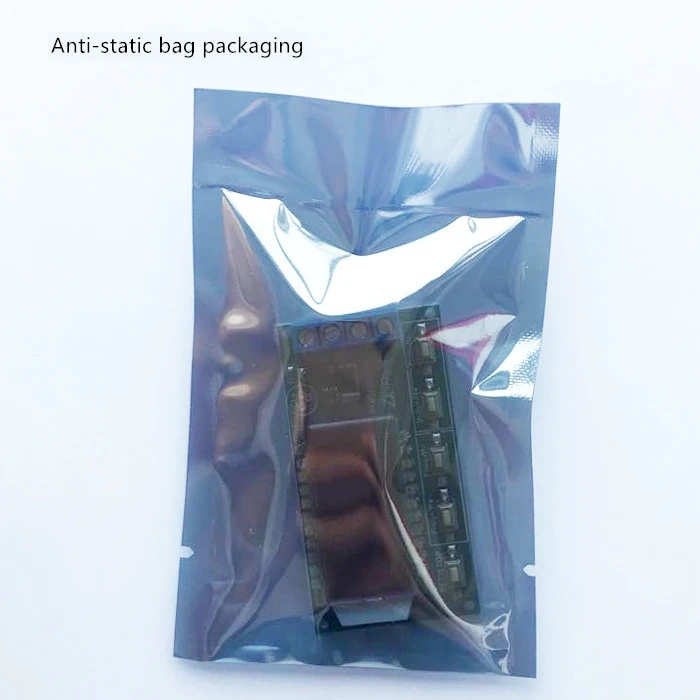

* Форма упаковки: Антистатический мешок

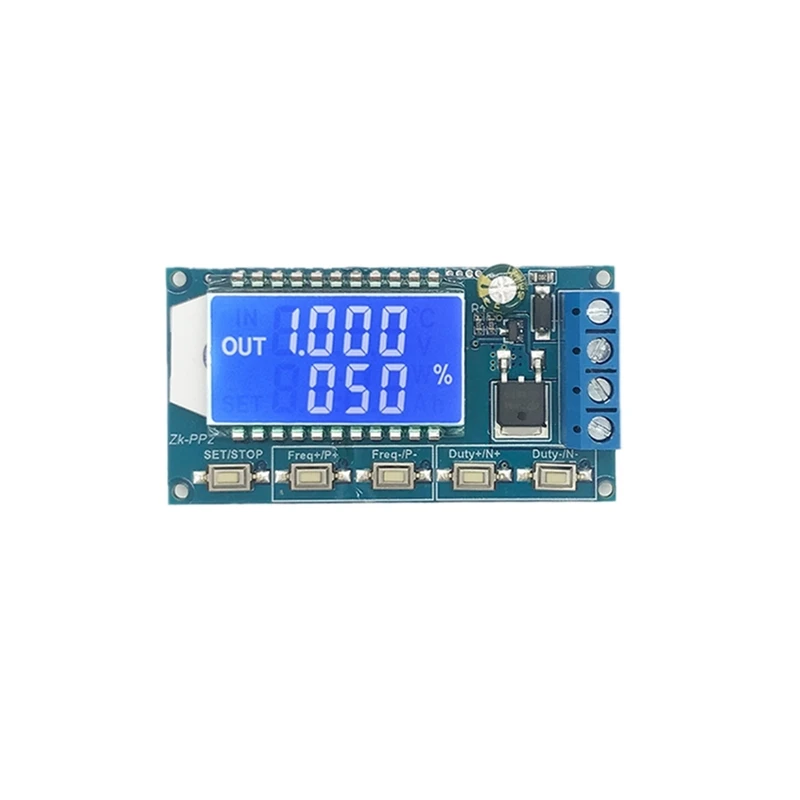

Описание модуля:
Основные инструкции по эксплуатации:
Режим PWM («%» на дисплее-режим PWM):
Заводской режим по умолчанию-режим PWM, FREQ + и FREQ-кнопки устанавливают частоту, DUTY + и DUTY-кнопки Устанавливают рабочий цикл; короткое нажатие кнопки стоп для управления выходом или остановкой сигнала, выход 0, когда он останавливается, и на экране отображается знак «OUT»: Есть выход, в противном случае он остановит выход; Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%.
Если вам нужно переключиться в режим импульсного импульса, нажмите и удерживайте кнопку набора (более 6 секунд) и не отпустите его. Вы увидите изменение экрана, «%» исчезает, и он находится в импульсном режиме.

Импульсный импульсный режим (нет "%" на правой стороне дисплея отображается как импульсный режим):
Кнопки P + и P устанавливают время ширины положительного импульса, ЖК-экран отображается на верхней стороне, кнопки N + и N устанавливают время ширины отрицательного импульса, ЖК-экран отображается на нижней стороне, устройство занимает несколько секунд; Короткое нажатие кнопки стоп для управления выходом сигнала или остановки, И выход при остановке в том случае, если он равен 0, на экране отображается «выход» знак, это означает, что есть выход, в противном случае он прекращает выход; Завод по умолчанию позитивную ширину импульса составляет 0,5 секунд, И отрицательную ширину импульса составляет 0,5 секунд.
Настройка количества импульсов и время задержки-в импульсном режиме, нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите, чтобы ввести номер импульса и задержку настройки времени интерфейса. Экран отображает набор, который будет выключен и очищен после ввода выходного импульса; P + и P-кнопки для установки времени задержки, N + и N-кнопки для установки количества импульсов, Заводская задержка по умолчанию 0 секунд, количество импульсов бесконечное (дисплей ----); Длительное нажатие нажмите кнопку в течение 2 секунд, она автоматически вернется к импульсному интерфейсу, нажмите кнопку стоп, после задержки установленного времени, установленное количество импульсов будет отправлено, если количество импульсов будет отправлено, оно автоматически выводит 0, Если период не был отправлен, нажмите кнопку стоп, выходной Пульс будет выключен и очищен, и установленное количество импульсов будет отправлено каждый раз, когда он начнётся.

Примеры операций по применению:
* ШИМ-Выход 20 кГц, 60% Рабочий цикл: Выберите режим ШИМ, установите частоту до 20,00, и длительным сроком службы до 060%.
• Выходной терминал включен в течение 0,6 секунд, выключен для 0,2 секунд, бесконечный цикл: Выберите импульсном режиме, набор положительный ширину импульса 0,600, отрицательную ширину импульса до 0,200, время задержки до 0,000 и количество импульсов до ----.
* Мощность или нажать на кнопку пуска, задержка в течение 5-ти секунд, то на выходе будет включен в течение 0,6 секунд, выключен для 0,2 секунд, бесконечный цикл: Выберите импульсном режиме установите ширину положительного импульса на 0,600, ширину отрицательного импульса-на 0,200, а время задержки-на 5,000, Количество импульсов установлено на ----.
* Включите питание или нажмите кнопку Пуск, задержка 5 секунд, а затем Выход 100 высокий уровень 10 мс низкий уровень 10 мс импульсы: Выберите режим импульса, установите ширину положительного импульса до 0,010, отрицательная ширина импульса до 0,010, и настройка времени задержки составляет 5,000, а количество импульсов устанавливается на 0100.
* Задержка включения питания 10 секунд, а затем постоянное вывод сигнала: Выберите режим импульса, установите ширину положительного импульса на число больше 0, установите ширину отрицательного импульса на 0, установите время задержки до 10,00 секунд и установите количество импульсов до бесконечного (----).
* Другие приложения можно изучить самостоятельно.
Все заданные параметры не будут потеряны при отключении.
