12 В постоянного тока каналов 6 релейный модуль беспроводной Радиочастотный

12 В постоянного тока каналов 6 релейный модуль беспроводной Радиочастотный

Спецификация и описание

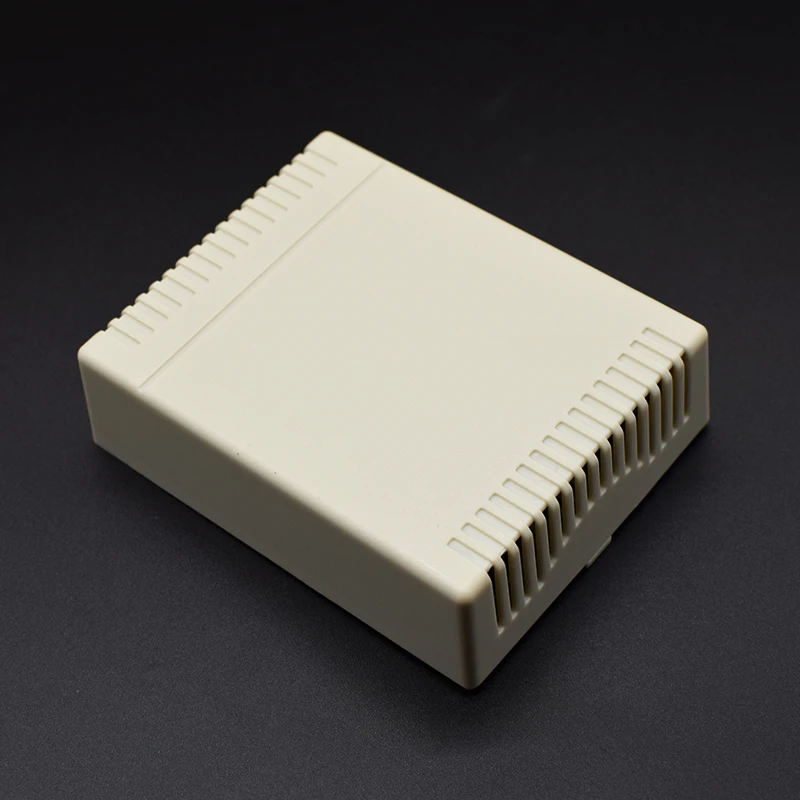

Приемник

Канал: 12 CH/ 6CH
Типы управления: тумблер, мгновенный, защелкивающийся
Декодирование: код обучения
Частота: 433 МГц
Источник питания (рабочее напряжение): 12 В постоянного тока
Реле: 10A/120VAC, 10A/277VDC

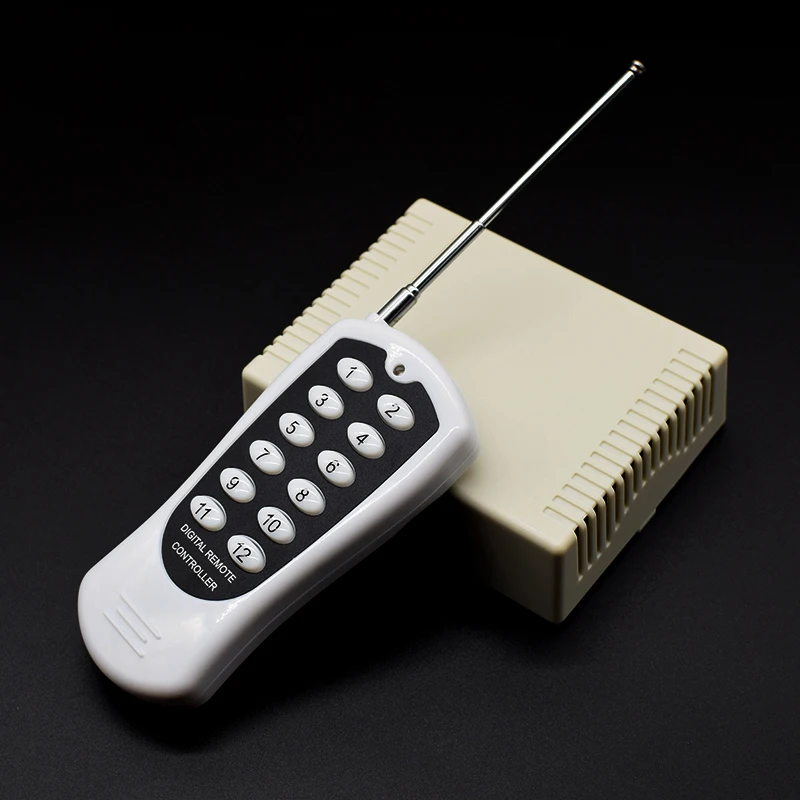

Передатчик

Канал: 12 CH/6 CH
Расстояние: 100 м (открытый/идеальный) в теории, 10%-50% в реальности (в открытой среде, приемник антенны за пределами коробки)
Код: фиксированный код, пайка
Размер: 125 мм x 49 мм x 20 мм
Источник питания: аккумулятор 23A-12V-1 шт.

Около 12 каналов приемника:

Канал: 12 каналов

Радиочастота: 433 МГц

Рабочее напряжение: DC12V или DC24V

Способ выхода:
А. 1-12CH мгновенный ----- набор перемычек на "A & L"

B. 1-12CH защелкивающийся ----- набор перемычек на 1 PIN (не использовать перемычку)

C. 1-12CH тумблер -- комплект перемычки на "B & L"

Мгновенный
Нажмите кнопку передатчика 1, реле приемника 1th включено, кнопка сброса 1; Реле приемника 1th выключено, то же, что и 2/3/4/5/6/7/8/9/10/11/12. 12CH независимы.

Тумблер
Нажмите кнопку передатчика 1 в течение 1 раз, реле приемника 1th включено, нажмите кнопку 1 снова, реле приемника 1th выключено, то же самое 2/3/4/5/6/7/8/9/10/11/12. 12CH независимы.

Защелкивающийся
Нажмите кнопку передатчика 1, реле приемника 1th включено, реле 2/3/4/5/6/7/8/9/10/11/12 выключено.

Нажмите кнопку передатчика 2, реле приемника 2th включено, реле 1/3/4/5/6/7/8/9/10/11/12 выключено.

Пресс Передатчик Кнопка 3, реле 3th включен, реле 1/2/4/5/6/7/8/9/10/11/12 выключен

Нажмите кнопку передатчика 4, реле приемника 4 включено, реле 1/2/3/5/6/7/8/9/10/11/12 выключено.

….

Это также означает. Запирается только на 1CH. И у него часто будет 1CH.

Способ обучения и шаги:

Код обучения:
Вход DC12V или DC24V для приемника, нажмите кнопку обучения на приемнике, светодиодный индикатор, отпустите его, затем нажмите кнопку передатчика, светодиодный индикатор Приемника мигнет 3 раза, это означает, что обучение успешно. (Отключите питание и подключите снова для нормального использования)

Код очистки:
Вход DC12V или DC24V для приемника, нажмите кнопку обучения на приемнике и удерживайте около 8 с, пока светодиодный индикатор Приемника не выключится, это означает, что код был очищен.

Около 6 каналов метод обучения и очистки приемника:

Обучение: Нажмите клавишу обучения, это означает, что контроллер помещается в состояние обучения, когда индикатор включается, затем нажмите любые кнопки дистанционного управления для передачи сигналов, индикатор мигнет 3 раза после 1 секунды, затем восстановится до нормального выключения, что означает, что успешно изучен.
После нажатия любых кнопок пульта дистанционного управления для передачи сигнала индикатор не мигал, через 10 секунд он все еще восстанавливается до нормального включения, но он успешно учится.
Очистка: удерживайте кнопку обучения около 8 секунд, индикатор ВКЛ./ВЫКЛ., затем нажмите удаленный приемник не работает, это означает, что код очистки успешен.

A: сигнал без блокировки (пробежка): Нажмите кнопку NO.1 дистанционного управления, чтобы узнать
B: самоблокировка сигнала (самоблокировка): Нажмите кнопку No.2, чтобы узнать, каждый канал не зависит от других
C: межблокировка сигнала: Нажмите кнопку NO.3, чтобы узнать
D: 1CH-3CH is jog, 4CH-6CH-это самозамок, нажмите кнопку no.4, чтобы узнать
E: 1CH-3CH is jog, 4CH-6CH is inter-lock нажмите кнопку no.5.
F: 1CH-2CH is jog, 3CH-6CH is inter-lock нажмите кнопку NO.6, чтобы узнать

Обратите внимание:

Настройка выходного сигнала по умолчанию является мгновенной, нажмите и отпустите. Если вам нужен другой выход, вы можете оставить сообщение, чтобы изменить его для вас перед доставкой.

По умолчанию мы являемся мгновенными.

Батарея в комплект не входит

Посылка включает в себя

Передатчик-1 шт. (батарея в комплект не входит)
1 x Приемник
