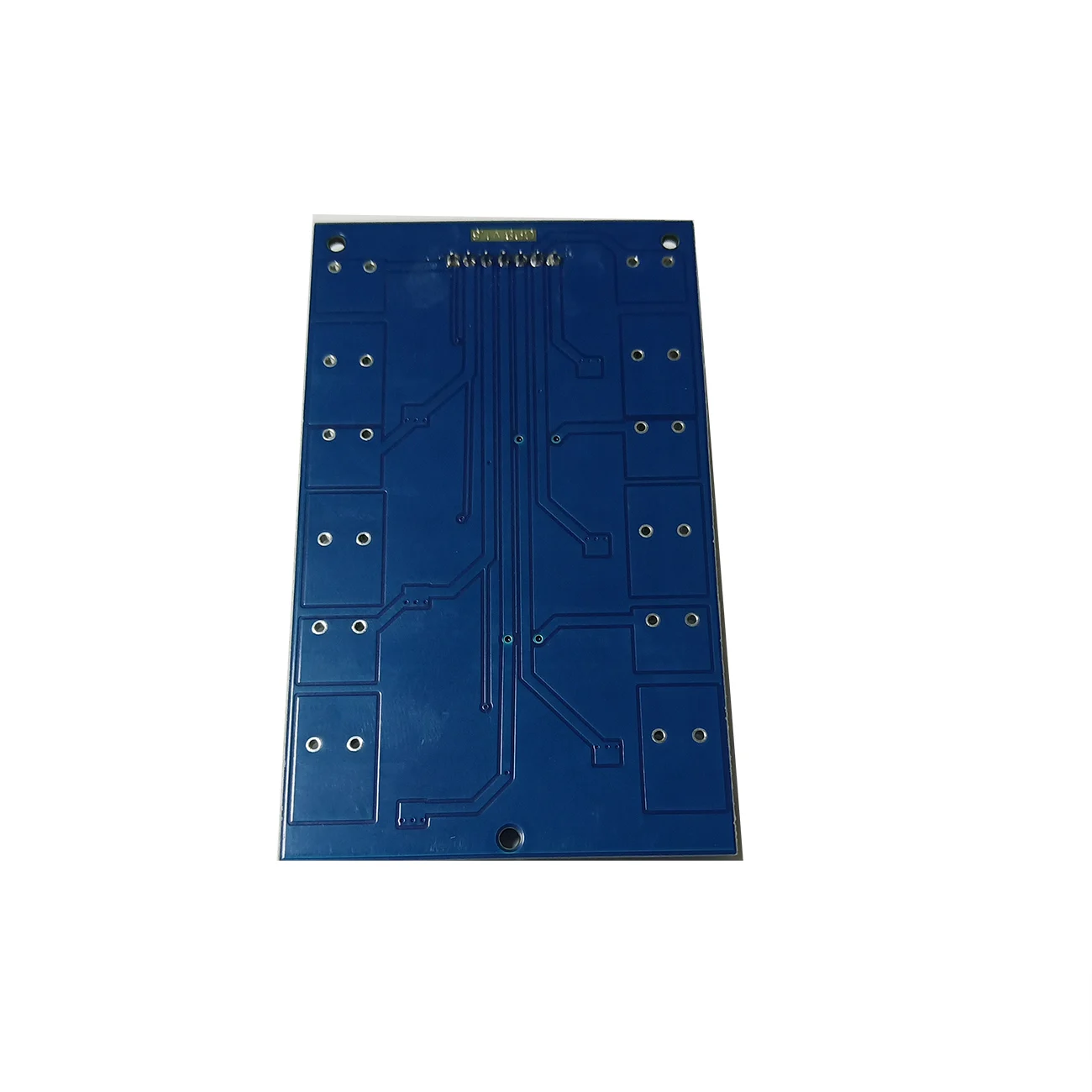

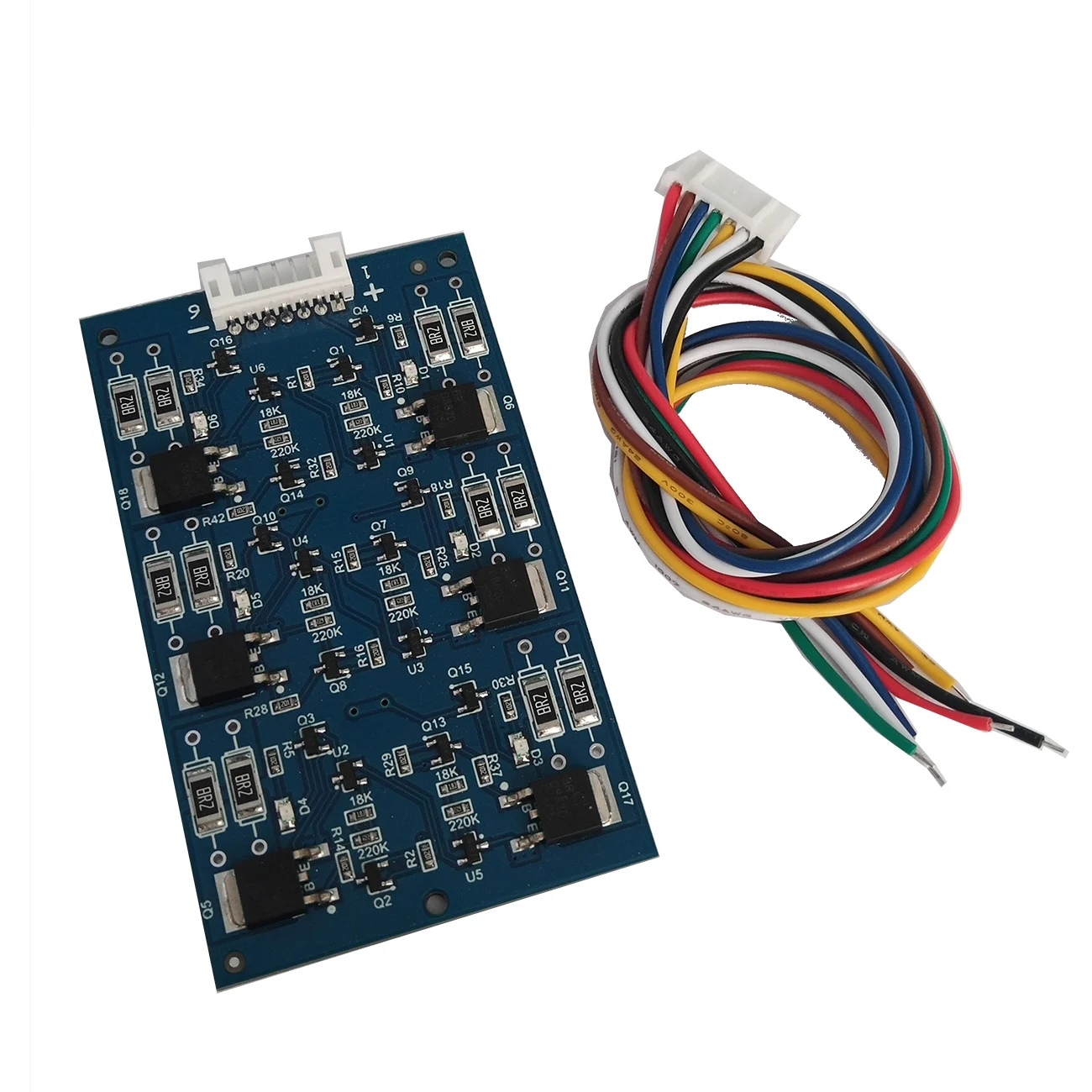

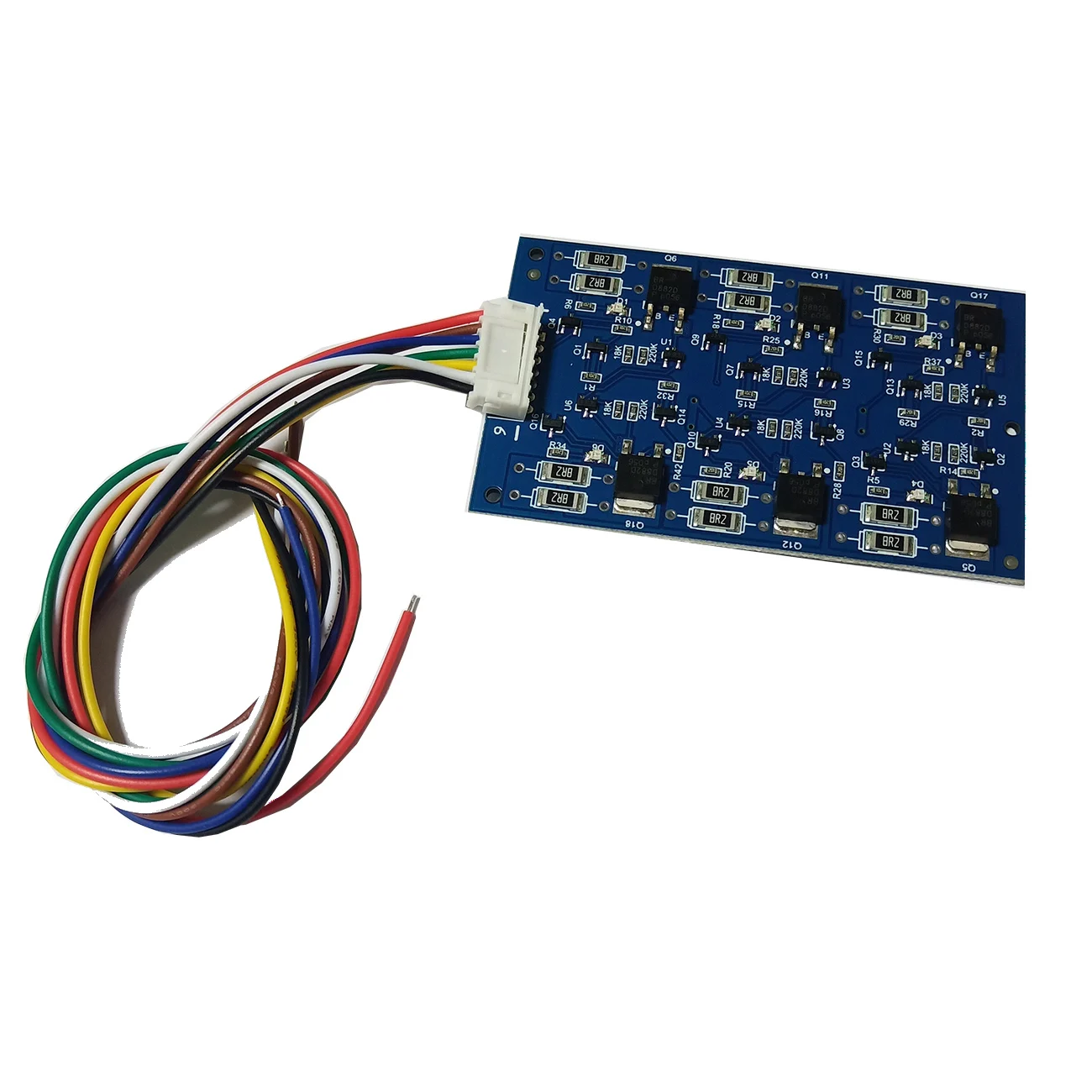

Плата балансировочная 2 7 в/16 в LTO 6S схема выравнивания литий-титанатный

Плата балансировочная 2 7 в/16 в LTO 6S схема выравнивания литий-титанатный

Фетр

Эта защитная плата может защитить конденсатор Фарад и литий-титанатный аккумулятор. Подходит для фарад-конденсатора напряжением 179 В и литий-титанатной батареи. Напряжение защиты можно тонко отрегулировать в диапазоне 2,5 V-3V, заменив напряжение разделитель резистор (необходимо более высокое напряжение выравнивания). Замените высокопрочный Силовой Резистор)
Принцип работы цепи заключается в том, что когда напряжение одной ячейки/конденсатора выше напряжения выравнивания, цепь внутренне разряжает аккумулятор/конденсатор, включив Триод, И избыточная мощность рассеивается силовым резистором. Точность выравнивания напряжения цепи плюс-минус 1%

Схема подключения

Для получения электропроводки см. Следующее изображение. Подключение от отрицательного полюса аккумуляторного блока. Первая линейка с надписью "-" на защитной плате соединена с отрицательным полюсом первой батареи, а вторая линейка-со второй батареей первого аккумуляторного отсека. На чипе, в свою очередь, он подключается к положительному полюсу всего аккумуляторного блока

Если вам нужно изменить защитное напряжение, пожалуйста, выполните поиск: онлайн-калькулятор сопротивления делителя напряжения "входное напряжение-это напряжение, которое вы хотите изменить, И другие параметры вводятся, как показано на рисунке ниже. Расчетное сопротивление в килоомах (максимальное значение не может превышать 50 килоомов, иначе измените параллельное сопротивление Rb на 110 килоом)
Резисторы делителя напряжения 2 на канал, всего 6 каналов 12, 18K на плате-это последовательный резистор, при обычных обстоятельствах нужно только изменить сопротивление

Опорное напряжение-сопротивление:
2,5 в-0 Ом 2,6 В-9,1 килоом
2,65 V-13kohm 2,7 V-18kohm
2,75 V-22 килоом 2,8 V-27 килоом
