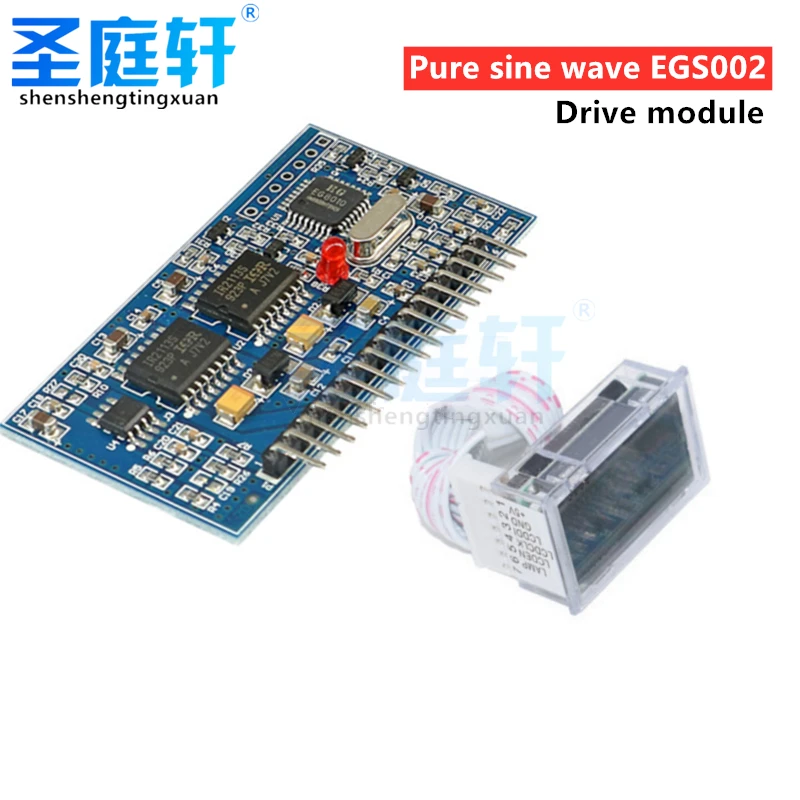

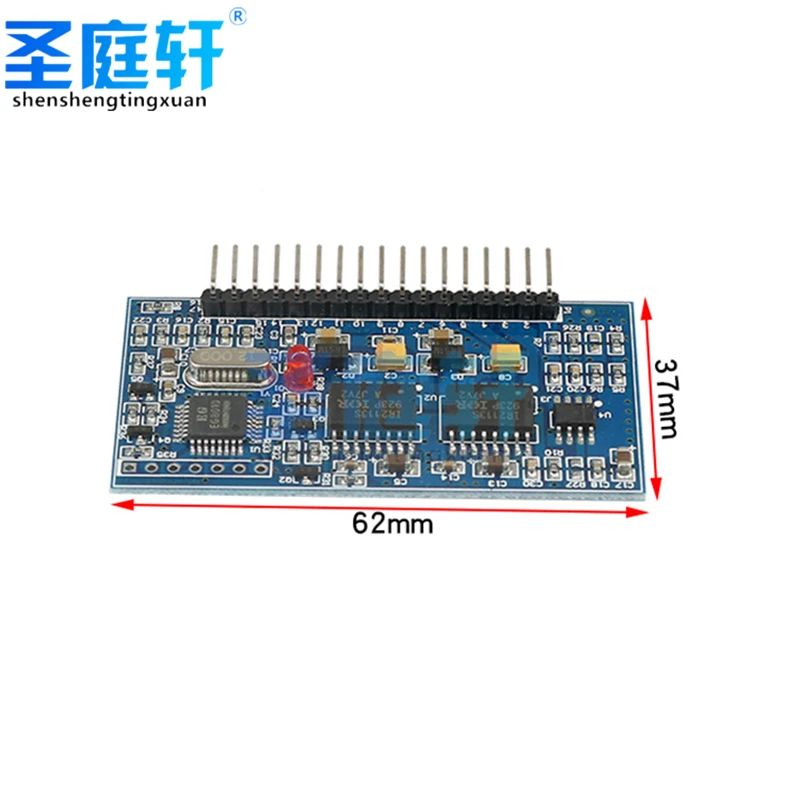

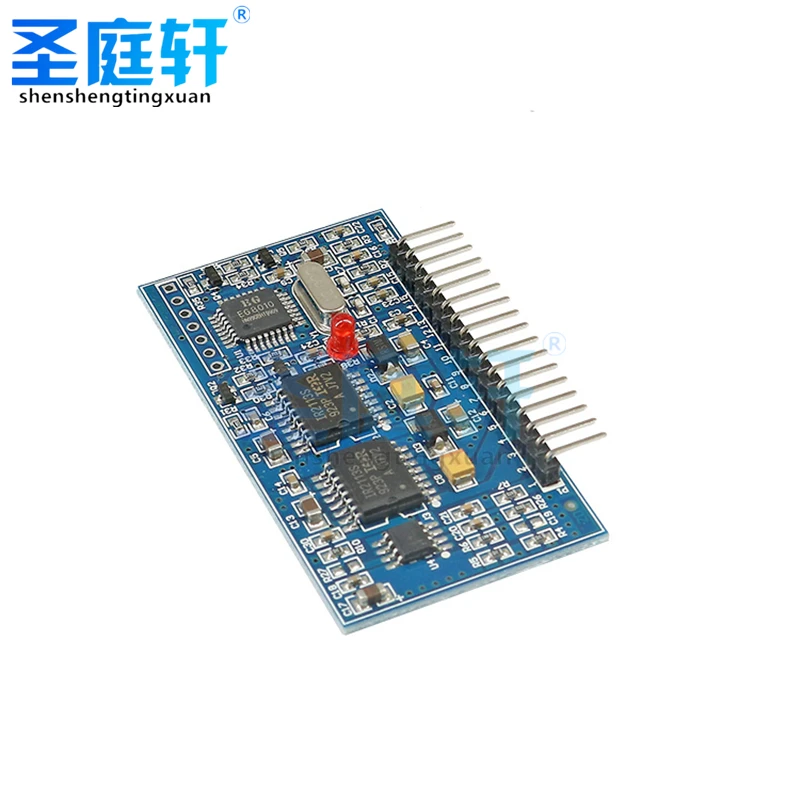

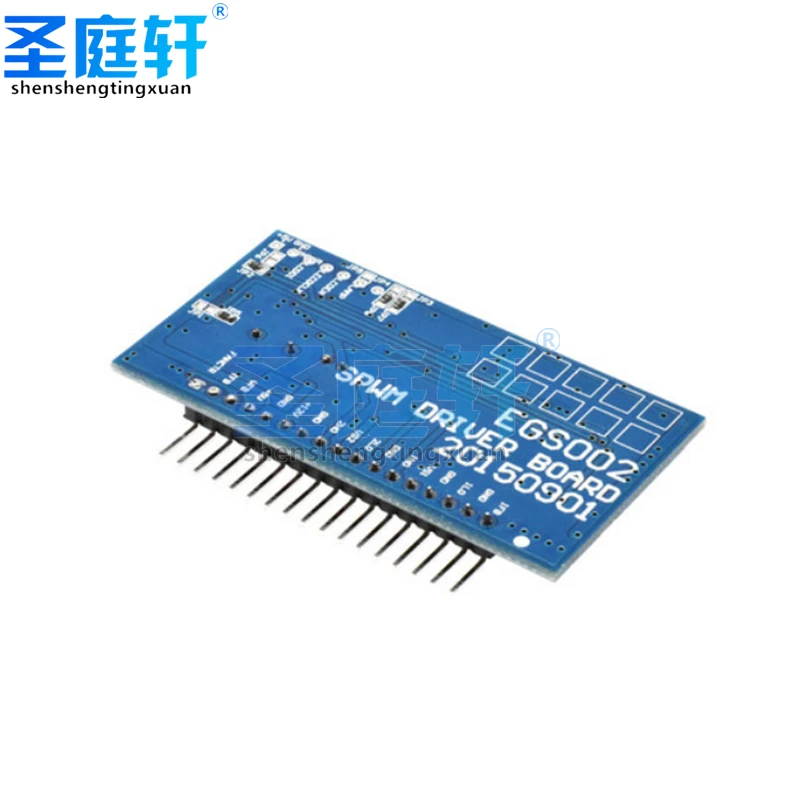

Хорошее качество 1 шт. плата драйвера инвертора синусоидальной волны EGS002 EG8010 + IR2110

Хорошее качество 1 шт. плата драйвера инвертора синусоидальной волны EGS002 EG8010 + IR2110

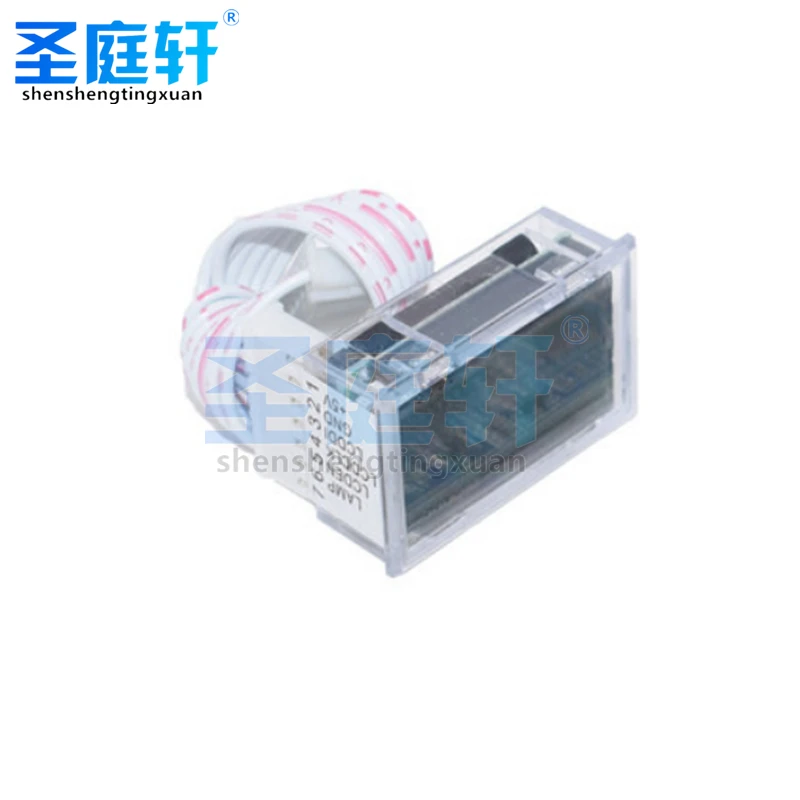

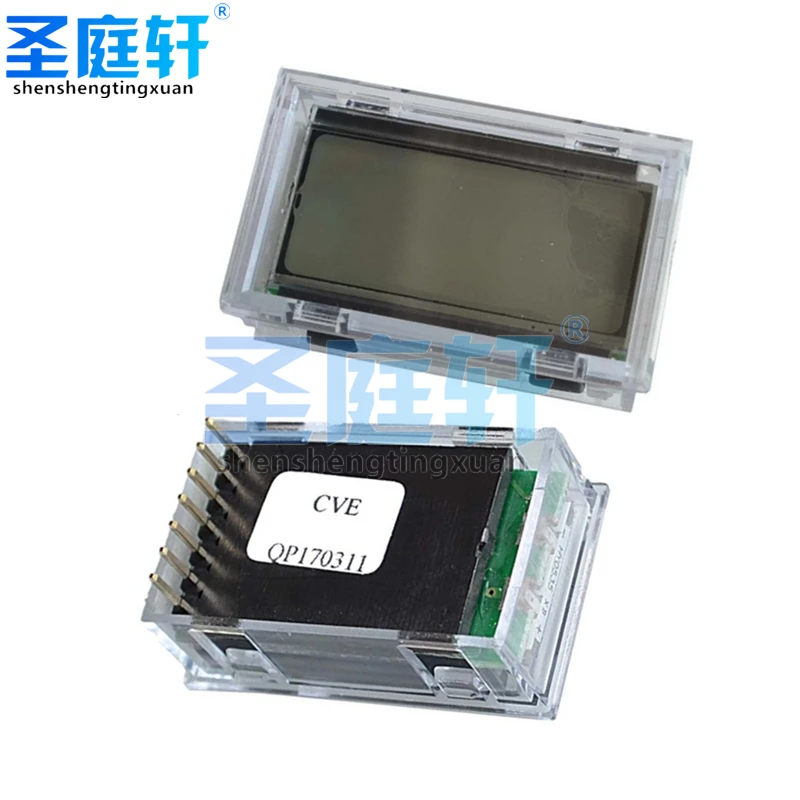

Вопрос 1: Если дисплей не может быть отображен, сначала используйте один контакт и два контакта, чтобы проверить, является ли он нормальным или нет с 5 В.

Ссылка: //pan.baidu.com/s/1-qtpNoOzpIF0zHOILA5DsQ код извлечения: v8yk

EG8010 Чистый синусоидальный инвертор выделенный чип

1. Описание продукта EG8010 является цифровым и полностью функциональным чипом генератора чистой синусоидальной волны с управлением мертвыми зонами, который используется в DC-DC-AC двухступенчатой архитектуре преобразования энергии или DC-AC одноступенчатый силовой трансформатор преобразования частоты, С внешним кристаллическим осциллятором 12 МГц, может реализовывать чипы инвертора с чистой синусоидальной волной 50 Гц или 60 Гц с высокой точностью, Небольшие искажения и гармоники. Чип использует технологию CMOS и интегрирует SPWM синусный генератор, схему контроля времени, мультипликатор коэффициента амплитуды, мягкую схему запуска, цепь защиты, интерфейс последовательной связи RS232 и модуль 12832 Серийный ЖК диск. 2. Особенности продукта * 5 в одиночный источник питания * Настройки штифта 4 вида чистой синусоидальной волны Выходная частота: 50 Гц чистая Синусоидальная волна фиксированная частота 60 Гц чистая Синусоидальная волна фиксированная частота 0-100 Гц чистая Синусоидальная волна Регулируемая частота 0-400 Гц чистая Синусоидальная волна Регулируемая частота * Однополярные и биполярные методы модуляции * Поставляется с контролем мертвой зоны, набор контактов 4 вида времени мертвой зоны: время мертвой зоны 300nS время мертвой зоны 500nS время мертвой зоны 1.0uS время мертвой зоны 1.5uS время мертвой зоны * Внешний 12 МГц кристаллический осциллятор * PWM несущая частота 23,4 кГц * Обработка в реальном времени напряжения, тока и температуры отзывы * Функции защиты от перенапряжения, перенапряжения, перегрузки по току и перегрева * Pin устанавливает время отклика в режиме мягкого пуска 1S * Последовательная связь для установки выходного напряжения, частоты и других параметров * Внешний Серийный порт 128*32 ЖК-модуль отображает напряжение, частоту, температуру и ток инвертора 3. Области применения * Одиночной фазы инвертор с немодулированным синусоидальным сигналом * Фотоэлектрический инвертор * Инвертор энергии ветра * Источник бесперебойного питания UPS системы * Цифровая генераторная система * Источник питания промежуточной частоты * Однофазный контроллер скорости двигателя * Однофазный инвертор * Синусоидальный диммер * Регулятор синусоидальной волны * Генератор синусоидальной волны
