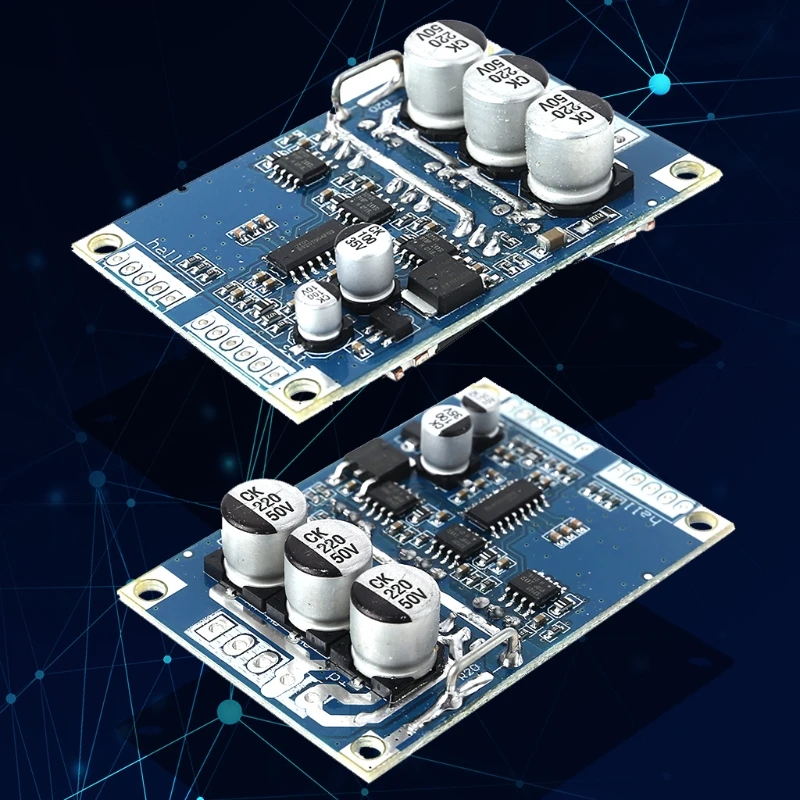

Плата управления бесщеточным двигателем 12-36 в 15 А 500 Вт |

Для DC 12V-36V 15A 500W бесщеточный контроллер двигателя зал BLDC плата драйвера 1XCC

Характеристики:

Рабочее напряжение: для постоянного тока 12-36 в
Рабочий ток: <= 15A
Мощность драйвера: <= 500 Вт
Напряжение скорости: 0,1-5 В
Рабочая температура:-40-85 °C
Влажность: 90% относительной влажности
Защита стойла: Да
Включение управления: Да
Защита от перегрузки по току: Да
Рулевое управление: Да
Сигнал контроля скорости: Да

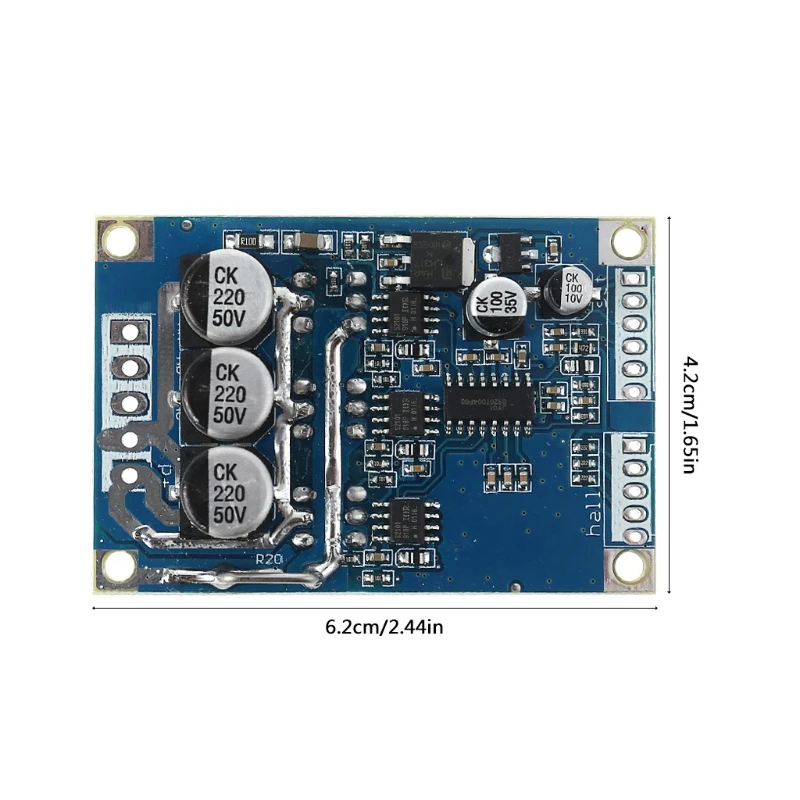

Размер: 63x4 2 мм/2,48x1,65"
Количество: 1 шт.

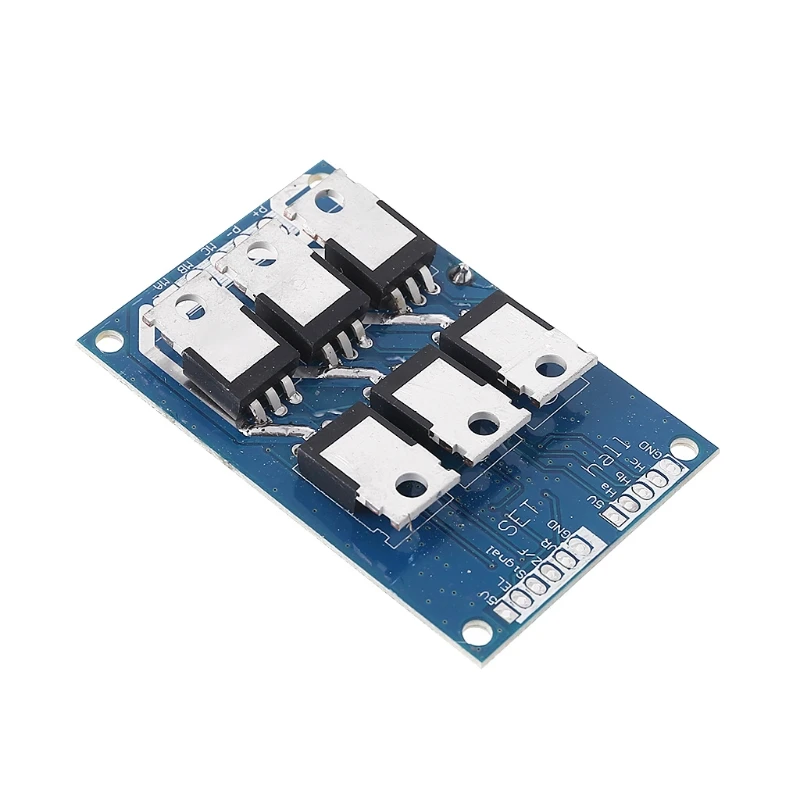

Выход клеммы питания:
VCC (положительный источник питания)
GND (отрицательный)
MC (фазы двигателя для W)
МБ (фазы двигателя V)
МА (Фаза двигателя U)

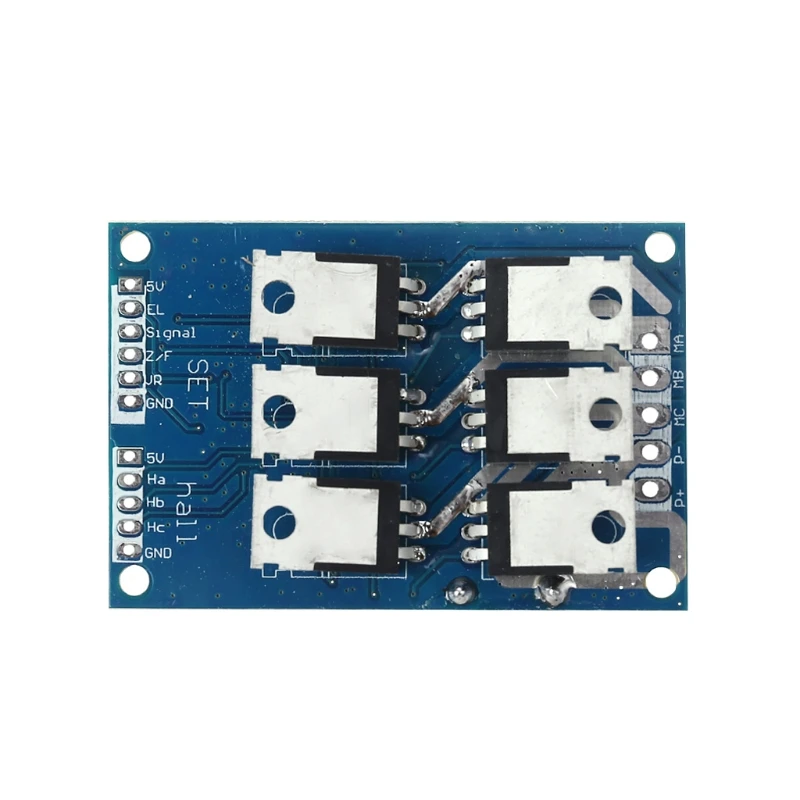

Набор для стороны управления:
[GND] терминал управления заземлением
[VR] регулятор заканчивается 0-5 в (соответствует 10% скорости двигателя-)
[ZF] Управление задним ходом (подключено к 5 В или земле может заряжать направление вращения двигателя)
[Для М] импульсный выход тахометра (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов за оборот выходного числа)
[EL] включить терминал управления (подключен к 5V ot заземления, затем 5V, Заземление двигателя останавливается)
[5 В] 5 в терминал управления
Зал для терминалов зала:
[5 в] Сила Холла положительная
[Ha] сигнал зала
[Hb] сигнал зала
[Hc] сигнал зала
[GND] Зал отрицательный
Проводка:
Терминал управления для набора:
1. Методы проводки управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к контроллеру MCU, когда проводка управления потенциометром, средний штырь потенциометра подключен к порту скорости VR, потенциометр, подключенный к обеим концам 5 В и GND клеммного напряжения, более высокая скорость.
2. Управление рулем двигателя методы проводки: Вы можете переключить Управление также может быть подключен к MCU управления, GND в одном направлении, затем в одном направлении 5 В.
3. Импульсный сигнал скорости: высокая и низкая выходная мощность. IC не может понять информацию с запросом клиента.

Сигнальные входы зала для зала:
Показана схема проводки, одна соответствует HA, HB,HC и на двигателе, 5 в источник питания, подключенный к двигателю для hal сигналов положительный, GND источник питания отрицательный сигнал в моторном зале.

Примечание:
В связи с тем, что различные производители моторов делают заказ в холле, не обязательно следуйте за линией на доске, чтобы соответствовать последовательности, необходимо отрегулировать, пожалуйста, родители, которые обращают внимание! В случае неправильной последовательности линий, неправильной загрузки, тока или других явлений, не открывающихся, заставляющая использовать диск будет гореть!

Плата драйвера двигателя 12-36 в для входного питания постоянного тока, VCC положительный источник питания, GND источник питания отрицательный.

Методы электропроводки: бесщеточный двигатель постоянного тока для трех линий, соответствующий MA/U,MB/V,MC/W

Советы:
Если вы используете менее 60 Вт, без дополнительного теплоотвода, обязательно добавьте более 60 Вт
Теплоотвод ребра эффективность привода без понижения температуры слишком высокая будет светить в постоянных повреждениях! Размер теплоотвода может быть плохой рабочей средой (Рекомендуемая площадь охлаждающей поверхности больше 200 квадратных сантиметров)! При установке теплоотвода необходимо обратить внимание на заднюю часть модуля 6 MOS изоляции труб, без изоляции, он будет приклеен к приводной пластине, постоянно поврежденной! Предлагает добавить Изоляционные Пленки, обе стороны изоляционного листа плюс тепловую смазку!

Розничная посылка отсутствует
Посылка включает в себя:

Бесщеточный контроллер двигателя-1 шт.

---
