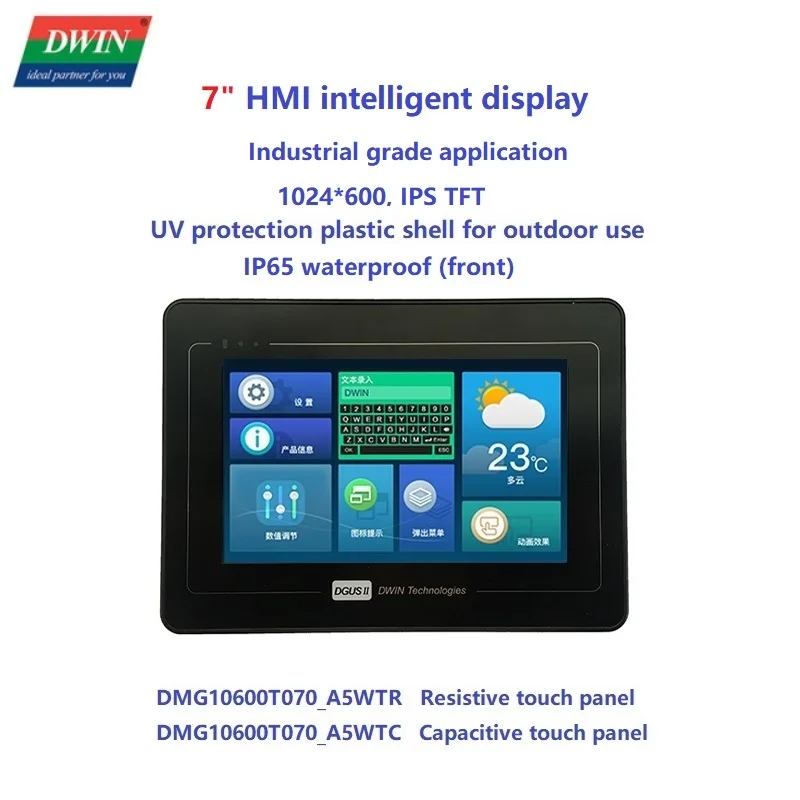

Промышленный 7-дюймовый сенсорный ЖК-экран DWIN HMI 1024x600 TFT Модуль дисплея

Промышленный 7-дюймовый сенсорный ЖК-экран DWIN HMI 1024x600 TFT Модуль дисплея

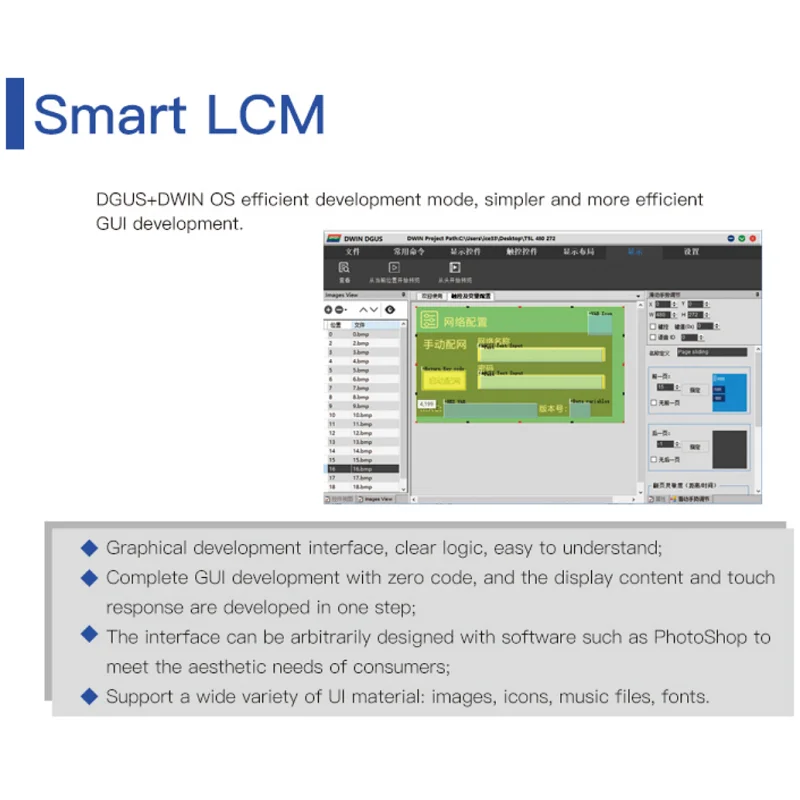

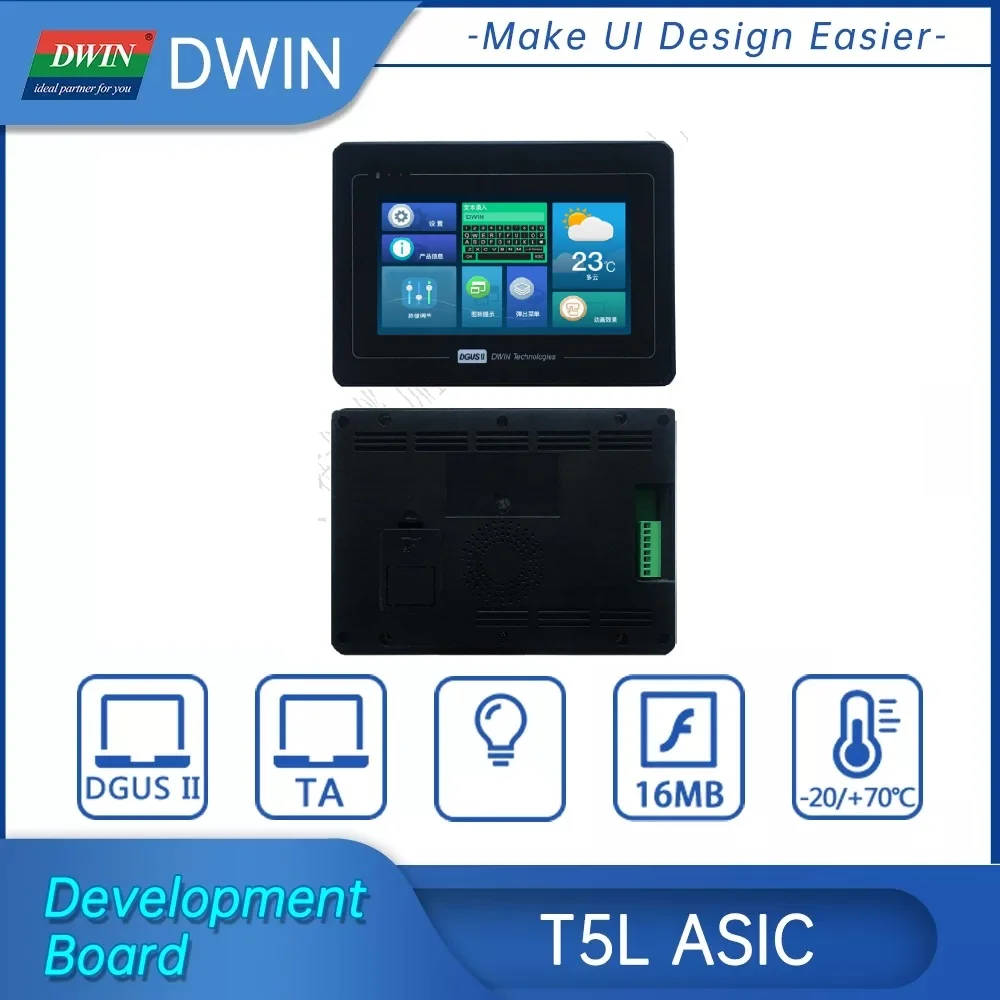

DWIN 7 дюймов разрешение 1024x600, 16,7 М цвет, коммерческий высокий стандарт TFT LCD модуль Дисплей HMI резистивная сенсорная панель. DMG10600T070_A5W-это интеллектуальный резистивный сенсорный экран с UART портом, который может управляться любым MCU с помощью команды, Таким образом, он может использоваться в качестве TFT дисплея и сенсорного контроллера в различном электронном оборудовании. Панель ЖК-дисплея, сенсорный ЖК-экран, Дисплей DWIN-ваш лучший выбор для проекта HMI. DMG10600T070 _ A5W ЖК-дисплей на основе процессора DWIN T5L с двухъядерным графическим интерфейсом и ОС. Ядро GUI может поддерживать дизайн интерфейса на основе мощного программного обеспечения DWIN design, включая данные, текст, кривые, базовую графику, загрузку ключа, И т. Д. Ядро ОС можно открыть клиенту для второй разработки в сборке ОС, и это улучшает функциональность графического интерфейса. Все MCUs могут подключаться к интеллектуальному дисплею DWIN.

Описание:

О DWIN:

Основные технологии взаимодействия человека-машинки, технология DWIN в основном для промышленной ЖК-панели, TFT ЖК-модуль, HMI дисплей и сенсорный экран, обеспечивают решение всей линейки продукции, техническая консультация и послепродажное обслуживание для всех видов дисплейного модуля, предлагаем панель HMI, промышленный дисплей s, интерактивная сенсорная панель, емкостный/резистивный сенсорный экран s. Наши сенсорные панели размерный ряд входят размеры от 2in до 21,5 Дюймов, может быть применена к новой энергии, банковское оборудование, проектируя машинное оборудование, медицинские инструменты, промышленное оборудование и потребительские электротехнической продукции. Мы можем быть вашим лучшим партнером для двойной выгоды.

О продукте:

Горячая Распродажа и самое приветствуемое 7 дюймов высокий стандарт на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей модуль HMI Дисплей с сенсорным экраном Панель. Модель DMG10600T070_A5W-это интеллектуальные Емкостные/резистивные сенсорные экраны с портами UART, которые можно управлять любым набором команд MCUvia SimplePowerful, поэтому их можно использовать как TFT дисплей и сенсорный контроллер в различных электронных оборудованиях. Панель ЖК-дисплея, сенсорный ЖК-экран, Дисплей DWIN-ваш лучший выбор для проекта HMI.

DMG10600T070-A5WTR

Дисплей

Цвет

16,7 М (16777216) цвета

Область отображения (А. А)

154,21 мм (Ш) × 85,90 мм (В)

Разрешение

1024x600

Подсветка

Светодиодный

Яркость

250нит

Напряжение и ток

Напряжение питания

7 ~ 36 В

Рабочий ток

VCC = + 12V, Подсветка, 250mA

VCC = + 12V, Подсветка, 80mA

Проверка надежности

Рабочая температура

-20 ~ 70 ℃

Температура хранения

-30 ~ 85 ℃

Рабочая влажность

10% ~ 90% относительной влажности

Интерфейс

Баудрат

3150 ~ 3225600bps,Typ. 115200 БПС

Выходное напряжение

Выход 1, Iout = 1мА; Typ.-13,2 В

Выход 0, Iout =-1 мА; Typ.13.2 в

Входное напряжение
(RXD)

Вход 1, Iin = 1мА; Typ.-13,2 В

Вход 0, Iin = -1 мА; Typ.13.2 в

Интерфейс

UART2:N81,RS232
UART4:RS232
UART5:RS485

Розетка

8pin_3.81мм розетка (включая Клеммную вилку Phoenix)

Слот SD

Да (формат SDHC/FAT32)

Периферийное устройство

DMG10600T070-A5WTR

5-провода сопротивления сенсорная панель, Встроенный динамик (4Ω2W), встроенный РТК (с помощью фарадный конденсатор с алюминиевой крышкой
Как резервный источник питания RTC)

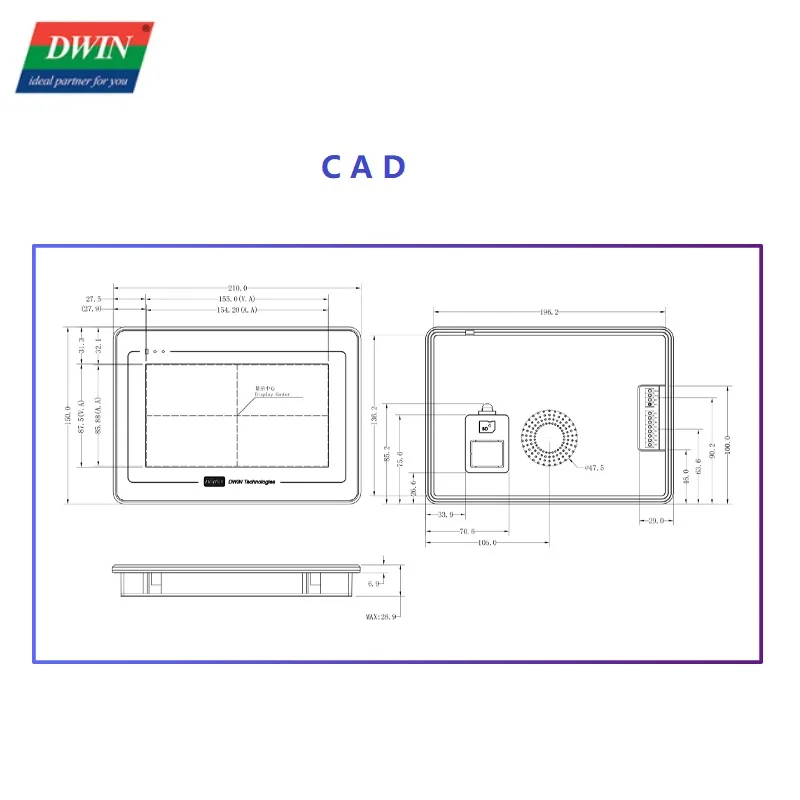

Размеры

Размеры

210 (Ш) × 150 (в) × 26,9 (Т) мм

DMG10600T070-A5WTC

Дисплей

Цвет

16,7 М (16777216) цвета

Область отображения (А. А)

154,20 мм (Ш) × 85,88 мм (В)

Разрешение

1024x600

Подсветка

Светодиодный

Яркость

250нит

Напряжение и ток

Напряжение питания

7 ~ 36 В

Рабочий ток

VCC = + 12V, Подсветка, 300mA

VCC = + 12 В, подсветка выключена, 150 мА

Проверка надежности

Рабочая температура

-20 ~ 70 ℃

Температура хранения

-30 ~ 85 ℃

Рабочая влажность

10% ~ 90% относительной влажности

Интерфейс

Баудрат

3150 ~ 3225600bps,Typ.115200 bps

Выходное напряжение

Выход 1, Iout = 1мА;-5,0 ~-3,0 в

Выход 0, Iout =-1мА; 3,0 ~ 5,0 в

Входное напряжение
(RXD)

Вход 1, Iin = 1мА;-15 ~-5,0 в

Вход 0, Iin =-1мА; 5,0 ~ 15,0 в

Интерфейс

UART2:N81,RS232
UART4:RS485
UART5:RS232

Розетка

8pin_3.81мм разъем * 1,CAN bus интерфейс * 1

Слот SD

Да (формат SDHC/FAT32)

Периферийное устройство

DMG10600T070-A5WTC

Емкостной сенсорный экран, встроенный динамик, встроенный RTC

Размеры

Размеры

210 (Ш) × 150 (в) × 26,9 (Т) мм

Часто задаваемые вопросы о интеллектуальных дисплеях DWIN HMI

В1: Как я могу начать разработку с ЖК-модулем DWIN? Могу ли я собрать его прямо на своей машине?
О: Нет, сначала следует обновить программу до ЖК-дисплея, а затем собрать ее.
Шаг 1, проверьте программную платформу экрана, указанную в таблице данных.
Шаг 2, используйте правильный SDK разработки (различные платформы используют различные SDK) для завершения разработки.
Шаг 3, обновление программы и тестирования программного обеспечения
Шаг 4, когда тест в порядке, соберите его на машине.

В2: включает ли ваш продукт программное обеспечение?
О: Да. В комплект входит бесплатное графическое программное обеспечение для интерфейса пользователя.

В3: нужен ли продукт DWIN минимальный заказ при покупке? Мне нужны только образцы.
О: Нет минимального заказа для стандартного продукта.

В4: какие виды экспресс-доставки поддерживаются? Торговые условия?
A: Aliexpress Стандартная доставка или DHL, TNT, UPS, Fedex требуется. Торговые Условия EXW.

Q5: Поддерживает ли экран DWIN воспроизведение видео или аудио?
Ответ: все дисплеи с интерфейсом динамика поддерживают воспроизведение аудио. И мультимедийный продукт поддерживает Аналоговое видео и цифровое видео.

В6: какой размер экрана может предоставить DWIN?
A: 2,4 ''2,8'' 3,0 ''3,5'' 4,0 ''4,1'' 4,3 ''5,0'' 5,6 ''6,86'' 7,0 ''8,0'' 8,88 ''9,7'' 10,1 ''10,2'' 10,4 ''12,1'' 15,0 ''15,6'' 18,5''

В7: я не хочу тратить свое время на разработку вашего экрана, можете ли вы разработать его для меня?
О: Да, DWIN предоставляет индивидуальные решения, пожалуйста, свяжитесь со мной и сообщите требования.

В8: Какова гарантия качества экранов DWIN?
О: 12 месяцев, начиная с даты CI.

В9: какие условия оплаты?
О: 100% T/T заранее.
