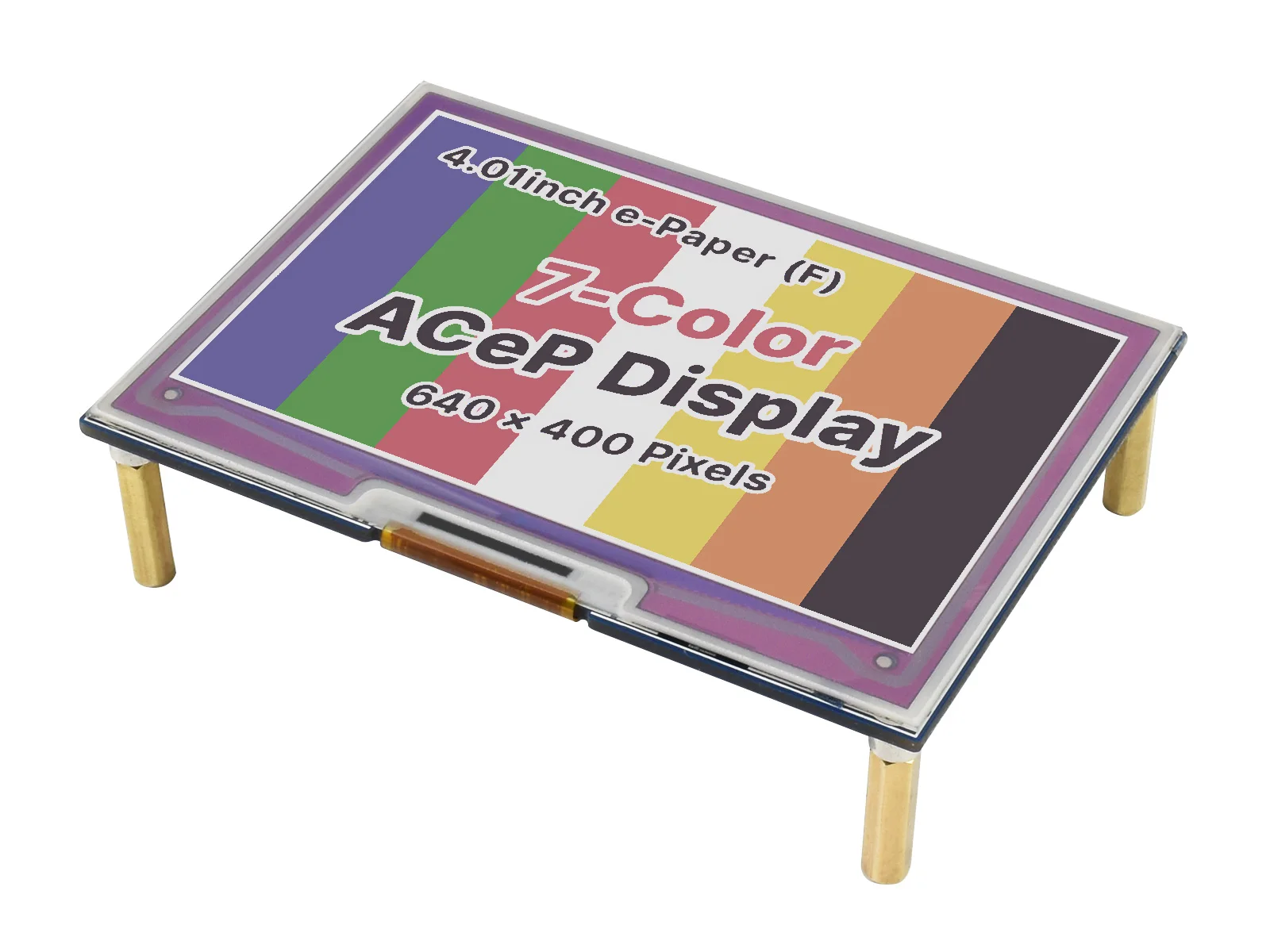

Цветная электронная бумага Waveshare 4 01 дюйма E-Ink для Raspberry Pi 640 × 400 пикселей ACeP 7

Описание

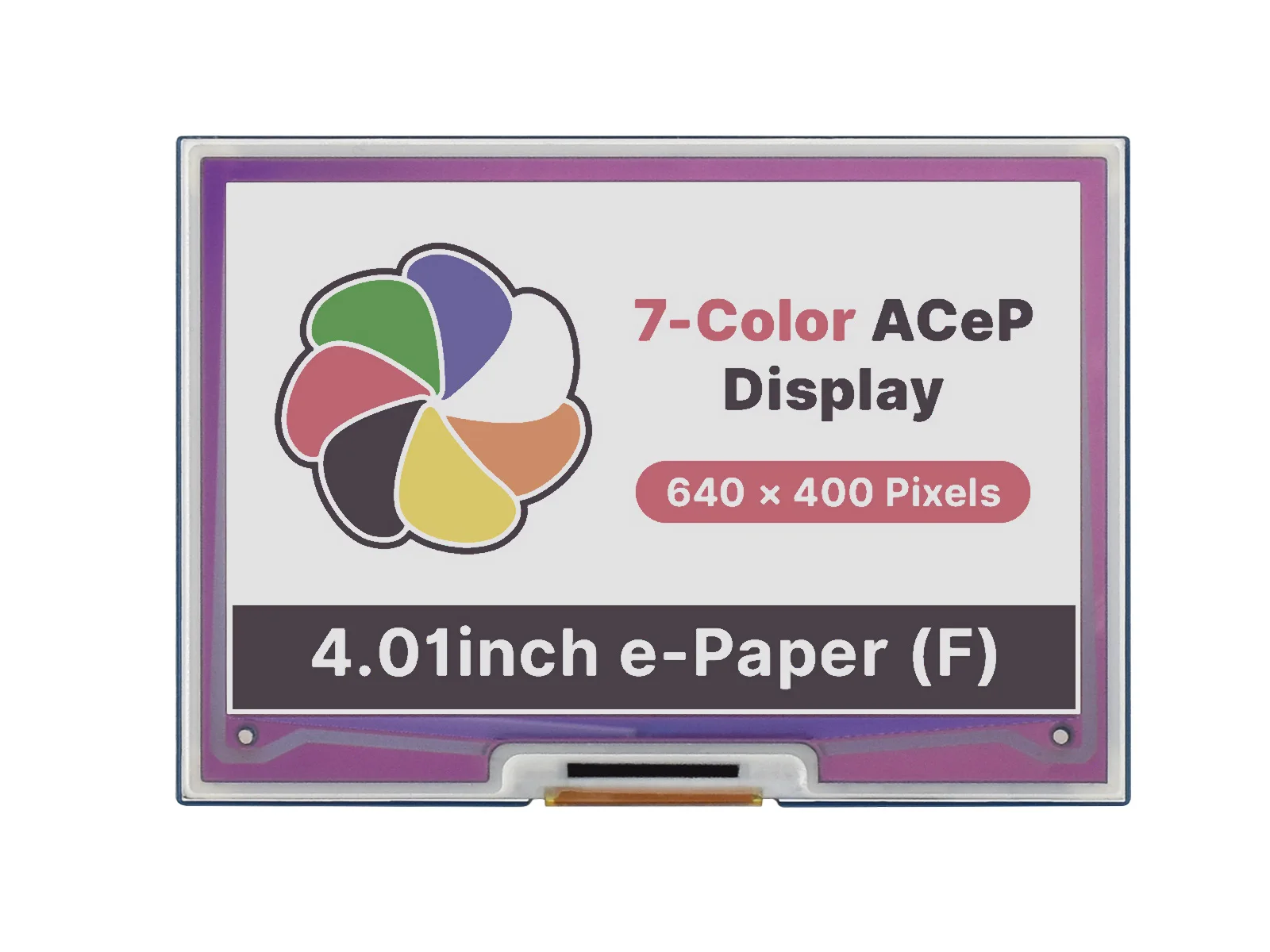

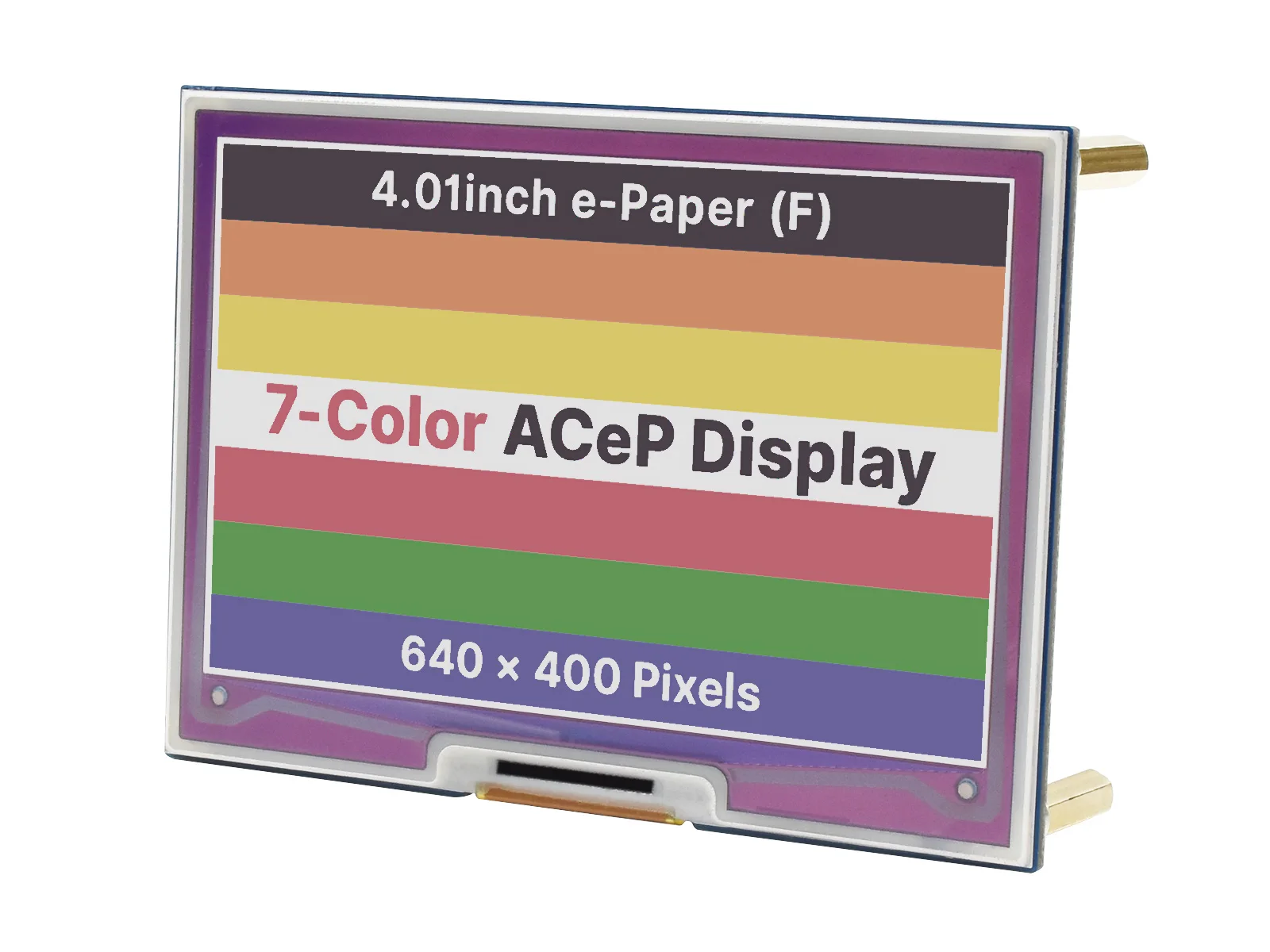

4,01 дюймовый цветной E-Paper E-Ink дисплей шляпа для Raspberry Pi, 640 × 400 пикселей, ACeP 7-Color, SPI интерфейс4,01"7 цветовМодуль E-PAPER

Низкое энергопотребление, широкий угол обзора, бумажное отображение без электричества

Идеально подходит для ценников, этикеток на полках, промышленных инструментов...

Размер4,01"Разрешение640 × 400Угол обзора> 170 °Цвет дисплея7 цветовСерые весы2.КоммуникацияSPIЭнергопотреблениеУльтра низкийПродолжительность отображенияСохраняется без питанияПанель дисплеяЭлектронная бумагаОпыт работыБумага-какУдобное чтениеУход за глазами, без BluelightОкружающая средаТребуется окружающий светильникТип дисплеяПассивно отражающийОсобенности с первого взглядаРасширенный Цвет ePaper (ACeP) технологии, поддерживает 7-Цвет дисплейНет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питанияУльтра низкое энергопотребление, в основном мощность требуется только для освеженияСтандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson NanoИнтерфейс SPI, для подключения к платам контроллера, таким как Raspberry Pi/Jetson Nano/Arduino/STM32 и т. д.Бортовое напряжение переводчик, совместимый с 3,3 V / 5V MCUПоставляется с ресурсами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)Технические характеристикиРабочее напряжение3,3 V/5VЦвет дисплеяACeP 7 цветовИнтерфейс3-провод SPI, 4-провод SPIСерые весы2.Габаритные размеры98,50 × 70,00 ммПолное время обновления15sРазмер дисплея86,40 × 54,00 ммОбновленная мощность50 мВт (typ.)Точка шаг0,135 × 0,135 ммТок в режиме ожидания<0.01uA (почти нет)Разрешение640 × 400 пикселейУгол обзора> 170 °
Преимущества EINK

Электронный бумажный дисплей использует микрокапсульные электрофоретические технологии для отображения, принцип: заряженные частицы, взвешенные в чистой жидкости, будут перемещаться по бокам микрокапсулы при применении электрического поля, делая Микрокапсулу видимой, отражая окружающий светильник, так же, как традиционная напечатанная бумага.
Дисплей электронной бумаги будет четко отображать изображения/текст под светильник лампы или естественный светильник, не требует задний светильник, и имеет почти до 180 ° угол обзора. Он обычно используется в качестве e-reader из-за его бумажного эффекта.

Стандартный Raspberry Pi 40PIN GPIO Header

Совместим с Raspberry Pi Series Boards, Jetson Nano

Бортовой интерфейс управления SPI

Для использования с другими платами контроллера, такими как STM32/Arduino

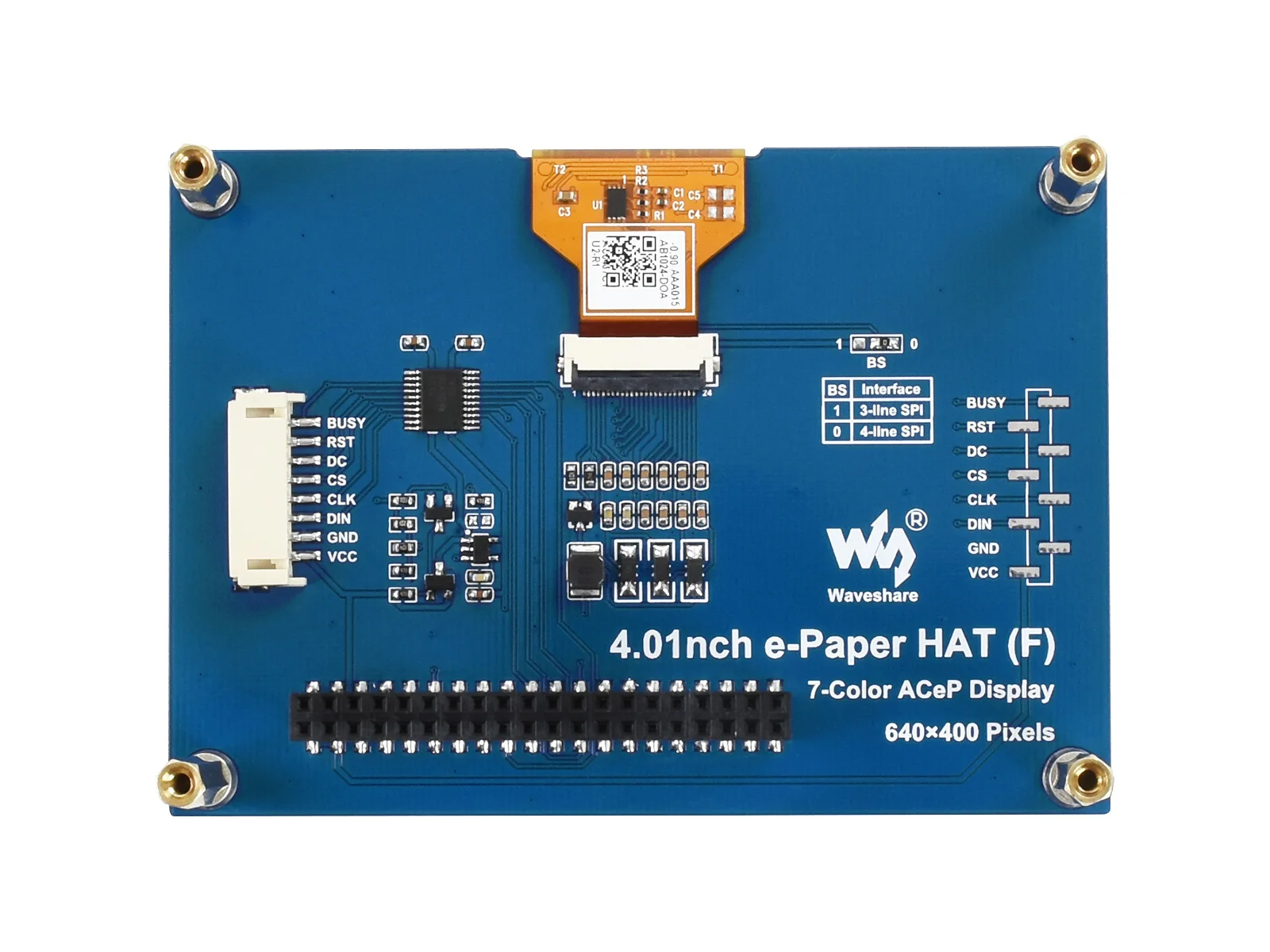

VCC3,3 V/5VGNDНаземныйDINSPI MOSI pinCLKSPI SCK pinCSВыбор чипа SPI, низкая активностьПостоянный токВыбор данных/команд (высокий для данных, низкий для команды)RSTВнешний сброс, низкий уровень активностиЗанятВыход состояния работыБортовой переводчик напряжения

Совместимость с 3,3 V/5V MCU

Примеры применения

Подходит для ценников, тегов активов/оборудования, этикеток на полках, тегов имени Конференции...

Габаритные размерыРесурсы и услуги

---

Вики:Флуоресцентный (F)

* Ресурсы для различных продуктов могут отличаться, пожалуйста, проверьте вики-страницу, чтобы подтвердить фактически предоставленные ресурсы.

Посылка

Вес:0,066 кг

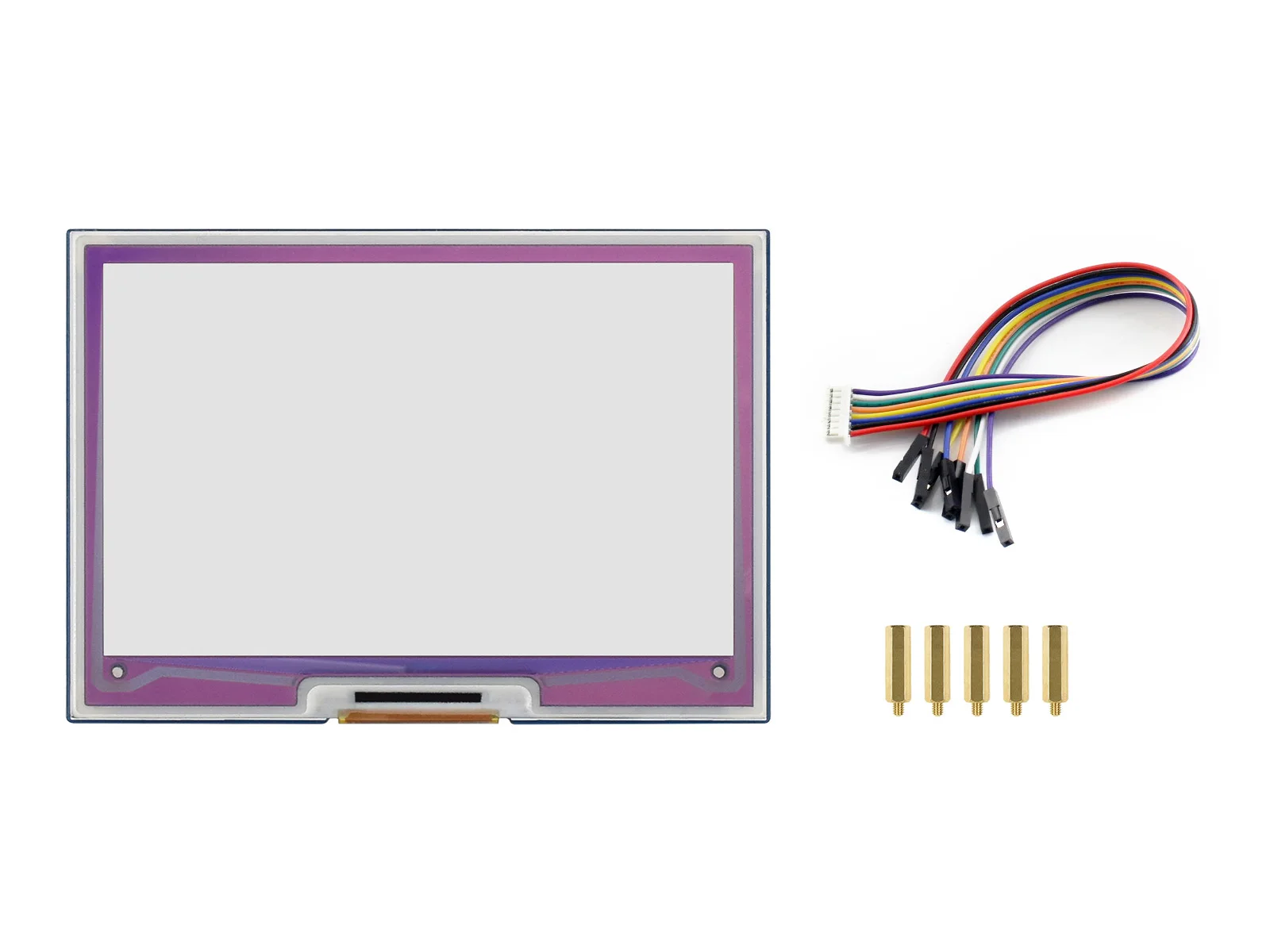

4,01 дюймовая электронная бумага (F) x1Набор винтов RPi (5 шт.) x1PH2.0 20 см 8pin x11.2.

3.

Руководство по выборуНомер деталиЦветаСерые весыРазрешениеРазмер дисплея (мм)Размер контура (мм)Время полного обновления (ов)Частичное обновление1.PI HEAD-ER2.FLEXI-BLEИнтерфейс1,02 дюймовый модуль электронной бумагиЧерный, белый2.128 × 8021,76 × 14,0042,0 × 27,02.√SPI1,54 дюймовый модуль электронной бумагиЧерный, белый2.200 × 20027,60 × 27,6048,0 × 33,02.√SPI1,54 дюймовый электронный бумажный модуль (B)Красный, черный, белый2.200 × 20027,60 × 27,6048,0 × 33,08SPI1,54 дюймовый электронный бумажный модуль (C)Желтый, черный, белый2.152 × 15227,51 × 27,5148,0 × 33,027SPI2,13 дюймовый e-Paper HATЧерный, белый2.250 × 12248,55 × 23,7165,0 × 30,22.√√SPI2,13 дюймовый e-Paper HAT (B)Красный, черный, белый2.212 × 10448,55 × 23,7165,0 × 30,215√SPI2,13 дюймовый e-Paper HAT (C)Желтый, черный, белый2.212 × 10448,55 × 23,7165,0 × 30,215√SPI2,13 дюймовый e-Paper HAT (D)Черный, белый2.212 × 10448,55 × 23,7159,2 × 29,22.√√√SPI2,66 дюймовый модуль электронной бумагиЧерный, белый2.296 × 15230,704 × 60,08837,0 × 83,56√SPI2,66 дюймовый электронный бумажный модуль (B)Красный, черный, белый2.296 × 15230,704 × 60,08837,0 × 83,515SPI2,7 дюймовый e-Paper HATЧерный, белый4.264 × 17657,29 × 38,1985,0 × 56,06√SPI2,7 дюймовый e-Paper HAT (B)Красный, черный, белый2.264 × 17657,29 × 38,1985,0 × 56,015√SPI2,9 дюймовый модуль электронной бумагиЧерный, белый2.296 × 12866,89 × 29,0589,5 × 38,02.√SPI2,9 дюймовый электронный бумажный модуль (B)Красный, черный, белый2.296 × 12866,89 × 29,0589,5 × 38,015SPI2,9 дюймовый электронный бумажный модуль (C)Желтый, черный, белый2.296 × 12866,89 × 29,0589,5 × 38,015SPI2,9 дюймовый e-Бумага шляпа (D)Черный, белый2.296 × 12866,90 × 29,0679,0 × 36,72.√√√SPI3,7 дюймовый e-Бумага шляпаЧерный, белый4.480 × 28047,32 × 81,1258,0 × 96,53.√√SPI4,01 дюймовый электронный бумажный модуль (F)7 цветов2.640 × 40086,40 × 54,0098,5 × 70,015√SPI4,2 дюймовый e-Бумага модульЧерный, белый4.400 × 30084,80 × 63,60103,0 × 78,54.SPI4,2 дюймовый e-Бумага модуль (B)Красный, черный, белый2.400 × 30084,80 × 63,60103,0 × 78,515SPI4,2 дюймовый e-Бумага модуль (C)Желтый, черный, белый2.400 × 30084,80 × 63,60103,0 × 78,515SPI4,3 дюймовый e-Бумага UART модуляЧерный, белый4.800 × 60088,00 × 66,00118,0 × 75,01,5UART5,65 дюймовый электронный бумажный модуль (F)7 цветов2.600 × 448114,9 × 85,8138,5 × 100,515SPI5,83 дюймов электронная бумага шляпаЧерный, белый2.648 × 480119,232 × 88,320125,4 × 99,55√SPI5,83 дюймовый e-Paper HAT (B)Красный, черный, белый2.648 × 480119,232 × 88,320125,4 × 99,520√SPI5,83 дюймовый e-Paper HAT (C)Желтый, черный, белый2.600 × 448118,8 × 88,26125,4 × 99,526√SPI6 дюймов e-Бумага шляпаЧерный, белый16800 × 600122,4 × 90,6138,4 × 101,8<1√√USB/SPI/
I806 дюймов HD e-Paper HATЧерный, белый161448 × 1072122,4 × 90,6138,4 × 101,8<1√√USB/SPI/
I807,5 дюймовый e-Бумага шляпаЧерный, белый2.800 × 480163,20 × 97,92170,2 × 111,25√SPI7,5 дюймов HD e-Бумага шляпаЧерный, белый2.880 × 528163,24 × 97,94170,2 × 111,25√SPI7,5 дюймовый e-Бумага шляпа (B)Красный, черный, белый2.800 × 480163,20 × 97,92170,2 × 111,216√SPI7,5 дюймов HD e-Бумага шляпа (B)Красный, черный, белый2.880 × 528163,24 × 97,94170,2 × 111,221√SPI7,5 дюймовый e-Бумага шляпа (C)Желтый, черный, белый2.640 × 384163,20 × 97,92170,2 × 111,216√SPI7,8 дюймовый e-Бумага шляпаЧерный, белый161872 × 1404158,18 × 118,64173,8 × 127,6<1√√USB/SPI/
I809,7 дюймовый e-Бумага шляпаЧерный, белый161200 × 825202,8 × 139,43218,8 × 156,4<1√√USB/SPI/
I8010,3 дюймовый e-Бумага шляпаЧерный, белый161872 × 1404209,66 × 157,25216,7 × 174,4<1√√USB/SPI/
I8010,3 дюймовый e-Бумага шляпа (D)Черный, белый161872 × 1404209,66 × 157,25227,7 × 165,8<1√√√USB/SPI/
I8012,48 дюймовый модуль электронной бумагиЧерный, белый2.1304 × 984252,98 × 190,90280,0 × 229,5<8√SPI12,48 дюймовый электронный бумажный модуль (B)Красный, черный, белый2.1304 × 984252,98 × 190,90280,0 × 229,5<16√SPI13,3 дюймовый e-Бумага шляпаЧерный, белый161600 × 1200270,40 × 202,80285,80 × 213,65<1√√USB/SPI/
I80Обычно это занимает около 0,3 s для частичное обновлениеPi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат
