Самая дешевая открытая исходная линия плоттер для рисования стен робот набор

Самая дешевая открытая исходная линия плоттер для рисования стен робот набор

Самый дешевый с открытым исходным кодом Drawbot Draw Line плоттер настенная живопись робот Scribit Maker проект набор поляризационный Для Arduino

Введение:

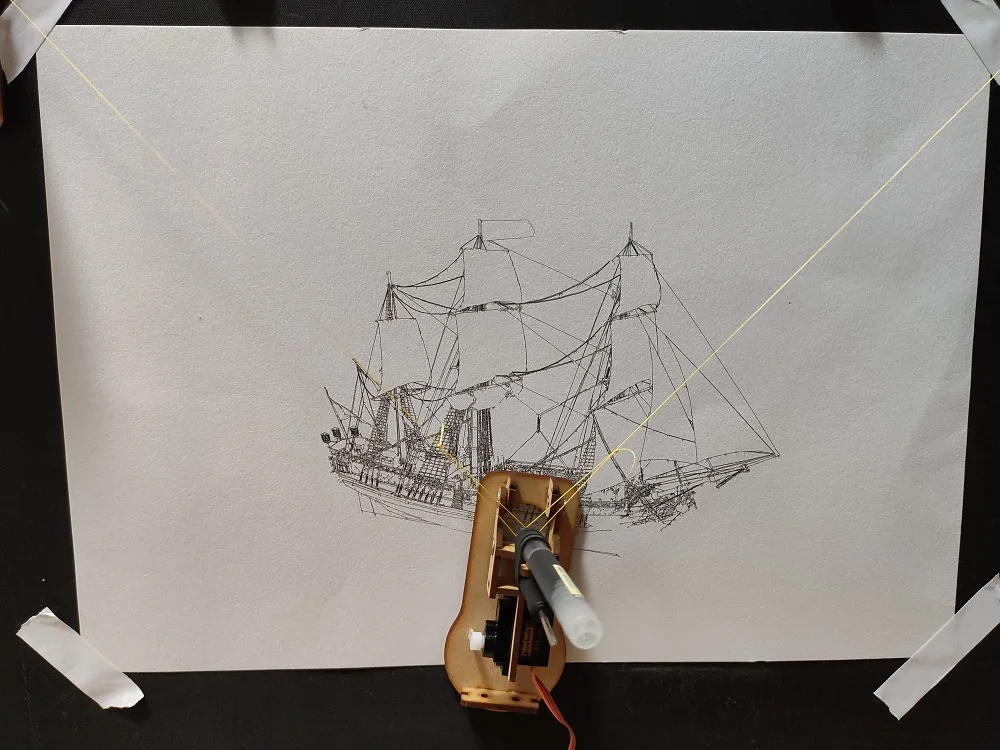

Машина для рисования стен-это очень ранний проект производителя, потому что производство неподвижного основания шагового двигателя и держателя ручки страдала от сердец всех процедурных обезьян. Наш магазин тщательно разработал набор отличных планов.

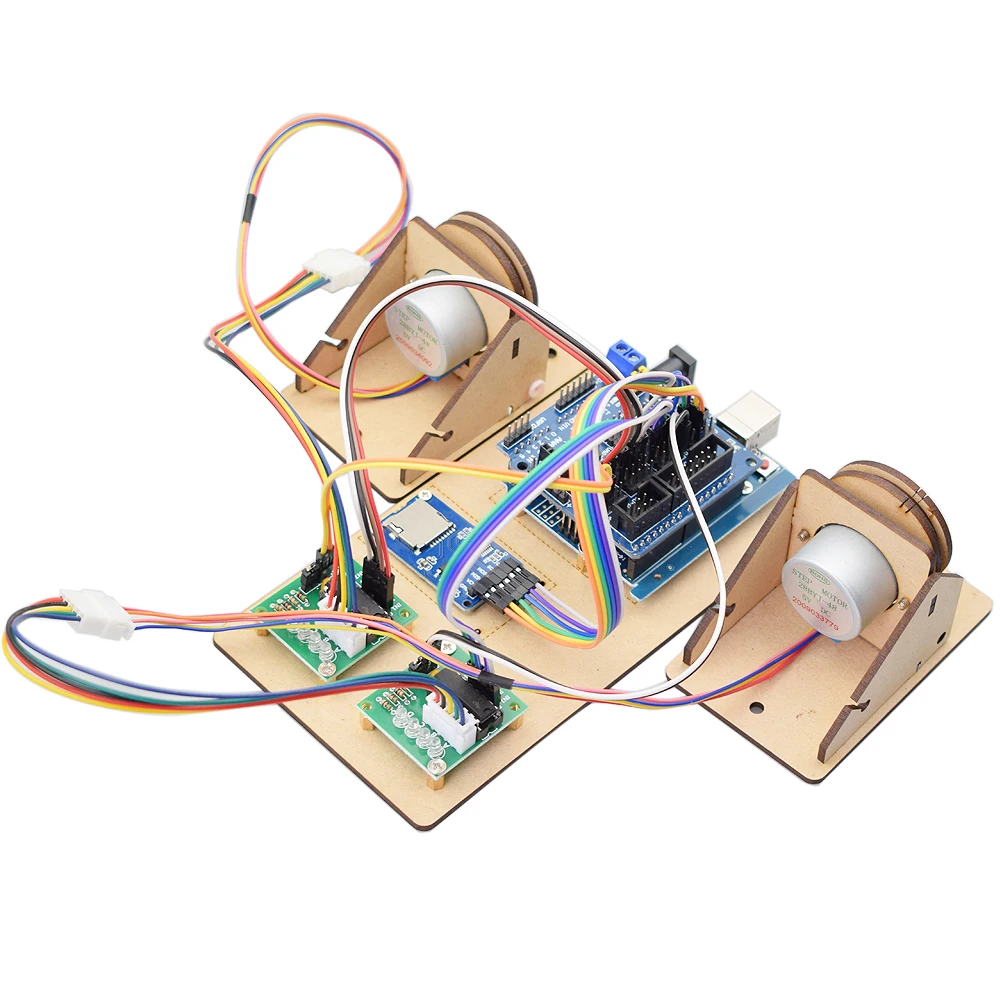

Шаговый двигатель использует 28byj, который небольшой по объему, удобный в проводке и простой в программе. Он может быть напрямую питается от Arduino без каких-либо проблем, таких как драйвер, сварка и источник питания. Двигатель и основная плата интегрированы в основание, а обмоточная рама с обеих сторон может быть наклеена на верхний угол любой стены или доски для рисования. Основная плата также может быть размещена на нижней стороне экрана без лазания.

Примечание:

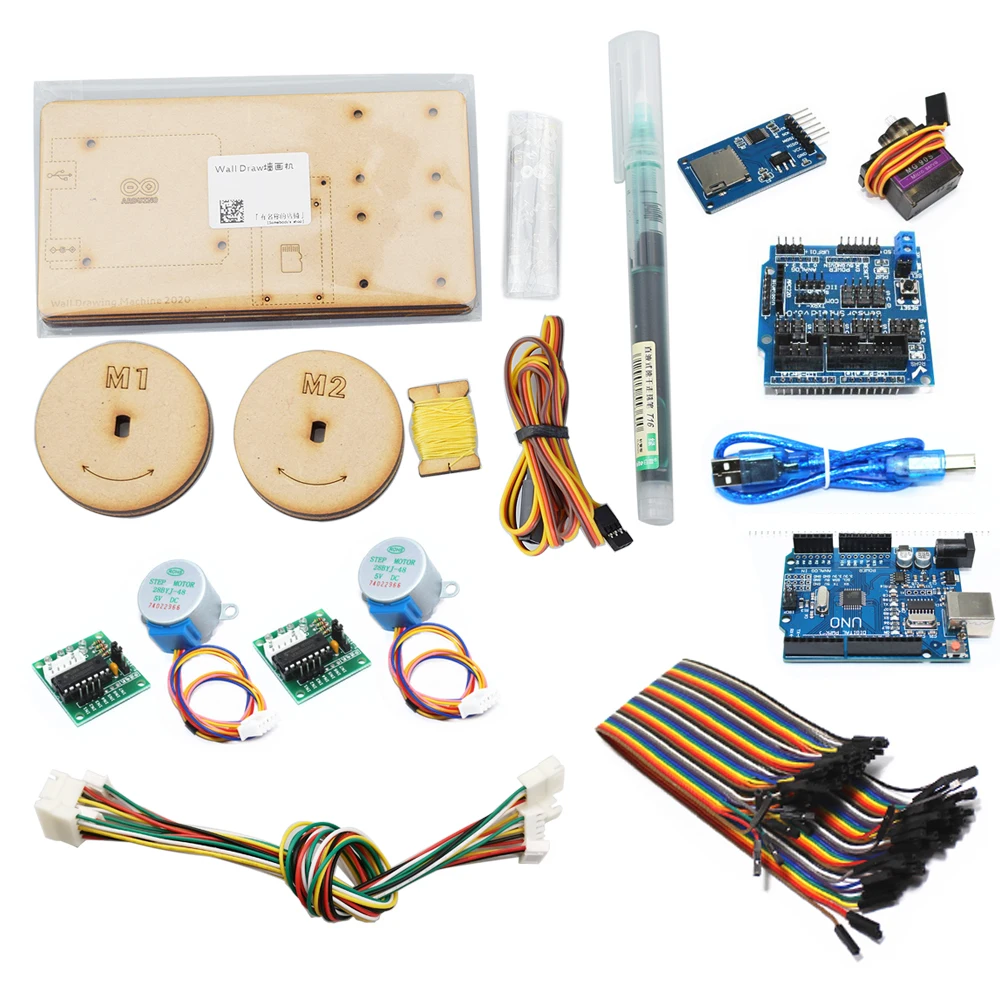

Изделие в разобранном виде. Мы предлагаем исходный код и руководство на английском языке.

Как рисовать сложную графику? Такие как фотографии, сделанные на мобильных телефонах.

1. Не все фотографии могут быть нарисованы, можно нарисовать только векторную графику. К счастью, некоторые фотографии могут быть преобразованы в векторную графику с помощью программного обеспечения. (Вы можете использовать Coreldraw, Inkscape и многие другие программы для обработки) или сначала попробовать простую векторную схему.

2. Векторная схема должна быть преобразована в файл gcode. (Вы можете использовать Inkscape, Aspire и многие другие программы для создания Gcode.) Если вы не можете, вы также можете попробовать некоторые коды, указанные в нашей посылка программного обеспечения. Gcode-это текстовый файл, который можно открыть и отредактировать с помощью WordPad. Перед использованием вы можете просмотреть значения в gcode. Единицы измерения являются фактическими миллиметрами. Если есть десятки тысяч значений, это может быть катастрофическим, чтобы шаговый двигатель вращался в течение нескольких часов до остановки. Есть много конкретных правил gcode и методов использования онлайн, так что вы можете узнать самостоятельно.

3. Файл Gcode сохранен на карте памяти, arduino считывает файл с карты и разбирает координаты положения в действие шагового двигателя, И тянет веревку, чтобы управлять ручкой для рисования. (Программа WallDraw.ino в программе посылка может выполнить этот шаг) (обратите внимание, что карта памяти предпочтительно в формате fat32. Формат ntfs не может считывать файлы, особенно карты с емкостью 4G или более. Обратите внимание, что имя файла gcode должно быть в одной и той же программе, определение такое же, как правило, «1.nc», если отличается, пожалуйста, измените на одно и то же имя)
