Высокоточный двухканальный генератор сигналов серии ET33/произвольная форма DDS

Высокоточный двухканальный генератор сигналов серии ET33/произвольная форма DDS

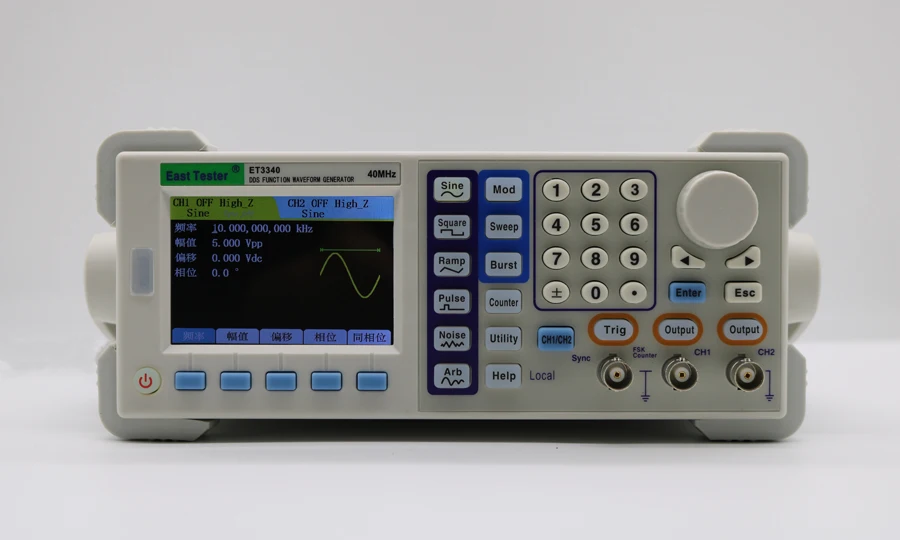

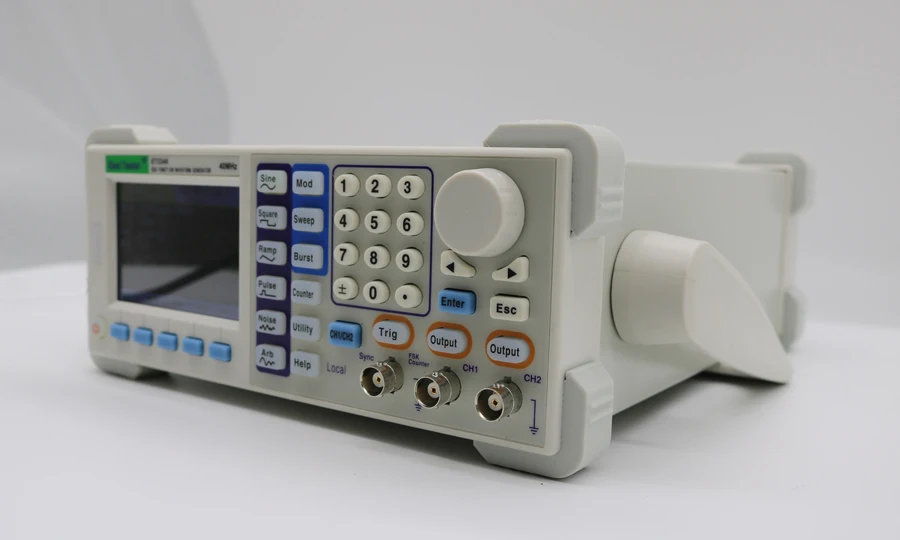

Серия ET33

Двухканальная функция/произвольная форма волны

Ключевые особенности
1. 3,5 дюйма 480 × 320TFT ЖК-дисплей с четкий графический интерфейс
2. Доступно меню на китайском/английском языках
3. Нажмите клавишу для справки и информации
4. Управление файлами поддержка USB флэш-диска и локального хранения
5. Двухканальный выход с самой высокой выходной частотой модели ET3315-15 МГц, модель ET3325-25 МГц, модель ET3340-40 МГц, модель ET3360-60 МГц.
6. Частота дискретизации: 200MSA/S, вертикальное разрешение: 13 бит и глубина хранения: 8k
7. 5 основных форм волны и 32 произвольных формы встроенных
8. Импульсный волновой выходной набор в краевом времени
9. Внутренняя/внешняя AM, FM, PM, ASK, FSK и PSK модуляционная функция
10. Выход линейной/логарифмической частоты развертки и всплеск волны
11. Частотомер высокой точности 100 МГц и 32-битный счетчик
12. С интерфейсом RS232, usb-устройством, USB хост-интерфейсом, поддерживающим флеш-накопитель USB (USB хост опционально)
13. Многофункциональное программное обеспечение для редактирования произвольной формы

Общие технические характеристики
1. Напряжение питания: 220 В ± 10%,45 ~ 65 Гц или 110 В ± 10%,45 ~ 65 Гц
2. Потребляемая мощность:< 15 Вт
3. Тип: 3,5-дюймовый TFT ЖК-дисплей экран, Resolution480 × 320,16 м цвет
4. Окружающая среда: 10 ℃ ~ + 40 ℃, без работы-10 ℃ ~ + 60 ℃
5. Диапазон влажности: в пределах 0 ~ 40 ℃,≤ 90% относительной влажности

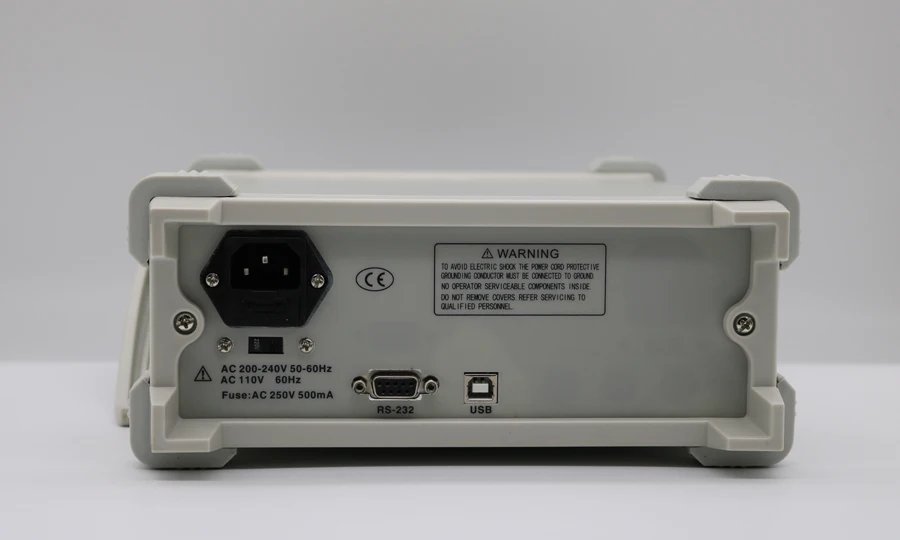

6. Интерфейс: RS232,USB устройство; USB хост (опционально)
7. Дисплей: 3,5 дюймов TFT ЖК-дисплей экран, 480x320 разрешение
8. Размер: 265*105*305 мм (ширина x высота x глубина)
9. Вес: 2,6 кг

Аксессуары
Стандартные аксессуары:
1 шт. 30A51 трехпроводная Линия электропередачи;
1 шт. коаксиального кабеля BNC 33A52;
1 CD-ROM
1 руководство пользователя.

Частотные характеристики

Модель

ET3315

ET3325

ET3340

ET3360

Синус

1μHz ~ 15 МГц

1μHz ~ 25 МГц

1μHz ~ 40 МГц

1μHz ~ 60 МГц

Квадратный

1μHz ~ 15 МГц

1μHz ~ 15 МГц

1μHz ~ 15 МГц

1μHz ~ 15 МГц

Треугольник

1μHz ~ 15 МГц

1μHz ~ 15 МГц

1μHz ~ 15 МГц

1μHz ~ 15 МГц

Пульс

100 МГц ~ 6 МГц

100 МГц ~ 6 МГц

100 МГц ~ 6 МГц

100 МГц ~ 6 МГц

Произвольный

1μHz ~ 6 MГц

1μHz ~ 6 MГц

1μHz ~ 6 MГц

1μHz ~ 6 MГц

Шум(-3 дБ)

Полоса пропускания 7 МГц

Разрешение частоты

1μHz

Точность частоты

±5ppm

Стабильность частоты

±1ppm/3 часа

Частота
Характеристики

Типы сигналов

Синус,
Квадрат, треугольник, пульс, шум и произвольные волны (включая DC).

Там
32 вида произвольных волн и 50 видов пользовательских волн.

Длина волны

8192
Точки

Частота дискретизации формы волны

200
MSa/s

Вертикальное разрешение формы волны

13 бит

Характеристики синусоидальной волны

Синусоидальная волна

Гармонические искажения

≥45dBc(<1 МГц);

≥40dBc(1 МГц ~ 20 МГц)

Полное гармоническое искажение

<0.8%(20 Гц
~ 20 кГц, 0dBm)

Характеристики сигнала квадратной волны

Квадратная волна

Подъем/осень

<20ns

Overshoot

<5%

Рабочий цикл

Freq <100 кГц:
1% ~ 99%;

100 кГц≤Freq <5 МГц: 20% ~ 80%;

5 МГц≤Freq: 40% ~ 60% (разрешение 0.1%)

Характеристики импульсной волны

Импульсная волна

Ширина импульса

Min20ns; 1nsresolution

Время перехода по краям

Min20ns;

Overshoot

<5%

Дрожание

6ns + 0.1% период

Характеристики пандуса

Рампа волна

Степень линейности

≥98% (0,01 Гц ~ 10 кГц)

Симметрия

0,0 ~
100.0% (разрешение 0.1%)

Характеристики выхода

Амплитуда

Амплитуда
Диапазон

Freq<10 МГц

10 МГц≤Freq<30 МГц

30 МГц≤Freq

2mVpp ~ 20Vpp

2mVpp ~ 10Vpp

2mVpp ~ 5Vpp

Амплитуда
Разрешение

1МВ

Амплитуда
Стабильность

±1% установленное значение±1mVpp(1kHzSine,0 смещение,> 10mVpp)

Амплитудная плоскостность (относительно синуса 1K,
1 Vpp)

±0,4 дБ <10 МГц;

±1,0 дБ≥10 МГц.

Выходное сопротивление

50Ω ±10%(Типичный)

Защита

Все
Выходной сигнал терминал может быть сокращен в течение 60 с

Постоянный ток
Смещение

Выходная амплитуда> 0,1 в

2МВ <Выходная амплитуда≤0,1 в

Смещение
Диапазон регулировки

±10Vpk,Переменный ток
+ Dc

±0.250Vpk,Переменный ток
+ Dc

Смещение
Разрешение

1МВ

Фаза
Характеристики

Фаза
Диапазон регулировки

0 ~ 359,9°

Фаза
Разрешение

0,1°

Функция внешнего измерения

Измеритель частоты

Диапазон измерения частоты

1 Гц ~ 100 МГц

Точность измерения

Время ворот постоянно регулируется between0.01s ~ 10s

Функция счетчика

Счетная область

0 ~ 4294967295

Режим управления

Ручная работа

Диапазон напряжения входного сигнала

2Vpp ~ 20Vpp

Комбинированный режим

AC или DC

Измерение ширины импульса

1ns (разрешение), 20s (максимальное время измерения)

Измерение периода

1ns (разрешение), 20s (максимальное время измерения)

Синхронизация вывода

Выходной канал

CH1 или CH2, по умолчанию CH1

Уровень

TTL

Сопротивление

50Ω

Время подъема/падения

<25ns

Максимальная частота

25 МГц

Аммодуляция

Выходной канал

CH1 или CH2, по умолчанию CH1

Несущая волна

Синус, квадрат, пандус, пульс и произвольные формы волны (за исключением постоянного тока)

Источник

Внутренний/внешний

Модулирующая волна

Синус, квадрат, треугольник и пандус

Частота модуляции

2 МГц ~ 20 кГц

Глубина модуляции

0% ~ 120%

Фммодуляция

Выходной канал

CH1 или CH2, по умолчанию CH1

Несущая волна

Синус, квадрат, пандус, пульс и произвольные формы волны (за исключением постоянного тока)

Источник

Внутренний/внешний

Модулирующая волна

Синус, квадрат, треугольник и пандус

Частота модуляции

2 МГц ~ 20 кГц

Смещение частоты

0 ~ Максимальная частота несущей

Pmмодуляция

Выходной канал

CH1 или CH2, по умолчанию CH1

Несущая волна

Синус, квадрат, пандус, пульс и произвольные формы волны (за исключением постоянного тока)

Источник

Внутренний/внешний

Модулирующая волна

Синус, квадрат, треугольник и пандус

Частота модуляции

2 МГц ~ 20 кГц

Фазовое смещение

0°~ 360°

Асмодуляция

Выходной канал

CH1 или CH2, по умолчанию CH1

Несущая волна

Синус, квадрат, пандус, пульс и произвольные формы волны (за исключением постоянного тока)

Источник

Внутренний/внешний

Модулирующая волна

Квадратная волна 50% коэффициента мощности

Частота Keying

2 МГц ~ 1 МГц

Амплитуда модуляции

0 ~ амплитуда перевозчика

Фскмодуляция

Выходной канал

CH1 или CH2, по умолчанию CH1

Несущая волна

Синус, квадрат, пандус, пульс и произвольные формы волны (за исключением постоянного тока)

Источник

Внутренний/внешний

Модулирующая волна

Квадратная волна 50% коэффициента мощности

Частота Keying

2 МГц ~ 1 МГц

Частота хопа

Диапазон несущей частоты

Пскмодуляция

Выходной канал

CH1 или CH2, по умолчанию CH1

Несущая волна

Синус, квадрат, пандус, пульс и произвольные формы волны (за исключением постоянного тока)

Источник

Внутренний/внешний

Модулирующая волна

Квадратная волна 50% коэффициента мощности

Частота Keying

2 МГц ~ 1 МГц

Фаза модуляции

0°~ 360°

Частотная развертка

Выходной канал

CH1 или CH2, по умолчанию CH1

Типы

Линейность/логарифм

Время подметания частоты

1 мс ~ 500,000 с

Частота запуска/остановки

1µгц ~ Максимальная частота несущей

Направление развертки

Вперед,
Назад

Источник запуска

Руководство по эксплуатации
Операционная, внутренняя, внешняя

Характеристики разрыва

Выход
Канал

CH1 или CH2, по умолчанию CH1

Перевозчик
Волна

Синус,
Квадрат, рампа, пульс и произвольные формы волны (за исключением постоянного тока)

Пульс

1 ~ 65535
Или бесконечный, закрытый

Старт/стоп
Фаза

0 ~ 360°

Внутренний
Период

1мкс ~ 500 с

Источник Стинга

Внешний

Триггер
Источник

Внутренний,
Внешняя, ручная работа

Триггер вход

Сигнал
Диапазон

2Vpp ~ 20Vpp

Муфта

Переменный ток или
Постоянный ток

Ширина импульса

> 100 нс

Реакция
Время

<500ns(Взрыв)

<10 мкс(Развертка)

Модуляционный вход

Сопротивление

1 мΩ

Сигнал
Диапазон

±2,5 V ac + dc
