Номер модели: FU-15

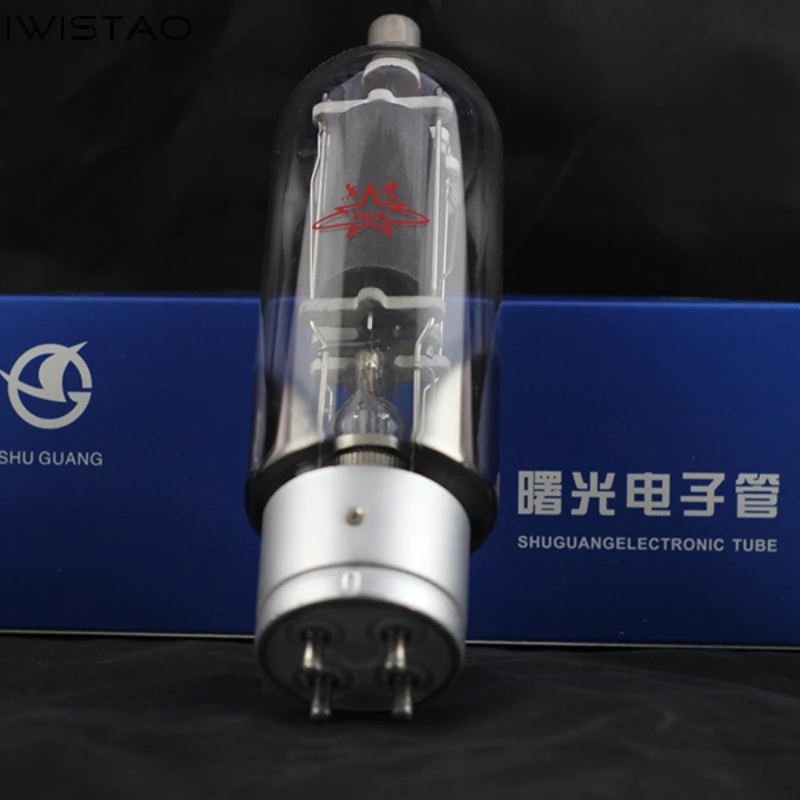

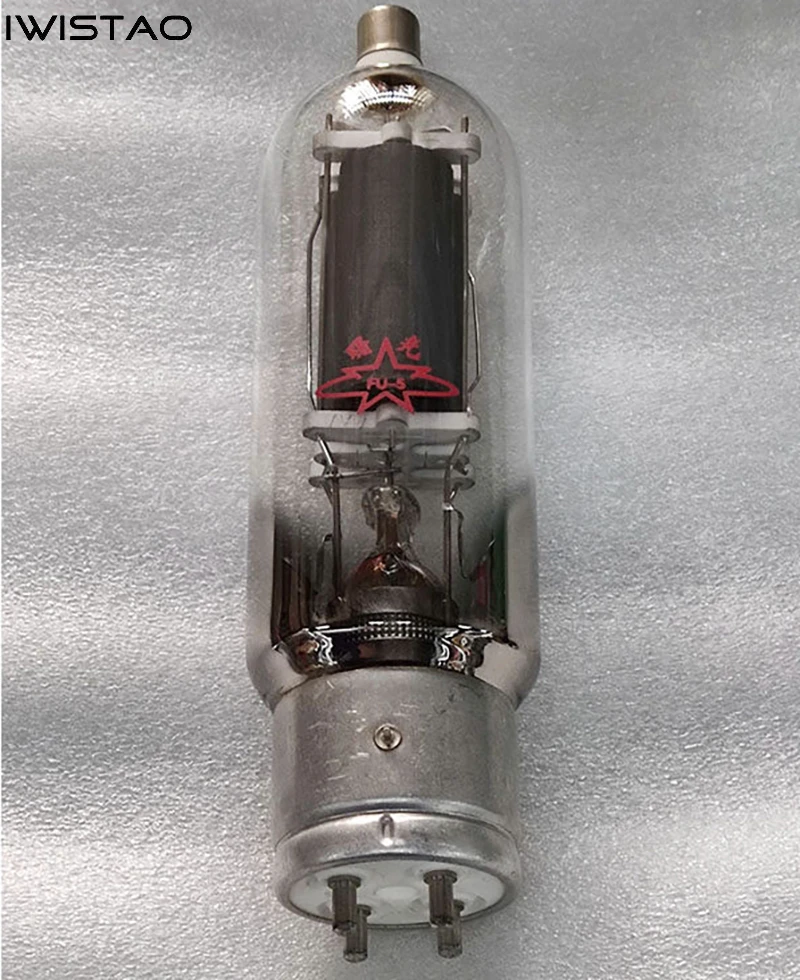

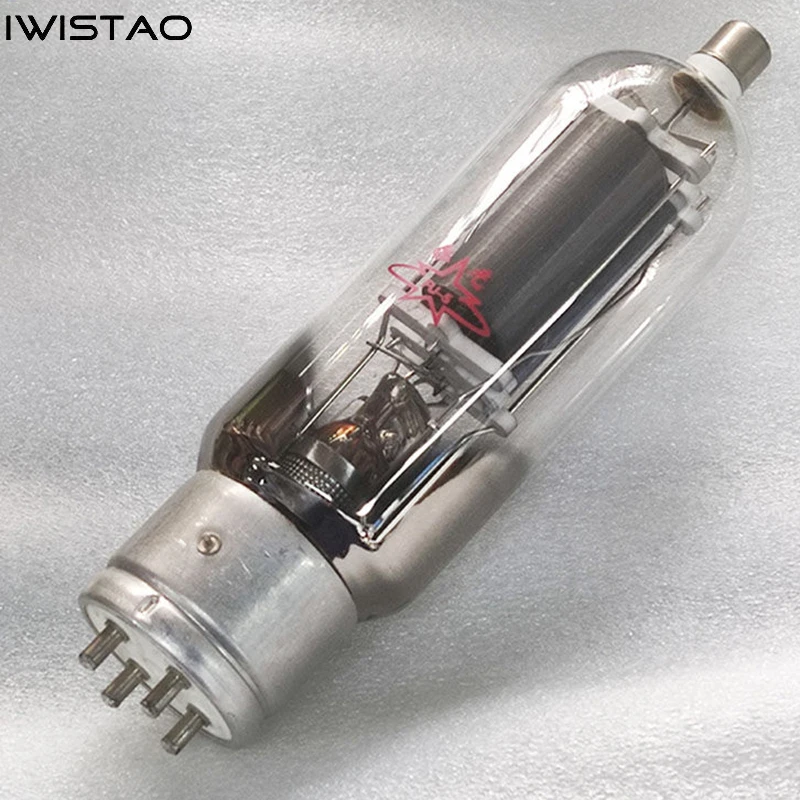

Вакуумная трубка FU-5 (805) представляет собой Триод с прямым нагревом тория-вольфрамового катода, он используется для класса B, A-F, R-F усиление мощности, усиление мощности класса C R-F и высокочастотные колебания.

FU-15(805) аналогичен GL-805 и может использоваться как взаимозаменяемый.

Нагрев нити

УФ… 10 в

Если… 3,25 A

Межэлектродная Емкость

Входная емкость… 8,5 ПФ

Выходная емкость… 10,5 ПФ

Транзакционная емкость… 6,5 ПФ

Предельный рейтинг

Анодное напряжение… 1500 В

Мощность рассеивания анода… 125 Вт

Рабочая частота и Анодное напряжение

Когда рабочая частота превышает 30 МКС, входное напряжение анода и входная мощность анода будут своевременно отрегулированы в соответствии со следующей таблицей:

Частота (MC) Анодное напряжение и входная мощность анода

B-полюсный электрод C-класса, телеграф с модуляцией анода телефона

30 100% 100%

45 90% 82%

80 71% 55%

Рекомендуемое рабочее состояние (Справочное значение)

Усилитель мощности класса B A-F (две трубки) Предельное значение

Ua… 1250 1500 1500 В

Ia (макс. Сиг. На трубку)… 210 мА

Pa (дюйм) (макс. Сиг. На трубку) z… 315 Вт

Pa (на трубку)… 125 Вт

Ug… 16 В

Юг (pk)… 235 280 В

Ia(0)… 148 84 мА

Ia (макс. sig)… 500 600 мА

Pd… 6 7 Вт

RL(a-a)… 6,7 8.2 кОм

Pout (макс. sig)… 300 370 Вт

Усилитель мощности класса B R-F

(Максимальный коэффициент модуляции каждой трубки составляет 1,0 при условии несущей способности)

Предельное значение

МкА… 1250 1500 1500 В

Ug…-10 в

Ia… 135 115 150 мА

Pa(in)… 185 Вт

Юг (pk)… 70 70 в

Ig… 15 15 мА

Pd… 11 7,5 Вт

Выход… 55 57,5 Вт

Усиление и колебания мощности класса C R-F (анодная модуляция)

(Максимальный коэффициент модуляции каждой трубки составляет 1,0 при условии несущей способности)

Предельное значение

МкА… 1000 1250 1250 в

Ug…-155 -160 -500 В

Ia… 160 160 175 мА

Ig… 60 60 70 мА

Pa(in)… 220 Вт

Pa… 85 Вт

Юг (pk)… 295 300 в

Pd… 16 16 Вт

Выход… 110 140 Вт

Предельное значение усиления и колебаний мощности класса C R-F (анодная модуляция) (если нет модуляции для каждой трубки в условиях приема)

МкА… 1000 1250 1500 1500 В

Ug…-95 -100 -105 -500 В

Ia… 200 200 200 210 мА

Ig… 40 40 40 70 мА

Pa(in)… 315 W

Pa… 125 Вт

Юг (pk)… 225 230 235 в

Pd… 8,5 8,5 8,5 Вт

Выход… 130 170 215 Вт
