NanoVNA-F V2 4,3 дюймов IPS ЖК-дисплей Дисплей вектор сетевой анализатор S-A-A-2 анализатор антенны коротковолновое кв УКВ 5000 мАч веб-тестер

Описание:

NanoVNA-F V2 портативный векторный сетевой анализатор-это продукт нового поколения, разработанный на базе NanoVNA-F.

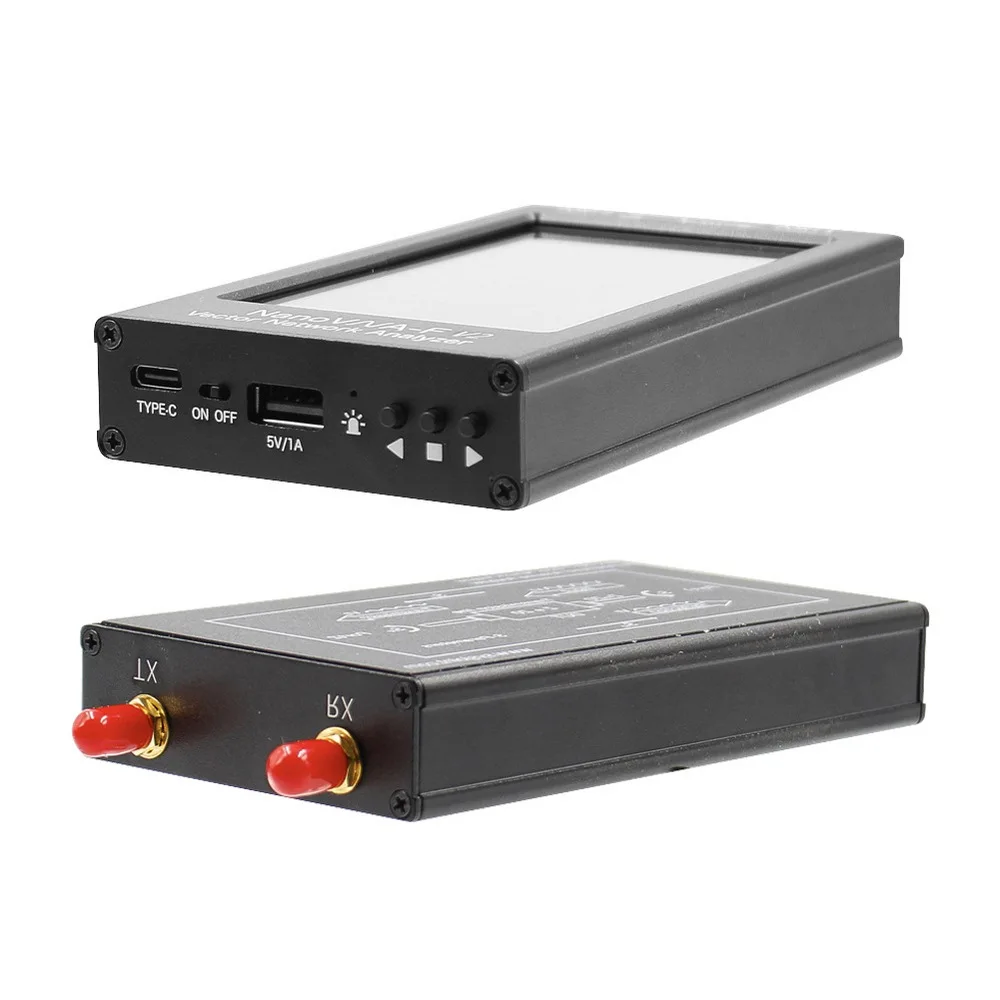

Он принимает 4,3-дюймовый IPS ЖК-дисплей дисплея и алюминиевый сплав чехол, стандартный 5000 мАч большой емкости литиевая батарея, время работы от аккумулятора до 7 часов, Поддержка сенсорный экран и боковые кнопки, Поддержка на китайском и английском языках.

Дизайн этого продукта основан на NanoVNA edy555 и S-A-A V2 OwOcomm, а глубокая оптимизация программного обеспечения производится на основе предыдущего поколения NanoVNA-F.

Рабочий интерфейс совместим с NanoVNA-F, диапазон измерений увеличен до 3 ГГц, а динамический диапазон больше.

Измерение более точное, и операция более удобна.

Особенности:

4,3-дюймовый IPS ЖК-дисплей, разрешение 800*480, ультра-широкий угол обзора, широкий угол обзора при длительном использовании не режет глаза;

Чехол из алюминиевого сплава прочный и прочный, эффективно защищает от электромагнитных помех и обеспечивает точность измерений;

Размер корпуса 125 мм * 75 мм * 20 мм, компактный и портативный; Радиочастотный интерфейс SMA, который удобен для подключения всех видов DUTs;

5000 мАч литиевая батарея большой емкости, срок службы батареи до 7 часов; Полный дизайн сенсорного экрана, с 3 боковыми кнопками одновременно, гибкой и удобной в эксплуатации;

Поддержка китайского и английского интерфейса;

Оптимизированный дизайн пользовательского интерфейса, удобный для пользователей для выполнения операций измерения;

Поддержка регулировки яркости экрана;

Прошивка может быть обновлена через виртуальный u-диск, программист не нужен, а Прошивка может быть обновлена через прилагаемый usb-кабель для передачи данных type-c;

Стандартные высококачественные Калибровочные детали и фазостабильный кабель RG405 для обеспечения точности калибровки;

Разработан с интерфейсом выхода USB, который может поддерживать выходную мощность 5 В/1 А; С использованием 2А IC высокой токовой зарядки, время зарядки короче;

Поддерживая программное обеспечение хост-компьютера, хост-компьютер поддерживает китайский и английский интерфейс; Вы можете сделать скриншот главного компьютера, чтобы получить изображение экрана устройства;

Характеристики:

Частотный диапазон: 50 кГц-3 ГГц Выходная мощность RF: -9 дБм (ошибка в пределах 1 ГГц: ± 1 дБ)

Точность частоты по уровню поверхности: <0.5ppm S21 Динамический диапазон: 70dB (1,5 ГГц), 60dB (3 ГГц) S11 Динамический диапазон: 50dB (1,5 ГГц), 40dB (3 ГГц) 2-портовый обратные потери: 20dB typ (1,5 ГГц), 13dB мин (3 ГГц) Кол-во точек калибровки: 101 точек Кол-во сканирование точек: 101 точек количество следов: 4 Количество точек отметки: 4 (планку точки отметки можно перемещать вверх и вниз на экране)

Интерфейс USB: режим связи USB Type-C: Настройка CDC (serial) Сохранение: 5 групп (после сохранения, его можно сразу напомнить, когда он используется в следующий раз, нет необходимости повторять, И сохраненные параметры до последнего отключения будут автоматически отозваны при включении в следующий раз) Поддержка калибровки результат интерполяции, вы можете снять мерки без перекачки после корректировки измерения Диапазон частот время сканирования: около 1,9 s/1 раз (50 кГц ~ 3000 МГц полный диапазон частот) вы можете снять мерки S параметры, соотношение стоящей волны напряжения, диаграмма Смита, фаза, групповая задержка и т. д.

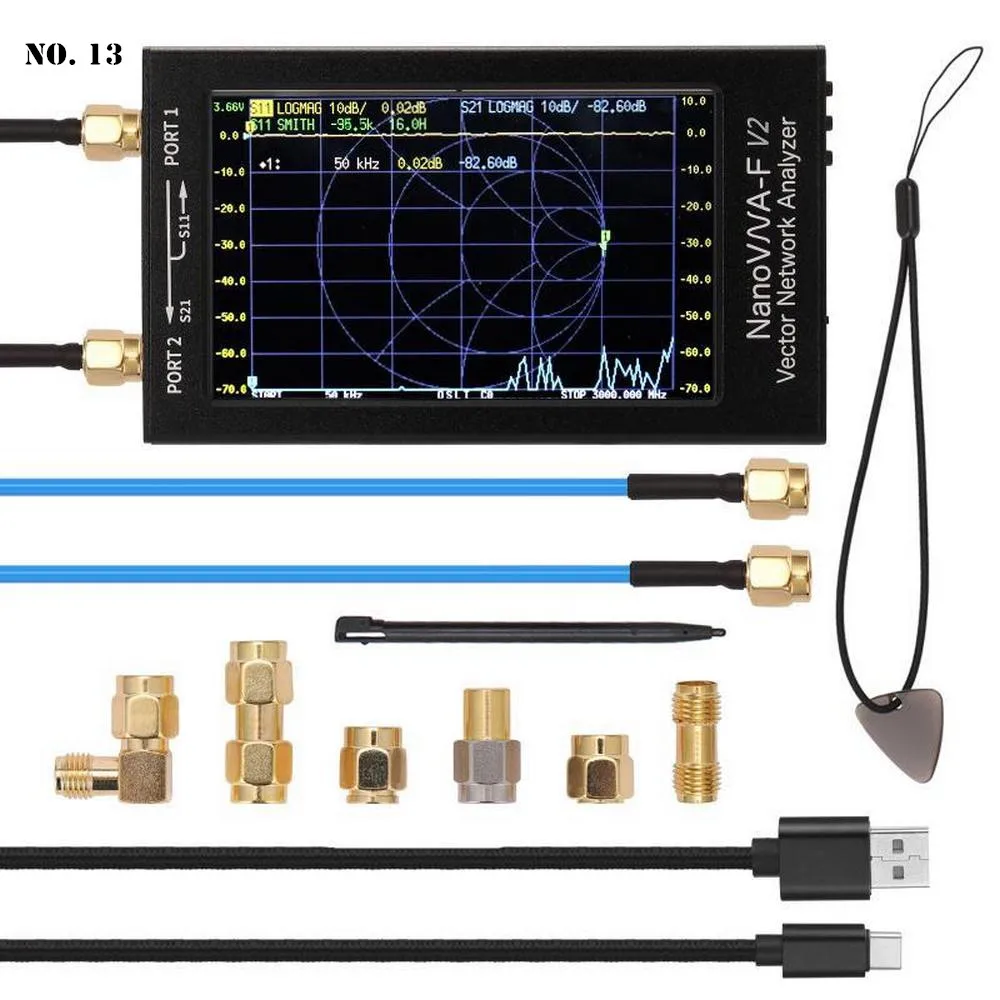

Упаковочный лист:

Хост x1

SMA комплект калибровки открытого замыкания x1

SMA Набор для калибровки короткого замыкания x1

Набор для калибровки нагрузки SMA 50Ω x1

SMA-KK двойной головкой Женский адаптер отверстия x1

SMA-JJ двухголовый штыревой адаптер x1

SMA-JKW наружный винт с внутренним отверстием для внутреннего винта внутренний адаптер иглы x1

20 см SMA-JJ RG405 RF кабель x2

Кабель для передачи данных USB type-C x1

Стилус x1

Плинтус x1
