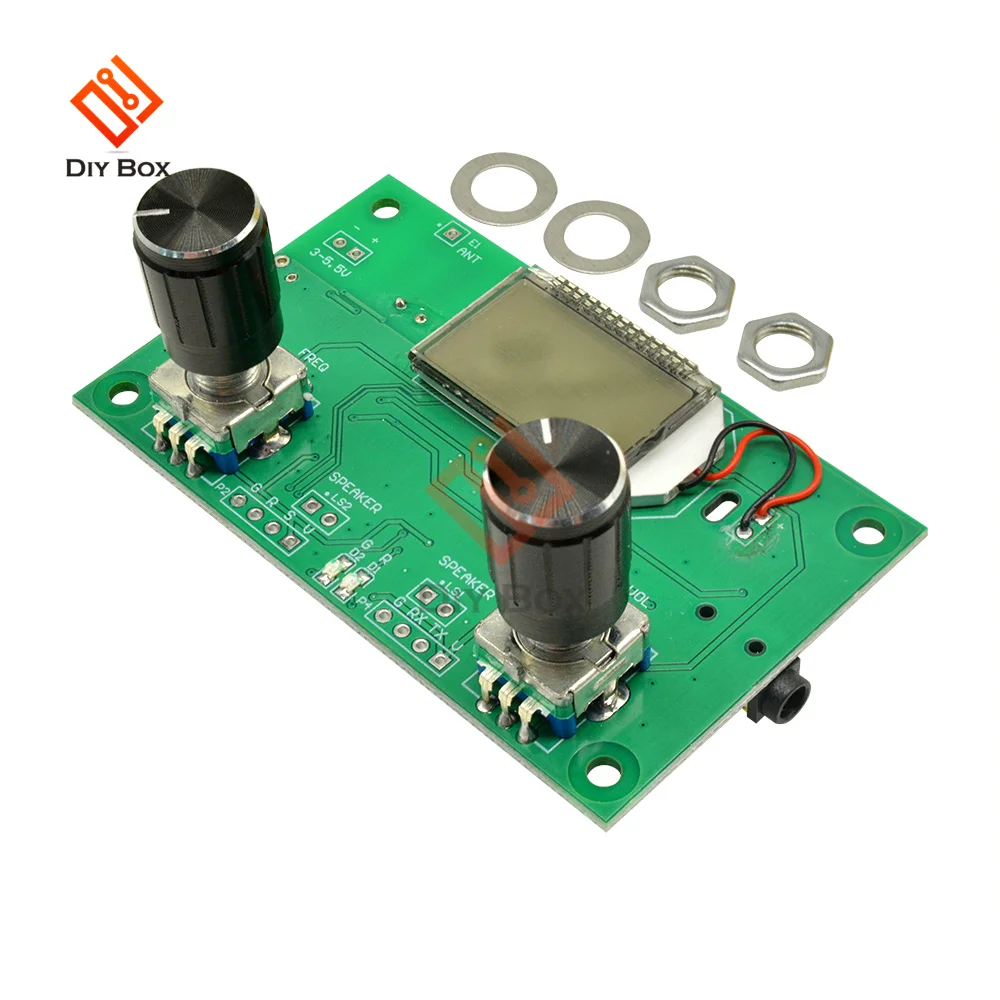

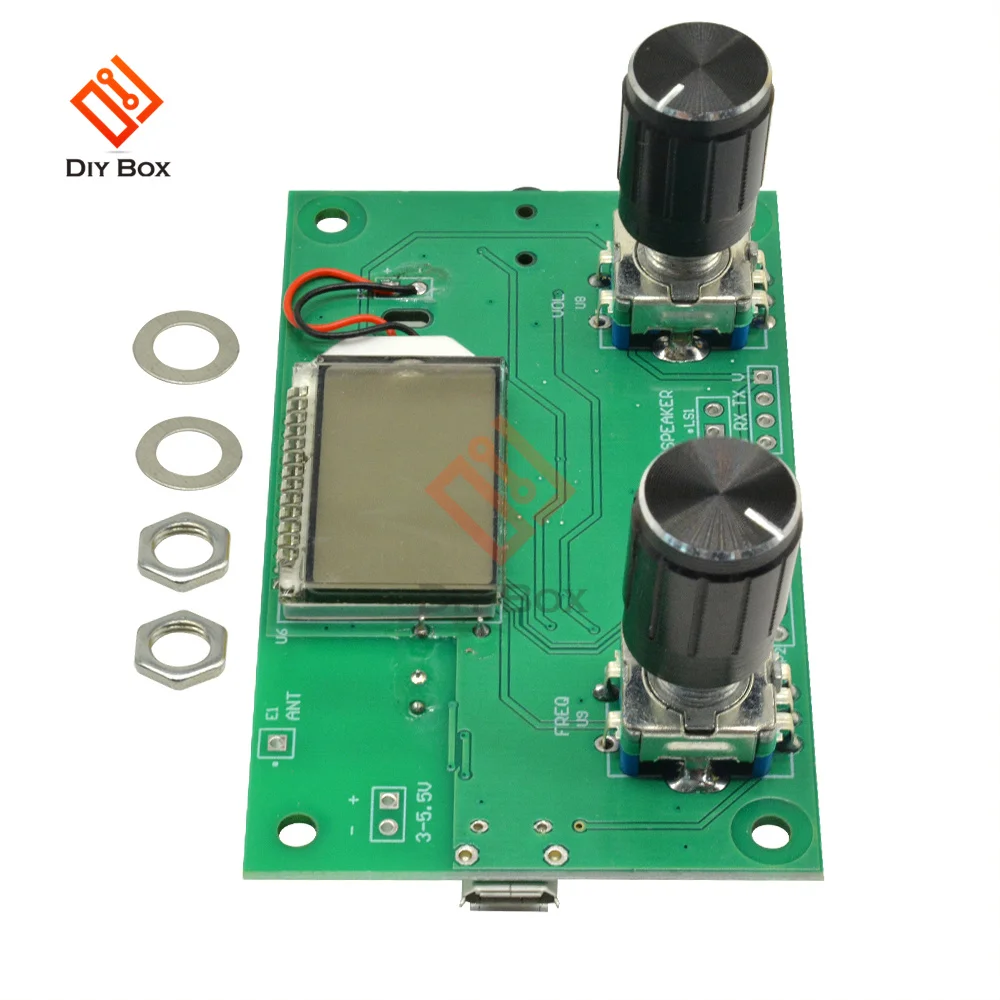

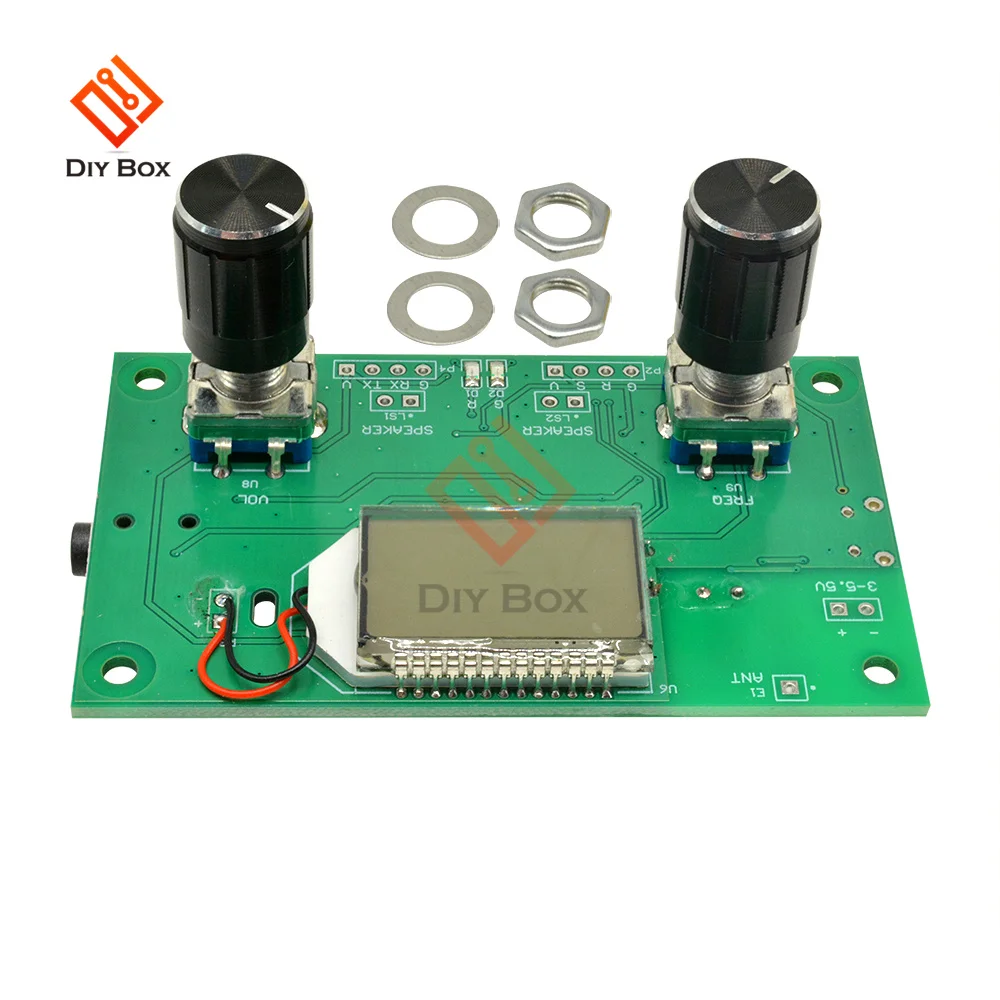

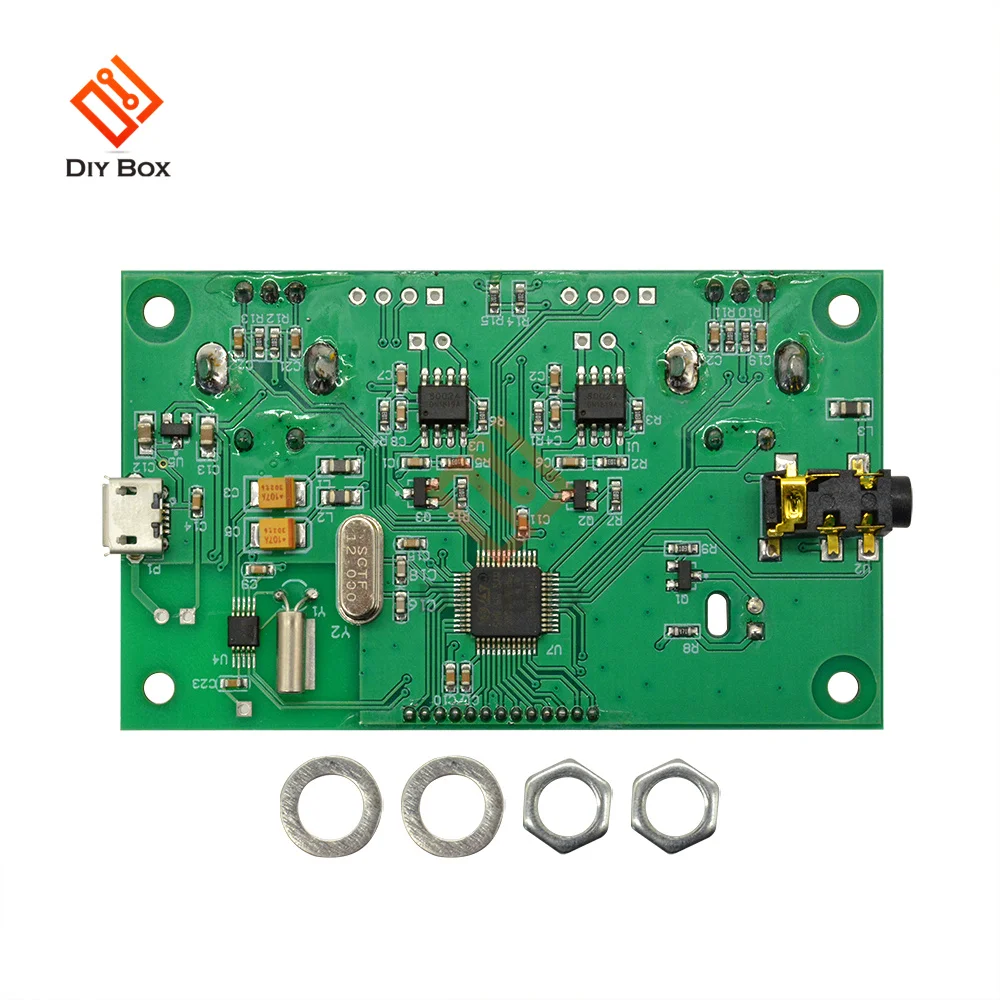

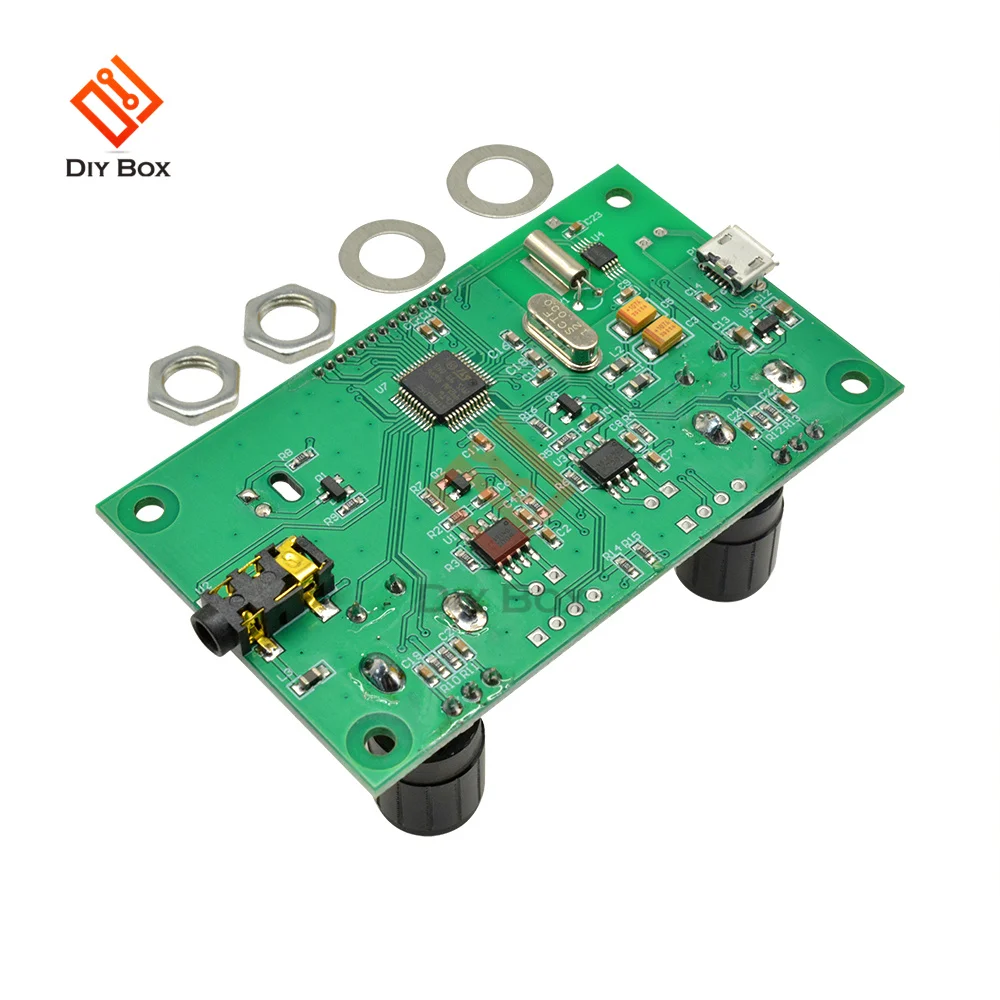

FM-радиоприемник модуль 87-108 МГц частотная модуляция стереоприемная плата с

FM-радиоприемник модуль 87-108 МГц частотная модуляция стереоприемная плата с

Особенности:

1: использование усовершенствованной обработки цифрового аудио сигнала (DSP) и FM модуляции фазовой блокировки петли (PLL), чтобы сделать звук более реалистичным, более стабильной производительности, долгих рабочих часов без смещения частоты.

2: ЖК-дисплей более интуитивный и точный, с очень низким энергопотреблением и минимальным уровнем шума.

3: можно искать радиостанции и хранить радио функции, легко управлять.

4: Встроенный 30 цифровой кнопки регулировки громкости можно легко сделать.

5: Автоматическое отключение данных памяти до выхода из строя питания.

6: динамик/выход наушников автоматическое переключение

7: Стабилизация частоты кварцевого кристалла, изменение температуры больше не принимает Смещение частоты.

9: профессиональный аудио DSP аудио сигнал анализа и обработки, автоматическое отключение без сигнала или слабый уровень шума FM сигнала большого времени, вдали от традиционного fm-радио сигнала или сигнал слаб при отсутствии раздражения при шуршании.

10: цифровой инкрементный роторный кодировщик для регулировки громкости и частоты использования чувствуйте себя хорошо, точное позиционирование, стабильный и прочный, вращение на 360 ° без мертвых концов.

11:30 уровень цифровой Диапазон регулировки громкости

12: поддержка последовательного управления связью, Используйте другой компьютер или устройство управления MCU модуль с серийным полным функционалом.

Параметры продукта: Выходная мощность: 500 мВт (приводные наушники), 3Wx2 (вождение динамика)

Частотный диапазон: 50 Гц-18 кГц

Диапазон приема частот:

Закройте кампус радио 87,0 МГц-108,0 МГц,

Открытый кампус радио 76,0 МГц-108,0 МГц

Эквивалентный уровень шума: ≥ 15 дБ

Напряжение питания: 3,0 V-5,0 V

Ток поставки: максимальный объем 1000 мА, минимальный объем 60 мА (только для справки)

Канал: стерео

Описание модуля приема FM

<1>: мощность

1. Модуль имеет интерфейс Micro USB и может питаться от компьютера USB.

2. Соответствующие порты модуля (отмеченные на печатной плате)-и + соответственно подключены к отрицательным и положительным клеммам источника питания (батареи). Рекомендуется использовать аккумулятор или другой Регулируемый источник питания для источника питания. Не рекомендуется использовать импульсные источники питания без фильтров (например, мобильный телефон зарядные устройства, мобильные источники питания и другие импульсные источники питания), В противном случае помехи, генерируемые источником питания, будут влиять на нормальную работу этого модуля. Нормальное рабочее напряжение данного модуля составляет 3,0-5,0 V, и источника питания напряжение не должно превышать этого диапазона.

<2>: антенна

Порт FM_ANT используется для подключения fm-антенны. Чтобы лучше получить fm-сигналы, рекомендуется подключить антенну длиной 75 см.

<3>: выход наушников/динамиков

Этот модуль поставляется с 3WX2 канальным аудио усилителем мощности. Если вам нужен динамик для подключения к порту динамика, рекомендуется использовать динамик 4 Ω/3W. Если наушники вставлены, аудио автоматически переключается на канал наушников, а канал динамика автоматически закрыт.

<4> Регулировка громкости

Поверните кодировщик VOL (один справа) для регулировки громкости, и ЖК-экран отображает уровень громкости.

<5> регулировка частоты

Поверните энкодер FRE (слева) для регулировки частоты приема, и ЖК-экран отображает частоту тока

<6> автоматический поиск каналов

Короткое нажатие на энкодер FRE, локальная радиостанция будет искать автоматически, и ЖК-экран будет отображать частоту тока. При обнаружении действительной радиостанции поиск прекратится.

<7> бесшумный

Короткое нажатие кнопки VOL вниз для выключения звука/незвука

<8> автоматический выключатель

Нажмите кнопку VOL, чтобы включить или выключить функцию auto squelch, кнопка включения ЖК-дисплея означает включение автоматического выключения, выключение означает выключение автоматического выключения.

<9> Автоматическая регулировка порогового значения (порога) (действительна при включении автоматического выключателя)

Удерживайте ручку FRE вниз, чтобы войти в автоматический интерфейс регулировки порога. Поверните ручку VOL для регулировки порога автоматического скворча в соответствии с конкретным использованием. Диапазон регулировки 0-15. Чем больше значение, тем выше порог и Чем слабее сигнал. Легко приглушить. Обратная сторона верна.

<10>: подключение к последовательному порту (нет необходимости подключать к последовательному порту управления)

Модуль оставляет за собой интерфейс контроля последовательного порта уровня TTL. Связь между последовательным портом TTL и этим модулем должна быть подключена к модулю UART_RX, UART_TX и GND (соответствующая позиция на печатной плате отмечена) и внешним MCU (микроконтроллер) или последовательный порт компьютера может использоваться для отправки команд для управления функциями модуля.
