Общее использование ремонт беговой машины контроллер дисплей Панель Контроллер + беговая дорожка приборная панель 1-2.0HP 1-4.0HP двигатель постоянного тока

Посылка включает в себя

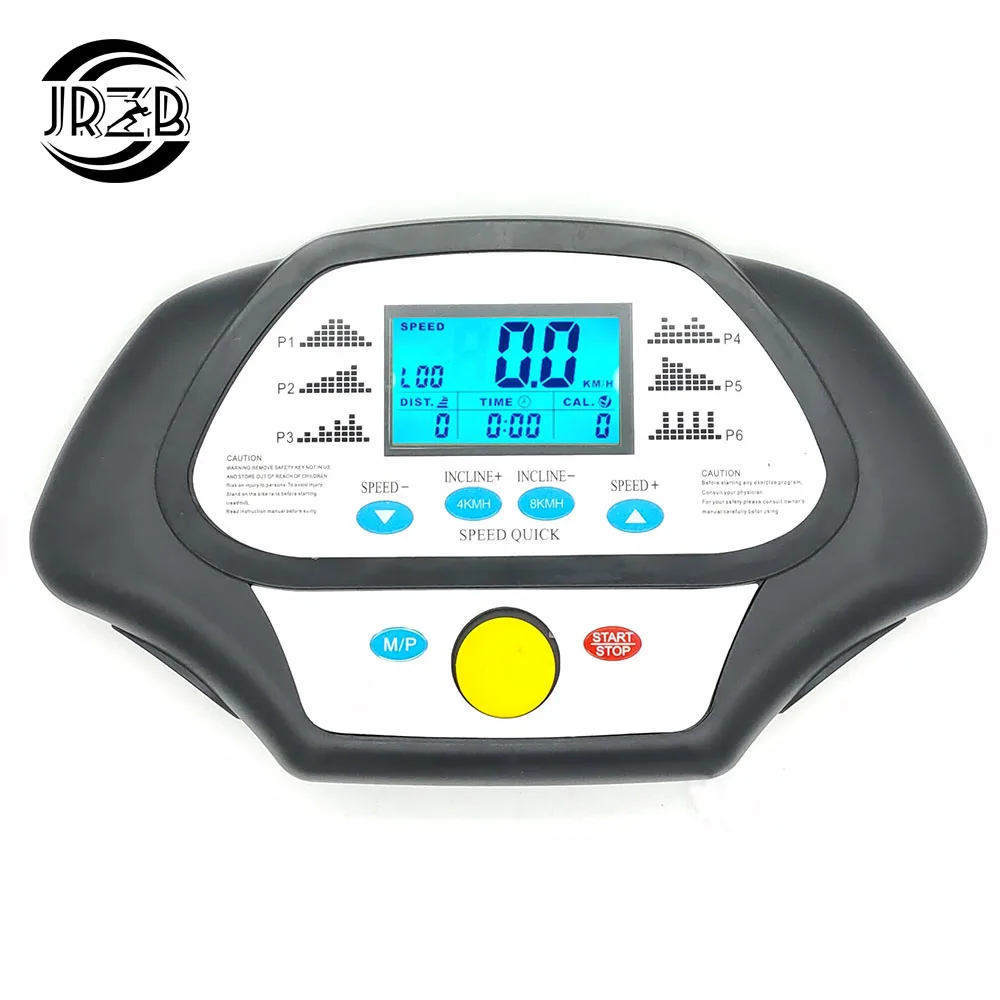

Консоль x1

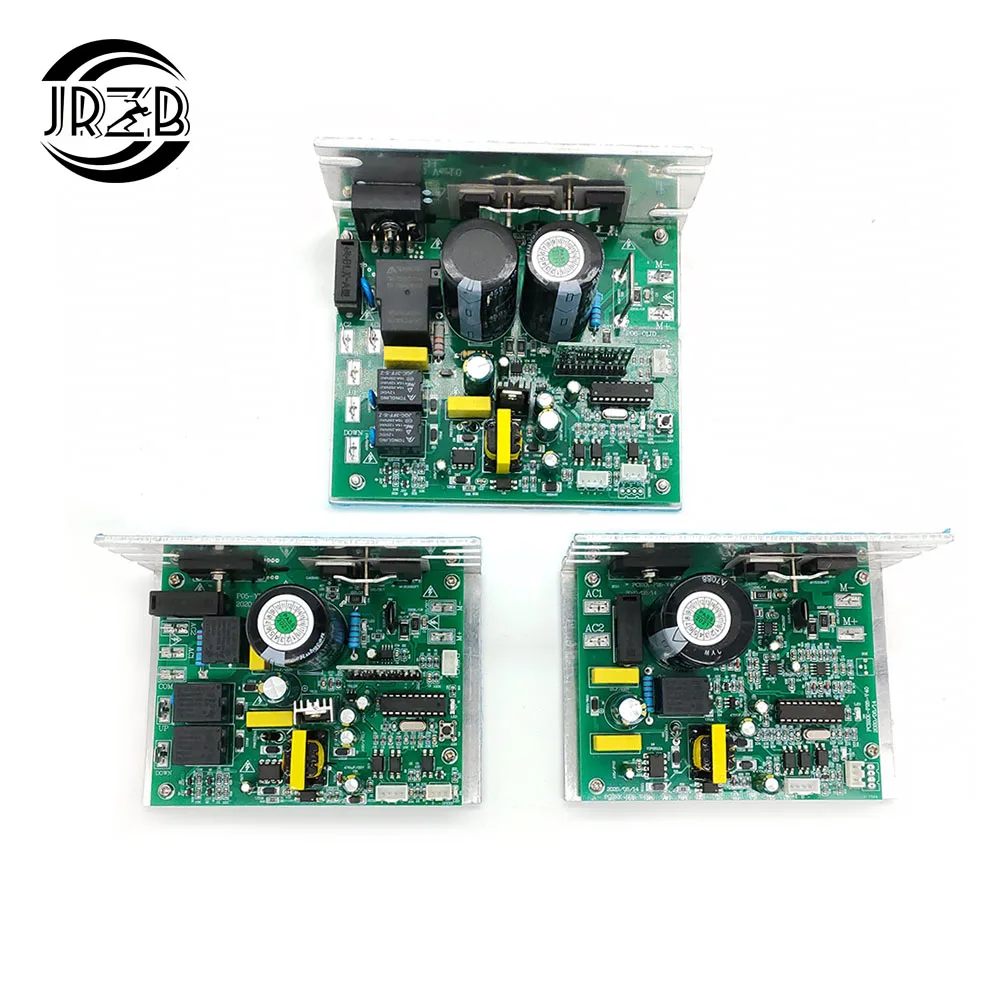

Контроллер двигателя x1

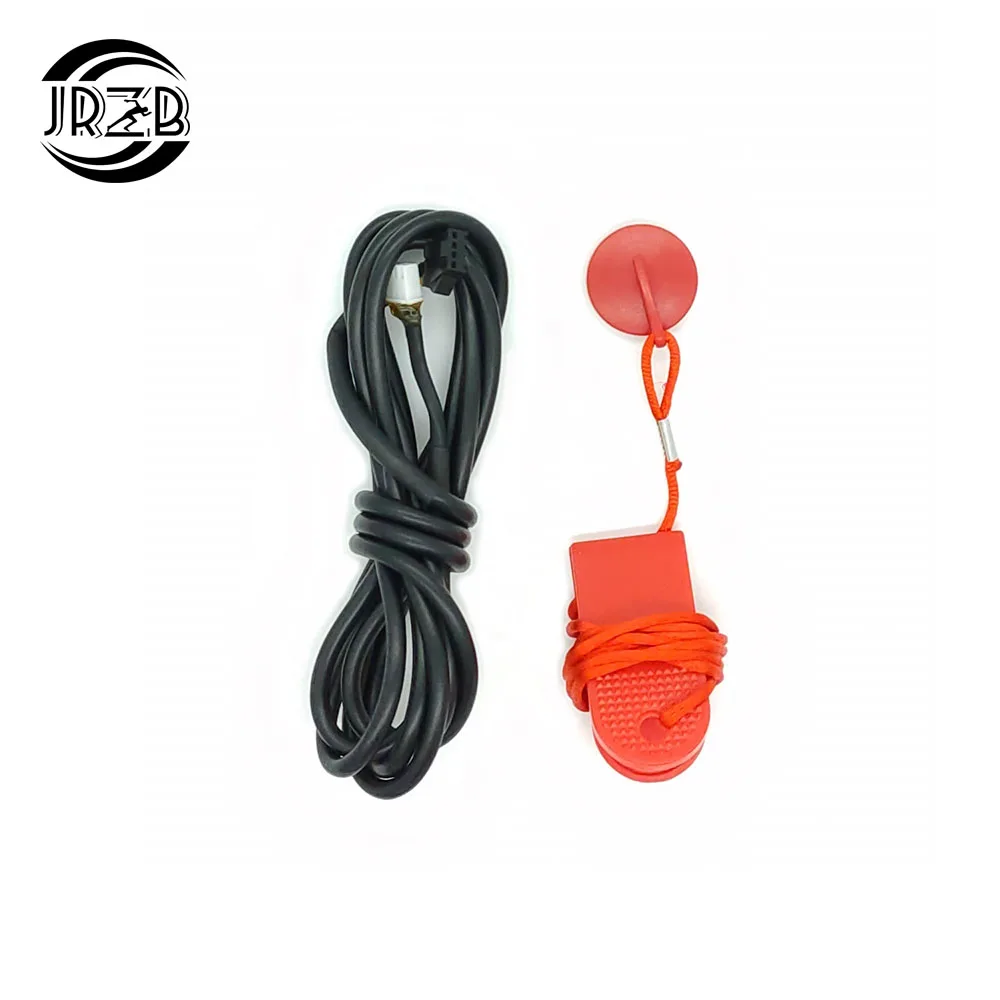

Ключ Безопасности x1
Кабель x1

Параметры

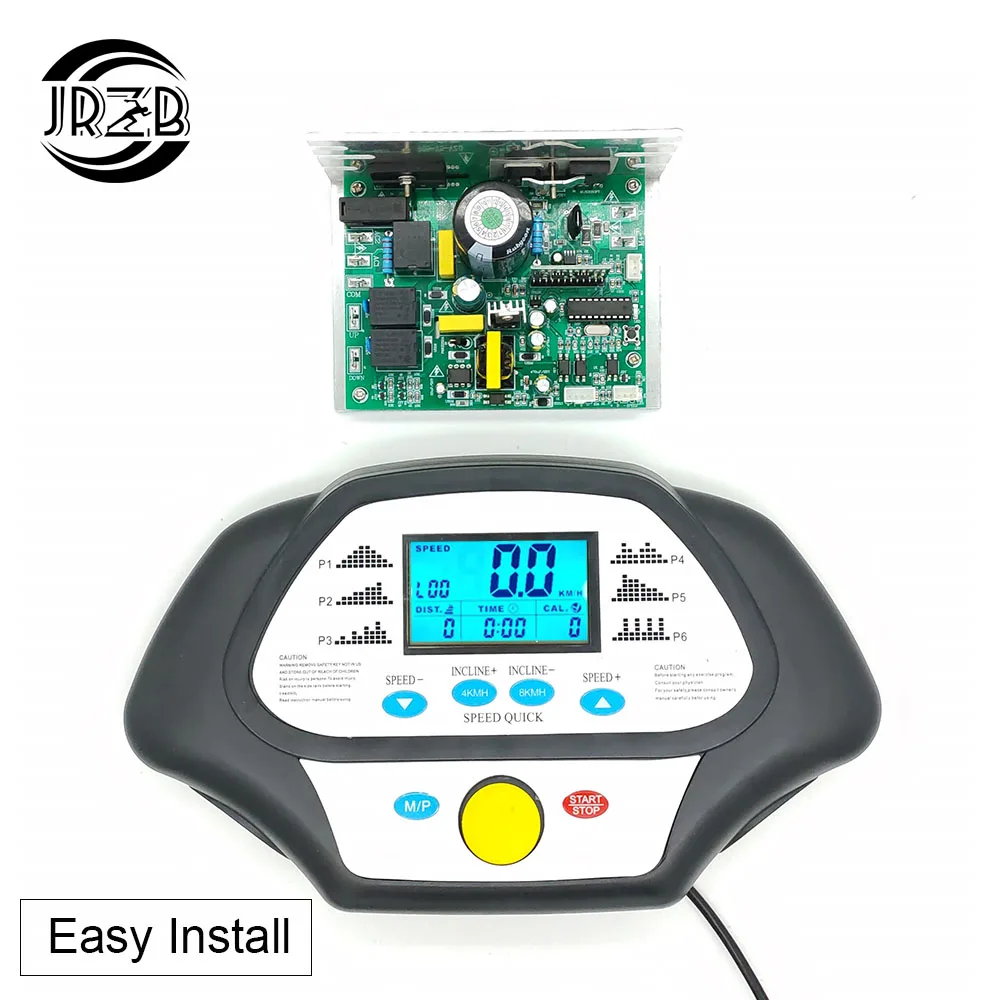

Очень простая установка, если вы не знаете, как установить, пожалуйста, свяжитесь с нами.

Консоль английская версия

Максимальная скорость по умолчанию: 12 км/ч, можно установить до 16 км/ч самостоятельно

AC85V ~ 255V входное напряжение. Применяется только для двигателя постоянного тока 90-260 в!

Этот набор контроллера может работать на 100% без датчика скорости, поэтому не нужно беспокоиться.

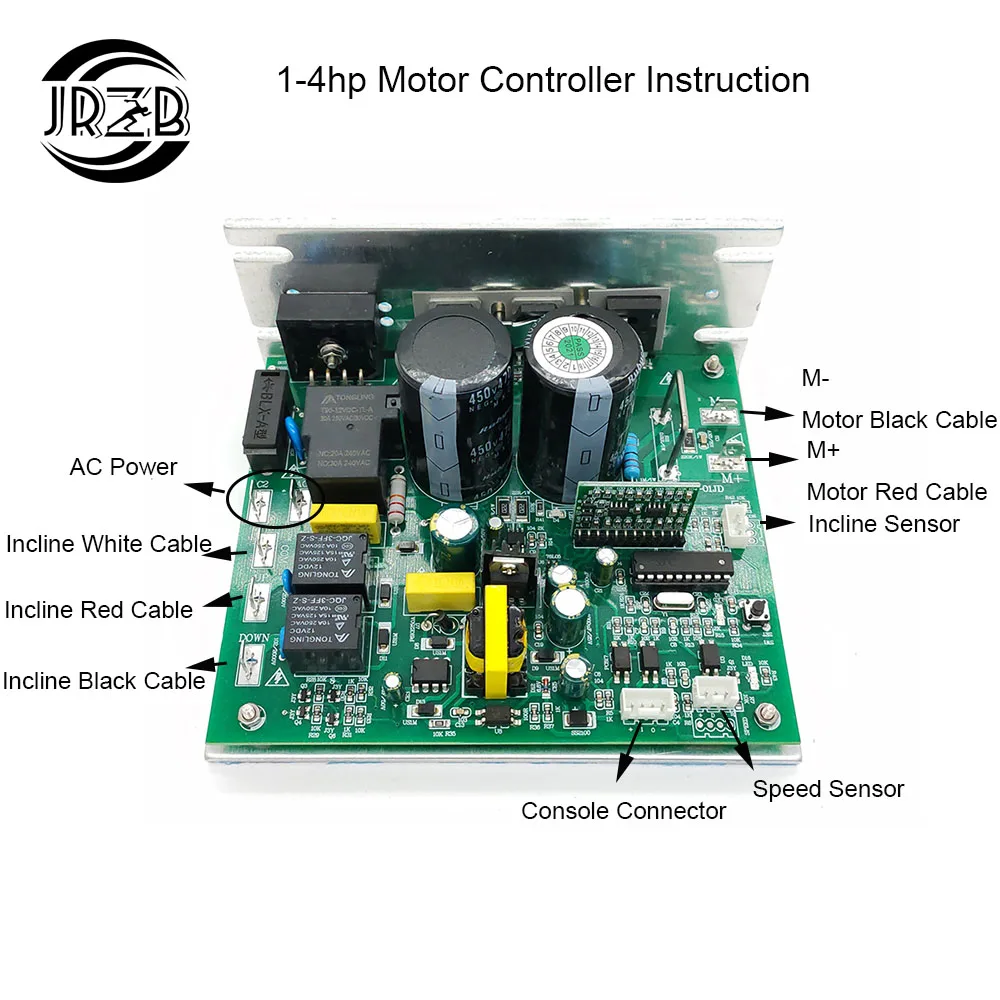

Контроллер этого набора с 3 контактами, если ваш датчик скорости магнитный с только 2 контактами, подключите 2 штыря к 2 из 3 контактов контроллера, можно использовать!

Гарантия

1. Контроллер, который вы получите, уже был протестирован, с радиатором, новый и с гарантией 90 дней.

2. Бесплатный возврат или возврат, если плата получена:
Не соответствует описанию/отличается от реальной фотографии/не работает/сломан.

Как определить сбой контроллера

E01: Сбой связи, сбой датчика;
E02: вам лучше сначала протестировать двигатель, чтобы проверить, есть ли какие-либо проблемы с двигателем, если двигатель работает нормально, затем нужно изменить контроллер.
E03: датчик неисправности; Беговая дорожка будет работать несколько секунд, затем показывает E03;
E04: обычно перегрузки по току, эта ситуация, как правило, сжигаются компоненты на контроллере;
E08: может быть неисправность подъемного двигателя.

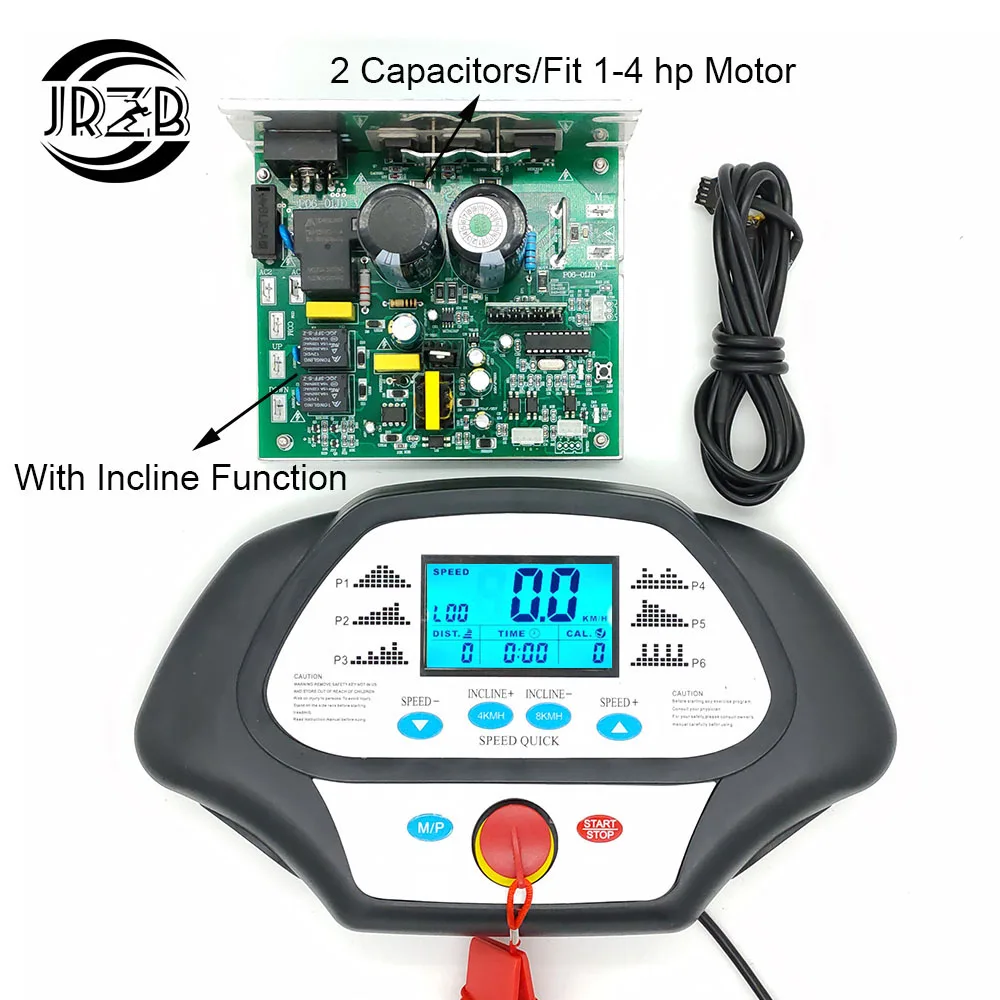

1-4.0HP с наклонной функцией

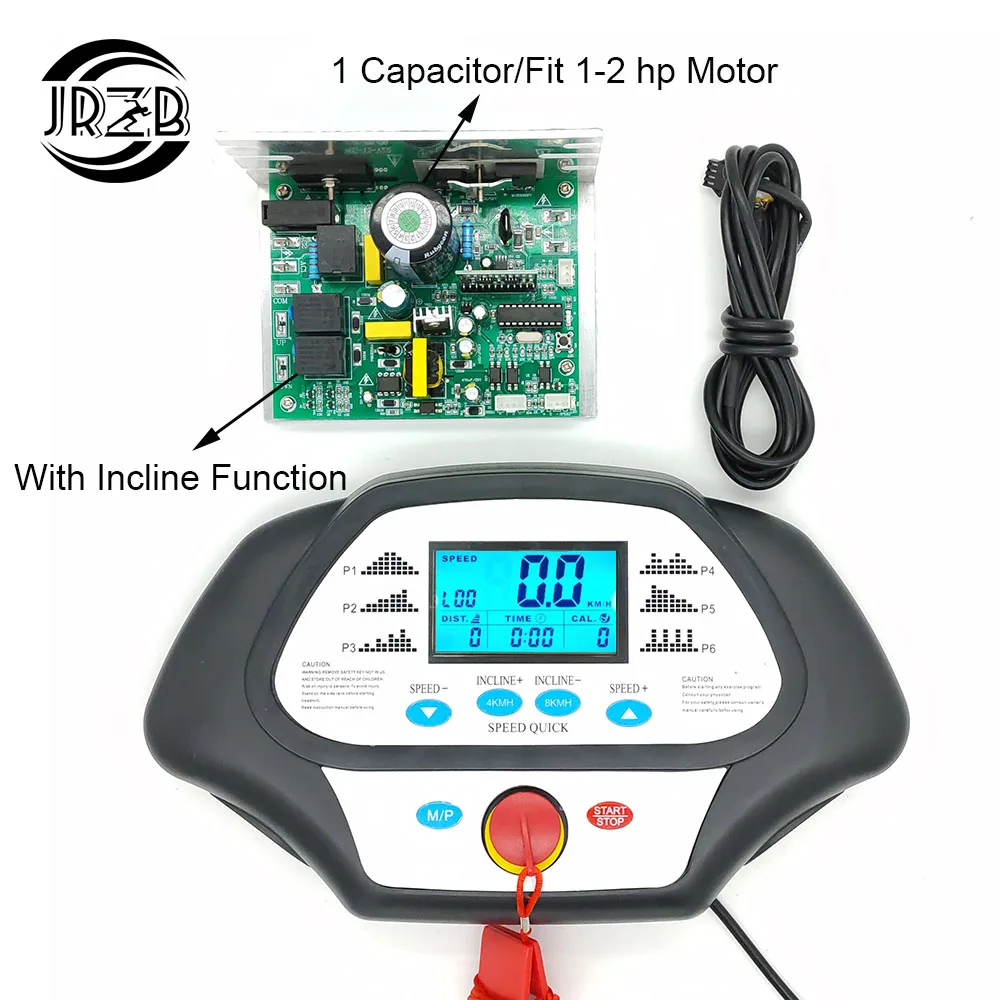

1-2.0HP с наклонной функцией

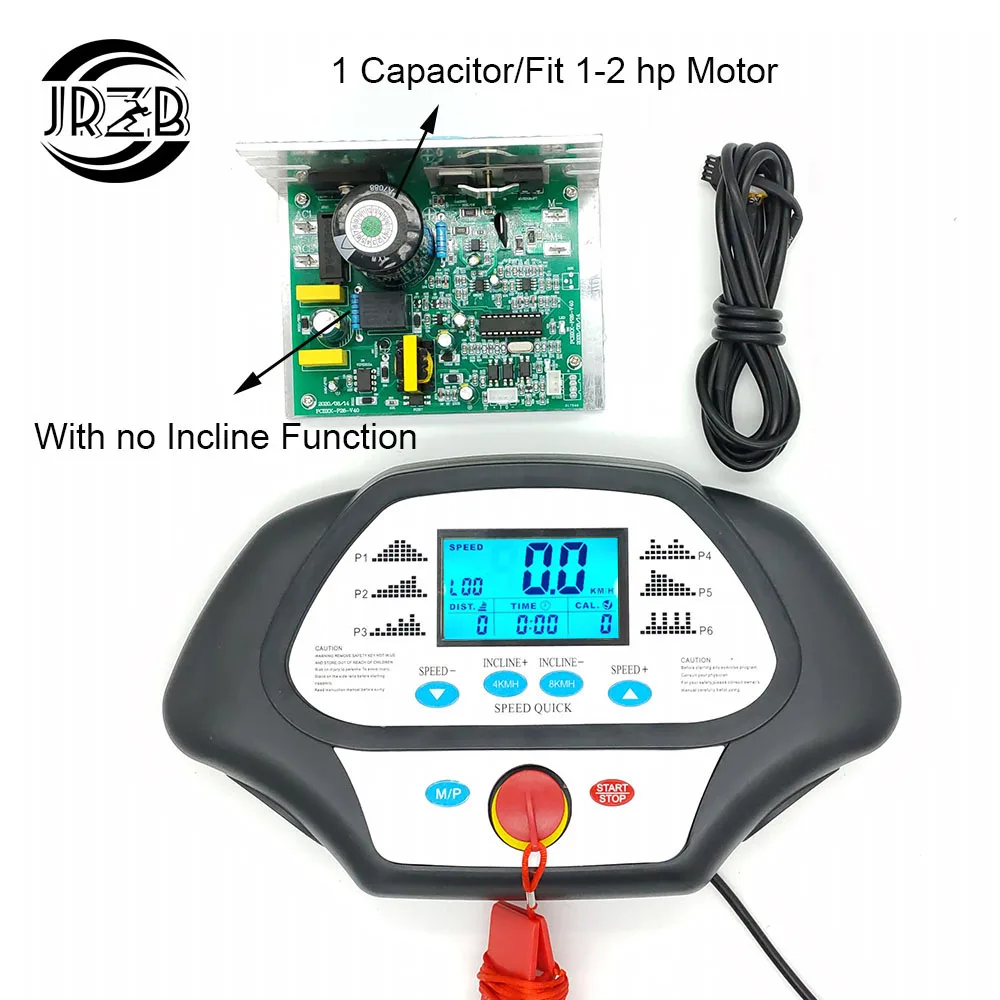

1-2.0HP без наклонной функции

Хорошая упаковка

Настройка

1. Настройка режима

Нажмите «M/P», введите «time countdown», и время будет мигать и показывать данные времени, нажмите «▲» и «change», чтобы изменить данные времени. Закончите укладку. Пуск/остановка беговой дорожки войдет в рабочее состояние через 3 секунды

В режиме обратного отсчета времени нажмите на M/P снова, введите обратный отсчет расстояния, чтобы место расстояния мигало, нажмите ▲и ▼ измените данные расстояния. Закончите укладку. Пуск/остановка беговой дорожки войдет в рабочее состояние через 3 секунды

2. Измерение калорий так же, как и выше

3. Настройки параметров контроллера

Например, мы хотим установить выходной крутящий момент контроллера;

Основные шаги:

3-1, отсоедините «ключ безопасности», как показано ниже:

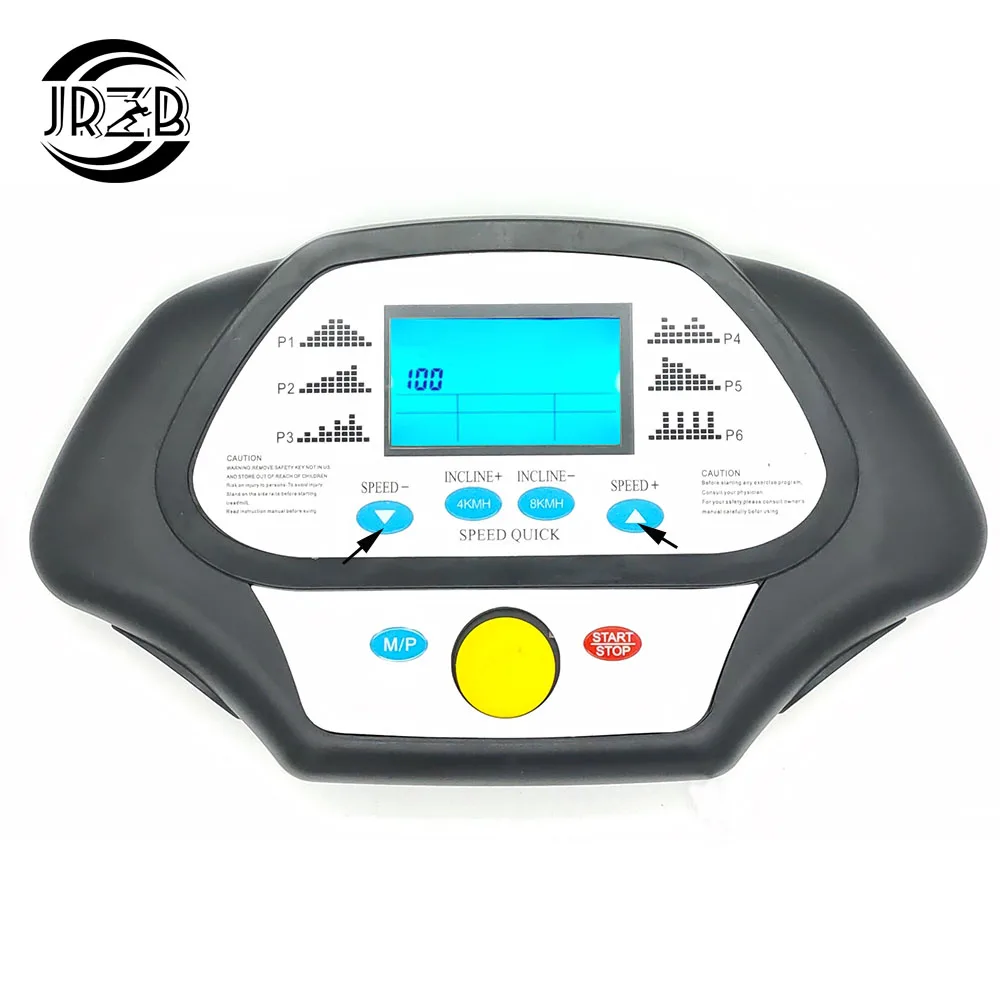

3-2: Нажмите ▲ и ▼ одновременно, спустя более 3 секунд, пока дисплей не появится «100»

Затем отпустите кнопку, введите режим настройки параметров, как показано ниже:

3-3: нажмите кнопку «старт/стоп»,

«101» отображается в левой части окна дисплея.

Это означает, что контроллер ввел минимальную настройку скорости в это время

Как показано ниже

3-4: продолжайте нажимать кнопку «старт/стоп»,

Пока окно дисплея в левом положении не появится «107»

Указывает, что «режим настройки крутящего момента», как показано ниже

3-5: настройки контраста, ▲and ▼

После установки значения нажмите кнопку «старт/стоп» снова,

«108» появляется на левой стороне окна дисплея; Это означает подтверждение,

Система автоматически сохранит настройки;

3-6: последний шаг заключается в том, чтобы поставить ключ безопасности, это означает, что конец набора;

Отображение значения кода данных

"101" минимальная скорость единицы км/ч диапазон: 0,5-3,0
"102" Максимальная скорость единицы км/ч диапазон: 3,0-16
"103" блок регулировки скорости км/ч диапазон: 0,5-25
"104" защищены
"105" функция наклона, 10,0 без функции наклона, 10,1 для функции наклона
Переключатель режима датчика "106" (21,9 для оптического датчика, 22,0 для магнитного датчика 22,1 без датчика)
"107" Регулировка крутящего момента двигателя
"108" блок перегрузки тока A 5,0 -- 30,0
"109" отключается блок тока A 5,0 -- 30,0

Обратите внимание:
103-это калибровка скорости двигателя,

Чем больше заданное значение, тем меньше скорость выхода беговой дорожки;

Если нет датчика, соответствующее значение 103 соответствует большему выходу двигателя.

107-это Выходной крутящий момент двигателя, чем больше значение выходного крутящего момента двигателя

Кнопка M/P коротка для MODE & PROG

Он используется для установки времени отсчета/отсчета расстояния/подсчета калорий вниз, шаги, как показано ниже:

Количество шагов вниз:
1. Нажмите кнопку «M/P» один раз, «Время» будет мигать,
2. Отрегулируйте время, нажав кнопку «speed +»/«speed-»,
3. Нажмите кнопку «старт/стоп» для сохранения настроек
4. Беговая дорожка начнет бегать в течение 3 секунд.

Количество шагов вниз:
1. Нажмите кнопку «режим» снова в режиме отсчета времени, «расстояние» будет мигать,
2. Отрегулируйте расстояние, нажав кнопку «speed +»/«speed-»,
3. Нажмите кнопку «старт/стоп» для сохранения настроек
4. Беговая дорожка начнет бегать в течение 3 секунд.

Счетчик калорий вниз шаги:
1. Нажмите кнопку «режим» снова в режиме отсчета расстояния, «калории» будут мигать,
2. Отрегулируйте калории, нажав кнопку «speed +»/«speed-»,
3. Нажмите кнопку «старт/стоп» для сохранения настроек
4. Беговая дорожка начнет бегать в течение 3 секунд.

Важно

Когда вы закончите устанавливать параметр каждый раз, обязательно нажмите кнопку «старт/стоп» снова, чтобы сохранить заданные параметры.

1: факторы, влияющие на скорость беговой дорожки, включают подшипник ремня двигателя, соотношение переднего ролика и различные датчики скорости и т. д. они имеют прямое отношение

2: беговая дорожка начинает гладкость с мотором беговой дорожки характеристики отношений,

Если низкая скорость, беговая дорожка ударная, что означает, что крутящий момент слишком велик.

3: Если беговая дорожка на высокой скорости, когда будет шум, что указывает на то, что двигатель с пультом управления с небольшой проблемой, необходимо отрегулировать.

4: если беговая дорожка с определенным шумом скорости, это только вращение двигателя с платформой, генерирующей резонансную точку, с качеством двигателя и электронным контролем не имеет прямого отношения.

5: мы рекомендуем покупателю купить дисплей + контроллер весь комплект, в противном случае это приведет к тому, что он не сможет начать или сжечь приборную панель

Если функция наклона не работает, следуйте инструкциям ниже

Шаг 1: Включение и удаление ключа безопасности

Шаг 2: нажмите кнопку «speed + и speed-» одновременно, в течение 3 секунд отображается «100».

Шаг 3: нажмите кнопку «Пуск» много раз, пока не появится «105»

Шаг 4: нажмите кнопку «speed +», пока рисунок на правой стороне не покажет «10,1»-PS: 10,0 без функции наклона, 10,1 для функции наклона.

Шаг 5: нажмите кнопку «Пуск» и установите клавишу безопасности на консоль для экономии.

Пожалуйста, убедитесь, что ваш двигатель работает нормально перед покупкой

Пожалуйста, убедитесь:
А. Производительность двигателя ОК
B. Функция передачи ОК, особенно ремень, смазка нормальная.
C. Работает только для домашней беговой дорожки с мотором постоянного тока.

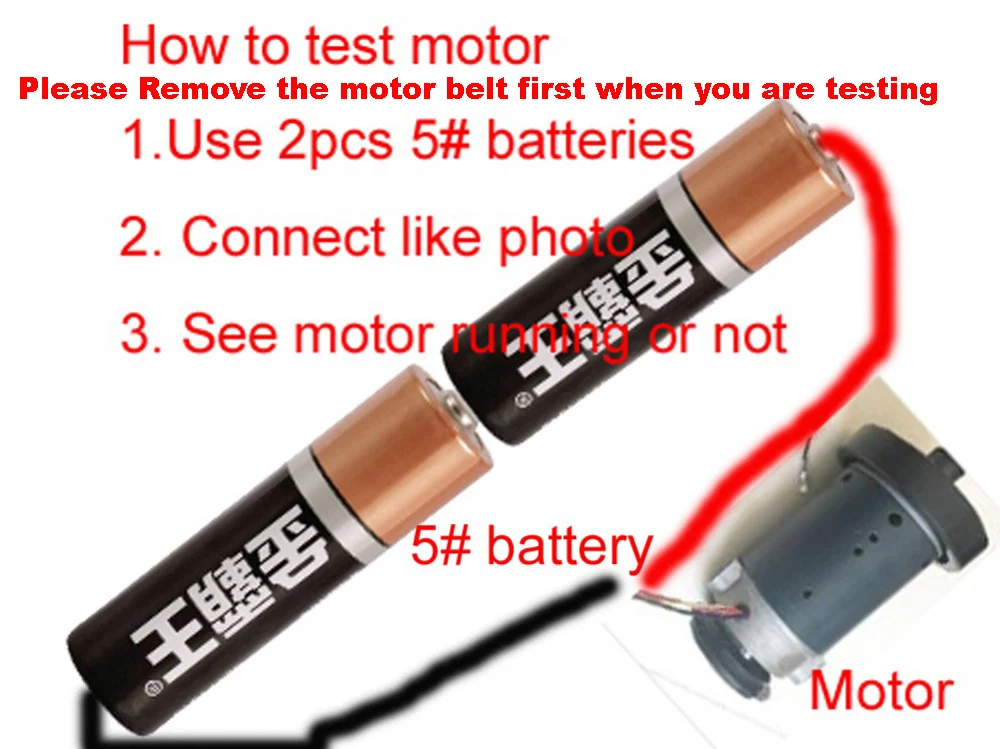

Пожалуйста, убедитесь, что нет проблем с двигателем, прежде чем разместить заказ. Двигатель может быть протестирован методом, показанным на рисунке ниже. Если двигатель работает плавно на батарее 5 #, это означает, что двигатель хорош. Если бег не плавный или не работает, это означает, что двигатель сломан.

1. Используйте 2-3 шт 5 # батареи
2. Подключение как фото
3. Смотрите двигатель работает или нет

Как определить сбой контроллера

E01: Сбой связи, сбой датчика;
E02: вам лучше сначала протестировать двигатель, чтобы проверить, есть ли какие-либо проблемы с двигателем, если двигатель работает нормально, затем нужно изменить контроллер.
E03: датчик неисправности; Беговая дорожка будет работать несколько секунд, затем показывает E03;
E04: обычно перегрузки по току, эта ситуация, как правило, сжигаются компоненты на контроллере;
E08: может быть неисправность подъемного двигателя.
E07: проблема с ключом безопасности (пожалуйста, поставьте ключ безопасности на консоль после включения питания, иначе будет отображаться E07

Общее использование

Подходит для множества беговых дорожек в marke, например: johnson matrix horizon vision tempo precor BH fitness SHUA OMA dyaco sole pro-form ICON Nordictrack techno gym MYDO YIJIAN YOWZA EVERE WNQ GOOD FAMILY TST GFAMILY I-XFIT Nordictrack Cybex и так далее.

Как найти другие модели контроллера двигателя?

Доступны специальные фирменные контроллеры. Для получения любой другой информации, пожалуйста, свяжитесь с нами.
