Аудиоплата SOTAMIA SD2825 Bluetooth 5 0 DAC PCM5101A поддержка воспроизведения U-дисков без потерь

Аудиоплата SOTAMIA SD2825 Bluetooth 5 0 DAC PCM5101A поддержка воспроизведения U-дисков без потерь

Описание товара:


Особенности:

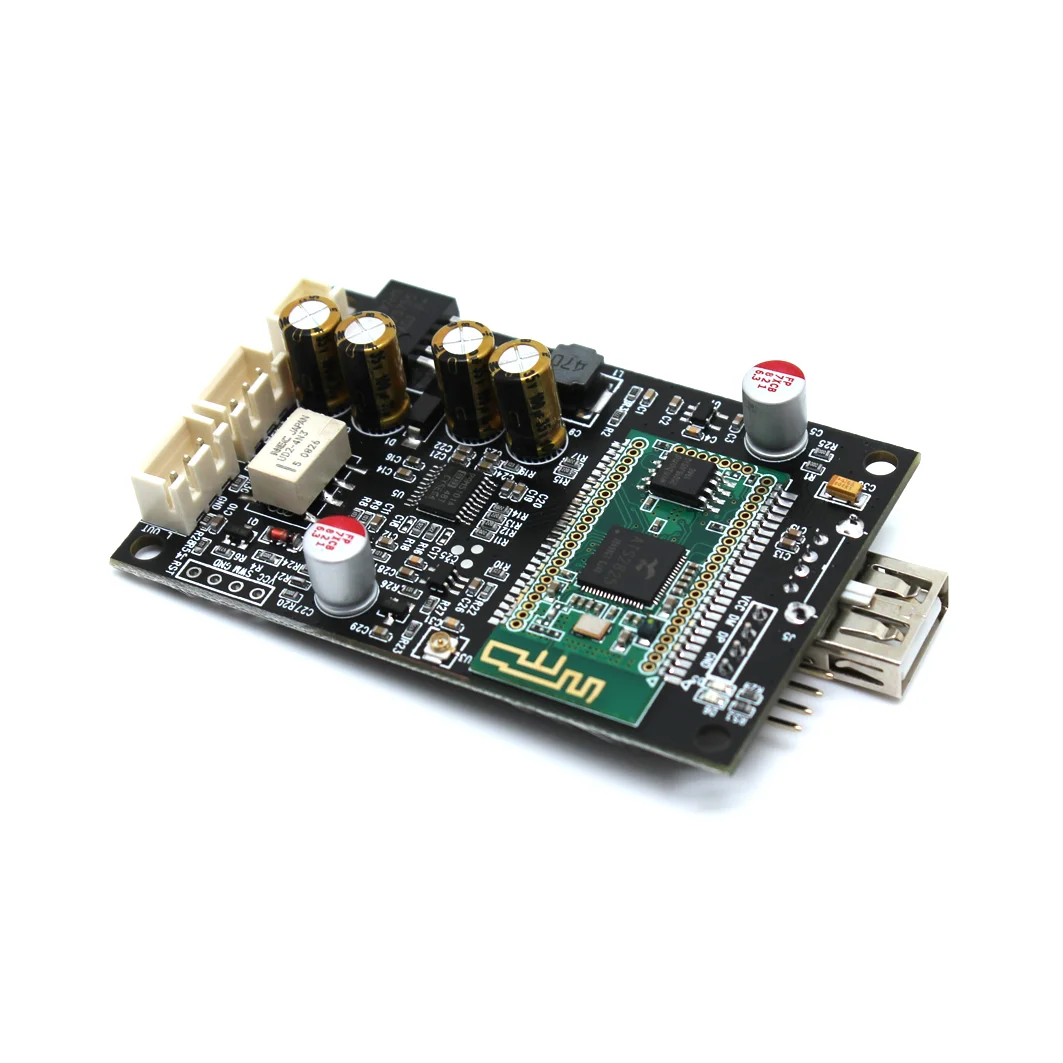

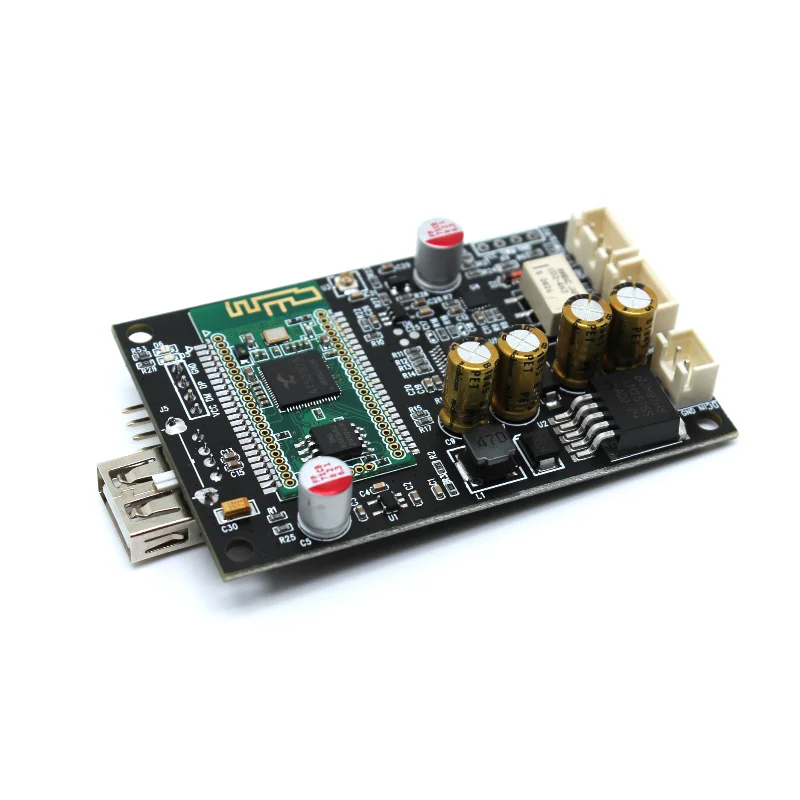

1. На плате декодера используется решение Action ATS2825, версия Bluetooth 5,0 и поддержка декодирования U-диска.

2. Поддержка форматов U-диска: WAV4-CUE/WMA + CUE/FLAC + CUE/APE + CUE/MP3/MP2o поддерживает системные файлы FAT16/FAT32.

3. Поддержка управления программным обеспечением через приложение системы ios и управления программным обеспечением через приложение системы Android. Программное обеспечение приложения может управлять выбором источника звука устройства (диск U/Bluetooth), считывать локальный список воспроизведения и поддерживать Бесплатный выбор песен для воспроизведения. Намного удобнее выбрать следующую песню по сравнению с традиционной физической кнопкой.

4. На плате декодера используется чип декодера BB PCM5101A в качестве аналогового аудиовыхода. Модуль Bluetooth подключен к сигналу цифровой интерфейс iis, цифровой сигнал передается и декодируется, качество звука гарантировано.

5. На плате декодера используются высококачественные компоненты. Чтобы решить проблему, связанную с тем, что у усилителя мощности только один аудиовход, на плате декодера добавляется аудиовход AUX, который можно переключать через реле и дисковое аудио Bluetooth/U. Этот метод переключения является автоматическим, по умолчанию используется аудиовход AUX, приоритет диска Bluetooth/U. То есть, когда диск Bluetooth/U молчит в течение 5 секунд, он переключится на аудиолинию AUX. Когда на диске Bluetooth/U есть звук, он автоматически переключается в режим диска Bluetooth/U. Простой и удобный в использовании.

6. Плата декодера поддерживает широкое напряжение: 5 В постоянного тока (2 а) -32 В. Например, при использовании 5 в постоянного тока мощность должна быть выше 2 А, а при использовании 12-32 В мощность должна быть выше 1 А.

7. Плата декодера имеет многоступенчатую конструкцию стабилизации напряжения. Трубка регулятора входного напряжения имеет мощную модель LM2575. Модуль Bluetooth, чип PCM5101A, реле и блок питания диска U-это независимые источники питания со стабилизацией напряжения для предотвращения взаимных помех и шума, вызванных каждой частью.

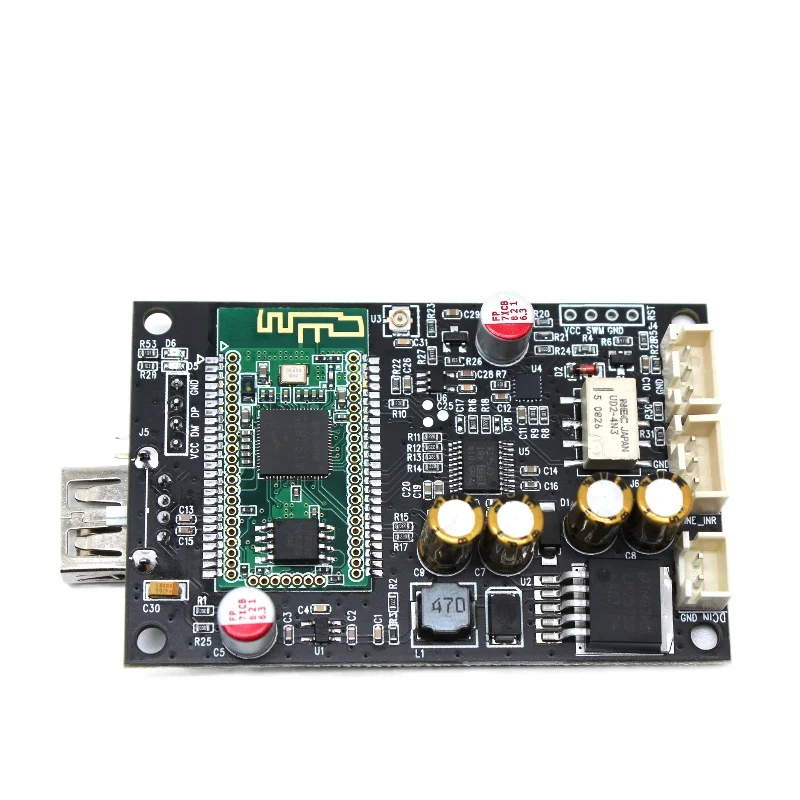

Проводка:

① Входной порт питания, между DC5V-32V, 5 В должно быть больше 2 А, а 12-32 В должно быть больше 1 А

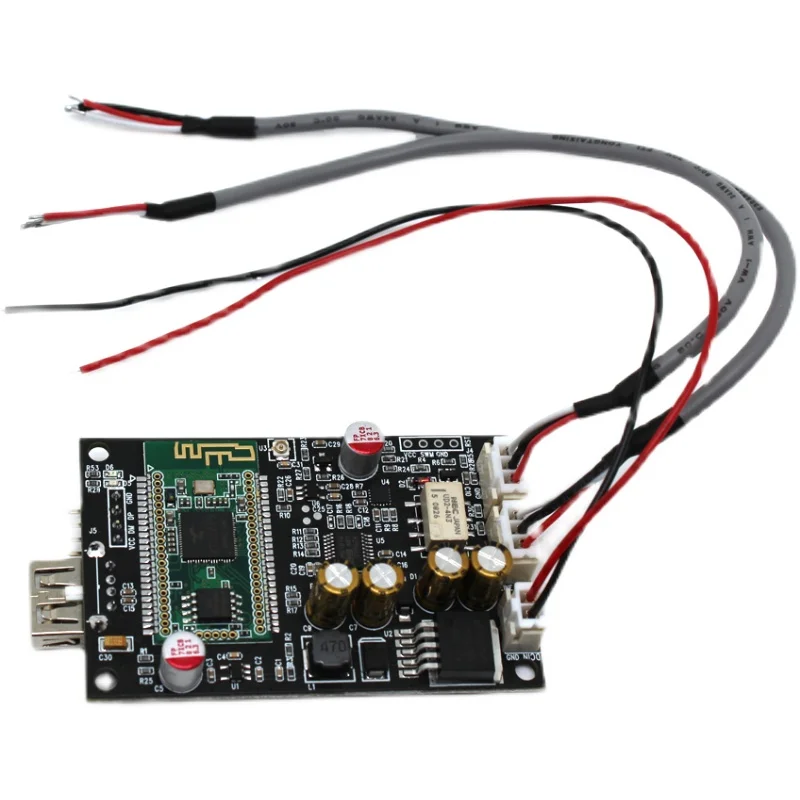

② Аудиовход AUX, LINE-INR (красный провод)-это правый канал, GND (черный провод)-провод заземления, а LINE-INL (белый провод)-левый канал. Если этот порт не используется, вы можете его оставить.

③ Порт аудиовыхода, R-OUT (красный провод)-это правый канал, GND (черный провод)-провод заземления, а L-OUT (белый провод)-левый канал. Подключитесь к входу предыдущего этапа или к входу усилителя мощности.

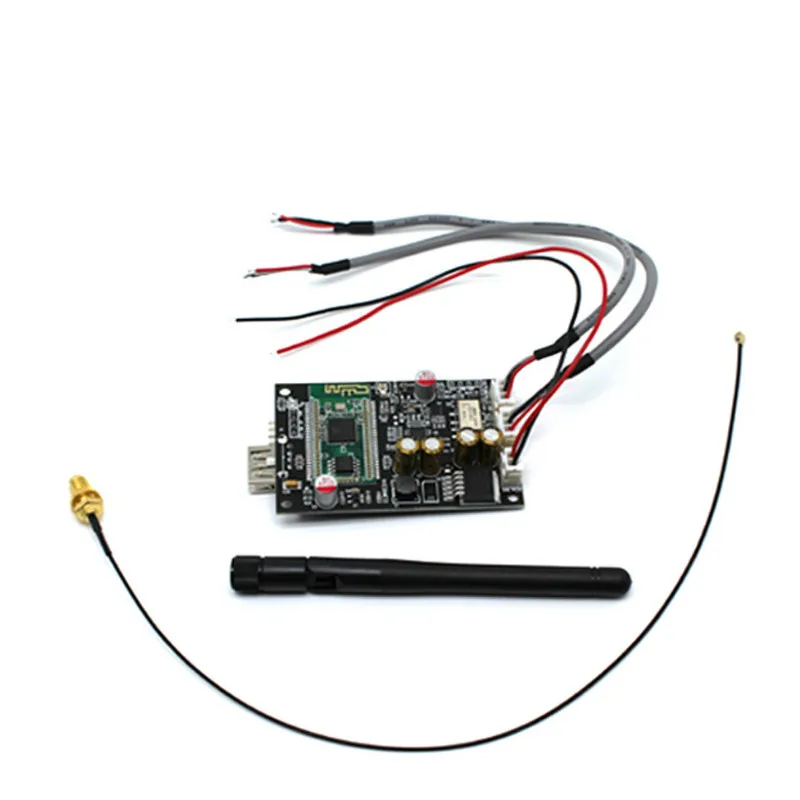

④ Интерфейс антенны Bluetooth, интерфейс IPEX/IPX-01 первого поколения, подключите внешнюю антенну для улучшения приема сигнала, а расстояние увеличится. Металлический Корпус Шасси должен быть оснащен внешней антенной, в противном случае это серьезно повлияет на прием сигнала.

⑤ Bluetooth/U индикатор диска, синий индикатор горит для режима работы Bluetooth, а красный индикатор горит для режима работы диска U.

⑥ Порт расширения диска U, через линию подключения, разъем диска U может быть расширен, чтобы облегчить установку разъема диска U отдельно от основной платы во время модификации. Используйте один из двух с встроенным U-разъемом для диска, не используйте оба порта одновременно.

Встроенный U-разъем для диска, интерфейс с возможностью горячей замены, подключи и работай. Используйте один из двух портов расширения с U-диском, не используйте оба порта одновременно,


Примечание:

1. Когда телефон включит Bluetooth и найдет имя JC-AUDIO-SD1, нажмите на имя, чтобы автоматически подключиться.

2. Размер отверстия для монтажного седла внешней антенны Bluetooth: диаметр 6,2-6,5 мм

Посылка
1 шт.
