Описание

Запрещенные производителем модулей SIMCOM, мы не можем отправлять этот продукт или предоставлять техническую поддержку в следующие страны/регионы: Иран, Северная Корея, Куба, Пакистан, сирийский.

Для различных регионов Мы предлагаем несколько шапок LTE Cat-4/Cat-1 на выбор:

SIM7600A-H 4G шляпа

LTE Cat-4

В основном применяется в Северной Америке (США, CA)

SIM7600E-H 4G шляпа

LTE Cat-4

В основном применяется в Европе, Юго-Восточной Азии, Западной Азии, Африке, Китае, Южной Корее

Шапка SIM7600E LTE Cat-1

LTE Cat-1

Шляпа A7600E Cat-1/GSM/GPRS

SIM7600SA-H 4G шляпа

LTE Cat-4

В основном применяется в Австралии, Новой Зеландии, Тайване, Латинской Америке

Шапка SIM7600CE 4G

LTE Cat-4

В основном применяется в Китае и некоторых странах Юго-Восточной Азии

SIM7600CE-CNSE 4G шляпа

A7600C1 кошка-1/GSM/GPRS шляпа

LTE Cat-1

SIM7600G-H 4G шляпа

LTE Cat-4

Глобальная версия

Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.

Обзор

ВSIM7600SA-H 4G шляпаЭто коммуникация 4G/3G/2G и модуль позиционирования GNSS, который поддерживает LTE CAT4 до 150 Мбит/с для передачи данных downlink. Это довольно низкое энергопотребление.

Вы можете подключить этот модуль 4G к компьютеру для серфинга в Интернете или прикрепить его к Raspberry Pi, чтобы включить такие функции, как высокоскоростное соединение 4G, беспроводная связь, осуществление телефонного звонка, отправка SMS, глобальное позиционирование и т. Д.

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano

Поддержка набора номера, телефонного звонка, SMS, почты, TCP, UDP, DTMF, HTTP, FTP и т. д.

Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции

Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее

Встроенный CP2102 USB в UART конвертер, для последовательной отладки

Breakout UART контрольные контакты, для соединения с хост-досками, такими как STM32

Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты

Слот для карт TF для хранения данных, таких как файлы, сообщения и т. д.

Бортовой аудио разъем и аудио декодер для совершения телефонного звонка

2x светодиодный индикатор, легко контролировать рабочее состояние

Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки

Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps)

Autobauding baudrate: 9600bps ~ 115200bps

Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER)

Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT

Поставляется с разработанными ресурсами и руководством (примеры для Raspberry Pi/Jetson Nano/STM32)

LTE

WCDMA / TD-SCDMA / CDMA 2000

Кромка

GSM/GPRS

Ремешок

SIM7600A-H

LTE-FDD B2/B4/B12

UMTS/HSPA + B2/B5

Не доступен

SIM7600E-H

LTE-FDD B1/B3/B5/B7/B8/B20
LTE-TDD B38/B40/B41

UMTS/HSPA + B1/B5/B8

GSM/GPRS/EDGE 900/1800 МГц

SIM7600SA-H

LTE-FDD B1/B3/B5/B7/B8/B20
LTE-TDD B38/B40/B41

UMTS/HSPA + B1/B5/B8

GSM/GPRS/EDGE 850/900/1800/1900 МГц

SIM7600CE-T / CE-CNSE

LTE-TDD B38/B39/B40/B41
LTE-FDD B1/B3/B5/B8

UMTS/HSDPA/HSPA + B1/B8
TD-SCDMA B34/B39
CDMA 1X/EVDO BC0

GSM/GPRS/EDGE 900/1800 МГц

SIM7600G-H

LTE-TDD B34/B38/B39/B40/B41
LTE-FDD B1/B2/B3/B4/B5/B7/B8
/B12/B13/B18/B19/B20/B25/B26/B28/B66

UMTS/HSDPA/HSPA + B1/B2/B4/B5/B6/B8/B19

GSM/GPRS/EDGE 850/900/1800/1900MH

Поколение

4G

3G

2,5 г

2G

Излучающая мощность

0,25 W

0,5 W @ EGSM900
0,4 W @ DCS1800

2 Вт @ GSM900
1W @ DCS1800

Скорость передачи данных

LTE CAT 4
Uplink≤ 50 Мбит/с
Downlink≤ 150 Мбит/с

UMTS
Uplink≤ 384 кбит/с
Downlink≤ 384 кбит/с

Кромка
Uplink≤ 236,8 кбит/с
Downlink≤ 236,8 кбит/с

GPRS
Uplink≤ 85,6 кбит/с
Downlink≤ 85,6 кбит/с

HSPA +
Uplink≤ 5,76 Мбит/с
Downlink≤ 42 Мбит/с

Sim-карта

Обычная sim-карта (не входит в комплект)

16-канальный

Код C/A

Отслеживание: -159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (БД)

Холодный запуск: -148 дБм

Холодный запуск: <35s

Горячие старты: <1s

Позиции по уровню поверхности: <2,5 м КЭП

Поддерживаемые типы: MT, MO, CB, Text, PDU

Хранение: USIM и ME (по умолчанию)

Поддерживает Подавление эха

Поддерживает шумоподавление

Источник питания: 5 В

Рабочее напряжение: 5V/3,3 V (настроенный через джемпер)

Рабочая температура: -30 °C ~ 80 °C

Температура хранения: -45 °C ~ 90 °C

Размер: 56,21 мм x 65,15 мм

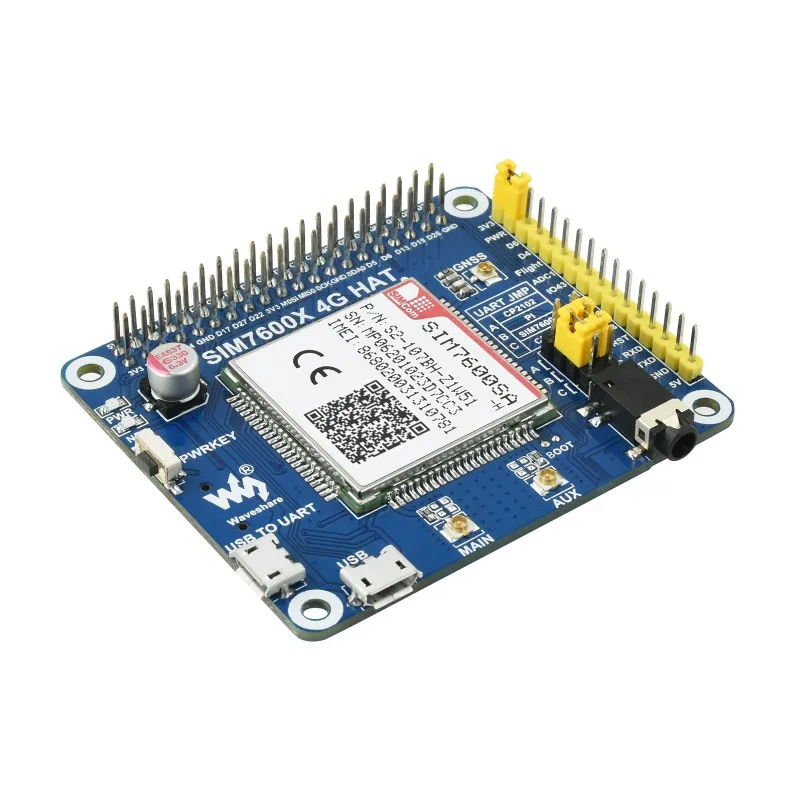

SIM7600SA-H

CP2102 USB в UART конвертер

Аудио декодер NAU8810

TXS0108EPWR переводчик напряжения:Переводит 3,3 V/5V в 1,8 V

MP2128DT чип питания

MP1482 чип питания

Raspberry Pi GPIO заголовок:Для подключения с Raspberry Pi

Интерфейс управления SIM7600:Для подключения с хост-платами, такими как Arduino/STM32

Слот для sim-карты:Поддерживает 1,8 V/3V сим-карты

Слот для tf-карты:Позволяет хранить файлы/SMS/...

3,5 мм наушники/разъем для подключения микрофона

Интерфейс USB:Для тестирования команд, получения данных GPS позиционирования и т. Д.

Интерфейс USB в UART:Для последовательной отладки или входа в Raspberry Pi

Разъем основной антенны

Разъем AUX антенны

Разъем антенны GNSS

Выключатель питания

Индикатор состояния сети

Индикатор питания

UART выбор джемпер:
О: доступ к Raspberry Pi через USB к UART
B: Управляйте SIM7600 Raspberry Pi
C: Управляйте SIM7600 через USB в UART

Выбор PWR джемпер:
PWR - 3V3: Автоматическое включение питания
PWR - D6: запуск/выключение Raspberry Pi D6 pin

Выбор режима полета джемпер:
NC по умолчанию, нет кнопки управления режимом полета
Полет-D4: Режим полета контролируется Raspberry Pi D4 pin

Рабочее напряжение выбор перемычки:
VCCIO-3,3 V: набор рабочее напряжение 3,3 V
VCCIO - 5 в: установить рабочее напряжение как 5 В

Припой с разъемом USB

Прокладки для припоя с принудительным программированием

Посылка

Вес:0,252 кг

SIM7600SA-H 4G HAT x1

Антенна LTE x1

Внешняя антенна GPS (B) x1

Разъем USB типа A для микроразъема x2

Набор винтов RPi (2 шт.) x1
