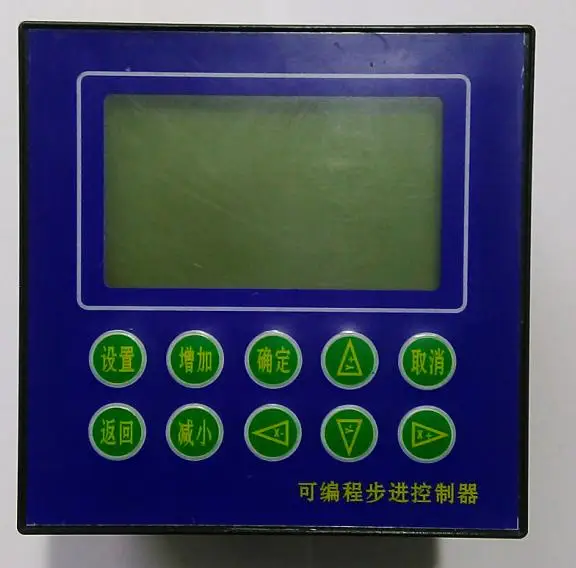

XJ-100 программируемый с одноосным шаговым двигателем/контроллер

XJ-100 программируемый с одноосным шаговым двигателем/контроллер

1. Широкий вход напряжения: DC9-32V

2. Несколько функций защиты: с защитой обратного соединения, защита от перенапряжения, защита от перегрузки по току

3. Характеристики инструкции: Optimized16Instructions (легко запоминать и учиться, можно достичь различных сложных движений)

4. Поддержка компьютерной загрузки и загрузки программы (с компьютерным программным обеспечением)

5. Поддержка компьютера для изменения загрузочного экрана (с компьютерным программным обеспечением)

6. Ускорение и замедление: 1-256Stage Ускорение/торможение, сделать двигатель более стабильным и быстрым, остановить более точно

7. Выходная частота: 1HZ-60000HzSuitable для всех видов ультра-низкой частоты, высокочастотных применений

8. Вход и ток на выходе: 7 каналов Вход, 8 канальный выход (1AThe грузоподъемность может быть напрямую подключены к реле и т. д.)

9. Защита паролем: имеет функцию защиты паролем (защищает программу от произвольных изменений, прав интеллектуальной собственности процедуры)

10. Другие: включение автоматического возврата к нулю, включение автоматической работы и т. д.

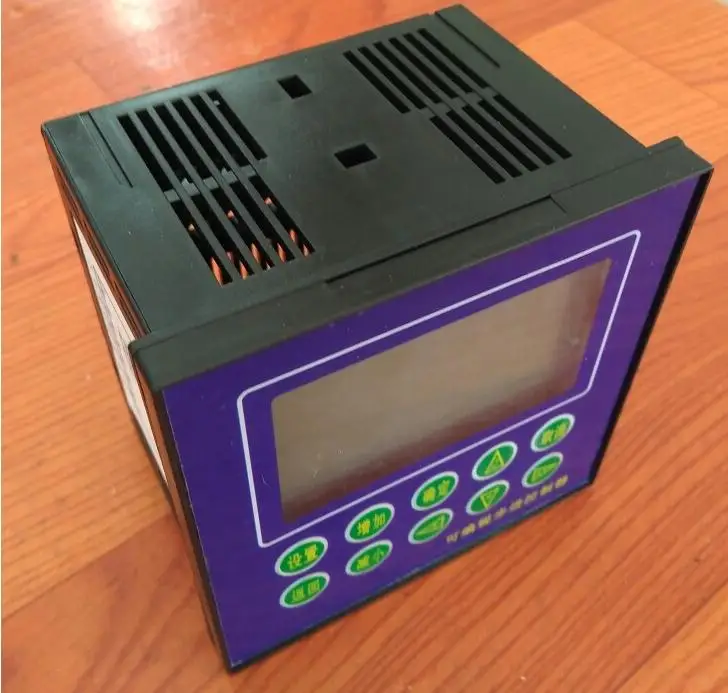

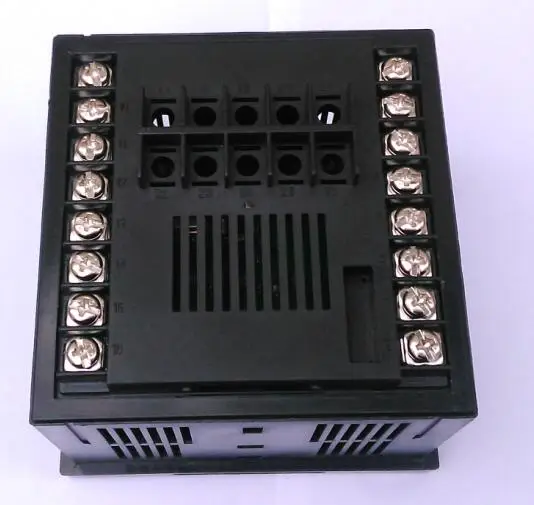

11. Размеры: 96*96*80 мм Встроенная установка. Требования к открыванию установки 91*91 мм

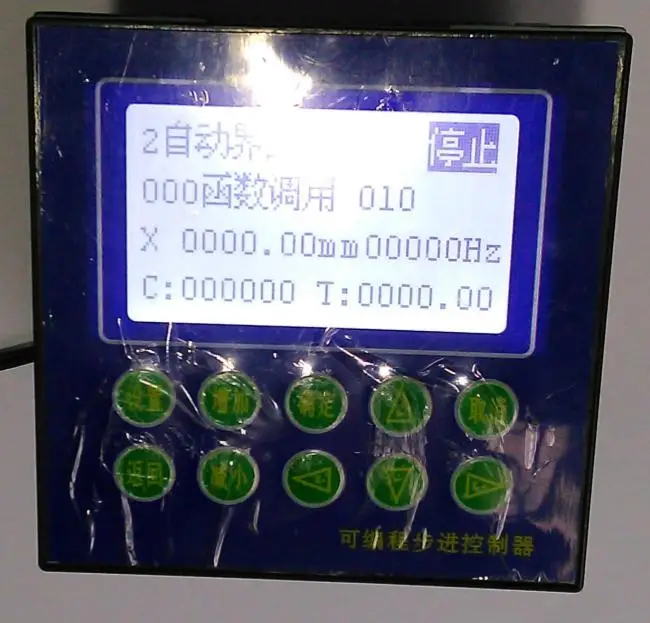

Он также может быть запрограммирован компьютером, и ordinaryPLCWrite та же программа. CoolКрутойПрохладный 。

С этим, то, что вас волнует проблема роста 。

Example1: двигатель to2000hzforward10.00мм, delayed1.00S, двигатель to5000Hzback off10.00мм.

Процедура такова:

000 скорость работы 2000

001 относительное расстояние 10,00

002 задержка времени 1,00

003 скорость работы 5000

004 относительное расстояние-10,00

005 конечная инструкция

Example2: управление курсором, двигатель to5000Hzforward, когда сигнал курсора обнаружен, двигатель движется вперед снова 10,00 мм. Выход port0, цилиндр управления, delayed0.3S, закрыть выходной порт 0, задержка времени 0,3 S.

000 скорость работы 5000

001 непрерывная работа 1,00

002 расположение jump 004

003 абсолютный прыжок 002

004 относительная эксплуатация 10,00

005 порт выход DO0 открытый

006 задержка времени 0,3

007 порт выход DO0 закрыт

008 задержка времени 0,3

009 конечная инструкция

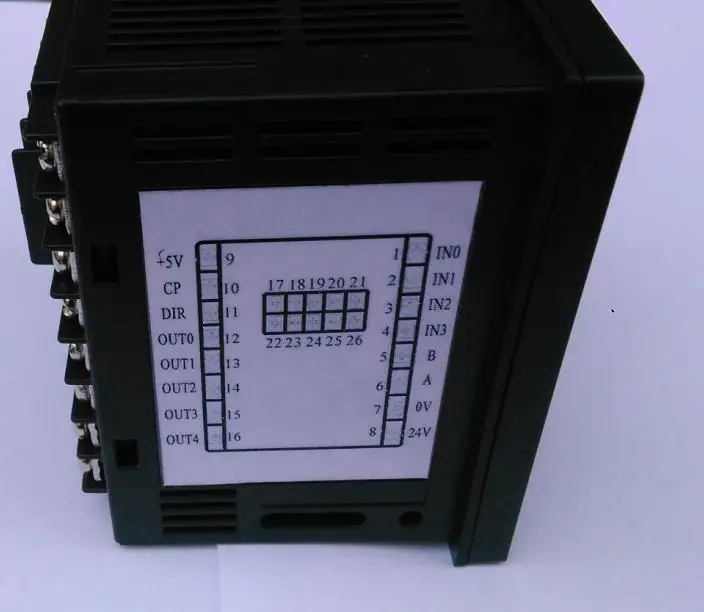

XJ-100Шаговый Серводвигатель руководство по быстрому запуску

Один: подключение к питанию контроллера:

Used24VSwitching Mode источник питания, дизайн импульсного источника питания LandNConnect к ac220vutity Power.

Блок питания и подключение к контроллеру, дизайн импульсного источника питания + V(24V Just) он подключен к терминалу управления 8, дизайн импульсного источника питания-V(24Vland), подключенный к терминалу управления 7 No.

Два: контроллер соединен с драйвером шагового двигателя:

Контроллер andBM542Drive схема подключения. Контроллер s9terminal 2 подключен к driverPUL + andDIR +,10 терминалов NoPUL-,11 терминалов NoDIR-.

Три:Контроллер и три беспроводных переключателя связи:

Controler's1, 2,3,4,17,18,19No. 2 Клеммы-это все входные порты, они могут быть подключены к сигнальной линии бесконтактного переключателя, линии электропитания бесконтактного переключателя соответственно соединены с источником питания контроллера (он также может быть отключен, это то же самое, чтобы подключиться непосредственно к источнику питания.)

Контроллер и ключевое Соединение:

Четыре: контроллер и DC24VIntermediate реле или пневматический Соленоидный клапан подключения:

Контроллер S12, 13,14,15,16,22,23,24 терминала два-выходной порт,Может быть подключен к одному концу промежуточного реле, другой конец промежуточного реле подключен к the24VOn положительному полюсу импульсного источника питания. Пневматический Соленоидный клапан также может быть подключен таким образом. Ток не должен превышать 500 мА.
