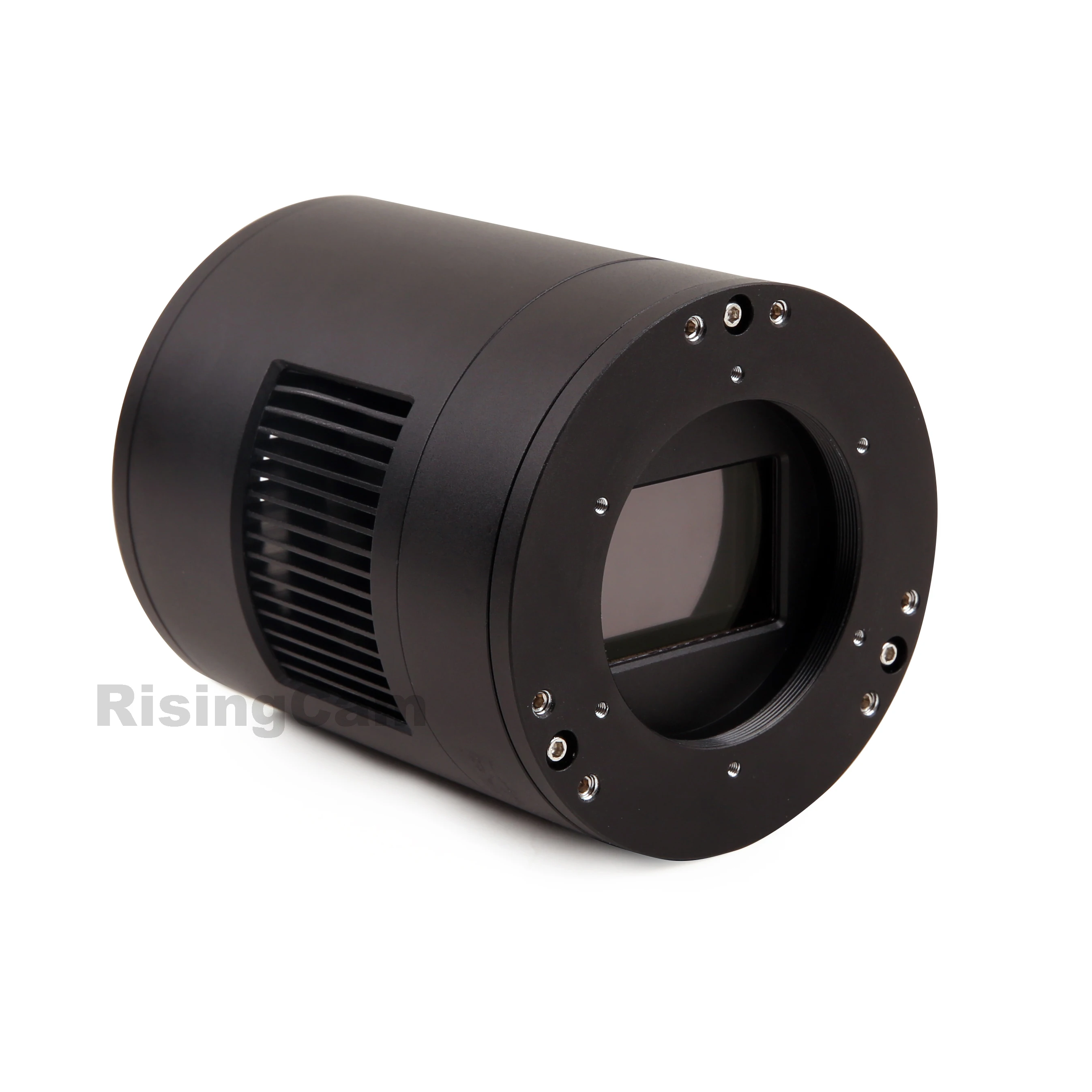

Монохромная камера для телескопа SONY imx455 16 бит 62 МП | Инструменты

Монохромная камера для телескопа SONY imx455 16 бит 62 МП | Инструменты

Модель: 62AM

Стандартный M54-Mount камеры заднего расстояние фокусировки: 17,5 мм

Датчик SONY CMOS imx455ALK (промышленный датчик)

Большой размер датчика полной рамы: 2,7 "(диагональ 43,3 мм)

Разрешение датчика: 62MP

512 Мб (4 Гб) Память DDR3 на плате

Изображение биты: материал подошвы: полиуретан толщина 8/16 бит

Булит-в нагреватель росы

Двухступенчатое TE-cooling (Термоэлектрический охладитель)Температурный контроль с электрическим вентилятором

Imx455 моно CMOS датчик

Разрешение: 9568x6380

3,76 мкм квадратных пикселей

Полнокадровый оптический формат

16-битного АЦП

Точное регулирование температуры

GSensitivity: 435.5mV с 1/30С Отсчетом

Zero Amp-Glow

Сверхнизкой Шум: 0,9 to1.95 e- (низкая Шум режим)

Поддержка низкая Шум режим/высокая частота кадров режим (6,2 кадров в секунду при всех пикселей считывания 8 бит)

Поддержка режима HCG/режим LCG

SNR Max: 47,1 дБ (режим низкого шума)

Динамический диапазон: 88,3 дБ (режим низкого шума)

-30 °C ниже окружающей среды при коротком воздействии/ -35 °C при длительном воздействии (> 1s)

До 1 часа длительного воздействия;

USB3.0 5 Гбит/второй интерфейс обеспечивает высокую скорость передачи данных

Ультратонкий цветной двигатель с идеальной цветопередачей

С передовым приложением для обработки видео и изображений RisingView

Поддержка режимов видео и триггера

Предоставление Windows/Linux/Mac OS нескольких платформ SDK

Native C/C + +, C #/VB.NET, DirectShow, Twain control API

Товар

Технические характеристики

Сенсор

Sony IMX455ALK Mono CMOS

Диагональ

43,3 мм

Разрешение изображения

61 мега пикселей, 9568x6380

Размер пикселя

3.76x3.76мм

Размер изображения

35.976x23.989мм

Макс FPS с разрешением (USB 3,0)

16 бит

8 бит

3,1 FPS / 9568*6380

9,4 FPS / 4784*3190

27,8 кадров в секунду/3184*2124

6,2 FPS / 9568*6380

18,8 кадров в секунду/4784*3190

55 кадров в секунду/3184*2124

Макс FPS с разрешением (низкий уровень шума, USB 3,0,)

16 бит

8 бит

1,9 FPS / 9568*6380

(Низкий уровень шума доступен только во всех режимах индикации пикселей)

6,2 FPS / 9568*6380

(Низкий уровень шума доступен только во всех режимах индикации пикселей)

Макс FPS с разрешением (USB 2,0)

16 бит

8 бит

0.4FPS / 9568*6380

1.5FPS / 4784*3190

3,3 FPS / 3184*2124

0,7 кадров в секунду/9568*6380

2,9 FPS / 4784*3190

6,6 кадров в секунду/3184*2124

Макс FPS с разрешением (низкий уровень шума, USB 2,0)

16 бит

8 бит

0,3 FPS / 9568*6380

(Низкий уровень шума доступен только во всех режимах индикации пикселей)

1,2 FPS / 9568*6380

(Низкий уровень шума доступен только во всех режимах индикации пикселей)

Тип затвора

Роликовый затвор

Время экспозиции

0,1 мс-3600 с

Коэффициент усиления

1x - 150x

SNR

47,1 дБ

Динамический диапазон

88,3 дБ (режим низкого шума)

Чтение шума

2,8-0.97e-

Чтение шума (режим низкого шума)

1,95-0,9 e-

Чтение шума (LCG)

4,29-1,47 е-

Пик QE

> 80%

Полностью хорошо

51ke- (111ke- LCG)

ADC

16 бит

Буфер DDR3

512 Мб (4 Гб)

Порт подключения

USB3.0/USB2.0

Адаптер для камеры

M54'0.75

Защита окон

ИК-фильтр (AR стекло для опционального)

Спектральный диапазон

380-690nm (с фильтр, отсекающий ИК-спектр)

Захват/контроль SDK

Windows/Linux/macOS/Android Множественная платформа SDK(Native C/C + +, C #/VB.NET, Python, Java, DirectShow, Twain и т. д.)

Система записи

Натюрморт и кино

Размеры камеры

Диаметр 89 * высота 103 (мм)

Вес камеры

0,718 кг

Расстояние задней фокусировки

17,5 мм

Охлаждение:

Два этапа TEC

Эффективная температура охлаждения:

-30 °C ниже окружающей среды при коротком воздействии/ -35 °C при длительном воздействии (> 1s)

Поддерживаемая ОС

Microsoft®Окна®Windows XP / Vista / 7/8/10 (32 & 64 бит)

OSx(Mac OS X)

Linux

Большой размер датчика полной рамы: 2,7 "(диагональ 43,3 мм)

Разрешение датчика: 62MP

Изображение биты: материал подошвы: полиуретан толщина 8/16 бит

Чувствительность сенсора SkyEye62AM 435,5 мВ. Чувствительность измеряется при помощи стандарт тестирования линз с CM500S (t = 1,0mm) в качестве фильтр, отсекающий ИК-спектр и изображения на F8.0.

Если изображение измеряется на G5.6, результат может быть в 2 раза больше текущего значения.

Камера построена в 16bit ADC. Он также имеет 12 битный выходной режим для аппаратного соединения и меньшего разрешения.

Камера также поддерживает ROI, и чем меньше размер ROI, тем быстрее частота кадров.

Частота кадров в таблице с разным разрешением/бит данных/передача данных (USB3.0/ USB2.0)

Бит и интерфейс

FPS

Разрешение

16 бит ADC

8 бит ADC

USB3.0

USB2.0

USB 3,0

USB 2,0

9568*6380

3.1fps

0.4fps

6.2fps

0.7fps

9568*6380 (низкий уровень шума)

1.9fps

0.4fps

6.2fps

0.7fps

4784*3190

9.4fps

1.5fps

18.8fps

2.9fps

3184*2124

27.8fps

3.3fps

55fps

6.6fps

Буфер DDR3

Камера имеет буфер DDR3 512 Мб (4 Гб), который помогает поддерживать стабильность передачи данных,

И эффективно уменьшает амп-свечение, вызванное тем, что данные изображения могут быть временно буферизированы без быстрой отправки на приемник.

Binning

Камера поддерживает цифровое соединение от 1x1 до 8x8 в любом способе укладки или усреднения,

И аппаратная Привязка от 1x1 до 3x3 в методе усреднения.Аппаратное обеспечение pixel binning намного быстрее, чем программное обеспечение binning.

Переключатель коэффициента усиления

Камера поддерживает переключатель режима HCG и LCG. В режиме LCG полная мощность может достигать 107ke-.

Настройка Камеры, используемая для анализа производительности в режиме HCG, является следующей:

Полное разрешение

16 битный режим RAW

Температура: -5 °C

Режим HCG

Данные анализа датчика

Коэффициент усиления

100

158

251

398

630

1000

1584

2511

3981

6309

10000

15000

Усиление Rel (дБ)

0

3,96

8

12,03

16,02

20,04

24,02

27,98

32,03

36,02

39,96

42,91

E-/ADU

0,78

0,49

0,31

0,2

0,12

0,08

0,05

0,03

0,02

0,01

0,01

0,01

Чтение шума

Низкий уровень шума (e-)

1,95

1,68

1,61

1,66

1,75

1,71

1 .. 70

1,73

1,73

1,69

1,38

0,9

Чтение шума

Нормальный (e-)

2,8

2,45

2,06

2,06

2,16

2,13

2,19

2,12

2,09

2,02

1,66

0/97

Полностью хорошо (ke-)

50,8

32,3

20,3

12,8

8,1

5,1

3,2

2.

1,3

0,8

0,5

0,4

DR (стоп)

14,15

13,7

13,3

12,6

11,9

11,2

10,5

9,9

9,2

8,6

8,2

8,6

Настройка Камеры, используемая для анализа производительности в режиме LCG, является следующей:

Полное разрешение

16 битный режим RAW

Температура: -5 с

Режим LCG

Данные анализа датчика

Коэффициент усиления

100

158

251

398

630

1000

1584

2511

3981

6309

10000

15000

Коэффициент усиления Rel

0

3,99

8,03

11,9

15,89

19,9

23,87

27,81

31,83

35,84

39,83

43,12

E-/ADU

1,69

1,06

0,67

0,42

0,27

0,17

0,11

0,07

0,04

0,03

0,02

0,01

Чтение шума

Низкий уровень шума (e-)

2,72

2,05

1,51

1,55

1,7

1,7

1,82

1,87

1,86

1,96

1,73

1,1

Чтение шума

Нормальный (e-)

4,29

3,36

2,27

2,25

2,41

2,45

2,62

2,59

2,49

2,63

2,4

1,47

Полностью хорошо (ke-)

110,4

69,2

43,5

27,6

17,4

11

6,9

4,4

2,8

1,7

1,1

0,8

DR (стоп)

14,7

14,3

14,2

13,6

12,8

12,1

11,4

10,7

10,1

9,4

8,8

9

Мощность и система охлаждения для точного регулирования температуры

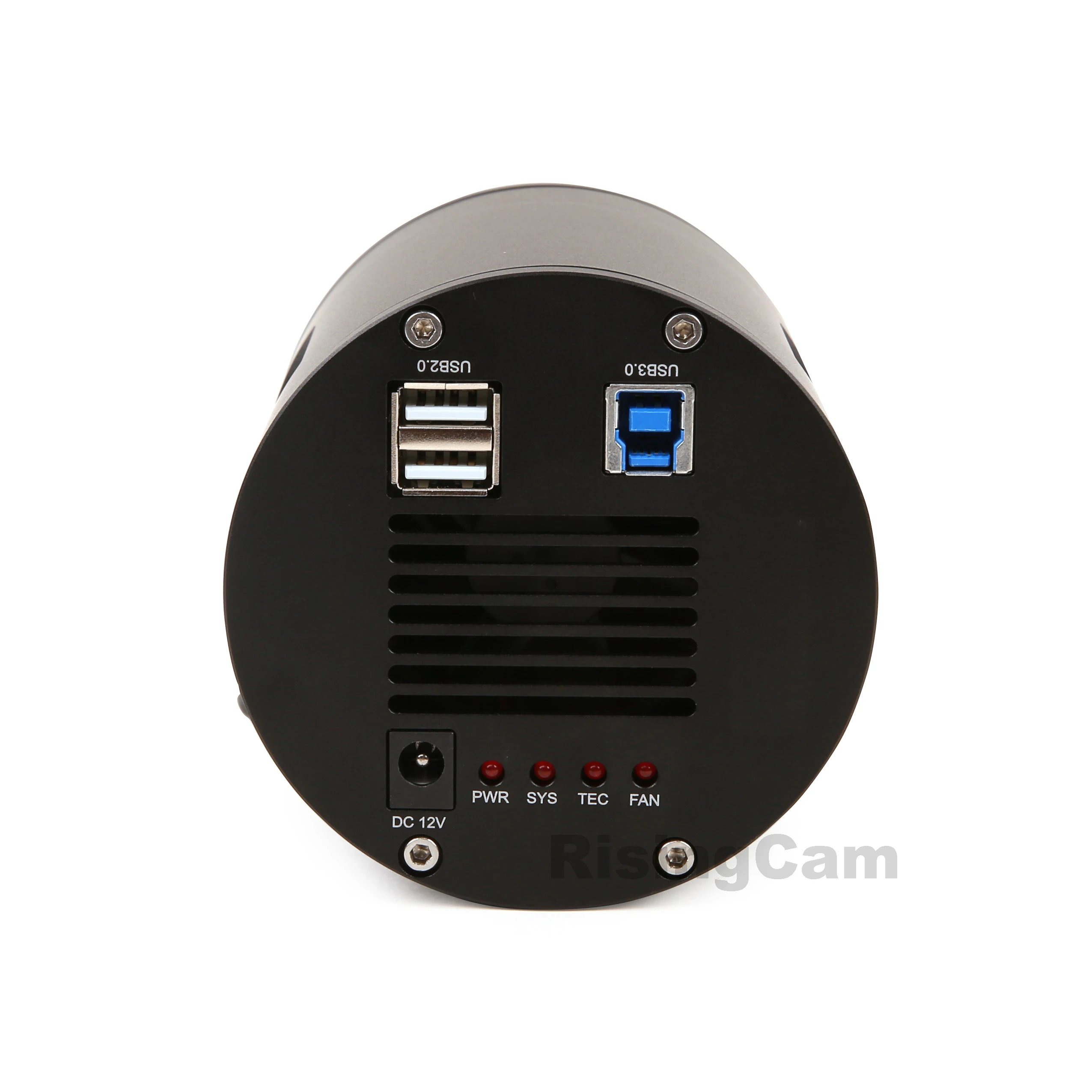

USB3.0 используется для вождения камеры и передачи данных.

Система охлаждения-это двухступенчатое термоэлектрическое охлаждение (TEC) с управляемым электрическим вентилятором, способствующим рассеиванию тепла.

Рабочая температура может регулироваться по конкретному номеру, а эффективное падение температуры может составлять-35 °C от температуры окружающей среды.

Такая эффективная система охлаждения гарантирует стабильность режима сверхнизкого шума и качество изображения камеры.

Система TEC управляется с помощью алгоритма PID, который позволяет TEC точно регулироваться к целевой температуре с отклонением 0.1C.

Zero Amp-Glow

Камера была Тщательно спроектирована и способна достичь нулевой яркости светящейся фотосъемки.

Различные Камера под углом 20 °C и 5 минут времени экспозиции с и без усилителя-свечение.

ASCOM/WDM драйвер для легкой связи с 3-й вечерние программного обеспечения для астрофотографии

Поддерживаемое программное обеспечение для этой камеры включает в себя:

PHD guading, Nebulosity,MaxIm DL, SharpCap, MetaGuide,

Захват огня, Astro Art, Registax, AstroStack, DeepSky Stacker

И так далее

-30 °C ниже окружающей среды при коротком воздействии/ -35 °C при длительном воздействии (> 1s)

Тестирование темного поля для камеры ATR3 с коэффициентом усиления 20, экспозиция 600 секунд, не крутое, изображение с горячим шумом

ATR3 Cameraat Gain 20 , Exposure600 second, включение охлаждения, минус 15 Centi-degree, hot nosie

Интенсивность нагрева может быть скорректирована в RisingSky программного обеспечения

Корпус камеры, изготовленный из твердого сплава с ЧПУ, обеспечивает тяжелое решение для рабочей лошади. Камера разработана с IR-CUT высокого качества или AR, чтобы блокировать ИК-светильник или защитить датчик камеры. Вибрация вентилятора минимизируется до низкого уровня для устранения вибрации, вызванной размытием изображения. Эта конструкция обеспечивает прочное, надежное решение с увеличенным сроком службы по сравнению с другими промышленными решениями камеры.

Крепление камеры m54fx0.75 мм, диаметр камеры 89 мм, высота 103 мм

Механическое соединение камеры с адаптером

Задняя Фокусное расстояние: 17,5 мм

Камеру можно подключить к телескопу с соответствующим адаптером или объективом камеры.

Наиболее распространенные адаптеры уже включены в посылка, но мы также предоставляем некоторые конкретные адаптеры на основе требований.

Женского Фланец датчика является 17,5 мм. Пользователь может сделать его до 55 мм-обратная сторона расстояние фокусировки с 21 мм и 16,5 мм удлинитель, включенный в камере посылка.

Товар

Параметры

Заднее фокусное расстояние

Защитное окно, 39x27x1,1 мм, по умолчанию: AR окно для моно камеры, IR-CUT для цветной камеры

M54M-M48F удлинитель 21 мм

21 мм с m48fx0.75 мм для телескопа M48Mx0.75

M48M-M48F 16,5 мм удлинитель для головок

16,5 мм с m48fx0.75 мм для телескопа M48Mx0.75

M48M-M42F адаптер 0 мм

0 мм с m48fx0.75 мм для телескопа M42Fx0.75

Механическое соединение камеры с объективом

Камера Nikon /CanonLenswith SkyEye

Товар

Параметры

1.

Nikon-M54 адаптер

2.

EOS-M54 адаптер

3.

Объектив Nikon

4.

Объектив Canon

5

Камера с креплением M54Fx0.75

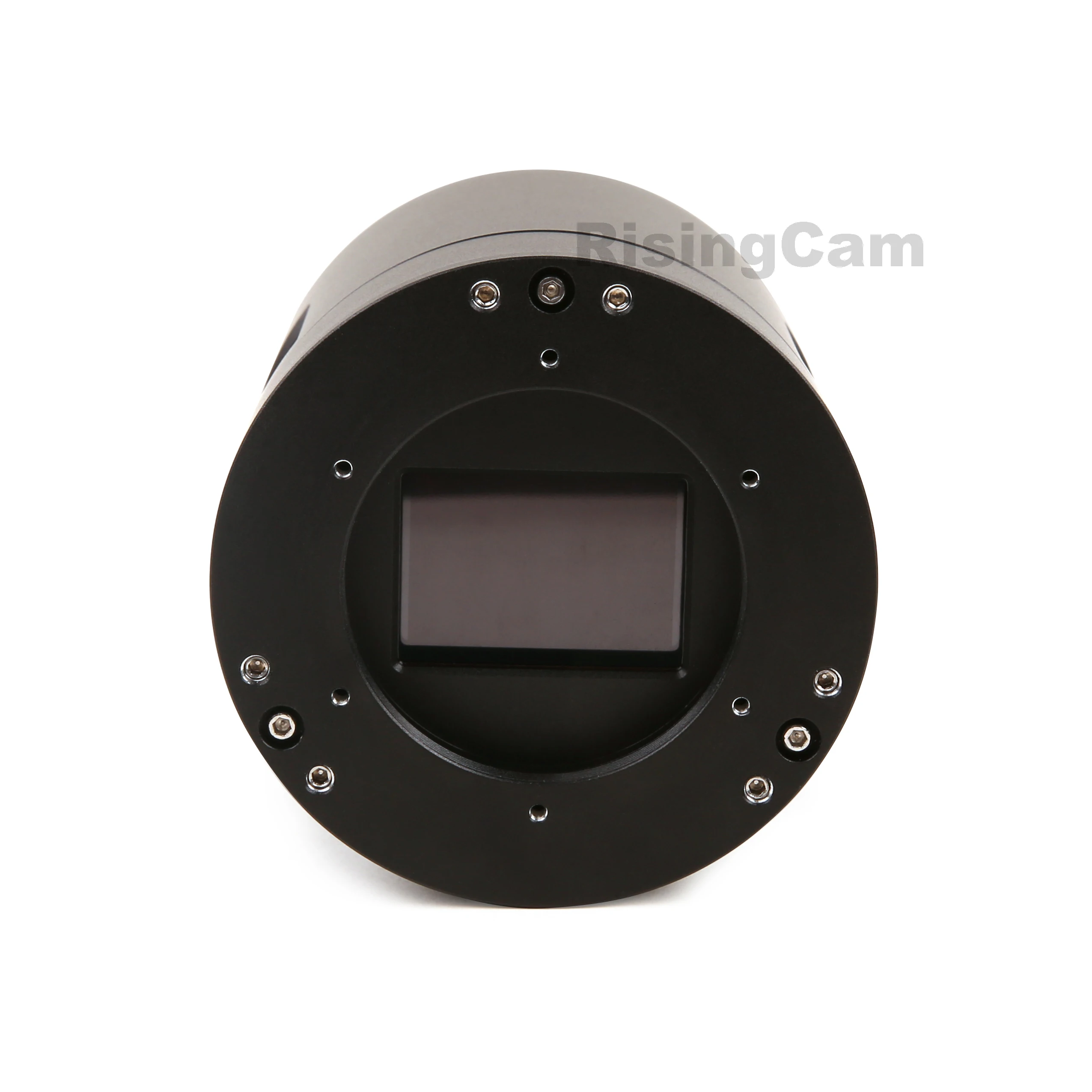

Регулировка наклона камеры

Cameaa имеет возможность регулировки наклона.

Есть 3 комплекта винтов, которые можно использовать для наклона датчика,

Делая его параллельно с основным зеркалом Newtonian, два винта в комплекте для ввинчивания/выхода.

Шаги

Операции

1.

Снимайте изображение с камеры, пользователь может легко найти часть наклона изображения через программное обеспечение,

И затем Отрегулируйте один или несколько наборов регулировочных винтов фланца на камере, соответствующих результатам визуализации.

2.

Сделайте еще одно изображение после регулировки наклона датчика и сравните его с предыдущими в программном обеспечении. Если проблема наклона уменьшена,

Это означает, что Регулировка правильная. В противном случае Регулировка неверна.

3.

Повторите шаг 2, пока звезды во всех углах не будут идеальными.

RisingSky-это профессиональное программное обеспечение для астрономических приложений, которое имеет множество функций, таких как

Настройка параметров камеры, захват изображений и видео, изменение изображения, процесс изображения и т. Д.

Он может предоставить множество инструментов для пользователя.

Поддержка RisingSky система Windows XP/7/8/10

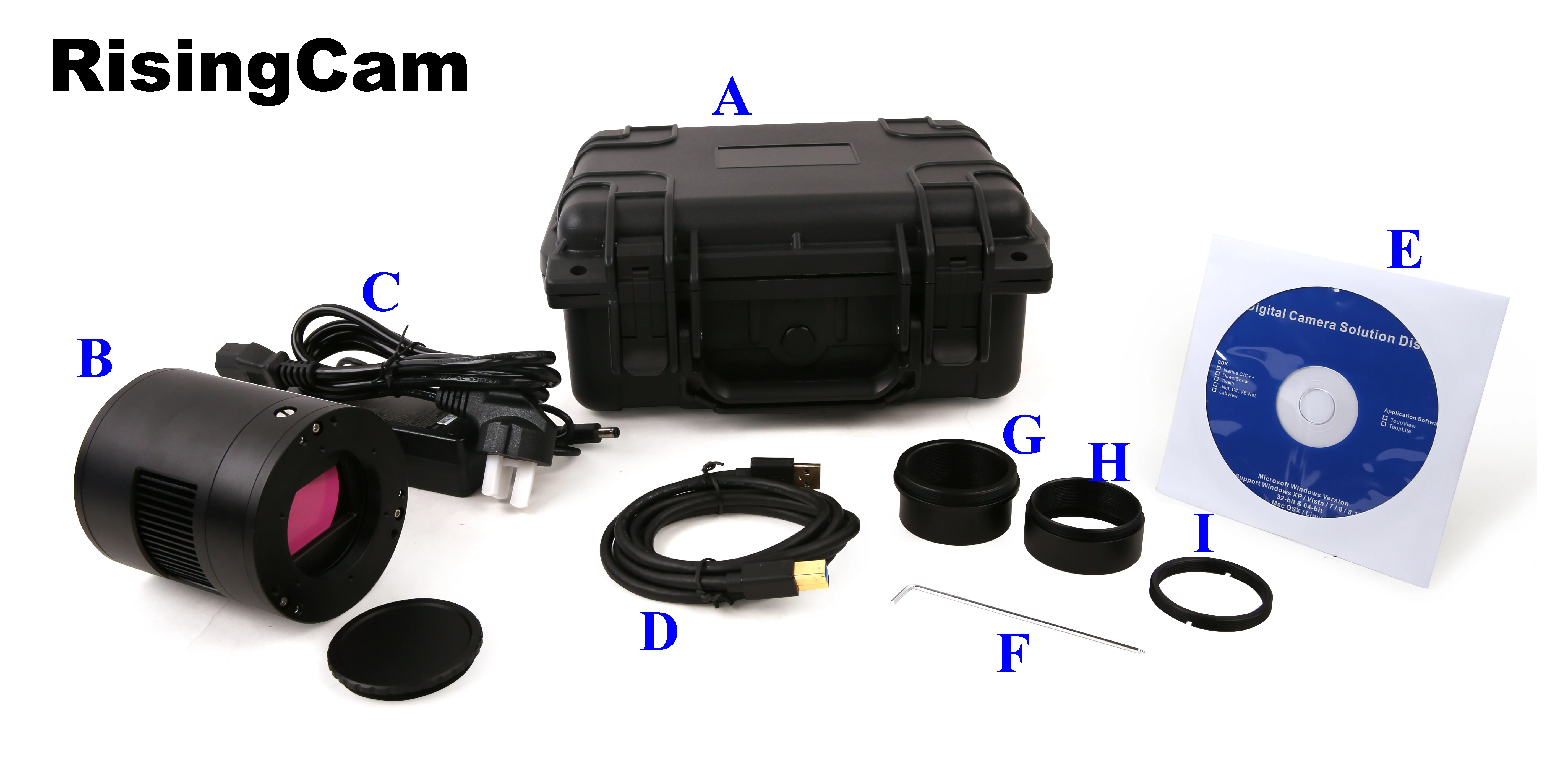

Стандартная посылка

A

3-А защитный чехол для оборудования: L: 26,2 см W: 24,0 см H: 12,4 см (1 шт., 3,9 кг/коробка)

B

Камера SkyEye (крепление M54Fx0.75)

C

Адаптер питания: Вход: 100 ~ 240 В переменного тока 50 Гц/f60гц, выход: 12 В постоянного тока 3A

D

Высоко-Скорость USB3.0 «Папа-папа» B Мужской Позолоченные разъемы кабель/1,5 м

E

CD (драйвер и утилиты программного обеспечения, Ø12cm)

F

Шестигранный ключ H 2,0

G

M54M-M48F удлинитель 21 мм

H

M48M-M48F 16,5 мм удлинитель для головок

I

M48M-M42F адаптер

Гарантия 1 год
