Релейный модуль Wi-Fi IoT ESP01 ESP8266 SSR твердотельное реле для переключателя

Релейный модуль Wi-Fi IoT ESP01 ESP8266 SSR твердотельное реле для переключателя

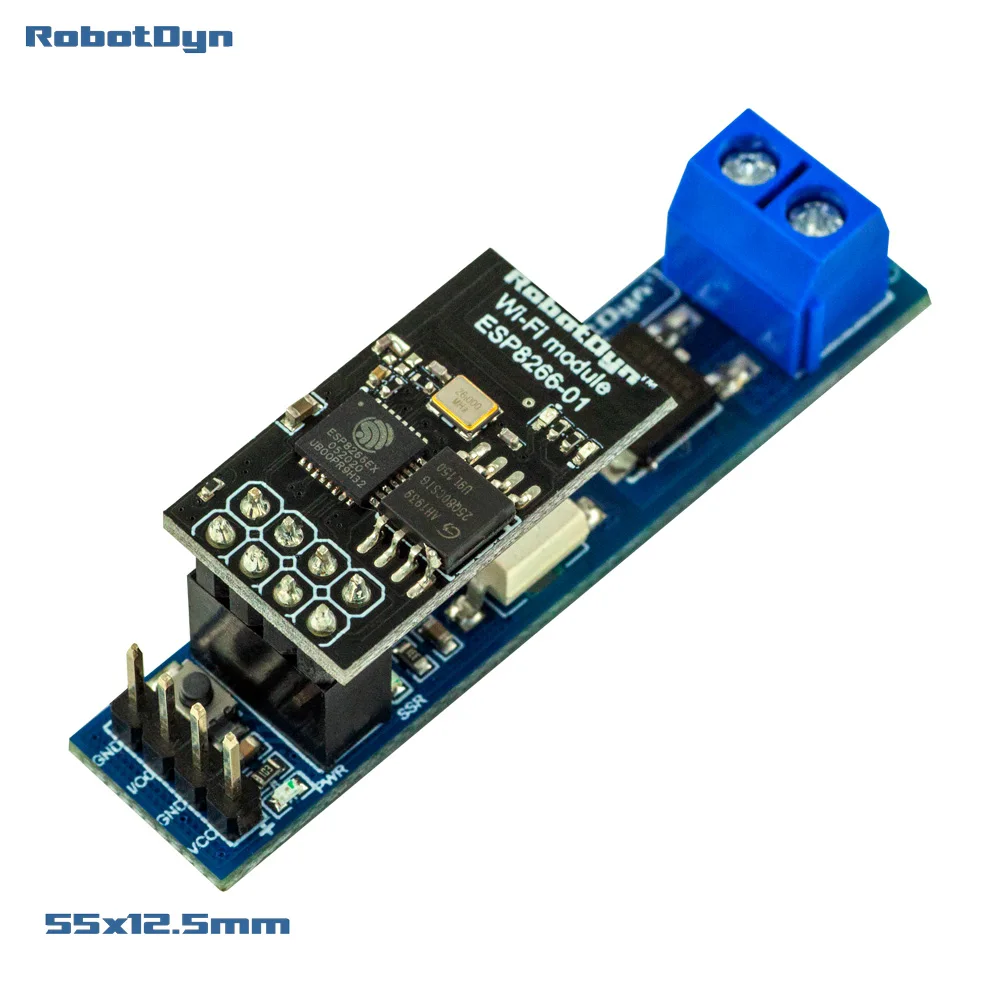

Это реле Wi-Fi IoT ESP01 SSR на базе микроконтроллера ESP-01 esp8266. Он предназначен для умного дома, Интернета вещей и других проектов DIY. С помощью этого модуля ESP01 SSR Вы сможете легко самостоятельно управлять любым устройством с помощью телефона, голосового помощника или другого устройства через Интернет.

Для питания Используйте мощность DC 3,3 V с низким потреблением ~ 10mA
Также можно подключить настенный выключатель или кнопку для внешней функции.
С помощью этого модуля можно контролировать любую нагрузку переменного тока для макс. 4 а 600 В.

* Мы используем только высококачественные новые брендовые компоненты: сертификаты соответствия ROHS, CE и UL.

Спецификация модуля

Переменный ток

Макс. Переменного тока 600 В/4 а

Рабочее напряжение

3,3 В

Уровень сигнала

10 мА

Тиристор BT136

600B

Оптоизолятор

Мока3042

Переключатель в

Сухой контакт

Рабочая температура:

От-20 до 80 °C (от-5 до 175 °F)

Изоляция:

В/ДТ 2000 в/мкс типичный, 1000 В/мкс гарантировано

Время включения/выключения:

20 мс, переменный ток; 05 цикл

Безопасность и нормативные утверждения для компонентов

-UL1577, 4170 VACRMS в течение 1 минуты
-DIN EN/IEC60747-5-5

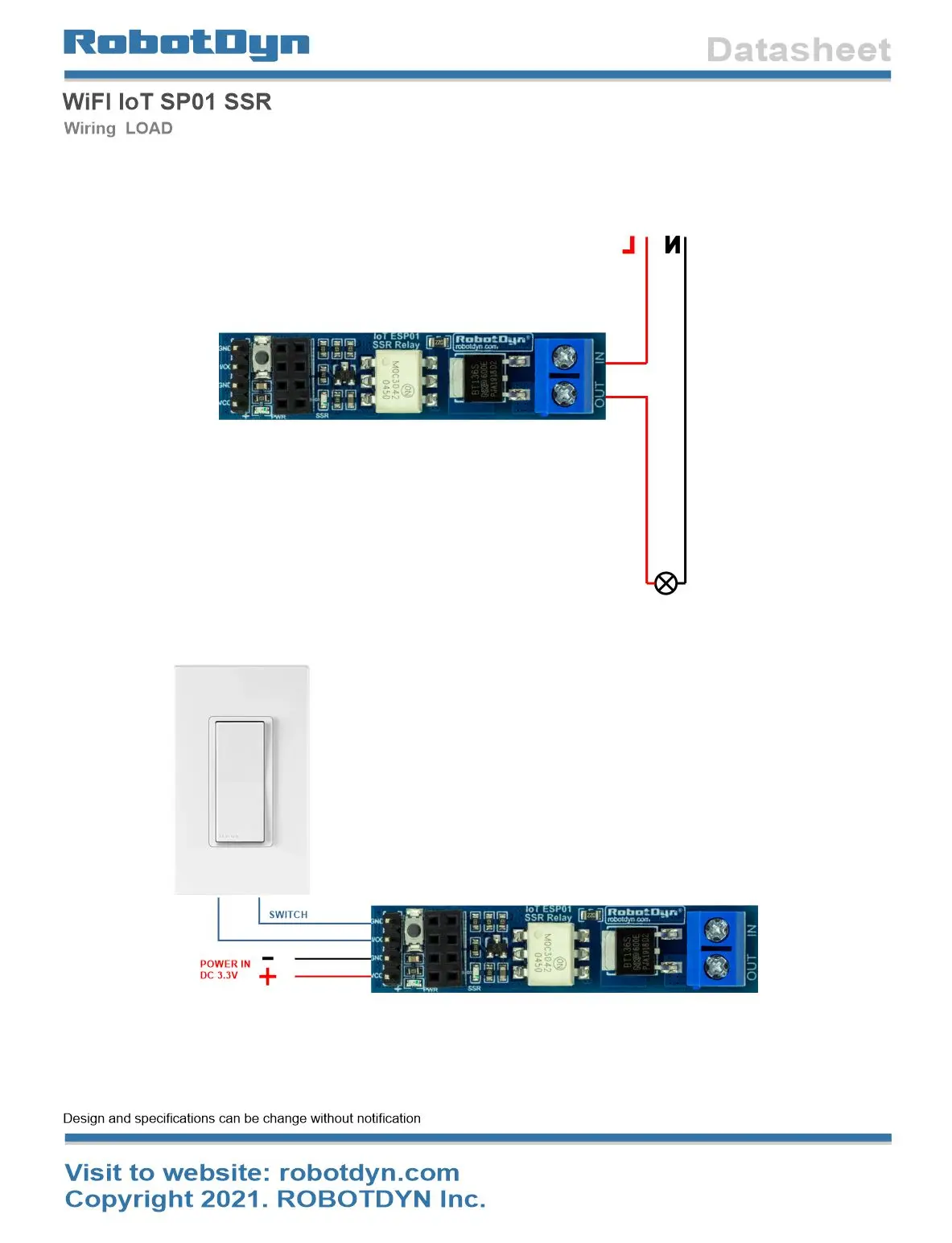

Соединение 1 линейный модуль:

SSR = ESP01 - GPI/O1 (высокое включение)

Переключатель IN = GPI/O0 + GND (кнопка переключения-низкий уровень)

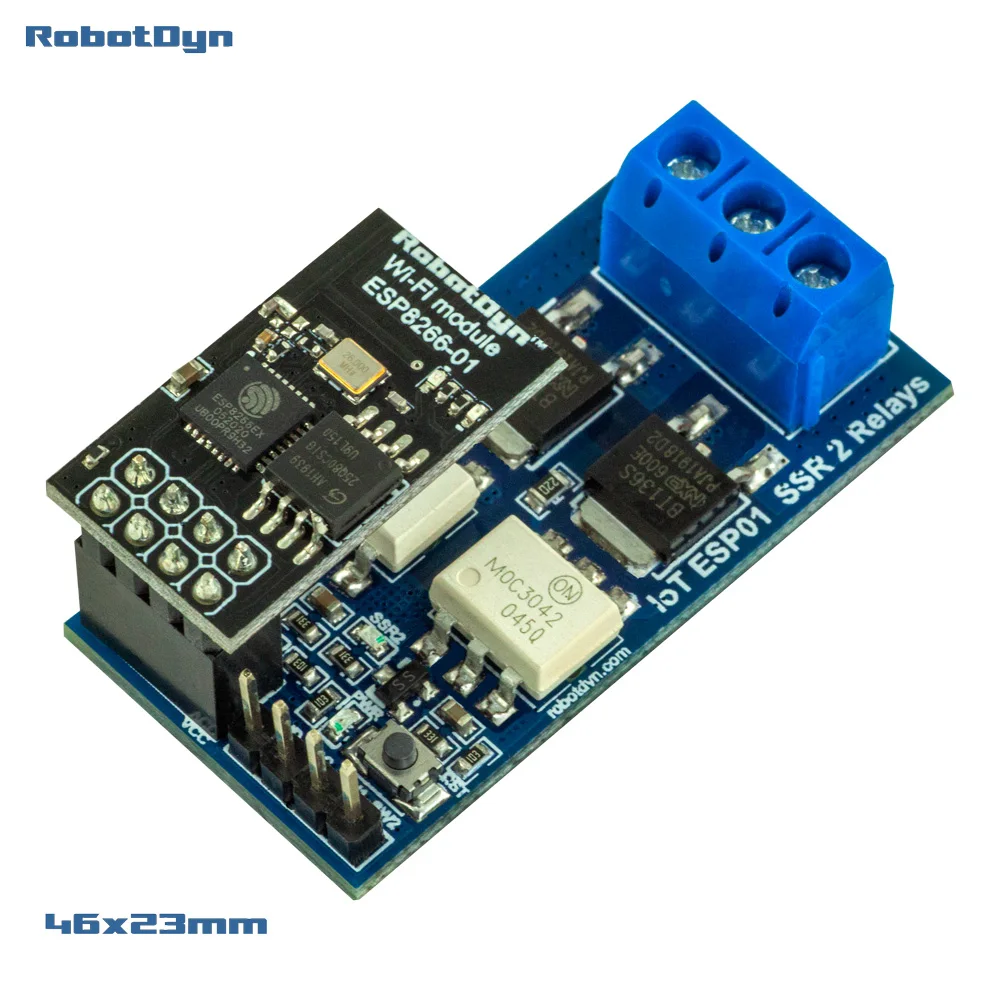

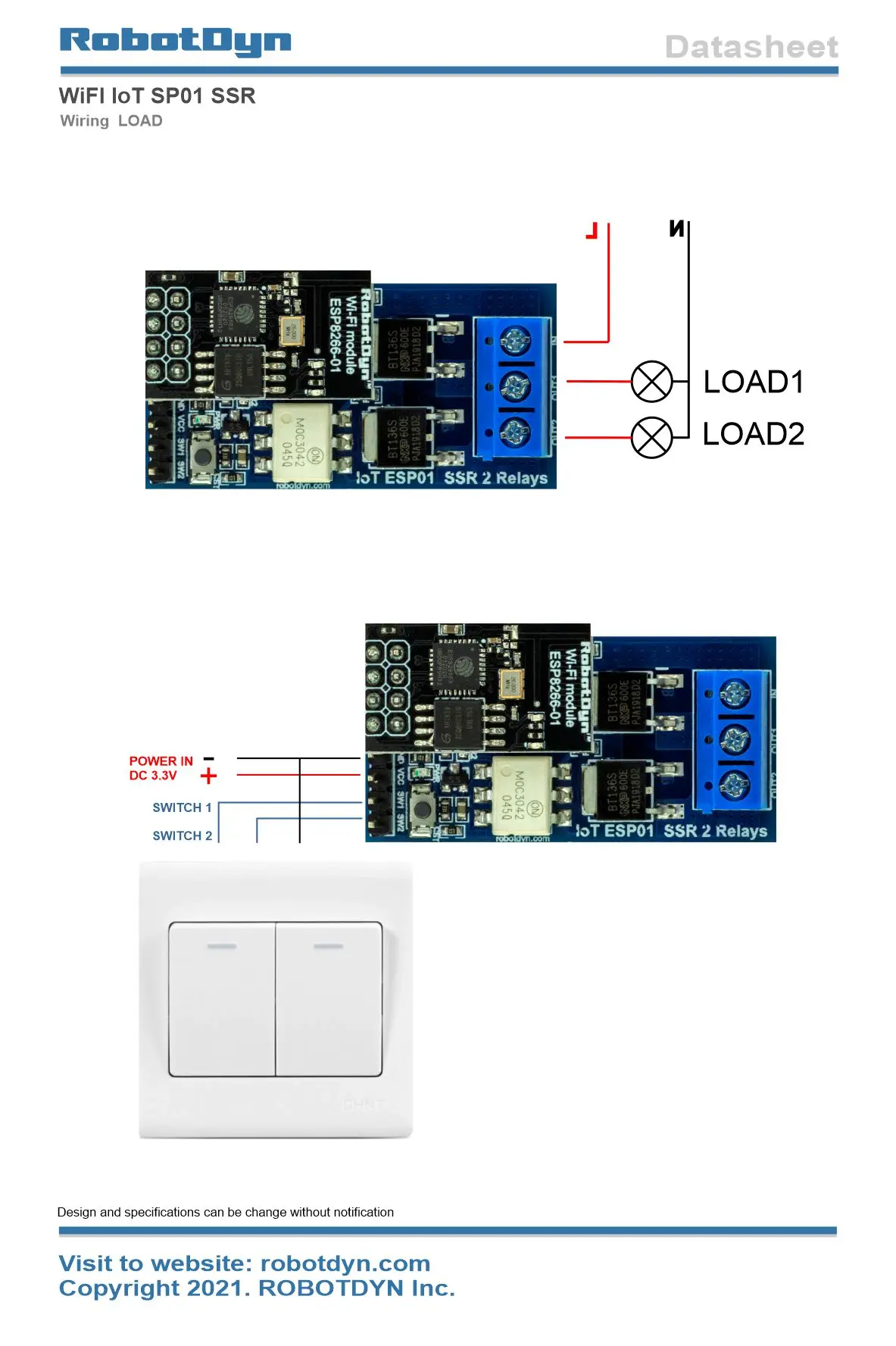

Модуль подключения 2 линии:

SSR1 = ESP01 - GPI/O2 (высокое включение)

SSR2 = ESP01 - GPI/O0 (высокое включение)

Переключатель в 1 = GPI/O1 + GND (кнопка переключения-низкий уровень)

Переключатель в 2 = GPI/O3 + GND (кнопка переключения-низкий уровень)

Эти SSR по своей сути более надежны и способны к более высоким перегрузкам перед отказом, чем Контактное реле. Тепло разработано в твердотельном реле за счет номинального перепада напряжения по коммутационному устройству.

Контактные реле работают простым способом-при заряде энергией катушки контакты задействуются. Контакты откроются, когда вы обезопасите катушку. Вам понадобится простой транзистор, чтобы управлять им. Одно, что может случиться-Индуктивный откидной назад; Если переключатель в цепи изначально закрыт, а затем сразу открыт, то появится мгновенное падение тока. Чтобы предотвратить эту ситуацию, вам нужно будет добавить прижимание.

Еще одно, что контакты реле не непобедимы; Если вы откроете контакт под нагрузкой, то можете его сломать и он больше не откроется. С другой стороны, если используется реле, рассчитанное на мощность, и вы пытаетесь Переключить небольшие сигналы, контакты могут со временем испачкаться и не получат хорошей связи между контактами.

Одной из крупнейших особенностей SSR является молчание, благодаря их твердотельному состоянию. SSR может использоваться в качестве PWM (модуляция ширины импульса) для регулирования приводов регулирующих клапанов в обогреве радиатора. Поскольку Индуктивная муфта отсутствует, SSR может использоваться в опасных средах, особенно во взрывоопасных чувствительных средах, где Искрящиеся контакты реле абсолютно выключены.

Выходы SSR имеют гораздо более длительный срок службы, чем реле. Поскольку они созданы из полупроводников, они могут длиться миллионы циклов. Чтобы поставить это в перспективу, давайте представить, что вам нужно управлять ШИМ-приводом для управления нагревом; Он будет работать с частотой 1 Гц (1 раз в секунду). Реле обычно длится 100000 циклов, что даст около 1 дня и 4 часов работы и постоянный щелчок шума. SSR может прослужить/работать миллионы циклов, и он беззвучен.

Итак: когда вам нужен тихий и часто работающий выход, следует выбрать SSR. Лучше всего использовать в гостиничных комнатах или любом месте, где нужно контролировать светильник или отопление и т. Д. Бесшумно.
