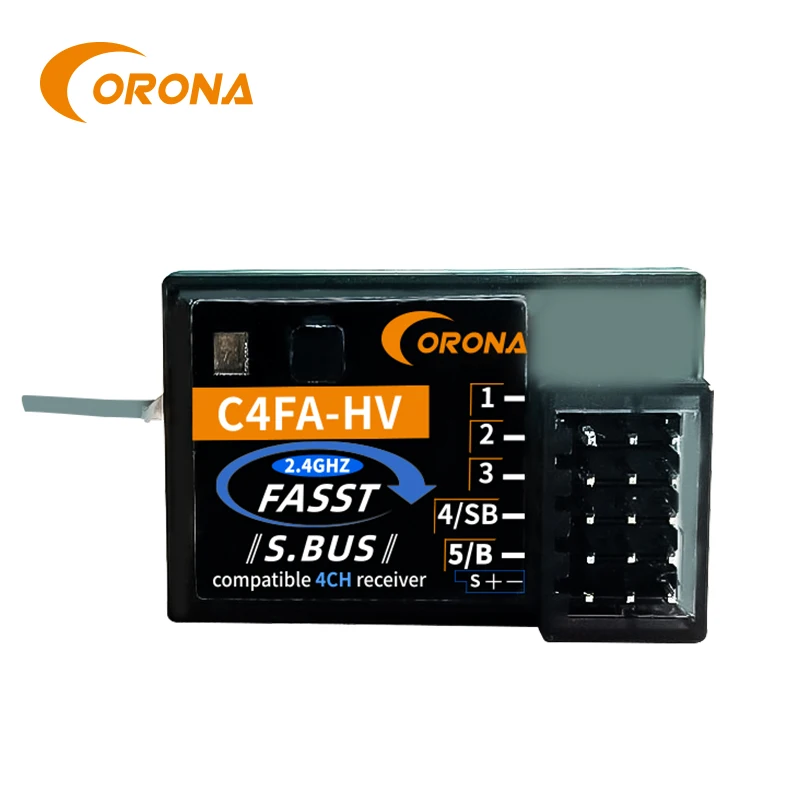

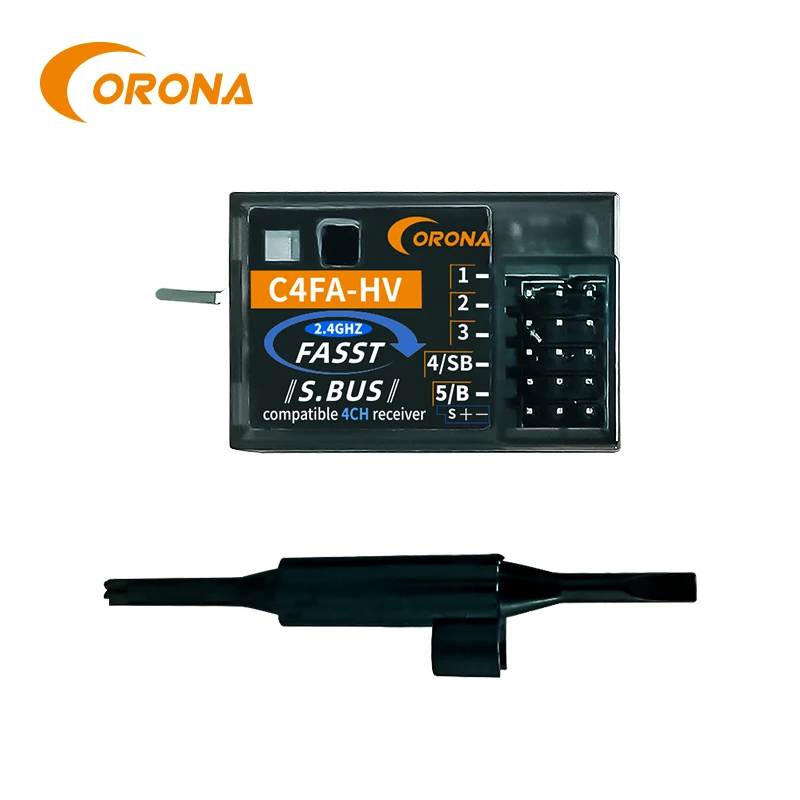

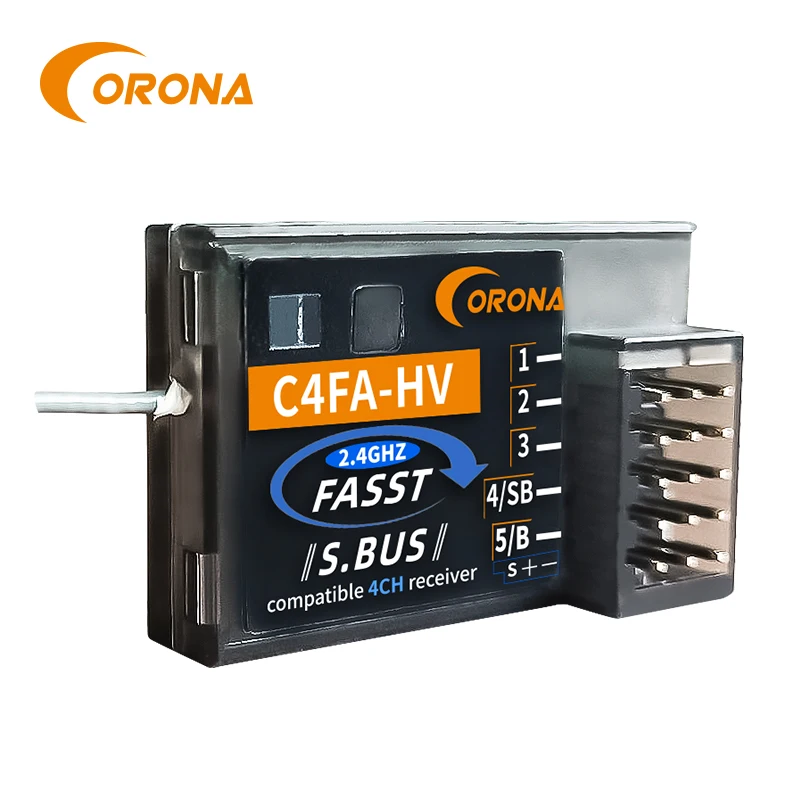

C4FA Корона 4 канала Futaba fasst SBUS водонепроницаемый совместимый приемник для 3PK 4PK RC

C4FA Корона 4 канала Futaba fasst SBUS водонепроницаемый совместимый приемник для 3PK 4PK RC

Совместимый ресивер CORONA 2,4 GHz Spread Spectrum FASST предназначен для использования с передатчиками FUTABA FASST 2,4 GHz, такими как 3PM,3PKS,3VCS,3GR,4PK(S),TM7, TM8, TM10, TM14 или T6EX-2.4G, 7C-2.4G, 8FG, 10CG, 12FG,14SG. Во-первых, R4FA-SB поддерживает FUTABA FASST не только воздушную систему, но и поверхностную систему. Во-вторых, R4FA-SB поддержки 7 каналов непрерывного PPM (положительный и отрицательный) выход, RSSI выход и S.BUS.

Режим выхода шины под S., оба R4FA-SB поставляют 12 пропорциональных каналов и 2 канала DG. Это означает, что R4FA-SB стали 14-канальный приемник при использовании S.BUS.Он имеет брызговик

Характеристики:

Рабочий ток: 50 мА макс

Операционной Напряжение: 3,6 ~ 10В

Чувствительность: около-100 дБм

Рабочая температура:

-10 ~ 80 дегк

Вес:

6,2g для C4FA-HV

Задержка:

7 мс ~ 16 мс

Настройка:

Процедура привязки:

· Включите передатчик FASST

· Подключите аккумулятор к ресиверу при нажатии кнопки F/S приемника.

· Двухцветный светодиодный непрерывный цикл будет проходить через следующее:

Пришитый светодиодный светильник (Поиск радиосигнала)

OGreen светодиодный светильник (полученный радиосигнал)

Пришитый светодиодный ВЫКЛ (Привязать ОК)

Светодиодный oGreen мигает 10 раз (ID store in memory)

OGreen светодиодный светильник однотонный (нормально работает)

Примечание: система поверхности FASST требует немного больше времени для завершения процедуры привязки.

Безопасная Настройка:

Существует два способа установки безопасной настройки на приемнике CORONA 2,4 GHz Spread Spectrum FASST;

1. Функция TX-failsafe: этот метод предназначен для установки failsafe на передатчике FASST и имеет приоритет (работает на канале 3 только в режиме FASST 7ch или на нескольких каналах в многоканальном режиме FASST) В то время как приемник работает, как и приемники FUTABA (Только доступная Воздушная система FASST).

2.RX-при отключении питания особенность: Включите FASST передатчик и включите CORONA 2,4 ГГц широкополосный приемник, поместите все палочки и переключитесь туда, где вы хотите поставить контрольные входы, если приемник ослабляет сигнал и нажмите кнопку F/S вниз около 5 - 6 секунд, в то время как зеленый светодиодный светильник твердый (rx в нормальной работе), Затем отпустите кнопку. Вы увидите, что красный светодиодный индикатор мигнет в течение 4 - 5 секунд. (Примечание: Красный светодиодный индикатор будет мигать с высокой скоростью, чтобы указать, что RX-failsafe включен или вспышка низкая скорость, чтобы указать, что RX-failsafe выключен). Если вы нажмете кнопку F/S во второй раз, когда мигает красный светодиодный индикатор, приемник изменит статус RX-failsafe (вкл/выкл), затем светодиодный индикатор снова вернется к зеленому цвету. Если вы не нажимаете кнопку F/S. Ничего не изменится, и светодиодный индикатор снова вернется к зеленому цвету. Если вы хотите отменить функцию RX-failsafe (не просто выключить его), вы можете сделать это, связывая приемник снова. После привязки приемник вернется к заводским настройкам без каких-либо аварийных функций.

Примечание: Если вы не настроили аварийную настройку, приемник будет держать все элементы управления в положении последней команды, полученной до потери сигнала. Когда RX-failsafe включен, приемник начнет настройки RX-failsafe после ослабления сигнала в течение более 1 секунды, приемник будет держать Последние полученные позиции, пока failsafe не перейдет. Когда функция RX-failsafe и TX-failsafe включены, приемник будет использовать команду TX-failsafe.

Мы настоятельно рекомендуем вам установить функцию failsafe во время полета ваших моделей. Пример полезного режима безопасности при отказе будет заключаться в отключении дроссельной заслонки модели, чтобы она не летала и не выезжала без контроля.

Настройка выходного режима (доступно только для воздушной системы FASST):

Выключите передатчик, подключите аккумулятор к приемнику, вы увидите красный светодиодный светильник, мигающий. Красный светодиодный фонарик с высокой скоростью, указывающий, что приемник находится в особом режиме вывода или низкая скорость показывает, что приемник находится под (LS) низкой скоростью PPM нормальным режимом вывода, нажмите кнопку F/S в течение 5-6 секунд, пока зеленый светодиодный индикатор выключен (Rx в состоянии поиска сигнала), а затем отпустите кнопку. Вы увидите, что зеленый светодиодный индикатор мигнет около 4 - 5 секунд. (Примечание: зеленый светодиодный индикатор будет мигать высокой скоростью в специальном режиме или мигать низкой скоростью при нормальном режиме вывода). Если вы нажмете кнопку F/S во второй раз, пока мигает зеленый светодиодный индикатор, приемник изменит егоВыходСостояние режима (специальный/нормальный), если вы не нажимаете кнопку F/S. Режим вывода не будет изменен, и красный светодиодный индикатор будет мигать с исходной скоростью.

Примечание: Функция выходного режима описана в форме ниже,

R4FA-SB

Нормальный

Ch1 ~ CH4 независимый PPM выход

Специальный

CH1 Neg CPPM out(FUTABA trainer FUNC)^ 1

CH2 Pos CPPM out для специального пользователя ^ 2

CH3 RSSI PWM out для FPV()^ 3

CH4 S. Выход шины для компактной системы

RSSI PWM out определение: ширина импульса от около 900uS ~ 2100uS для обозначения силы rssi от-100dBm ~-40dBm.

Важное Примечание: Если вы используете аналоговые сервоприводы в своей модели, вы должны держать ваш приемник под заводскими настройками (нормальный режим выхода) или ваш Аналоговый сервопривод будет горячим или выгореть. И вы не можете использовать сервопривод без S.BUS на канале, в то время как S. Выход сигнала шины присутствует.

Светодиодный индикатор, указанный при нормальном рабочем состоянии:

Красный светодиодный

Зеленый светодиодный

Статус

Вспышка

Скидка

Без поиска сигнала

Скидка

Твердый

Сигнал очень хороший

Скидка

Твердый и яркий

Сигнал не очень хороший

Скидка

Вспышка

Сигнал слабый
