Промышленный Класс SIM7600E-H 4G DTU RS232/485/TTL до 4 аппарат не привязан к оператору сотовой

Промышленный Класс SIM7600E-H 4G DTU RS232/485/TTL до 4 аппарат не привязан к оператору сотовой

Посылка:

Поддержка 4 режимов: TCP/UDP, Modbus, HTTP и MQTT
RNDIS Dial-Up & GNSS позиционирование

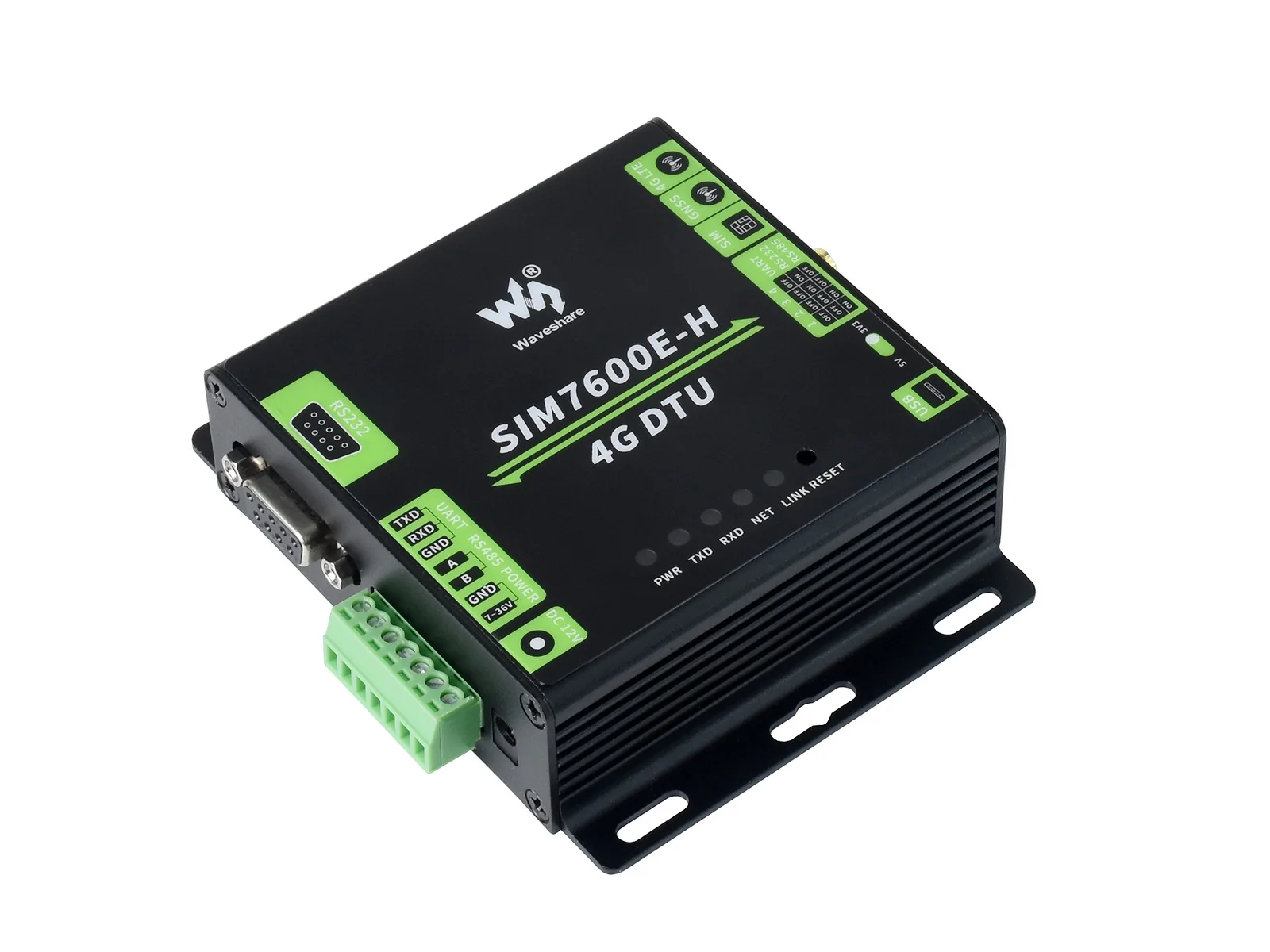

Это промышленный класс4G DTUКоторый включает модуль связи Qualcomm platform 4GSIM7600E-H. Он поддерживает несколько режимов, и подходит для нескольких стран или регионов. После нашей вторичной разработки прошивки модуля требуется только несколько простых конфигураций для достижения двунаправленной прозрачной передачи данных между последовательным портом RS232/RS485/TTL и сетью 4G LTE.

С такими функциями, как поддержка четырех режимов (TCP/UDP, Modbus, HTTP и MQTT), RNDIS dial-up и GNSS позиционирование, этот промышленный класс DTU разработан, чтобы быть полностью функциональным, простота в использовании и стабильная работа. Это будет идеальным выбором для областей, включая промышленный сбор данных, связь, дистанционное управление и другие приложения IoT, которые нуждаются в высокой пропускной способности 4G передачи данных и имеют высокие требования к скорости передачи данных и задержки.

SIM7600CE-CNSE

SIM7600E-H

Применимые регионы

Китай, Юго-Восточная Азия

Китай, Европа, Ближний Восток, Африка, Южная Корея

Ремешок

4G

LTE-TDD:B38/B39/B40/B41
LTE-FDD:В1/В3/В8

LTE-TDD:B1/B3/B5/B7/B8/B20
LTE-FDD:B38/B40/B41

3G

UMTS/HSDPA/HSPA +:В1/В8

UMTS/HSDPA/HSPA +:В1/В5/В8

GNSS

N/A

GPS/Beidou/GLONASS

2G

GSM/GPRS/EDGE:900/1800 МГц

Скорость передачи данных

4G (LTE Cat-4)

150 Мбит/с (DL) / 50 Мбит/с (UL)

3Г (HSPA +)

42 Мбит/с (DL) /5,76 Мбит/с (UL)

2G (край)

236,8 кбит/с (ДЛ)/236,8 кбит/с (UL)

2G (GPRS)

85,6 кбит/с (дл)/85,6 кбит/с (UL)

Особенности программного обеспечения

Протокол связи

TCP/UDP/RNDIS/Modbus

TCP/UDP/RNDIS/Modbus/HTTP(S)/MQTT

Режим TCP/UDP

Настраиваемый разъем 1 ~ 4 каналов, пользовательский пакет сердцебиения и пакет регистрации

Режим Modbus

Коллекция auto Modbus, поддерживает до 5 команд, пользовательский период команд и интервал

Режим HTTP(S)

N/A

Поддержка HTTP/HTTPS POST (формат jsone)
Настраиваемый адрес и Порт сервера

MQTT режим

N/A

Поддержка подписки на несколько тем и публикации

Защита программного обеспечения

Повторное подключение в автономном режиме, настраиваемое время перезагрузки при сбое

Конфигурация параметров

Хост-компьютер/Облако

Описание оборудования

Серийный порт

RS232:
Разъем: DB9 female
Защита: защита телевизоров, защита от перенапряжения, защита от ЭСР

RS485:
Разъем: Винтовые клеммы (A, B)
Защита: 600 Вт светонепроницаемая, анти-всплеск и 15кВ защита от ЭСР (защищены 120R балансировочный резистор паяльные колодки)

TTL (UART):
Рабочее напряжение: 3,3 V или 5V
Разъем: Винтовые клеммы (TXD, RXD, GND)

Серийный порт baudrate

Поддержка 300bps ~ 921600bps, 115200bps по умолчанию

Usb-порт

Рабочее напряжение: 5 В
Разъем: Micro USB
Защита: Антистатический диод
Использование: конфигурация параметров, набор номера, обновление прошивки

Вход питания

Разъем: 7 ~ 36V Винтовые клеммы или DC 12V jack
Защита: Диодная защита Шоттки, защита от обратного хода

Аппаратная защита

Встроенный MCU, аппаратный watchdog для предотвращения поломки системы, чехол из алюминиевого сплава промышленного класса

Рабочее напряжение

7 ~ 36 В постоянного тока

Рабочий ток

Холостого хода: 10 ~ 30 мА @ 12 В

Передача: 80 ~ 450mA @ 12V (в зависимости от состояния сети)

Индикатор

PWR (источник питания), RXD/TXD (UART RX/TX), NET (сеть), LINK (розетка)

Кнопка

Кнопка сброса

Sim-карта

Стандартная сим-карта (1,8 V / 3V)

Разъем антенны

LTE

LTE, GNSS

Рабочая температура

-40 ℃ ~ 80 ℃

С поддержкой нескольких стран/регионов

Прозрачный режим передачи TCP/UDP

Двунаправленная Прозрачная передача данных между последовательными устройствами и сетевым серверами,
Настраиваемые 1-4-канальные розетки,
Поддержка пакета сердцебиения и пакета регистрации

Режим Modbus

DTU будет автоматически и периодически собирать данные датчика и отправлять его на сетевой сервер, поддерживает до 5 команд

Режим HTTP(S)

Настраиваемый адрес и Порт сервера HTTP/HTTPS для получения данных,
DTU отправит серийные данные на соответствующий сервер после правильной конфигурации

MQTT режим

Поддержка подписки на несколько тем и публикации

Sup port s RNDIS Dial-Up через usb-порт на Windows/Linux
Скорость до 150 Мбит/с и скорость соединения 50 Мбит/с *

* Означает идеальную скорость передачи данных, фактическая скорость передачи данных может сильно колебаться в зависимости от таких факторов, как охват сети, перегрузка трафика, состояние базовой станции и т. д.

Поддержка GPS, BeiDou, Glonass, LBS базовой станции

Параметр DTU настраивается через программное обеспечение хост-компьютера или облачную платформу

Три типа последовательного порта, множественное программное обеспечение/аппаратная защита

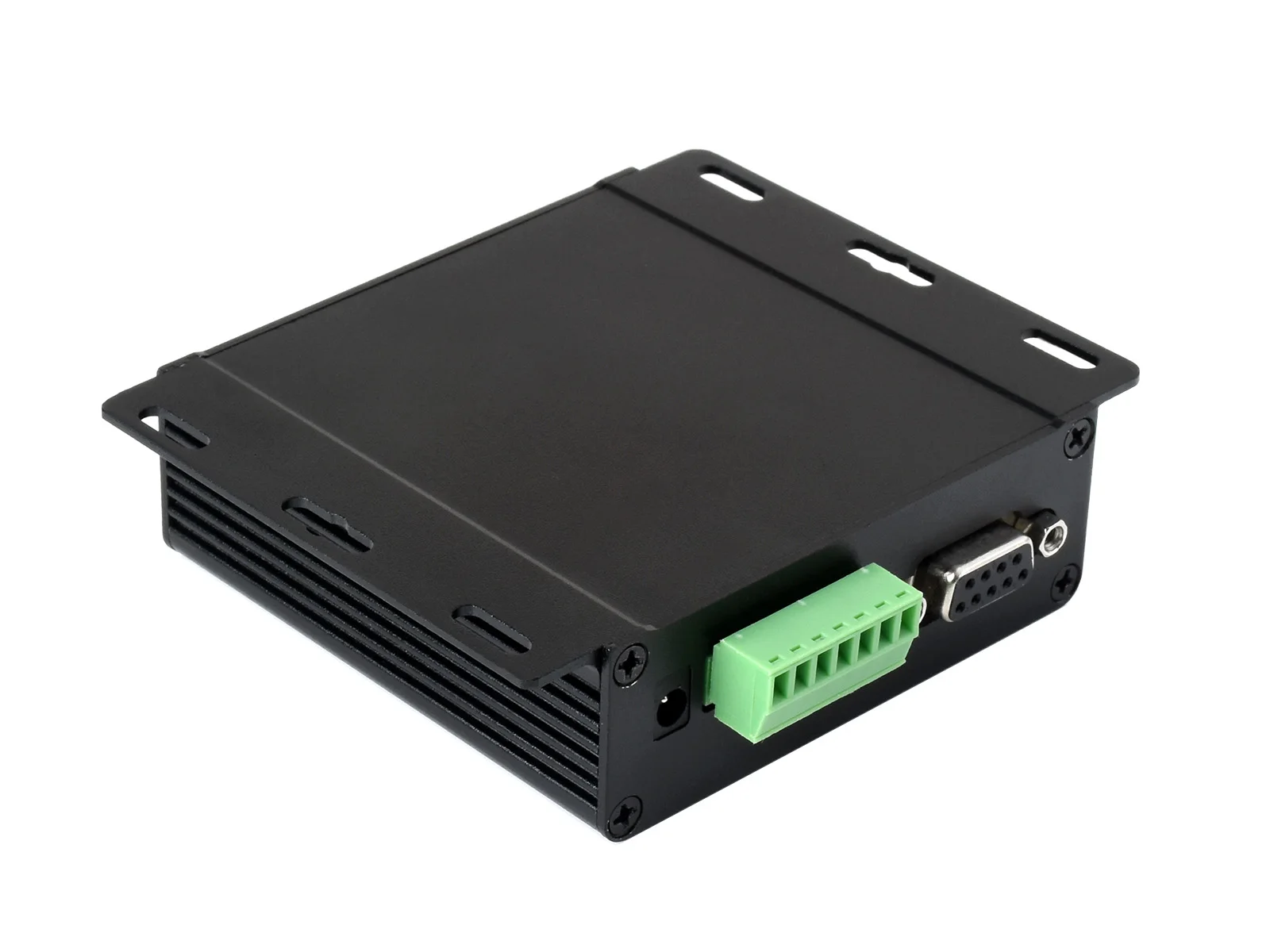

Промышленный чехол из алюминиевого сплава, более стабильная и безопасная работа

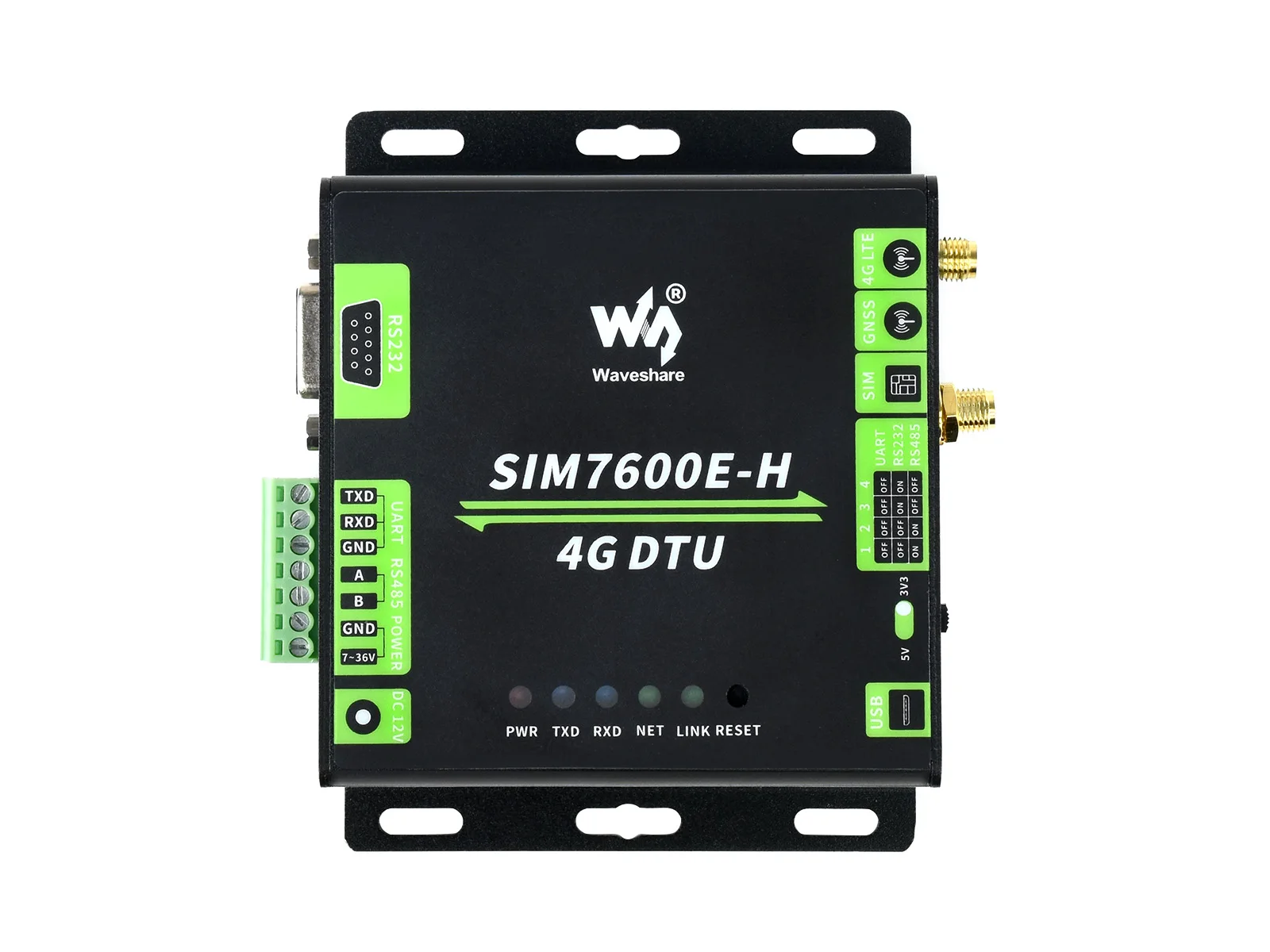

Мониторинг состояния подключения и сигнала в режиме реального времени

ШИМ:Загорается красным при включении

TXD:Мигание синего цвета при передаче данных

RXD:Мигание синего цвета при получении данных

Сетка:Мигание зеленого цвета при подключении к сети

Ссылка:Загорается зеленым цветом при подключении к серверу розеток

Сброс:Кнопка сброса

Промышленный аппаратный дизайн, мощная функция программного обеспечения,
Подходит для различных промышленных полей и сценариев применения IoT
