Светильник-головка для определения местоположения источника

Головка для обнаружения может выполнять функцию оценки положения источника на светильник и выводить соответствующий четырехканальный высокий уровень. Он подходит для цепи управления с PLC в качестве основной цепи управления и общего источника светильник для демонстрации эффекта отслеживания. Головка обнаружения состоит из прозрачной верхней крышки водонепроницаемой коробки, Населенный пункт, а также в схема и двухметровый длинный соединительный провод. Метод установки фиксируется с 3 мм отверстиями 96 мм друг от друга. Головка обнаружения использует источник питания постоянного тока 24 В. Максимальный рабочий ток составляет менее 200 мА. Точность этой головки обнаружения может быть выбрана из четырех типов точности с контактными колпачками, а рабочий статус указан индикаторными лампами.

Описание логики работы:

При обнаружение головы включен, четыре Фоторезисторы распространяется в соответствии с защитной пластины могут оценить разницу напряжения, вызванные светильник источник на фоторезистор. Среди них сравнение левого и правого, а сверху и снизу-сравнение. Когда левое светочувствительное напряжение выше, чем правое фоточувствительное, Левый выход высокого уровня 24 В, в противном случае он низкий. Когда справа выше, чем слева, правый выводит высокий уровень, в противном случае он низкий. Та же логика относится к верхним и нижним выходам. Когда светильник выровнен влево, вправо или вверх и вниз (узкий угол), выход останавливается как влево, так и вправо или вверх и вниз (оба являются низкими).

Когда выход высокий, выходной ток может достигать 200 мА на канал. Когда выход низкий, он приблизительно эквивалентен подключению к GND через резистор 10K.

Когда источник окружающего светильник ниже, чем около 30LX, головка обнаружения останавливает выход, и четыре индикатора светильник s на панели течет циклически.

Когда источник окружающего светильник выше, чем около 30LX, головка обнаружения начинает работать. В зависимости от положения светильник источник индикатор светильник на панели светильник s, и соответствующий Выходная линия уровень выходного напряжения в одно и то же время.

Когда левая и правая оси или вверх и вниз оси выровнены с источником светильник, индикатор светильник s на панели мигает одновременно, чтобы указать выравнивание, И выход этой оси низкий.

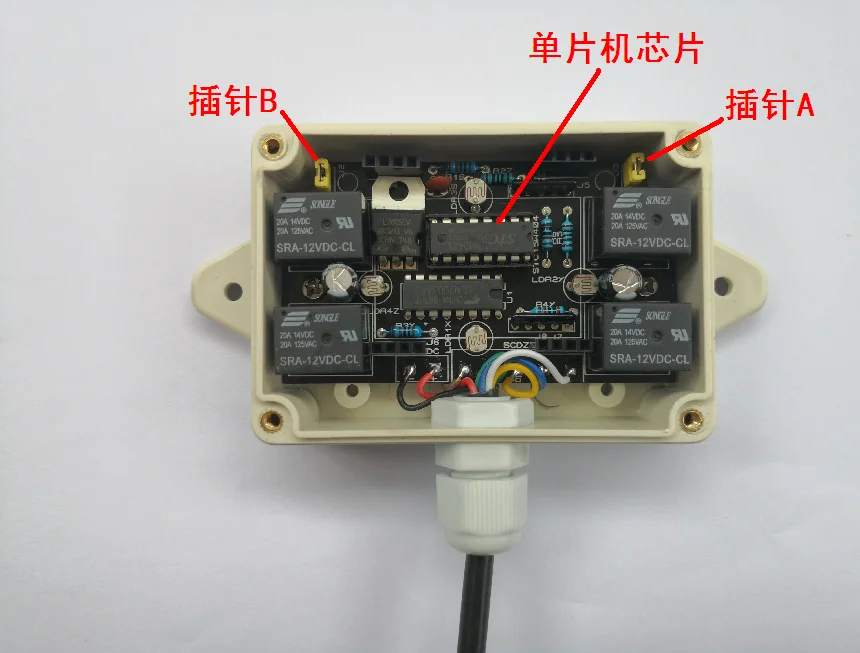

Когда в штифт вставляется колпачок для выбора точности, его точность имеет следующие четыре уровня:

Колпачок для короткого замыкания не вставляется в A/B: Точность составляет менее 1 градуса. A-полоска вставлена, B не вставляется микросхема с защитой от короткого замыкания в Цоколь: точность определения его местонахождения составляет менее 1,5 градусов. B вставляется, а не вставляется колпачок короткого замыкания: Точность составляет менее 2 градусов. A/B, как вставить микросхема с защитой от короткого замыкания в Цоколь: точность определения его местонахождения составляет менее 2,5 градусов.

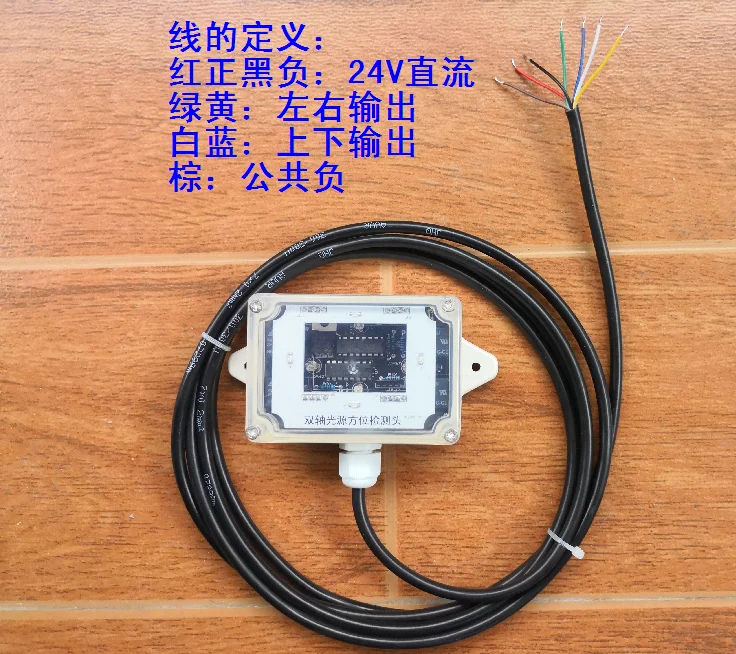

Описание свинца: красный и черный: 24 в источник питания положительный и отрицательный. Коричневый: общественный негативный. Зеленый и желтый: левый и правый выход. Белый и синий: вверх и вниз выход. Выходной высокоуровневый ток нагрузки этой головки обнаружения не может быть больше 200 мА. Компания оставляет за собой право изменить параметры без уведомления.

'
