Радиочастотный усилитель сигнала с высоким коэффициентом усиления

(0,1-2000 МГц 64 дБ)

1. Применение продукта:

Этот усилитель имеет преимущества широкого диапазона частот, высокого усиления, низкого уровня шума и т. д. он может использоваться в различных передних концах радиочастоты для увеличения расстояния связи! Широкий диапазон коротковолнового, fm-вещания, приемников дистанционного управления, усилителей кабельного ТВ сигнала и других мест, где требуется МАЛОШУМНОЕ и малозаметное Радиочастотное усиление!

2. Технические показатели

1) Рабочая частота: 0,1-2000 МГц

2) Рабочее напряжение: 9-12 В

3) усиление усиления: 64 дБ (12 в источник питания)

4) Максимальная мощность: + 10 дБм (10 мВт) @ 1 дБ точка сжатия

5) Уровень шума: 1,9 дБ (типичное значение)

6) сопротивление системы: 50 Ом

7) корпус продукта: фрезерный станок с ЧПУ

8) Форма подключения: SMA стандартный женский (наружный винт и внутреннее отверстие)

9) Размеры: 41,5*36*15 мм (без коннекторов)

10) Вес изделия: 61 г

2. Усиление усиления (испытание на 12 В)

F = 0,1 МГц коэффициент усиления = 64dB

F = коэффициент усиления 500 МГц = 64 дБ

F = Усиление 1000 МГц = 62 дБ

F = коэффициент усиления 1500 МГц = 52 дБ

F = коэффициент усиления 2000 МГц = 40 дБ

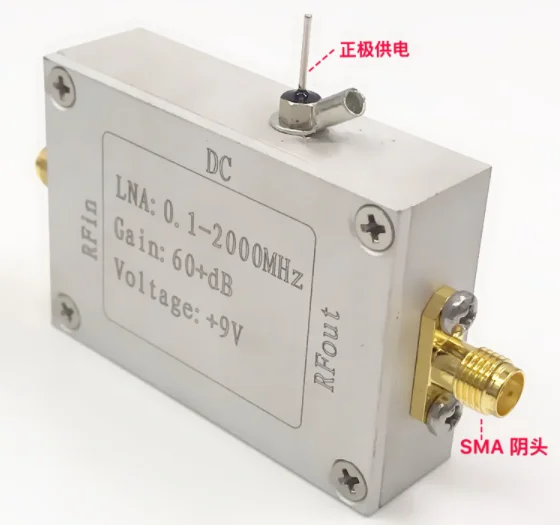

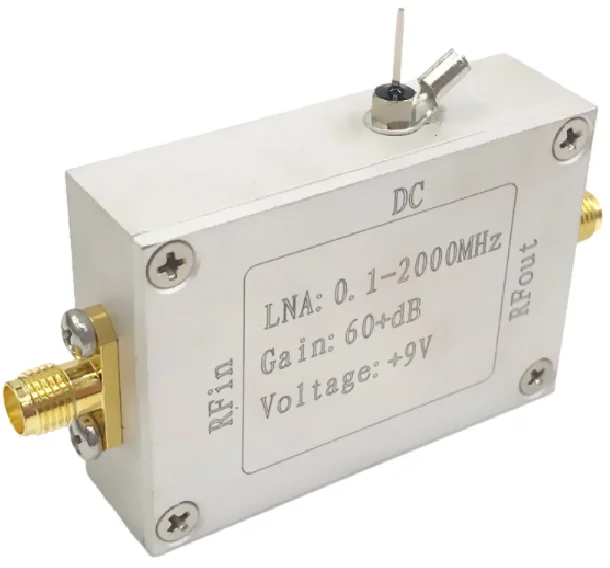

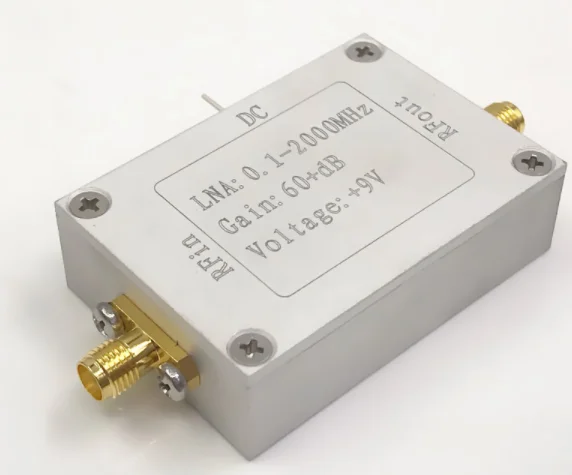

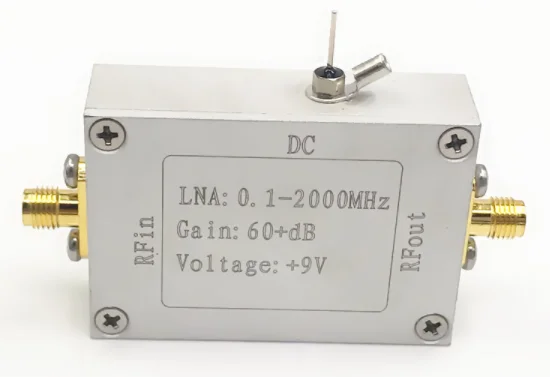

3. Фотографии товара

Некоторые советы по использованию этого усилителя:

1) усилитель имеет очень хорошую плоскость усиления, когда Рабочая частота менее 500 МГц, и тщательная Регулировка может быть менее 1 дБ. Чем ниже частота, тем выше коэффициент усиления.

2) нижний предел рабочей частоты этого усилителя ограничен входными и выходными конденсаторами. По умолчанию является 0,1 мкФ, который может работать до 0,1 МГц; Входной и выходной конденсаторы может быть увеличена надлежащим образом, чтобы продлить нижний предел частоты. Например, на 10 мкФ, он может работать до 5 кГц. Для детальных вычислений обратите внимание, что входное и выходное сопротивление составляет 50 Ом, Вычислите требуемое значение ёмкости и в то же время увеличите развязку и регулирование напряжения источника питания.

3) Когда напряжение питания меняется между 5-8 в, его можно использовать в качестве усилителя с переменным коэффициентом усиления, а усиление увеличивается с увеличением напряжения питания. Он очень подходит для радиочастотной приемной передней цепи. DA используется для управления напряжением источника питания для контроля усиления усилителя и автоматического управления коэффициентом усиления.

4) Когда напряжение источника питания составляет 8-10 В, низкочастотный конечный коэффициент усиления достигает 30 дБ. В это время усилитель имеет более низкую шумовую фигуру и лучшую стабильность.

5) Когда напряжение составляет 12 В, коэффициент усиления достигает максимального значения, а низкочастотный конечный коэффициент усиления может достигать 32,5 дБ.
