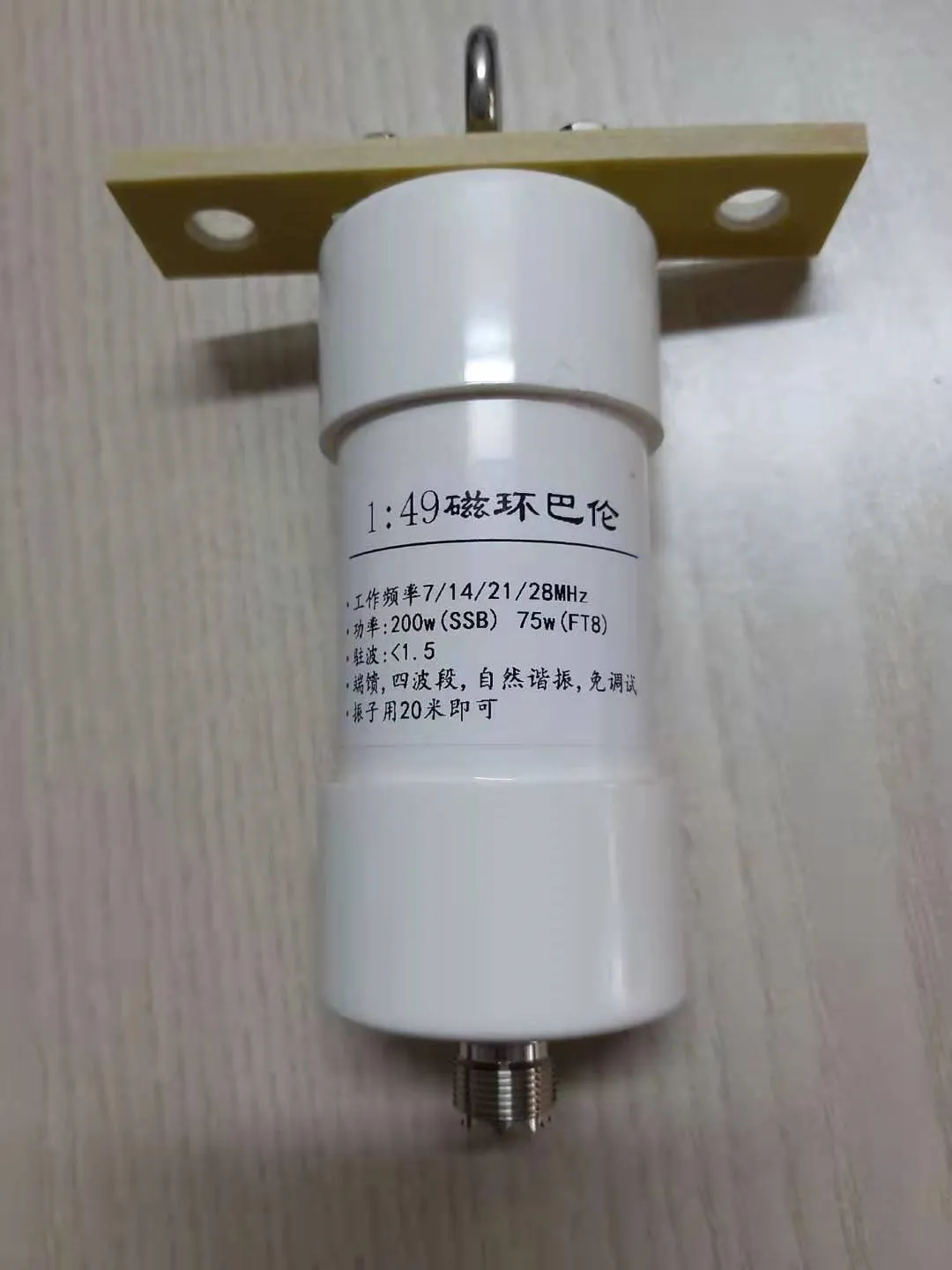

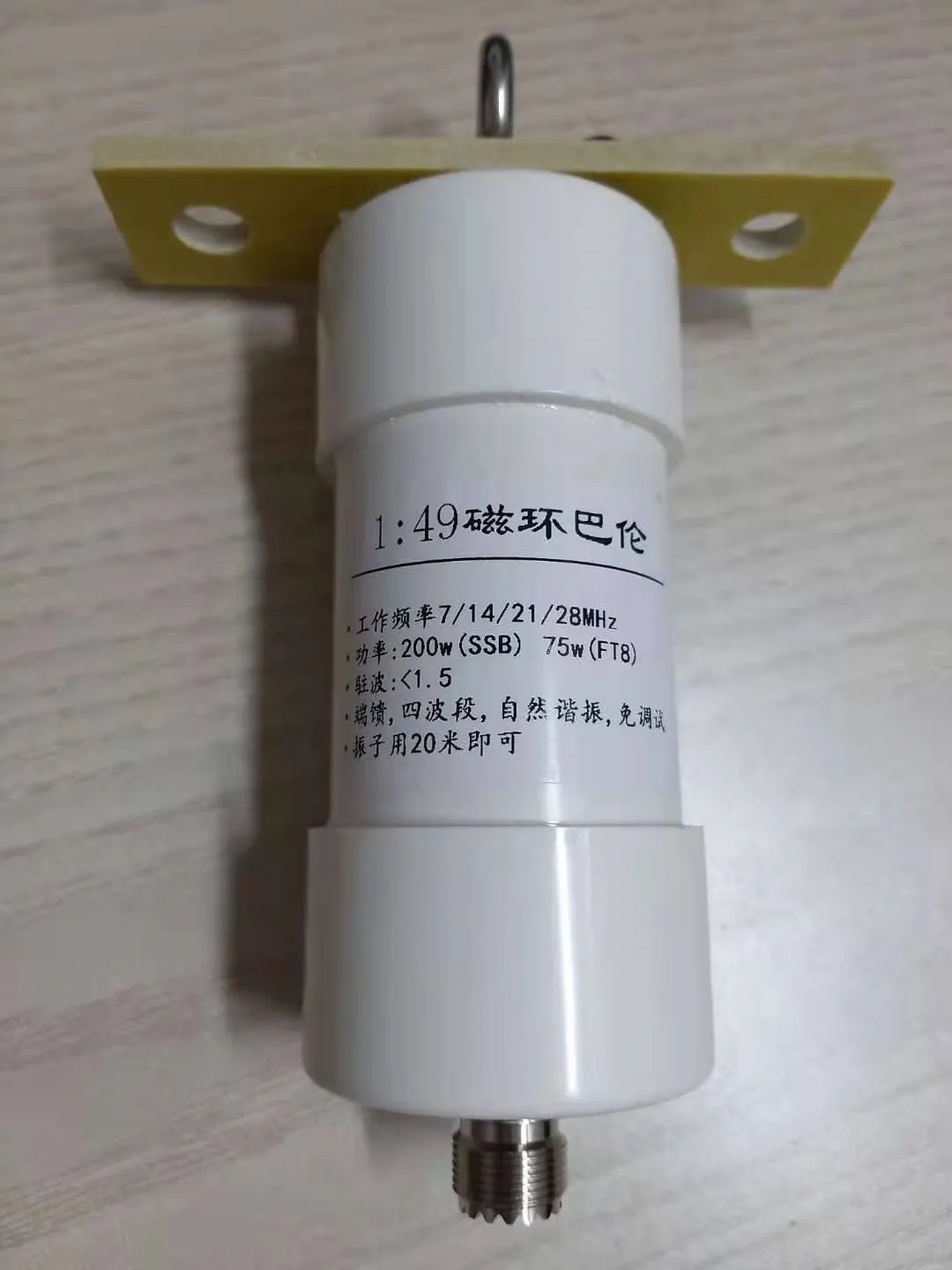

1:49 balun 200 Вт преобразование сопротивления Коротковолновая антенна HF конец подачи

1:49 balun 200 Вт преобразование сопротивления Коротковолновая антенна HF конец подачи

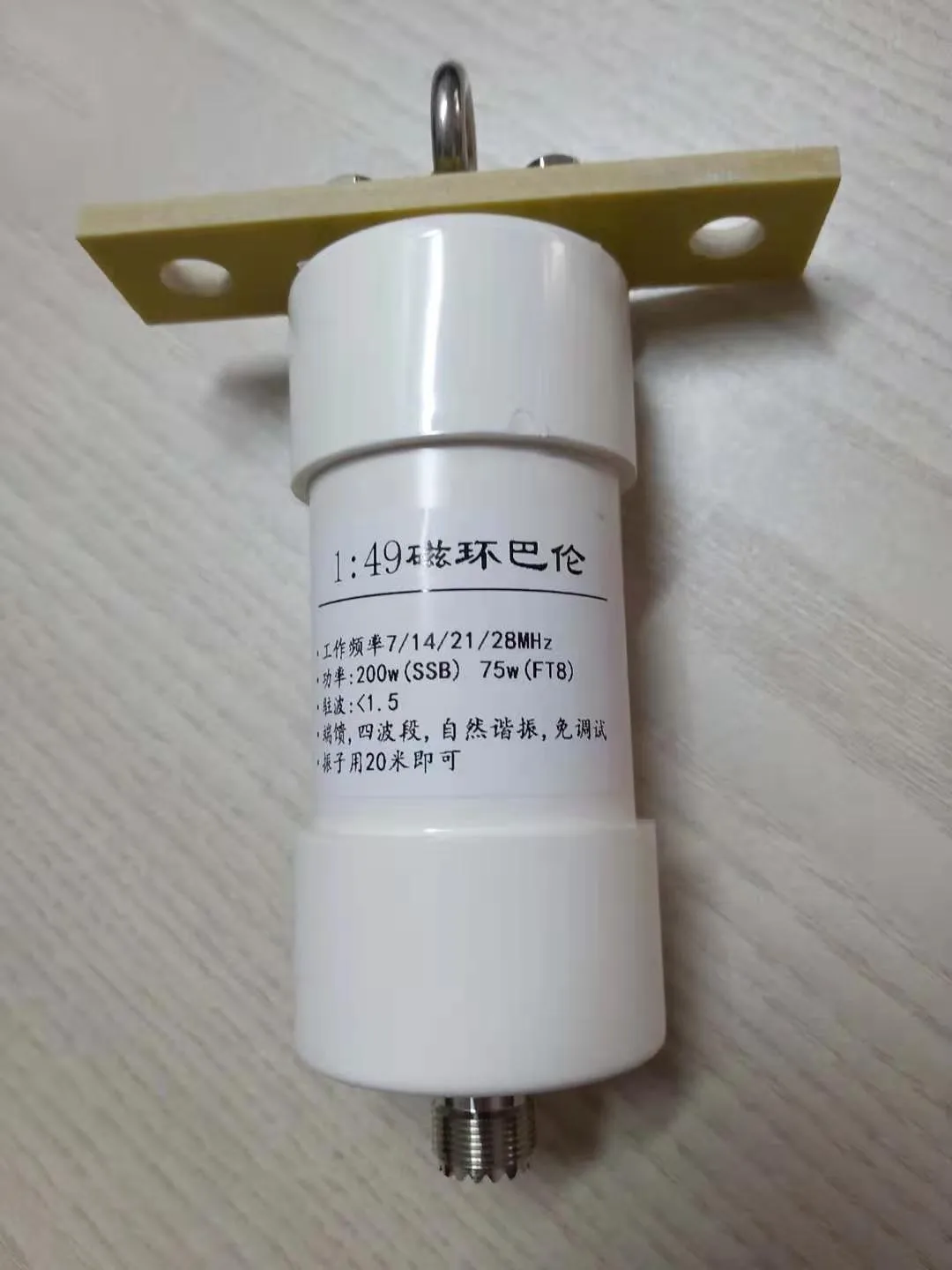

1:49 длинный концевой специальный балун

Основные параметры:

1. Коэффициент трансформации составляет 1:49

2. Входное сопротивление: 50 Ом (несимметричный)

3. Выходное сопротивление: 2450 Ом (несимметричный) подходит для долгосрочных коротковолновых антенн

4. Диапазон частот: 7/14/21/28 МГц (после подключения 20 того, что наши производственные мощности включают в вибратор, она, естественно, отклик в этих четырех Частотные диапазоны, нет необходимости для тюнинга, без отладки)

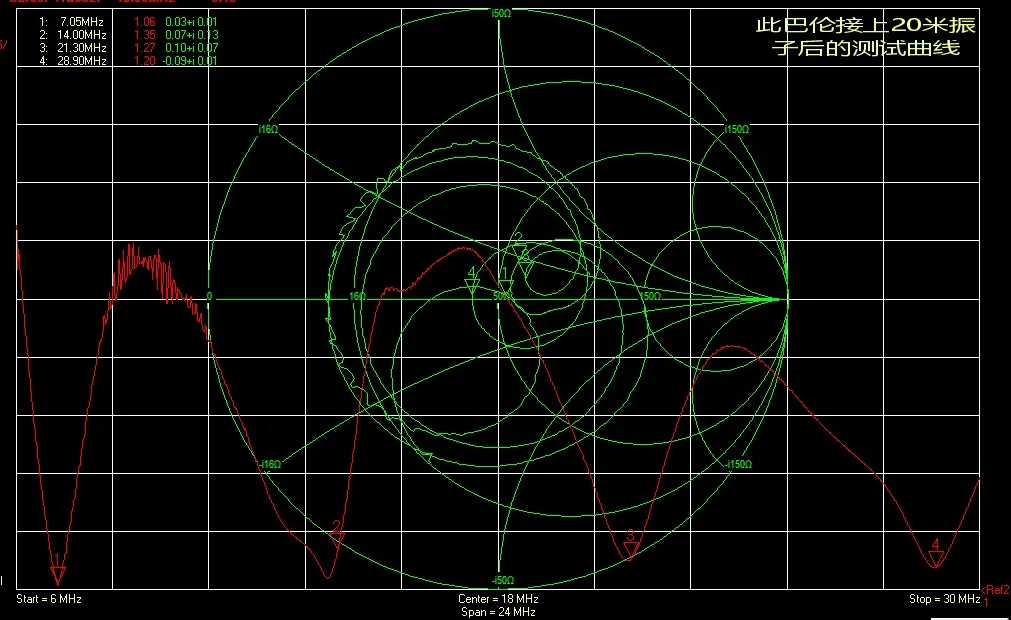

5. Стоячей волны: менее 1,5

6. Выдерживает мощность: 200 Вт (SSB <200 Вт CW<100 Вт FM AM FSK FT8<50 Вт)

7. Потеря вставки: 0,22 дБ

8. Размеры: Наружный диаметр 50х130мм

9. Вес: 350 грамм (вес нетто, за исключением внешней упаковки)

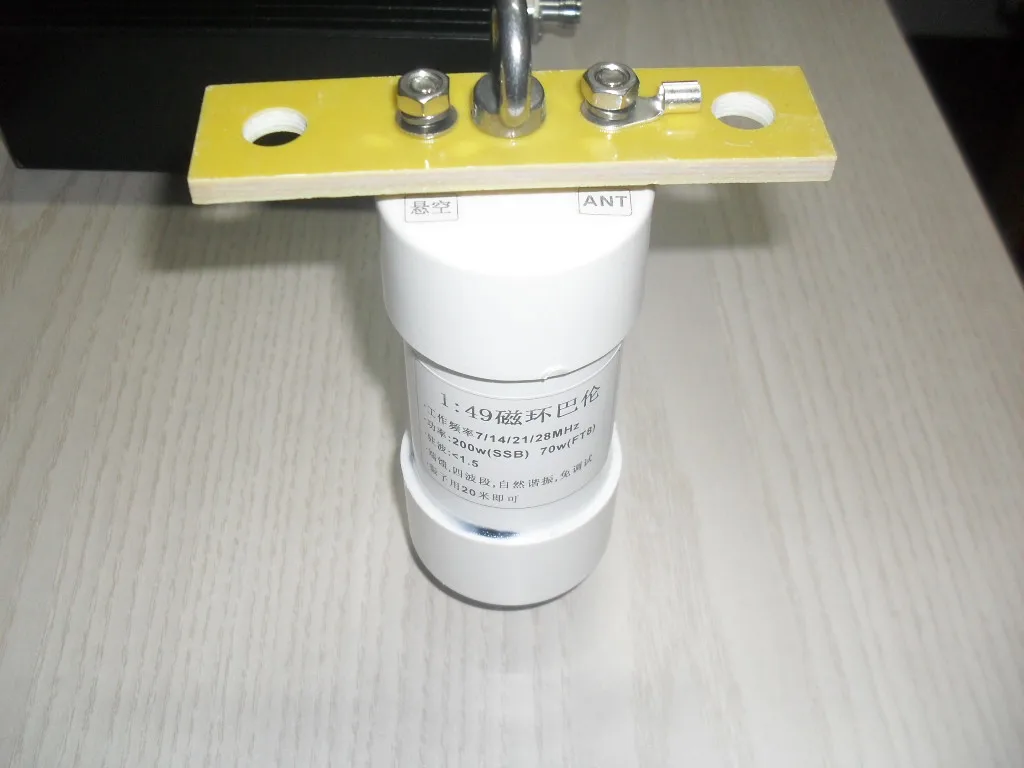

10. Поставляется с доской из эпоксидной смолы, поставляется с кольцом из нержавеющей стали 304, поставляется с медный носик для подключения вибратор, что удобно для пользователей. Другой терминал балун может быть оставлен плавающим.

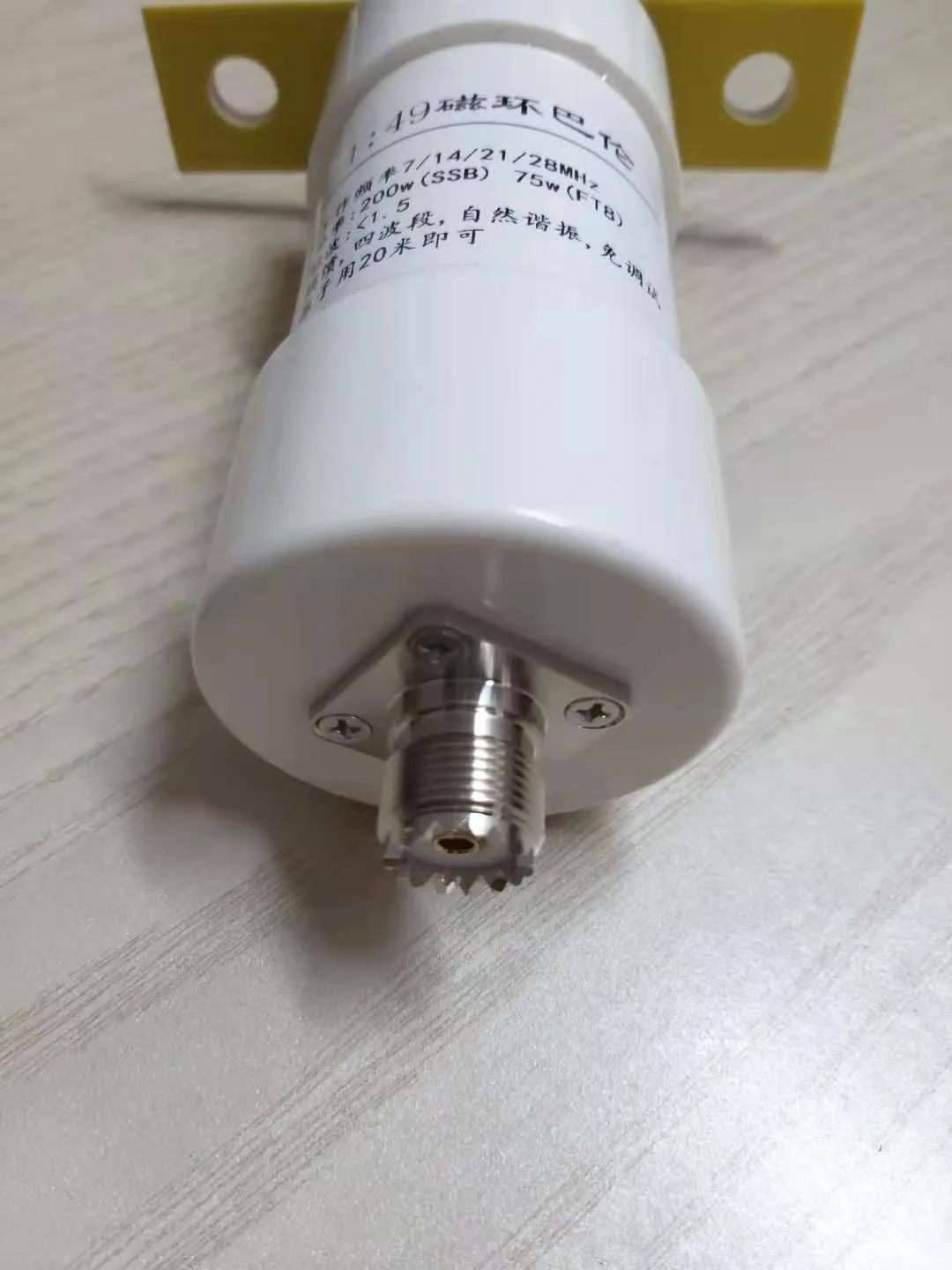

11. Балун принял водонепроницаемые меры, пользователям нужно только Водонепроницаемость между M блоком и кабельным соединением.

Этот балун особенно подходит для полевой связи. Для пользователей, у которых нет условий для установки антенны на крыше дома, это хороший выбор, чтобы использовать этот балун, чтобы сделать антенну для удочки на балконе. Эта антенна работает в половина-длина волны лазера Государственный 40-метрового диапазона, полный-длина волны лазера состоянии в течение 20-метрового диапазона, половина-длина волны лазера состояние для 15-метровый band, И 2 длины волны для 10-метрового диапазона. Таким образом, показано, что антенна работает в усиленном состоянии, и она является концевой, естественным резонансом, без отладки и без настройки. Более того, он имеет особые преимущества в стоимости, готовой продукции, отладке и эрекции. Это хороший выбор для новичков и поле.

Наконечники антенны

Как его можно назвать длинной проволочной антенной? Вы просто тяните нить? Не надо! Строго говоря, это просто. Название антенны должно зависеть от рабочей частоты. Если длина антенны составляет ровно половину длины волны, она называется антенной на молнии, также называемой дипольной антенной на клемме. Антенна, длина которой больше одной длины волны, называется длинной антенной. Более строгое определение можно суммировать как: антенну, длина которой больше одной длины волны и целое число с половиной длины волны можно назвать длинной антенной. Поэтому, когда мы используем одну и ту же антенну для работы в разных диапазонах частот, название антенны отличается? Для удобства мы называем антенну, которая работает в диапазоне низких частот в качестве длинной антенны.
Зачем использовать длинную проводную антенну
(1) установить антенны в городах нелегко.
(2) с небольшим усилением, он имеет лучший эффект, чем дипольная антенна в своем максимальном направлении излучения.
(3) направленность на близком расстоянии не очевидна.
(4) потребности мобильной связи.

Использование длинной проволочной антенны
Так как это монопольная антенна, Заземление радиостанции даст лучшую игру для производительности концевой антенны. Проблемы с заземлением включают в себя, что радиостанции, которые используют другие антенны, также должны быть заземлены.

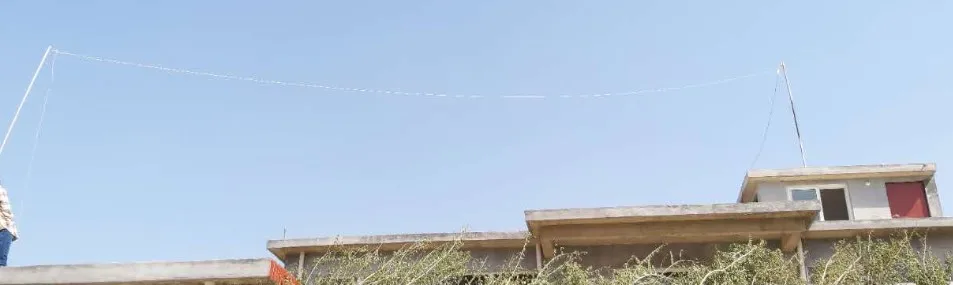

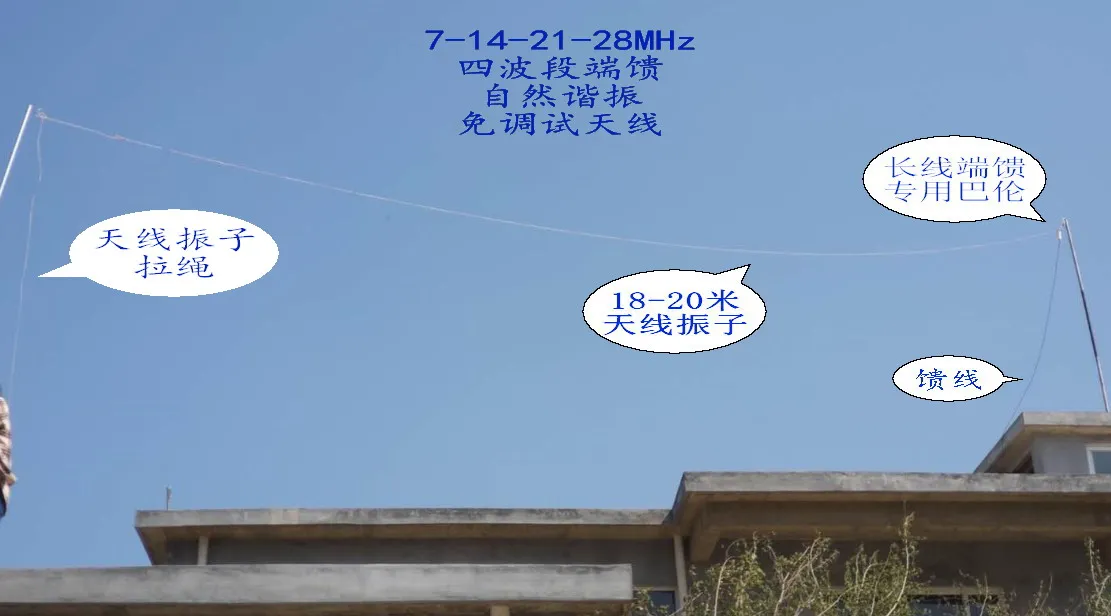

Метод эрекции может сослаться на следующую фигуру:
