Коммутационная плата CD74HC4067 16-канальный аналоговый цифровой мультиплексор

Коммутационная плата CD74HC4067 16-канальный аналоговый цифровой мультиплексор

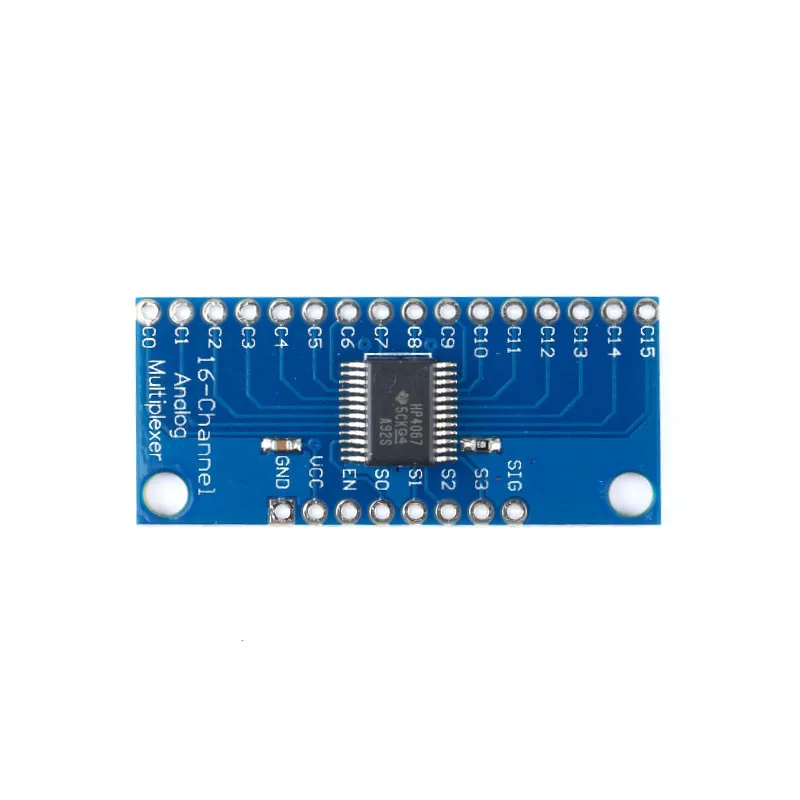

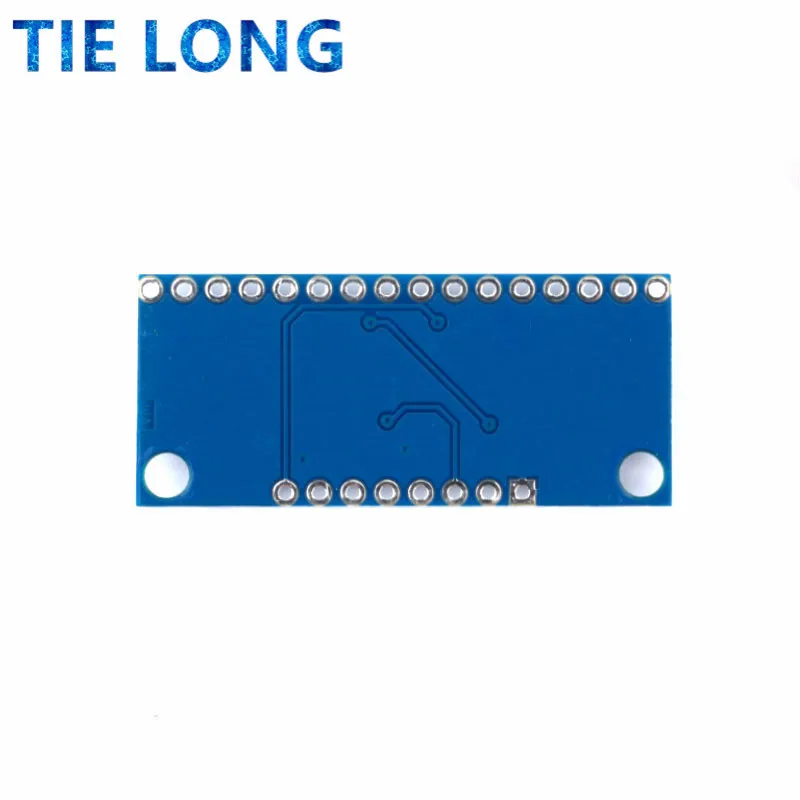

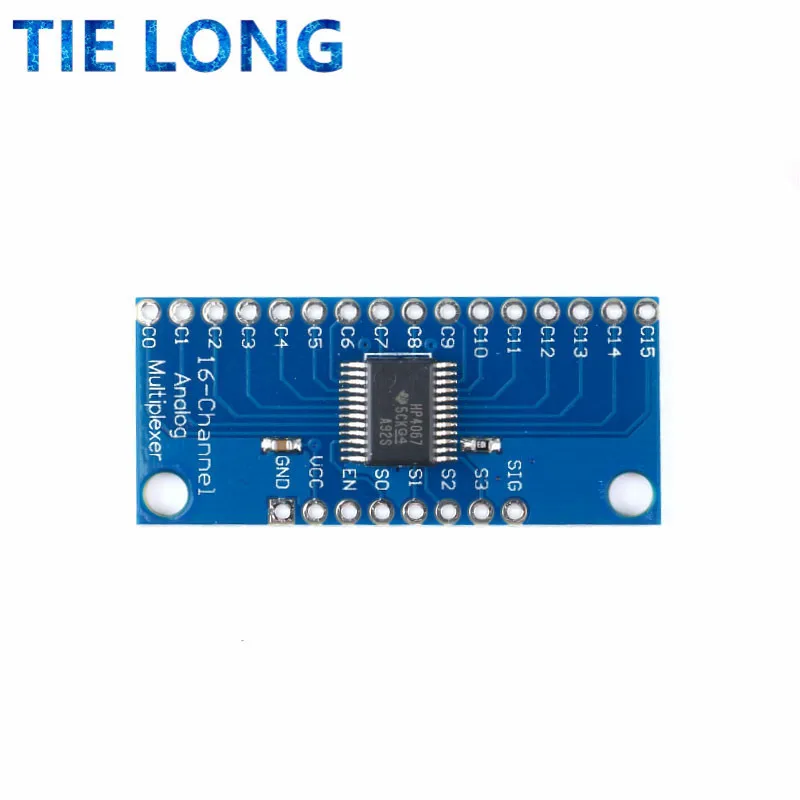

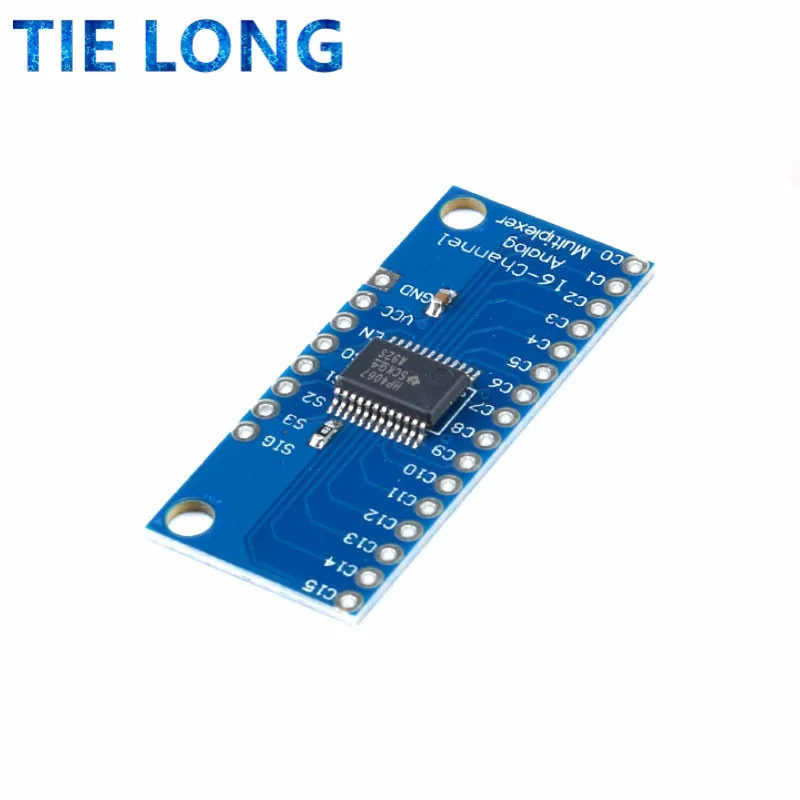

Это a коммутационная плата за очень удобный 16-канальный аналоговый/цифровой оптический мультиплексор/демультиплексор CD74HC4067. Этот чип похож на поворотный переключатель-это сами маршруты в общий pin-код (COM в схеме SIG на плате) к одному из 16-канальный видеорегистратор шпильки (CHANxx). Он работает как с цифровыми, так и с аналоговыми сигналами (напряжение не может быть выше VCC), и функция подключения в любом направлении. Чтобы контролировать его, Подключите 4 цифровых выхода к адресу чипа, выберите контакты (S0-S3) и отправьте его на бинарный адрес канала, который вы хотите (см. Таблицу данных для получения подробной информации). Это позволяет подключать до 16 датчиков к вашей системе, используя только 5 контактов! Так как mux/demux также работает с цифровыми сигналами, вы можете использовать его для передачи последовательных данных TTL уровня или от нескольких устройств. Например, вы можете использовать его для подключения контактов TX 16 устройств к одному контакту RX на вашем микроконтроллере. Затем вы можете выбрать любое из этих 16 устройств для прослушивания. Если вы хотите двустороннюю связь, вы можете добавить вторую плату для направления линии TX вашего микроконтроллера к 16 линиям RX устройства. Используя несколько досок, вы можете создать аналогичные механизмы для I2C, SPI и т. д. Внутренние переключатели двунаправленный, поддерживает напряжение между заземлением и VCC, имеет низкое сопротивление «Вкл» и низкое «Выкл» утечка, и для предотвращения перекрестных помех, выполните переключение «break-before-make». Плата также выключает «включить» пин-код чипа, который при высоком приводе полностью отключит Общий контакт (все выключатели «выключить»). Особенности: 1,2 до 6В операции 2.“On” сопротивление: 70 Ом @ 4,5 V 3.6ns брейк-перед тем, как по индивидуальному заказу @ 4,5 V 4. Широкий диапазон рабочих температур: -55C для 125C
