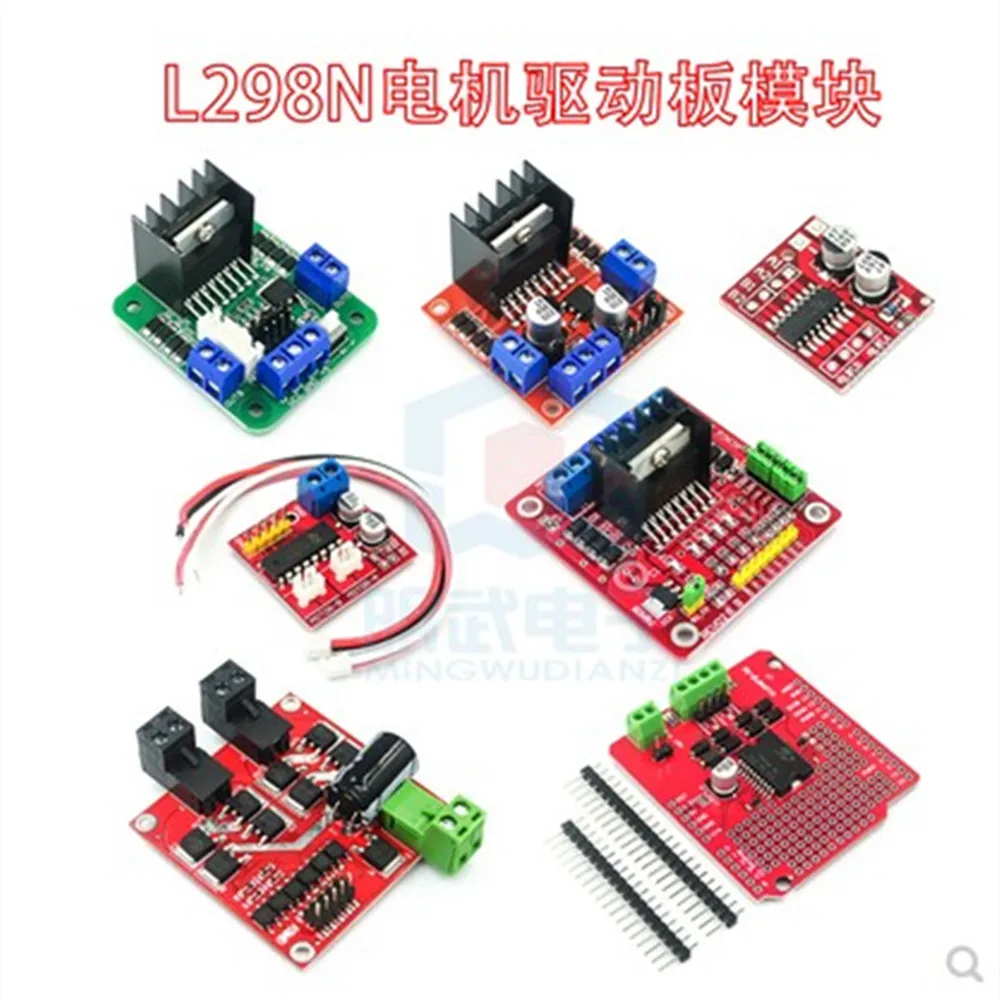

Модуль платы привода двигателя L298N модуль с шаговым двигателем постоянного тока

Модуль платы привода двигателя L298N модуль с шаговым двигателем постоянного тока

Название модуля

Модуль привода двигателя с двойным мостом H

Режим работы

H-bridge drive (двухсторонний)

Мастер-чип

L298N

Стиль посылка

9 коробок отправлено

Логическое напряжение

5 В

Напряжение вождения

5 В-35 в

Логический ток

0mA-36mA

Ток привода

2а (максимальный одиночный мост)

Температура хранения

-20 ℃ до + 135 ℃

Максимальная мощность

25 Вт

Вес

30 г

Периферийный Размер

43*43*27 мм

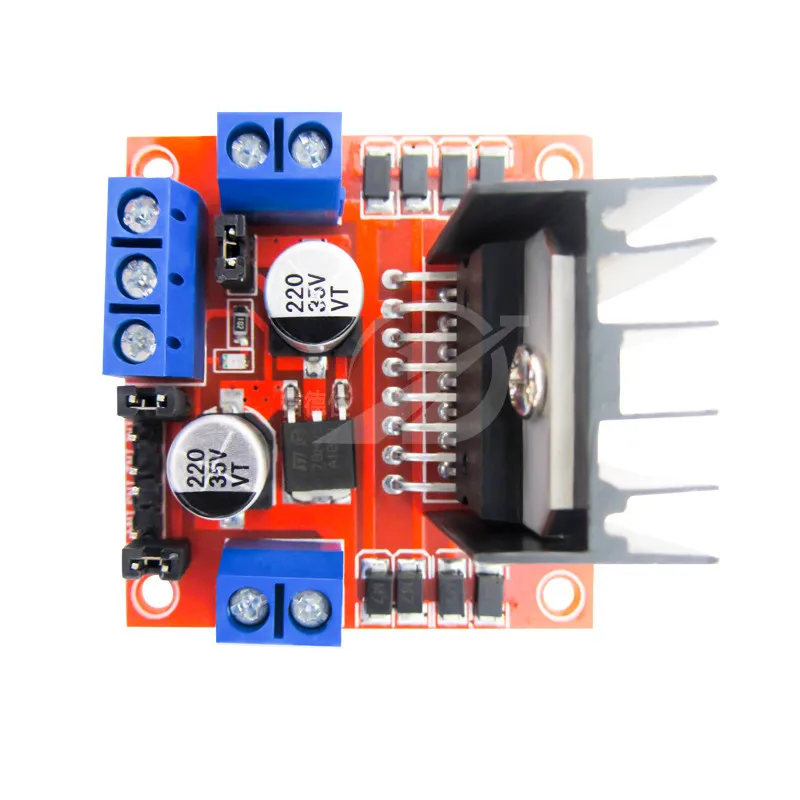

Особенности:

★Этот модуль использует ST L298N в качестве основного чипа привода, который имеет характеристики сильной мощности привода, низкое тепловыделение и сильную способность анти-помех.

★Этот модуль может использовать встроенный 78M05 для работы через источник питания привода, но во избежание повреждения микросхемы регулятора напряжения при использовании напряжения привода более 12 В, используйте внешний логический блок питания 5 В.

★Этот модуль использует конденсаторы фильтра большой емкости и защитные диоды для повышения надежности.

Руководство по эксплуатации:

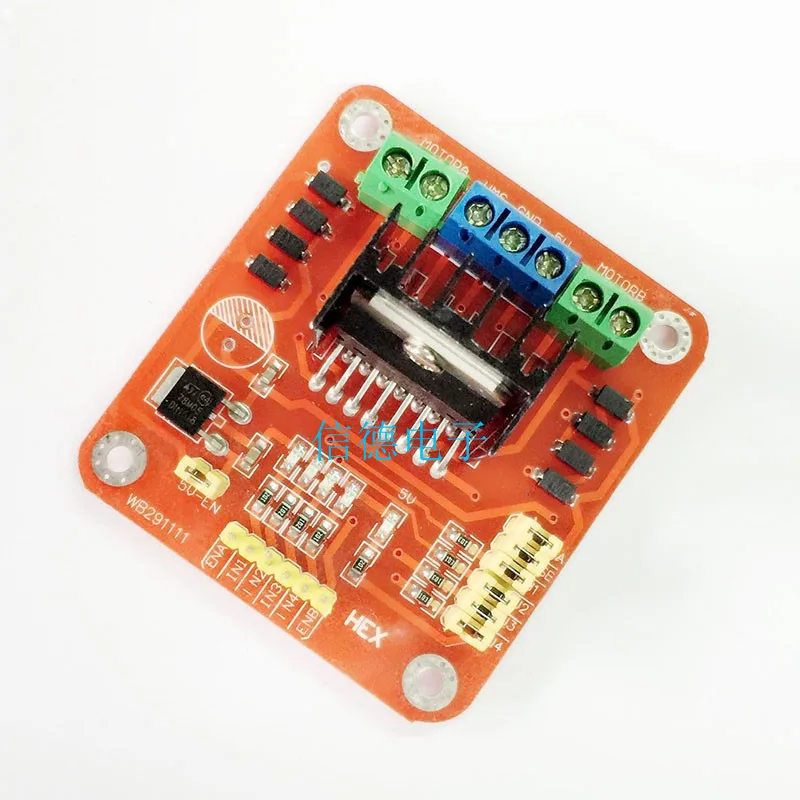

Модуль драйвера L298N, с помощью чипа ST L298N, может непосредственно управлять двумя двигателями постоянного тока 3-30 в и обеспечивает выходной интерфейс 5 В,, которая может поставлять питание 5В однокристальный замкнутую систему, поддерживает 3,3 VMCU управления, а также можете выбрать наиболее контролировать скорость двигателя постоянного тока и направление, также может управлять 2-фазный шаговый двигатель, Это умный автомобиль.

Параметры продукта:

1. Чип драйвера: L298N Двойной h-мост чип драйвера

2. Диапазон электропитания клеммы для приводной части VMS: + 5 В ~ + 35 в

3. Привод частичного пикового тока Io: 2A/мост

4. Источника питания Диапазон логической части терминал Vss: 4,5-5,5 V

5. Диапазон рабочего тока логической части: 0 ~ 36 мА

6. Управление сигнала Диапазон входного напряжения: высокий уровень 4,5-5,5 V, низкий уровень с напряжением 0 В

7. Максимальная потребляемая мощность: 20 Вт

8. Температура хранения: -25 ℃ ~ + 130 ℃

9. Размер платы привода: 55 мм * 60 мм * 30 мм

10. Вес платы привода: 33 г

11. Другие функции: контрольный светильник указателя направления, индикация источника питания, обнаружение тока и интерфейс питания в логической части платы.

2 модуля привода двигателя постоянного тока, прямое и обратное регулирование скорости ШИМ, двойной мост H

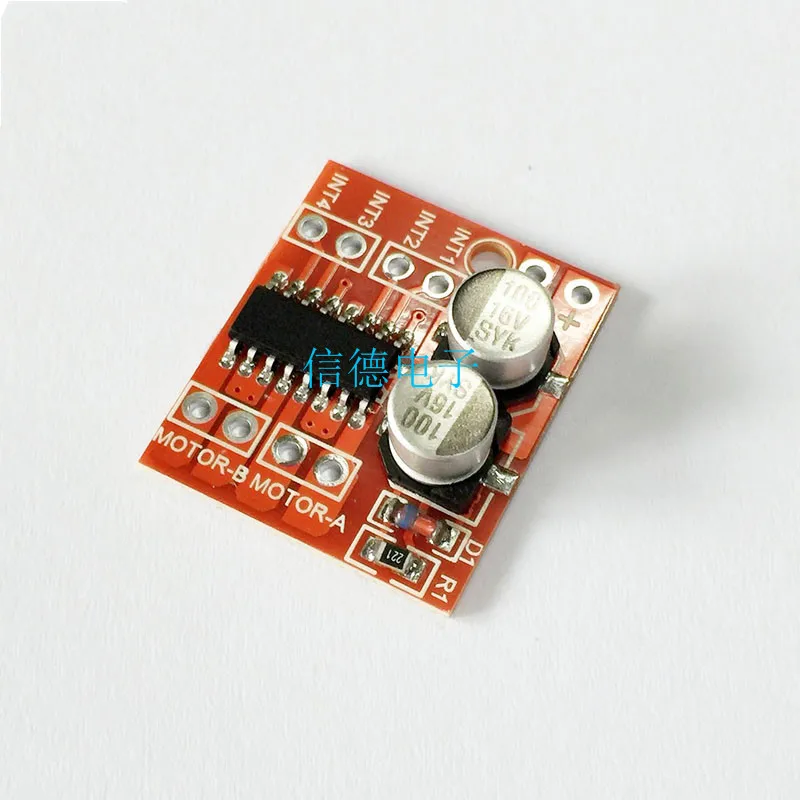

Шаговый двигатель mini L298N

Введение продукта: модуль привода двигателя очень подходит для использования на батарейках умных автомобилей, игрушечных автомобилей, роботов и т. д. В источника питания Напряжение 2V ~ 10V, и это может приводить в движение два двигателя постоянного тока или один 4-проводной 2-фазный шаговый двигатель в одно и то же время. Функция прямого и обратного вращения и регулирования скорости, каждый ток может достигать 1,5a непрерывного тока, а пиковый ток может достигать 2,5a, с тепловой защитой и автоматическим восстановлением.

L298N, идеальная замена. Этот продукт продается в наложении, каждый большой кусок = 5*8 = 40 маленьких штук

Основные характеристики продукта:

1. Принять импортный оригинальный профессиональный чип драйвера двигателя, встроенный низкий уровень проводимости внутренняя сопротивление MOS переключатель трубки, очень маленькое поколение тепла, без теплоотвода, малый размер, энергосбережение, это ваш идеальный выбор для питания батареи.

(L298N-это транзисторный переключатель внутри, который имеет низкую эффективность, высокое тепловыделение, тепловыделение и громоздкий размер. L298N на рынке очень легко выгорает и не использует оригинальный чип. Этот продукт может быть идеальной заменой.)

2. Двухканальный 1.5A * 2, пиковый ток может достигать 2.5A, встроенная схема защиты от перегрева, не беспокойтесь о блокировке двигателя и выгорании, он автоматически восстановится после падения температуры. (В настоящее время напряжение и ток умных автомобилей на рынке находятся в пределах этого диапазона)

3. Небольшие размеры, светильник вес, 0 Ток холостого хода, он является идеальным выбором для вашей модели автомобилей

Параметры продукта:

Двойной h-мост Мотор привода, который может приводить в движение два двигателя постоянного тока или один 4-проводной двухфазный шаговый двигатель в одно и то же время;

Модуль источника питания Напряжение 2V-10 м;

Сигнал терминал входное напряжение 1,8-7V;

Одноканальный рабочий ток 1.5A, пиковый ток может достигать 2.5A, низкий ток в режиме ожидания (менее 0.1uA);

Встроенный анти-Общий контур проводимости, когда входной терминал приостановлен, двигатель не будет неисправен;

Встроенная схема защиты от перегрева (TSD) с гистерезическим эффектом, не нужно беспокоиться о остановке двигателя;

Размер изделия: 24,7*21*5 мм (длина, ширина и высота), ультра-маленький размер, подходит для сборки и транспортного средства;

Диаметр монтажного отверстия: 2 мм.

Вес: 5g

Информация о продукте: двойной h-мост, может приводить в движение два двигателя постоянного тока в одно и то же время, с переключением между дальним-канал 7A высокой мощности; Широкий диапазон напряжения 6,5 V ~ 27V; Изоляция оптопары для входного сигнала; С изоляцией и защитой от пониженного напряжения; В соответствии со спецификациями EMC, со статической схемой Слива электричества, стабильной и надежной, промышленного класса.

Модель изделия: XY-160D

Основные характеристики продукта:

1. Двойной Мост H, может одновременно управлять двумя двигателями постоянного тока, одноканальный ток 7A, высокая мощность;

2. Широкий диапазон входного напряжения 6,5 V ~ 27 Вт;

3. Изолирующий вход оптопары сигнала, который может непосредственно контролироваться портом IO без помех;

4. Защита от низкого напряжения для предотвращения мгновенного высокого тока от сжигания модуля;

5. Высокомощные телевизоры и Электростатическая разрядная схема подавляют импульсные помехи и статическое электричество, повышают производительность EMC, продукт является стабильным и надежным, и промышленный дизайн.

Параметры продукта:

1. Источника питания Напряжение 6,5 V-27V. Источник питания не должен быть подключен обратно или превышать 27 в, в противном случае модуль может быть сгорел. Рекомендуется подключить предохранитель 15A в серии с входом питания.

2. Двусторонний интерфейс двигателя, каждый с номинальным выходным током 7А и пиковым током 50А. Интерфейс двигателя не должен быть короткого замыкания. Рекомендуется подключить предохранитель 10A в серии.

3. Контроль напряжения сигнала составляет 3-6,5 V, которые являются включает сигнал и вперед и назад контрольный сигнал соответственно.

4. Включение терминала сигнала (Эна) Входная ШИМ регулируемая скорость, ШИМ Частотный диапазон 0-10 кГц, ШИМ минимальная ширина импульса 10us.

5. Рабочая температура-25 ℃-80 ℃.

6. Размер изделия: 55*55*16 мм (длина, ширина и высота).

7. Диаметр монтажного отверстия: 3 мм. При установке, обратите внимание, чтобы предотвратить короткое замыкание на задней части цепи. Вы можете добавить изоляционные прокладки или медные столбы для поднятия печатной платы.

8. Вес: 20 г.

Подходящие параметры двигателя:

Двигатель с номинальным напряжением 24 В подходит для маркировки номинальной мощности 115 Вт или меньше или двигатель с номинальным током 7А или менее в течение длительного времени при полной мощности

Двигатель с номинальным напряжением 12 В подходит для маркировки номинальной мощности 40 Вт или меньше или двигатель с номинальным током 7А или меньше в течение длительного времени при полной мощности

Меры предосторожности:

1. Источник питания драйвера не должен быть изменен. Рекомендуется для подключения 15A предохранитель встроены в серии с интерфейс электропитания, а напряжение должно быть в пределах 6,5 V 27V. Если напряжение перенапряжения, модуль привода может быть сожжен при включении.

2. Рекомендуется, чтобы Номинальный выходной ток источника питания более чем в 2 раза превышал Номинальный ток двигателя, чтобы не привести к тому, что источник питания не обеспечит требуемый ток при запуске двигателя, и привести к падению напряжения источника питания, Так что напряжение источника питания не может достичь входного напряжения, необходимого драйверу, так что модуль привода выполняет отключение защиты от низкого напряжения. Прерывание выхода приводит к остановке двигателя.

3. Интерфейс двигателя не должен быть короткого замыкания, в противном случае модуль привода может быть сожжен. Рекомендуется подключить предохранитель 10A в серии с интерфейсом двигателя.

4. Переключаясь между передним и задним ходом, тормоз следует при торможении, для более чем 0,1 S, а затем огней заднего хода, и мотор не может быть отменён в тех случаях, когда двигатель не остановился, В противном случае диск может быть поврежден.

5. Когда модуль привода выключен, не Поворачивайте двигатель прямо или косвенно на высокой скорости, в противном случае электродвижущая сила, Генерируемая двигателем, может сжечь модуль привода. Если приложение должно вращать двигатель на высокой скорости, когда модуль привода выключен, рекомендуется подключить реле серии с моторным интерфейсом привода (терминалы NO и COM серийно подключены), а катушка реле и привод совместно используют источник питания. Таким образом, когда питание выключено, реле отключит драйвер от двигателя.

6. Обратите внимание на то, чтобы водитель не промокал, не замыкайте компоненты на плате водителя и не прикасайтесь к контактам и прокладкам компонентов на плате своими руками.

Плата драйвера двигателя Arduino может управлять двумя двигателями постоянного тока.

На основе микросхемы L298P H-bridge Ardumoto может управлять до 2 А на канал.

Мощность вождения такая же, как у материнской платы управления Arduino, и бортовой ED используется для указания направления движения и скорости

Все линии привода имеют обратную связь с защитой от ЭМП диодов.

Ardumoto-это плата драйвера с драйвером L298 H-bridge

В основном используется для привода малые Электродвигатели постоянного тока.

Ardumoto позволяет использовать небольшой ток для управления большим током (ток, который может непосредственно управлять двигателем).

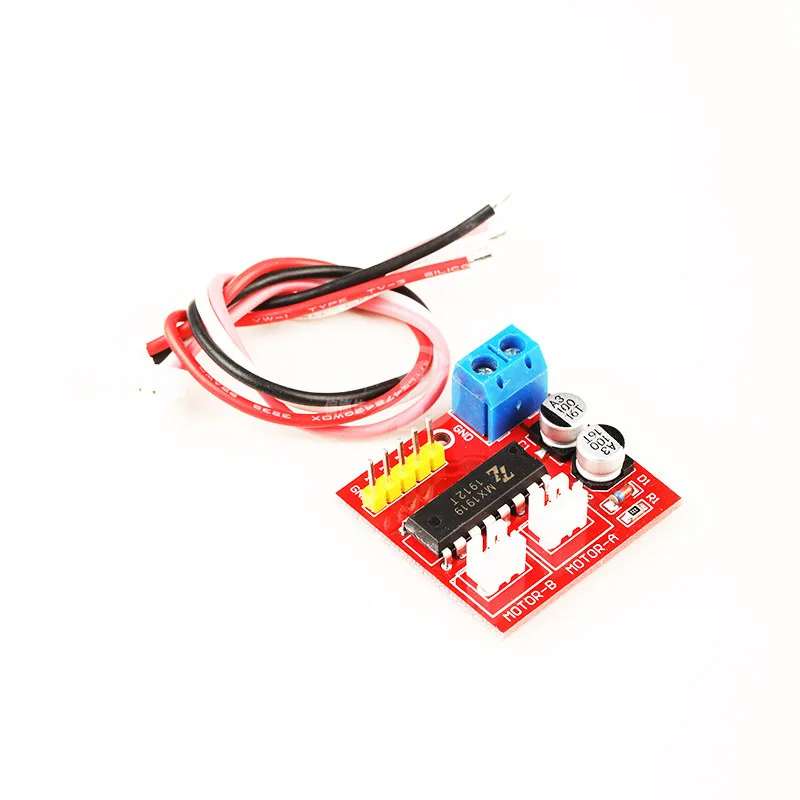

Введение продукта: модуль привода двигателя с усиленной мощностью 2.5A, есть высокопрофильная версия (включая силиконовый провод, заголовки, клеммы) с напряжением питания 2 В ~ 10 в, которые могут приводить в движение два двигателя постоянного тока или 4-х проводной 2-фазный шаговый двигатель в одно и то же время. Он может реализовывать функции прямого и обратного вращения и регулирования скорости, с тепловой защитой и автоматическим восстановлением. Чип MX1919

Модель изделия: XY-2.5AD

Прямые продажи с фабрики, может заменить L298N.

Этот продукт выставлен на продажу, каждая большая штука = 10 маленьких штук.

Основные характеристики продукта:

1. Принять импортный оригинальный профессиональный чип драйвера двигателя: MX1919, встроенный низкий уровень проводимости внутреннее сопротивление MOS переключатель трубки, очень маленькое поколение тепла, без теплоотвода, малый размер, энергосбережение, это идеальный выбор для вашего аккумулятора.

(L298N-это транзисторный переключатель внутри, который имеет низкую эффективность, высокое тепловыделение, тепловыделение и громоздкий размер. L298N на рынке очень легко выгорает и не использует оригинальный чип. Этот продукт можно заменить.)

2. Двойной 2.5A * 2, это улучшенная версия привода двигателя 1.5A, со встроенной схемой защиты от перегрева, поэтому вам не придется беспокоиться о блокировке и выгорании двигателя, И он автоматически восстановится после падения температуры. (В настоящее время напряжение и ток умных автомобилей на рынке находятся в пределах этого диапазона)

3. Небольшие размеры, светильник вес, 0 Ток холостого хода.

Параметры продукта:

1. Двойной h-мост Мотор привода, который может приводить в движение два двигателя постоянного тока или один 4-проводной двухфазный шаговый двигатель в одно и то же время;

2. Модуль питания напряжения 2 в-10 В;

3. Сигнал терминал входное напряжение 1,8-7V;

4. Одноканальный рабочий ток 2.5A, низкий ток в режиме ожидания (менее 0.1uA);

5. Встроенная анти-общая проводящая цепь, когда входной терминал приостановлен, двигатель не будет неисправен;

6. Встроенная схема защиты от перегрева (TSD) с эффектом гистерезиса, не нужно беспокоиться о остановке двигателя;

7. Размер изделия: 31*32*5 мм (длина, ширина и высота), маленький размер, подходит для сборки и транспортного средства;

8. Диаметр монтажного отверстия: 2 мм.

9. Вес: 5g для стандартной конфигурации, 11 г для высокой конфигурации

Меры предосторожности:

1. Обратное соединение положительных и отрицательных полюсов источника питания, безусловно, приведет к повреждению цепи.

2. Чип будет термозащищен при коротком замыкании на землю или коротком замыкании выходного терминала, и двигатель заблокирован. Однако чип будет гореть, когда напряжение близко или превышает 10 в, а пиковый ток превышает 2,5a.
