RDSZonal data broadcastingFMFM stereo village link, модуль приемника передатчика

Краткое описание:

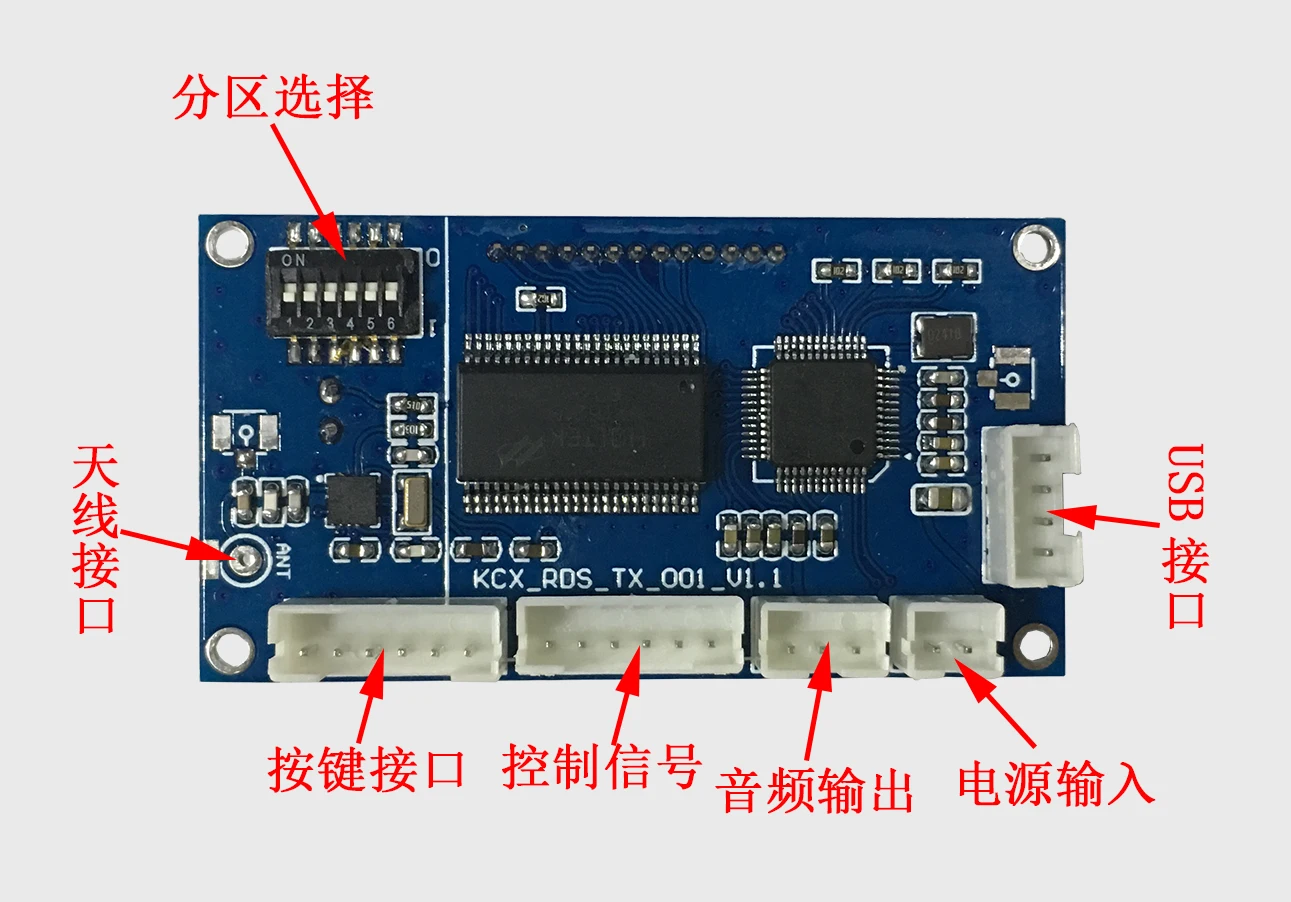

1:KCX_RDS_RX_001 (модуль приема сигнала beltRDSFM с функцией управления разделами данных и вещания), KCX_RDS_TX_001 (модуль передачи сигнала beltRDSFM с функцией управления разделами данных и вещания) это пара трансляций beltsRDSZone, модуль приемопередатчика сигнала RDSData transmissionFMAudio, этот модуль использует обработку сигнала DSP Технология и применение, pllphase заблокированная технология, точная частота без дрейфа, чистое качество звука. Он широко используется в беспроводной системе вещания, система радиовещания «Деревня-деревня», система раннего оповещения о стихийных бедствиях, а также в обществе, парк, школа, радио-вещание «Семейная семья» Система.

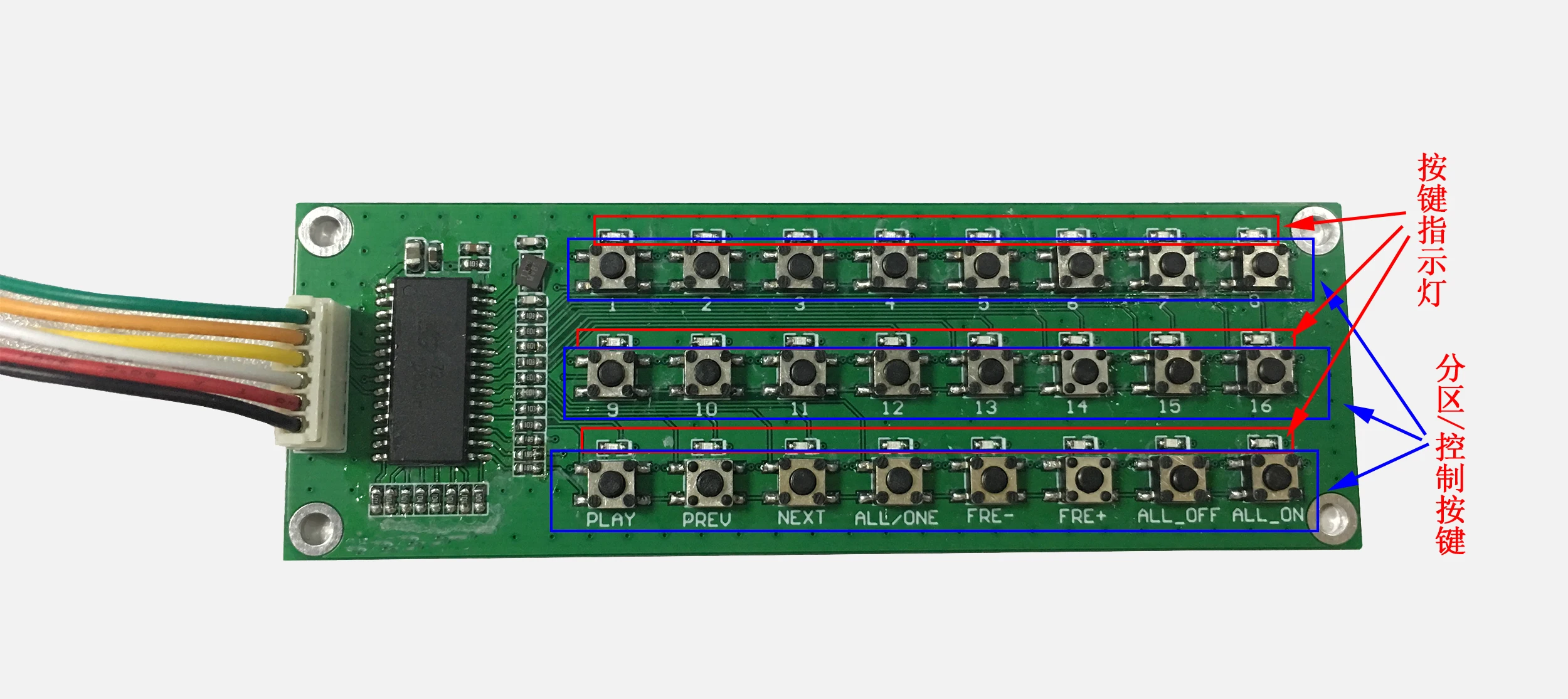

2: с помощью функции openingRDS направленный прием, запуск, съемка и отключение функции downRDS, прием нормального аудиосигнала. Когда функция включена, приемник может принимать сигнал только от передатчика, который включает трансляцию станции, светодиод управления и Управление сайтом передатчика. Будьте осторожны: передатчик и приемник с функцией RDS необходимо использовать вместе.

3: этот запуск/доступ к приемнику можно получить через службы прямой трансляции, которые используются вне направленного вещания, он также может транслировать беспроводные услуги вещания данных, кроме аудио, во время вещания звуковых сигналов, он также может транслировать и передавать беспроводные сигналы данных, расширять больше сценариев применения.

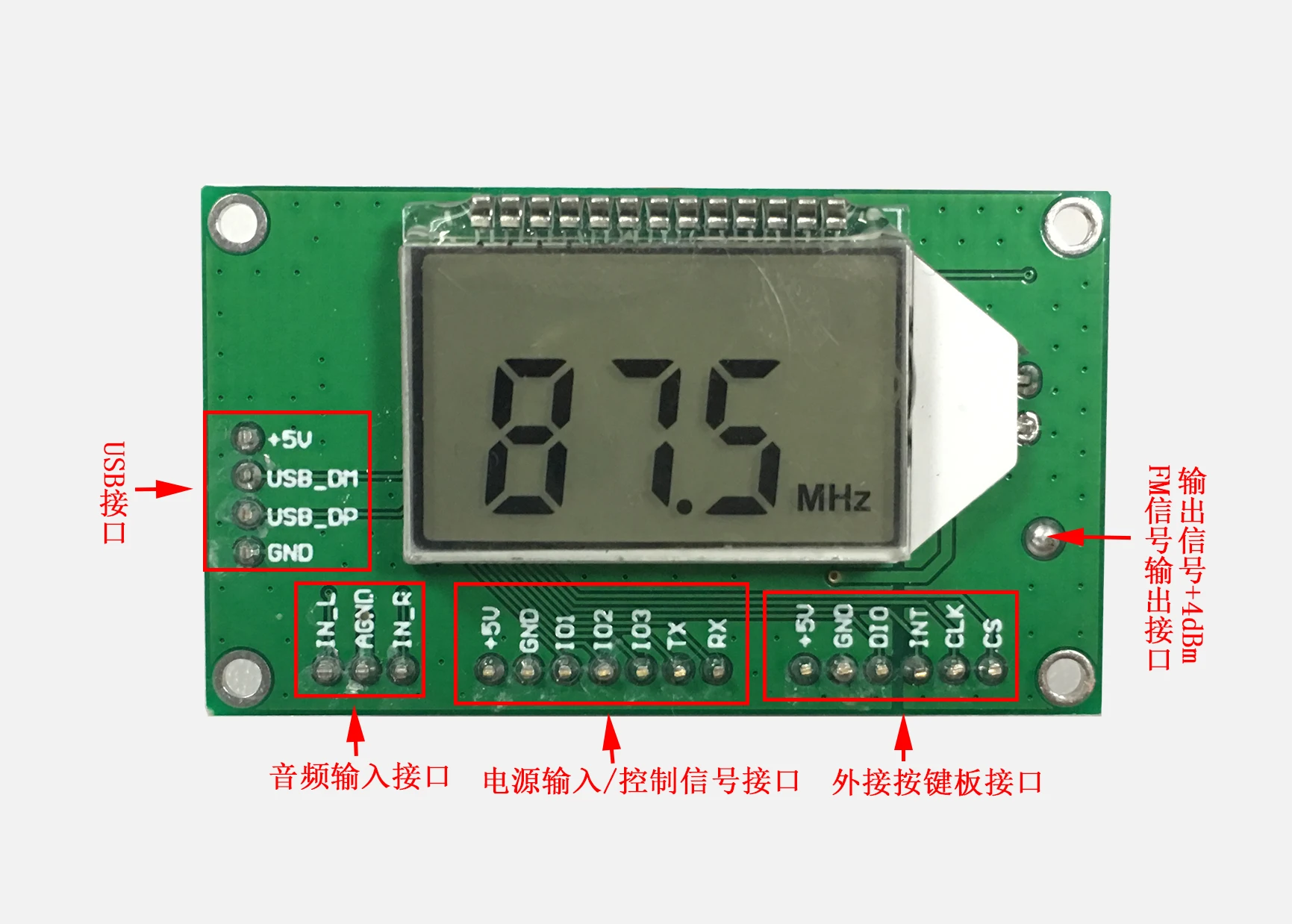

4: выходы модуля передатчика + 4 сигнала модуляции dbmoffmэтот сигнал используется для вывода на усилитель мощности RF для усиления. Выход модуля приема звука в, вппанолог, используется для вывода на усилитель мощности звука для усиления звука и привода громкоговорителя для издания звука.

5: из-за конфиденциальности службы передачи данных функция этого модуля может использоваться только с приемником и передатчиком, не совместима с функцией запуска/приемника srds. Если не используются службы радиовещания, этот модуль запуска/приема и общий модуль запуска/Универсальный приемник.

Электрические характеристики: KCX_RDS_RX_001 (модуль приема сигнала beltRDSFM с функцией управления разделами данных и вещания)
Рабочее напряжение: DC3.3-5.0V
Рабочий ток: 65 мА (минимальная дозировка)-2000 мА (нажмите два при максимальном объеме 4 Европа/3 шт.)
Чувствительность приема FMAudio: 2,2 мкВ ЭДС
Чувствительность приема данных rds: 10 мкВ ЭДС
Стерео перекрестные помехи: 42 дБ
Частотный диапазон звука: 30 Гц-15 кГц
Частота приема: 76,0-108,0 МГц (Настройка самой низкой частоты с интервалом на МГц, прием частоты без памяти)
Управление разделами rds: 16 разделов

Электрические характеристики: KCX_RDS_RX_001 (модуль передачи сигнала beltRDSFM с функцией управления разделами данных и вещания)
Рабочее напряжение: DC3.3-5.0V
Рабочий ток: 45 мА
Выходная мощность сигнала FMRF: + 4 дБм
Стерео перекрестные помехи: 35 дБ
Частотный диапазон звука: 30 Гц-15 кГц
Частота приема: 76,0-108,0 МГц (Настройка самой низкой частоты с интервалом на МГц, прием частоты без памяти)
Управление разделами rds: 16 разделов

Будьте осторожны: ссылка bookRDSlaunch/Receiver-это ссылка для покупки образца, вам нужен шаблон для съемки напрямую, не предусмотрена схематическая схема для покупки этого продукта/PCBchart/исходный код. При заказе оптом или заказе на заказ обратитесь в службу поддержки клиентов, чтобы узнать больше.
