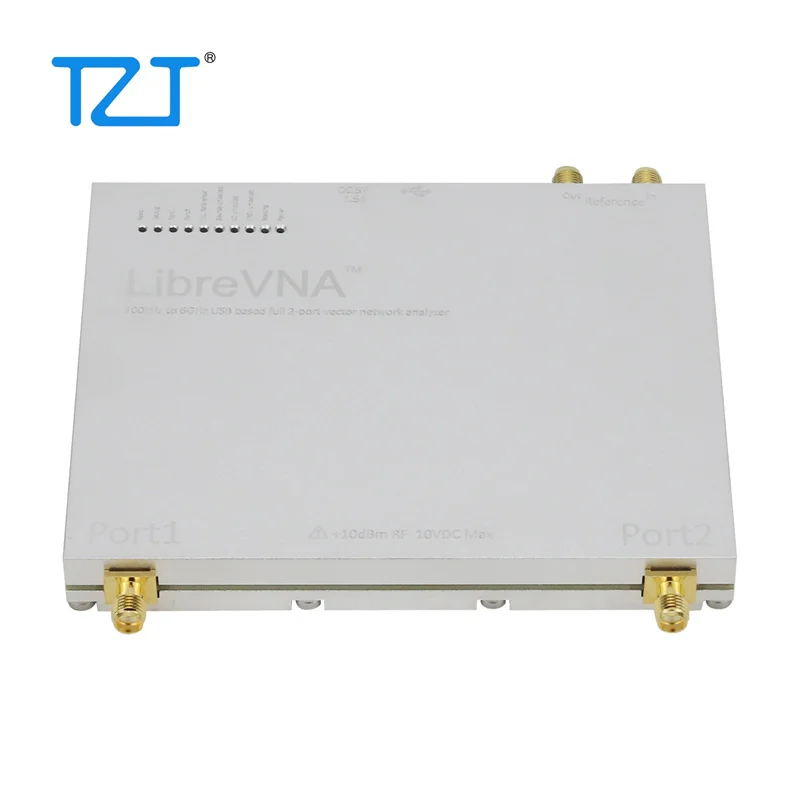

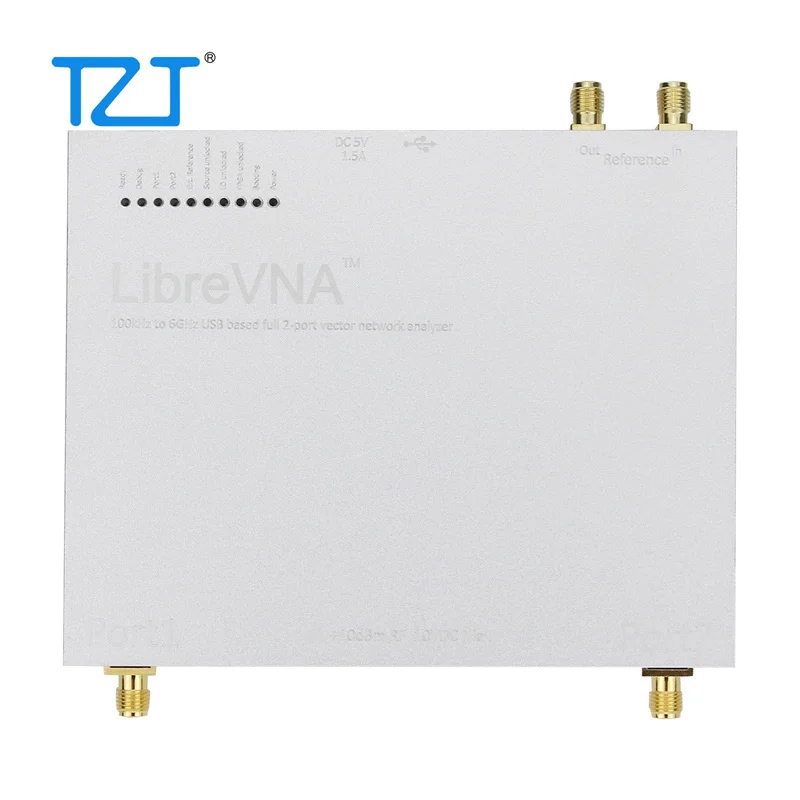

Завеса оригинальный LibreVNA 100 кГц-6 ГГц USB на основе полный 2-портовый 2CH вектор сетевой анализатор + ЧПУ металлический чехол

Описание:

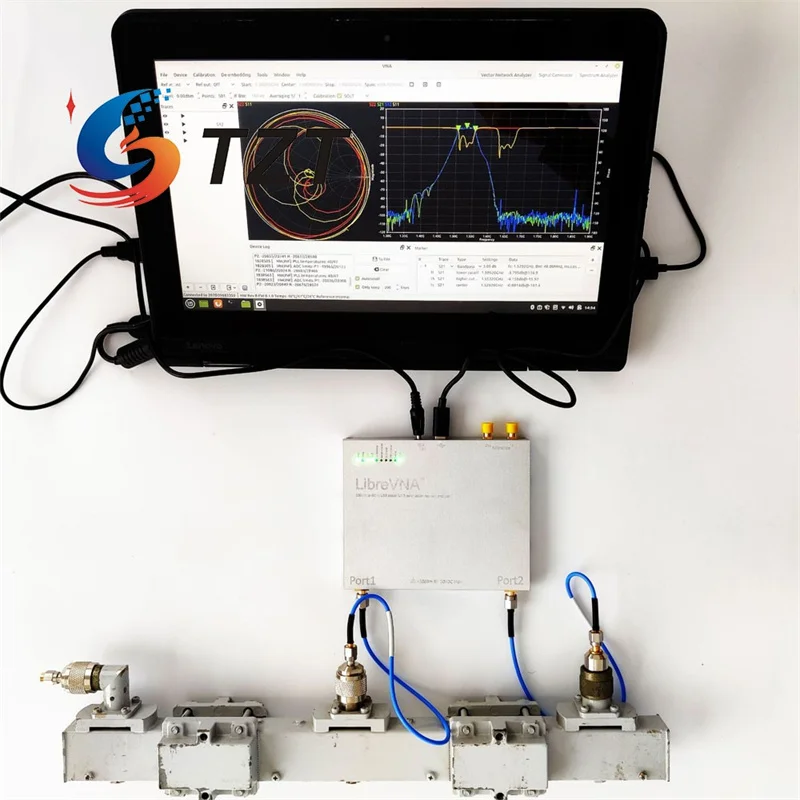

Мы поддерживаем тесное сотрудничество с разработчиками и теперь запускаем долгожданный двухпортовый векторный сетевой анализатор на базе USB LibreVNA до 6 ГГц для любителей радио и гейков. LibreVNA использует 3 шт ADC для выборки данных одновременно и использует FPGA для обработки сигналов. Оно может просмотреть больше, чем 10000 полный адаптер с двумя портами для измерений в течение 1 секунды, и получить полный адаптер с двумя портами для S параметров (S11, S21, S22, S12). Ультра-низким уровнем шума источника питания дизайн и использование 16-битный АЦП в сочетании с точностью ЧПУ Алюминиевый защитный слой оболочки, s21 обеспечивает эффективную динамический до 100dB. Во многих отношениях это сопоставимо с лабораторной VNA, но это все еще текущий проект. Некоторые особенности дизайна могут быть не идеальными, особенно когда частота выше 3 ГГц, производительность будет уменьшена, пожалуйста, полностью поймите Возможные ограничения перед покупкой этой машины.

Характеристики:
* Сопротивление: 50 Ω
* Разъем тестового порта: SMA, female
* Количество тестового порта: 2
* Диапазон частот: от 100 кГц до 6 ГГц
* Точность частоты: <2ppm
* Количество точек измерения: от 2 до 4501
* Скорость 2 порта-4000 точек: <500 мс (IFBW = 50 кГц)
* Диапазон измерения: от 10 Гц до 50 кГц
* Динамический диапазон (IFBW 10 Гц): > 95 дБ до 3 ГГц; > 50 дБ до 6 ГГц (примечание 1)
* Параметры измерения: S11, S21, S12, S22
* Направленность отражения: > 40 дБ (после калибровки) (примечание 2)
* Выходная мощность: от-40 дБм до 0дбм (примечание 3)
* Питание: DC 5V, 1.5A (с питанием от USB или 3,5 мм разъем)
* Энергопотребление: прибл. 7 Вт

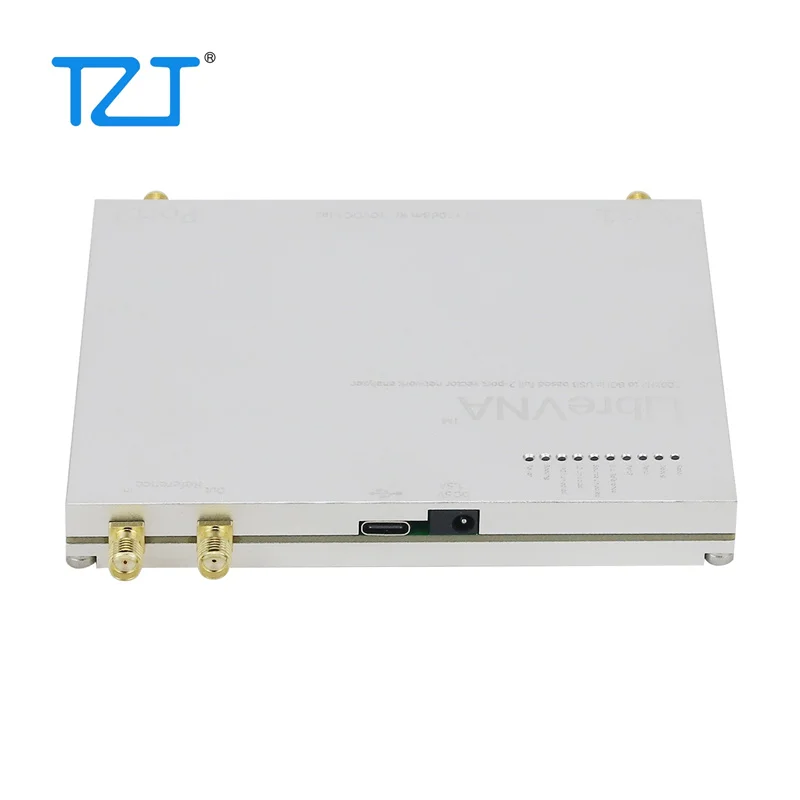

* Интерфейс: USB type-C
• Поддерживаемые Операционная система: для Windows, Linux, Mac OS (только 64-разрядный программное обеспечение доступно на данный момент)
* Внешний контрольный Вход: SMA female; 10 МГц
* Внешний контрольный выход: SMA female; 10 МГц или 100 МГц. Простой анализатор спектра (отсутствие подавления зеркала и более медленная скорость)
* Дополнительные параметры измерения: генератор сигналов (не точно откалиброван)

Примечание 1: из-за ограничений конструкции изоляция S12 составляет 10 дБ или более хуже, чем S21. Выше 3 ГГц, производительность уменьшается по мере увеличения частоты, а изоляция порта составляет всего 50 дБ при 6 ГГц. Ниже 1 МГц, производительность уменьшается по мере уменьшения частоты, а эффективная динамика уменьшается до 70 дБ при 100 кГц.
Примечание 2: Если у вас есть Высокоточный калибратор, который может достичь более высокой точности измерений, мы также можем предоставить вам высокоточные Калибровочные детали, но цена высокоточных калибровочных деталей намного превышает цену LibreVNA.
Примечание 3: Если частота ниже 1 МГц или выше 3 ГГц, выходная мощность может уменьшиться.

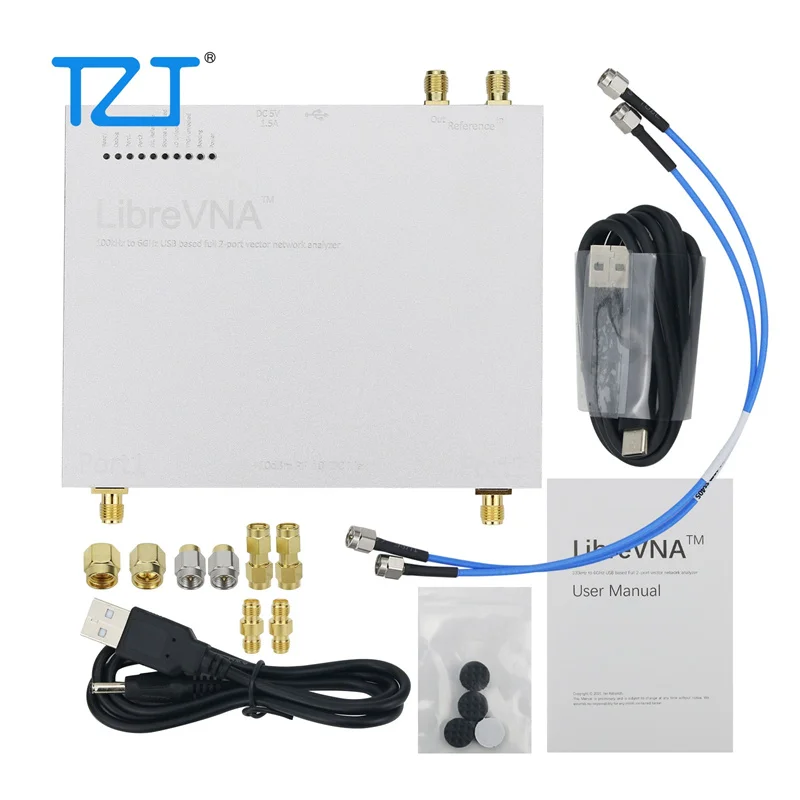

Посылка включает в себя:
* LibreVNA host x 1
* Кабель для передачи данных USB type-C x1
* USB до 3,5 мм Шнур питания x1
* 30 см SMA SS405 Тестовый Кабель x2
* SMA male Калибровочная часть-открытая x1
* SMA male Калибровочная часть-короткая x1
* SMA male Калибровочная деталь-нагрузка x2
* SMA штекерные соединители x2
* SMA гнездовые и гнездовые разъемы x2
* Руководство пользователя на английском языке x1
* Подушечки для ног x4

Скачайте предварительно скомпилированное программное обеспечение и руководство:
* Ссылка://pan.baidu.com/s/1QqJlSzrQ9jMvxxtyEfLr3gПароль: bpkr
