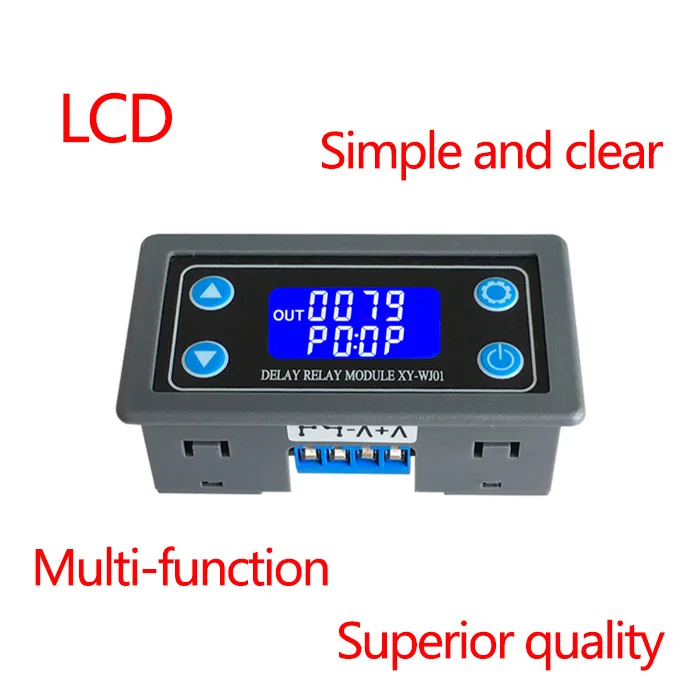

12 В постоянного тока светодиодный цифровой релейный модуль с задержкой времени

LВведение режима работы (P1 ~ P7)

P0: после срабатывания сигнала проводимость реле вОПВремя отключается; ВОПВремя, сигнал недействителен.

P1: после срабатывания сигнала проводимость реле вОПВремя отключается; ВОПВремя, сигнал запускает новый таймер.

P2: после срабатывания сигнала проводимость реле вОПВремя отключается; ВОПВремя, таймер сброса сигнала, отключение реле и остановка времени.

P3: после срабатывания сигнала Реле отключаетCLВремя, а затем проводимость реле.

P4: после срабатывания сигнала проводимость релеОПВремя, а затем реле отключаетCLВремя, а затем циклическое действие, дает сигнал снова в цикле, реле отключения, останавливает таймер; И количество циклов (ЛОП) Может быть установлен; Конец цикла, держать реле Отключено;

P5:После срабатывания сигнала Реле отключаетCL Время, а затем проводимость релеОПВремя, а затем циклическое действие, дает сигнал снова в цикле, реле проводимости, останавливает таймер; И количество циклов (ЛОП) Можно установить; Конец цикла, сохраняет проводимость реле;

P6: без триггерного сигнала после включения, после проводимости релеОПВремя, реле отключаетCLВремя, а затем циклическое действие, сигнал недействителен в цикле, количество циклов (ЛОП) Может быть установлен; Конец цикла, держать реле Отключено;

P6: без триггерного сигнала после включения, после отключения РелеCLВремя, проводимость релеОПВремя, а затем циклическое действие, сигнал недействителен в цикле, количество циклов (ЛОП) Может быть установлен; Конец цикла, сохраняет проводимость реле;

P8: Функция удержания сигнала: сигнал поддерживается, время очищается, и проводимость реле; Когда сигнал исчезает, реле отключается после синхронизацииОП; Во время синхронизации, есть другой сигнал и время очищается;

P9: Функция удержания сигнала: сигнал поддерживается, время очищается, и реле Отключено; Когда сигнал исчезает, проводимость реле после синхронизацииCL; Во время синхронизации, есть другой сигнал и время очищается;

(P0 ~ P7) режим, Короткое нажатие кнопки паузы, запуск времени, если система не приурочена; Если система уже приурочена, Система отключит таймер, реле отключено, мигание «out», чтобы указать напоминание;

Режим P8/P9,Кнопка паузы в качестве триггерного сигнала в интерфейсе запуска, Короткое/длинное нажатие;

LПараметры продукта:

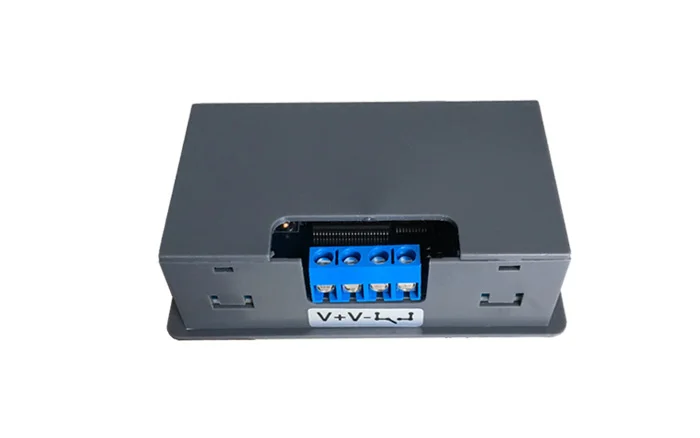

1.Источник питания: 6 В ~ 30 в.

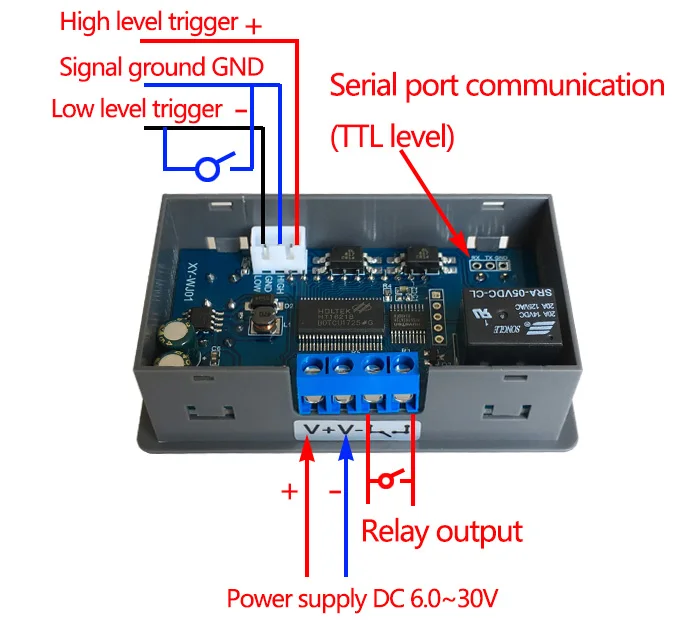

2.Триггер источника сигнала: высокий уровень (3,0 V ~ 24,0 V), низкий уровень (0,0 V ~ 0,2 V), переключатель сигнала.

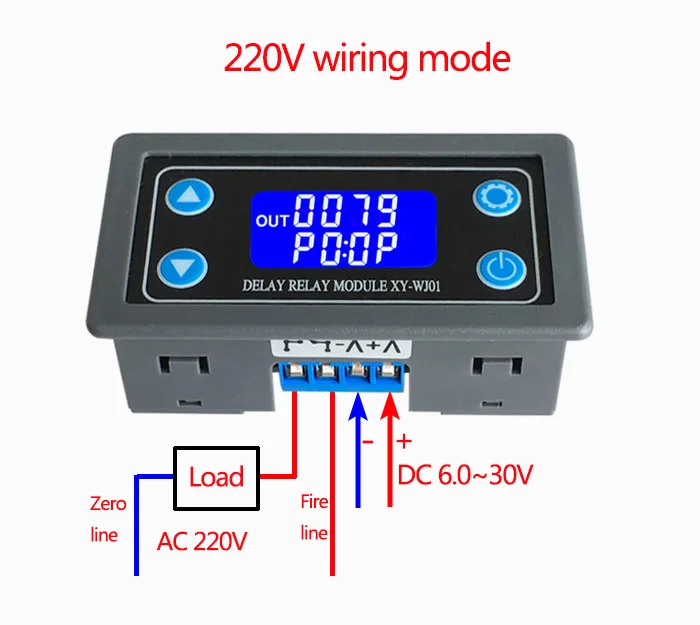

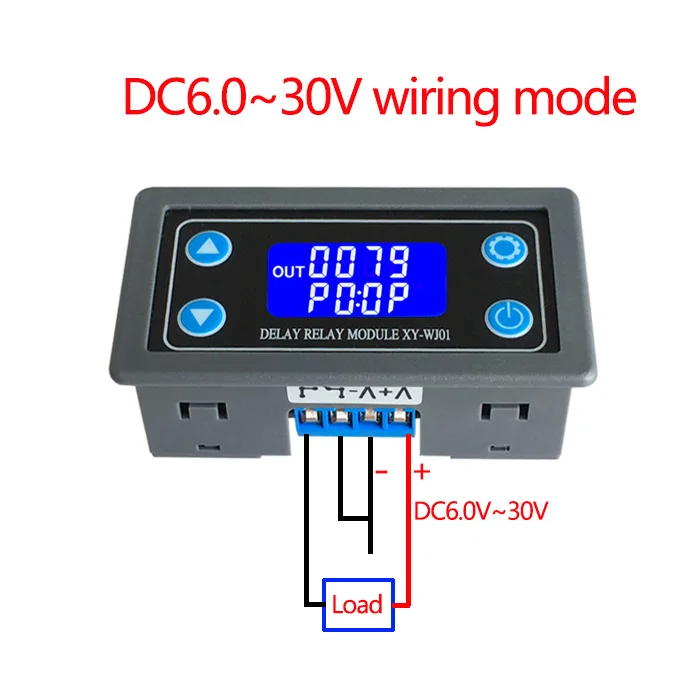

3.Выходная нагрузка Maxmum: DC 30V 5A и AC 220V 5A.

4.Статический ток: 15 мА Рабочий ток: 50 мА.

5.Услуги срок службы: Более 100000 раз; Рабочая температура: от-40 до 85 °C; Размер: 8,0*3,8*1,9 см.

6.Оптопара изоляция, сильная способность анти-помех, Монтажная плата промышленного класса, После набора питания параметры памяти навсегда

Диапазон времени:

0,01Сек ~ 9999 мин

LКак выбрать диапазон времени:

В интерфейсе изменения параметров OP/CL нажмите кнопку паузы в ближайшее время, чтобы выбрать диапазон синхронизации.

XXXXДиапазон времени: 1 сек ~ 9999сек

XX x. XДиапазон времени: 0.1sec ~ 999.9sec

XX.XXДиапазон времени: 0.01sec ~ 99.99sec

X.X.X.XДиапазон времени: 1 мин ~ 999,9 мин

Например, если вы хотите установитьОПДо 3,2 секунд, переместите знака после запятой до десяти знака после запятой. 003,2 ЖК-дисплея

Описание параметра: ОПВовремя,CLВремя выключения,ЛОПВремя цикла (1 - 9999 раз, "----" представляет бесконечное количество циклов)

LПараметры:

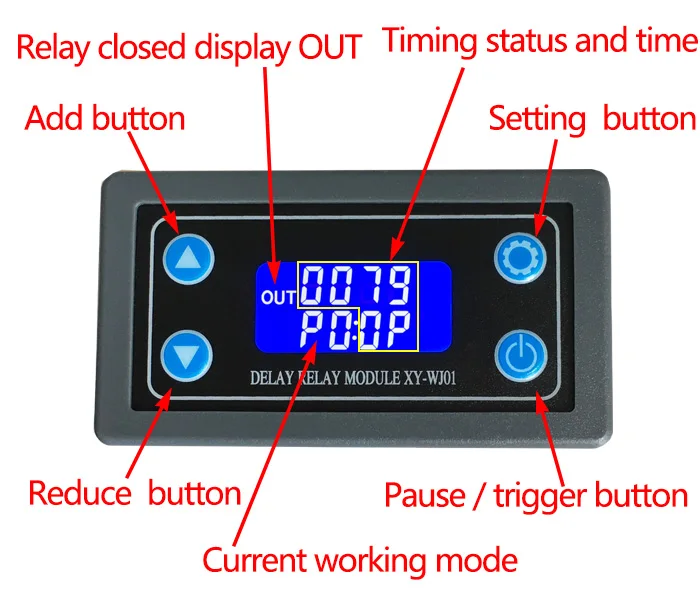

А)Нажмите и удерживайте клавишу SET, чтобы войти в интерфейс настройки;

Б)Сначала установите режим работы, режим работы мигает напоминание, установите режим работы, нажав кнопки вверх/вниз;

C)Нажмите кнопку SET, чтобы выбрать режим работы и войти в настройки параметров системы.

D)В интерфейсе настройки параметров системы нажмите кнопку SET, чтобы переключить параметры системы для изменения, и нажмите/удерживайте нажатой клавишу UP/DOWN для изменения. (Примечание: набор коротких нажатий в режиме P0 ~ P3/ P8/P9 недопустим);

Е)В интерфейсе модификации параметров OP/CL короткое нажатие стоп для переключения таймера (1s/0,1 s/0,01 s/1min);

F)После установки всех параметров нажмите и удерживайте кнопку set более 2 секунд, чтобы отпустить руку, сохранить настройки параметров и выйти из интерфейса настройки

1.Функции удаленной загрузки данных и настройки параметров:

Система поддерживает функции чтения и записи параметров UART;

UART:9600,8,1

CMD

Функция

Чтение

Параметры системы чтения

OP:xxxx

OP:xxx.x

OP:xx.xx

OP:x.x

1s

0,1 s

0,01 s

1 мин

CL:xxxx

CL:xxx.x

CL:xx.xx

CL:x.x

1s

0,1 s

0,01 s

1 мин

LP:xxxx

Циклы настройки

Старт

Триггер/старт (P0 ~ P7 Active)

Стоп

Пауза (P0 ~ P7 Active)

PX

Установите режим работы

(P0 ~ P9)

LДополнительные Особенности:

А)Низкое энергопотребление: в беговом Интерфейсе (только режим P0 ~ P7), нажав кнопку паузы в течение длительного времени, функция низкой мощности запускается или закрывается (L-P выбираетсяНаДля запуска функции спячки, пять минут или около того, без работы, автоматическая подсветка ЖК-дисплея, нормальная работа системы, любой ключ для пробуждения;СкидкаОтключает функцию спячки);

Б)Вид параметра: в операционном интерфейсе нажмите клавишу SET для отображения текущей настройки параметров системы, не влияя на нормальную работу системы;

C)Переключение содержимого дисплея: в режиме P4 ~ P7, переключение содержимого дисплея (время работы/номер цикла) нажатием кнопки вниз мгновенно;
