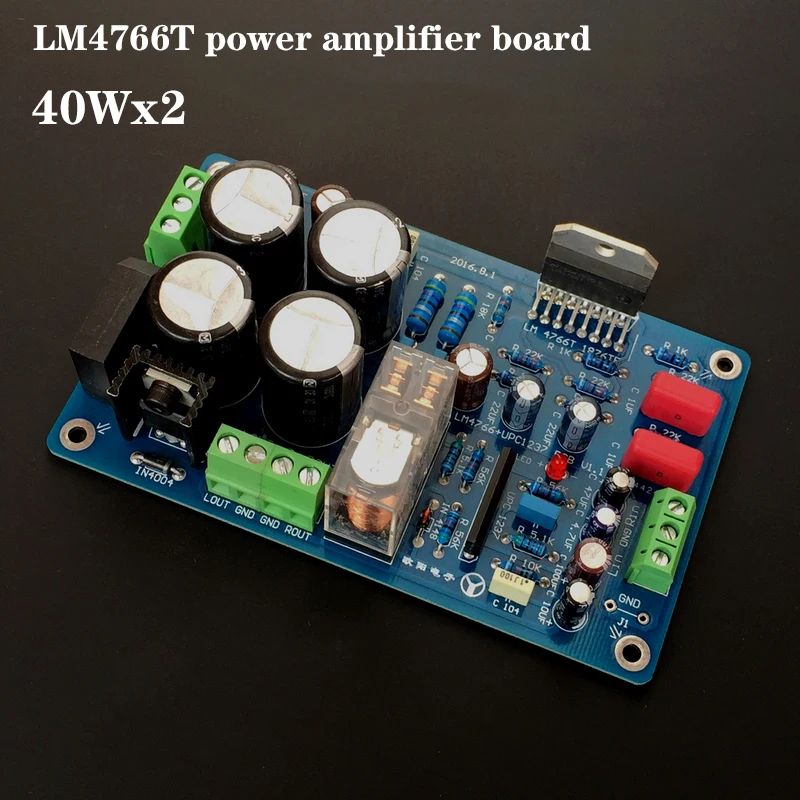

Двойной 12-24В переменного тока 40 Вт + 8 ohms LM4766 2 0 канальный стерео усилитель

Двойной 12-24В переменного тока 40 Вт + 8 ohms LM4766 2 0 канальный стерео усилитель

Введение;

LM4766-это Высокоточный Двухканальный аудио усилитель чип, изготовленный National Semiconductor (National Semiconductor). Диапазон рабочего напряжения в интегральная схема переменного тока с двумя 12V-double 24V, непрерывная средняя выходная мощность (8Ω нагрузки) 40 Вт на канал; Суммарный коэффициент гармонических искажений плюс шум (THD + N) только 0.099%, когда непрерывная мощность 30 WX2; SNR до 112dB (Более SN3886 SNR 110 дБ); Коэффициент подавления источника питания 125 дБ; Пропускная способность 8 МГц. LM4766 встроенный блок цепи в дополнение к двум функциям с той же схемой усилителя, есть различные цепи защиты безопасности, с перенапряжением, потери напряжения автоматической защиты питания, перегрузки и короткого замыкания, защита от перегрева (165 ℃ выход автоматически выключается автоматическое восстановление при 155 ° C), Защитите усилитель IC в любом рабочем состоянии без повреждений. LM4766 также интегрирует бесшумную внутреннюю цепь, чтобы устранить дефекты ударов при загрузке LM1875!

Особенности:

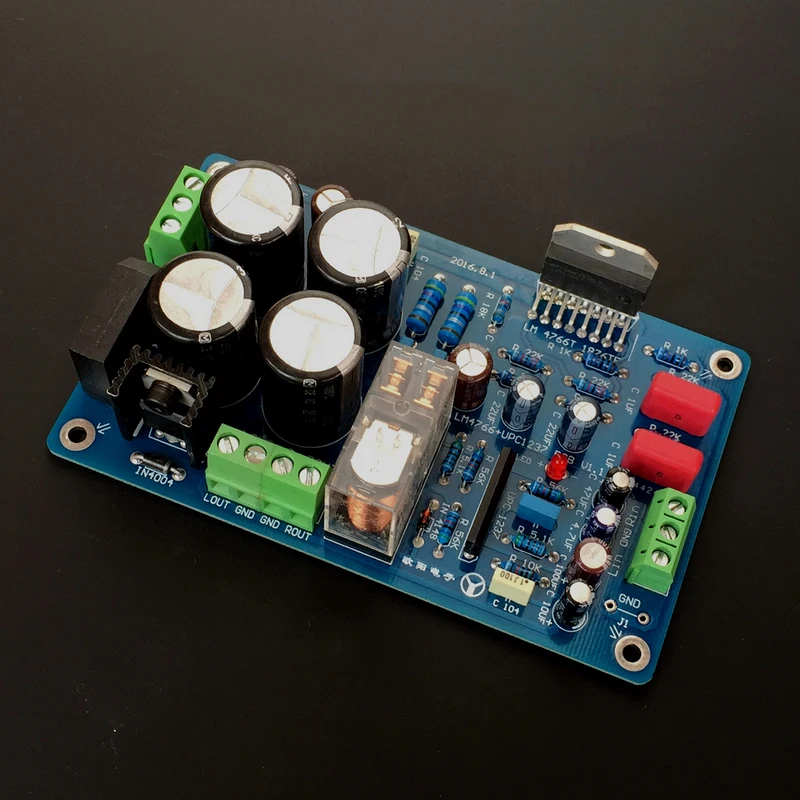

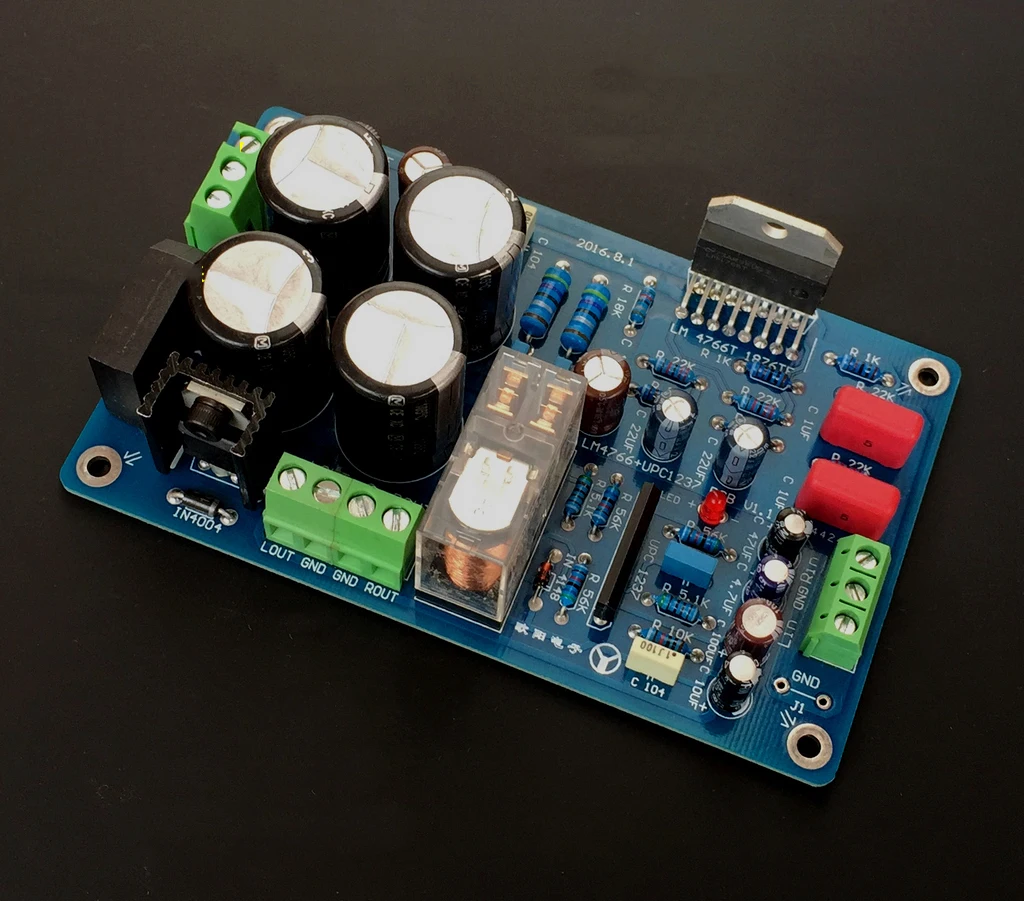

1, простая установка, LM4766 чип дизайн платы на правой стороне, фиксированный чип очень удобно. 2. Строго соблюдайте принцип заземления, высокого тока и небольшого тока, чтобы отделить расположение проводки, что делает панель низким уровнем шума почти не может пахнуть. 3, вход близко к входному контакту чипа, что делает входную проводку самой короткой, помехи к минимуму. 4, реле питания Регулятор блока питания, и добавили теплоотвод, стабильный и надежный. Общая плата усилителя мощности с ограничителем по току резистора к источнику питания реле, легко зависит от входного напряжения, входное напряжение высокое, реле тепла, входное напряжение низкое, реле не туго, контактное сопротивление.

Материал:

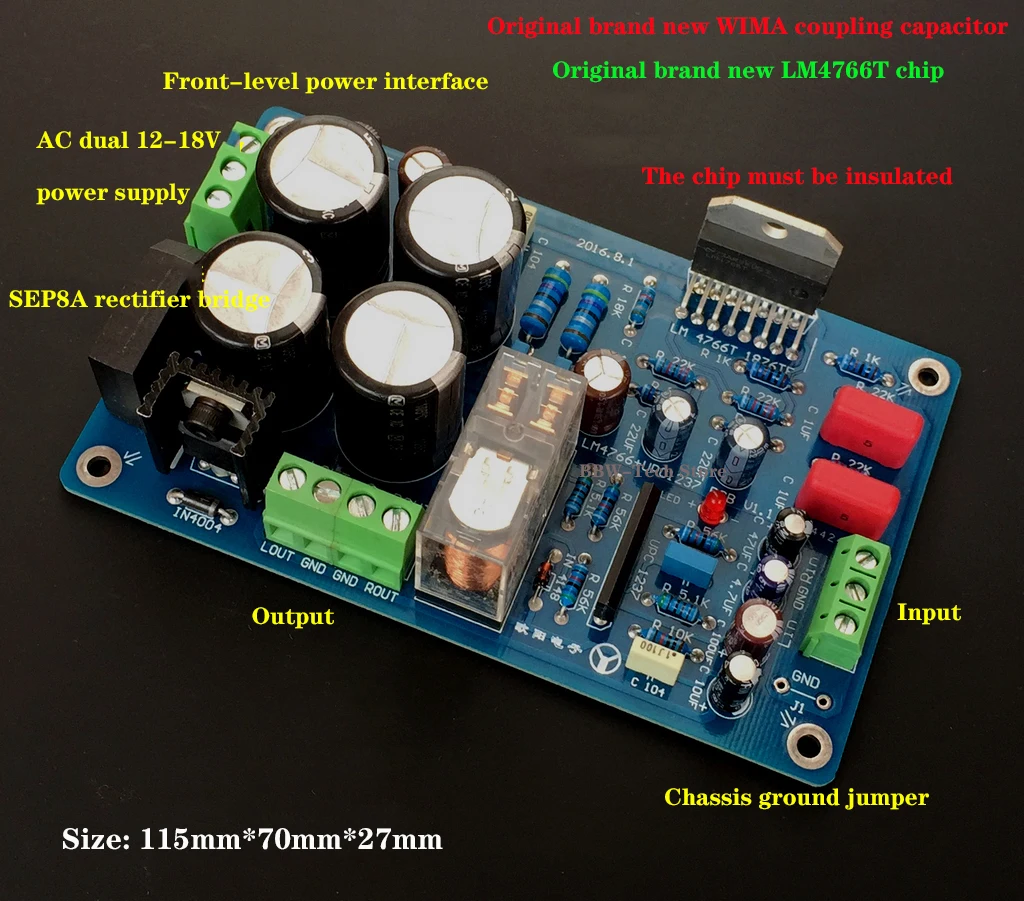

1, плита 1,6 мм доска из стекловолокна, немного заземления, дизайна, размера 114*69 см. 2, выпрямительный мост является Тайваня оригинальный SEP 8A, фильтр 4 шт. 3600UF35V Японии химические конденсаторы, если возвращение в тот же день 100 мкФ, входное соединение-это новая немецкая WIMA, Beijuer circuit-Siemens, негативные отзывы-ELNA, Сопротивление-это пять колец медной ноги из золотой пленки, реле-это оригинальный Omron, чип совершенно новый.

Примечание:

1, плата интегрированного фильтра выпрямителя трансформатор прямой источник питания, источник питания рекомендуется двойной 15-18 в мощность не менее 60 Вт трансформатор! 2, сопротивление на выходе LM4766 составляет 8 Ом, если вы хотите управлять динамиком 4Ω, Рекомендуемое напряжение не должно превышать двойной 16 В, и обратите внимание на увеличение площади охлаждения. 3, установка теплоотвода, чип и теплоотвод должны быть установлены между изоляционными частицами и изоляционной пленкой. 4, Двухсторонняя доска есть некоторые относительно небольшие vias, для того, чтобы предотвратить лучшее окисление с запаянным припоем! 5, проверка мощности, плата на входе сигнала для загрузки, не может быть оставлена, в противном случае будет индукционный шум, сигнальная линия, чтобы попытаться использовать экранированный провод. 6, если плата входит в шасси, убедитесь в шасси и плате на входной стороне наземного соединения (с перемычкой короткого замыкания J1 can), если первый уровень, после того, как уровень ввода не требуется получить доступ к шасси, До тех пор, пока вход в переднюю часть шасси может быть, эти два приведет к петле заземления, что приведет к шуму.
