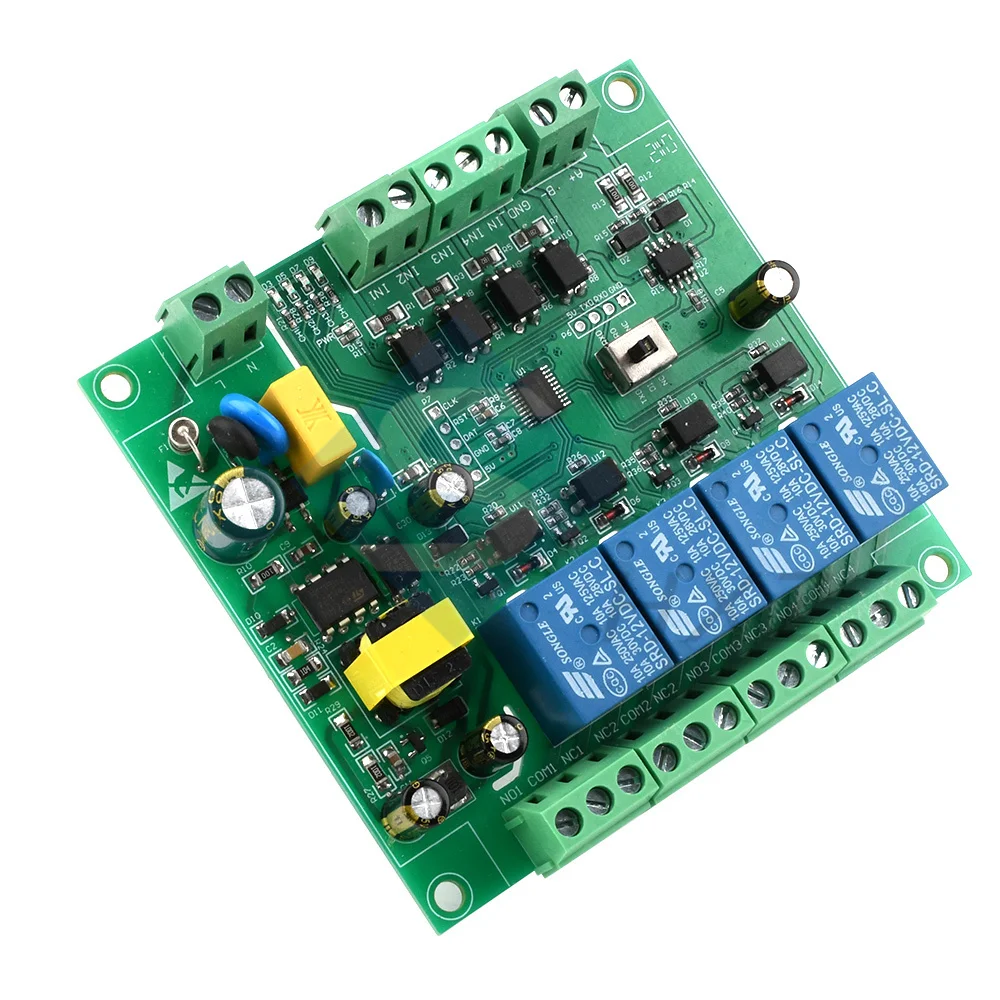

220 В источник питания Modbus RTU четырехсторонний релейный модуль RS485/TTL UART

Описание:

Четырехканальный релейный модуль Modbus 220 В оснащен зрелым и стабильным 8-битным микроконтроллером и уровнем RS485 коммуникационная микросхема. Используя стандартный протокол связи RS485 формата MODBUS RTU, он может осуществлять 4-канальное Обнаружение входного сигнала и 4-Канальный Релейный выход, что обеспечивает используется для цифровое Обнаружение или управление питанием.

Особенности:

1. Встроенный и стабильный чип преобразования уровня 8bit MCU и MAX485;

2. Протокол связи: Поддержка стандартного протокола Modbus RTU;

3. Интерфейс связи: поддержка интерфейса RS485/TTL UART;

4. Скорость передачи данных: 4800/9600/19200, по умолчанию 9600bps, поддерживает экономию при отключении питания;

5. Диапазон входного сигнала оптопары: DC3.3-24V (этот вход нельзя использовать для релейного управления);

6. Выходной сигнал: релейный сигнал, поддержка руководства, выключение, режим выключения, выключение/Выключение задержки вспышки составляет 0,1 с, максимальное время выключения/выключения вспышки можно установить на 0xFFFF * 0,1 S = 6553.5S;

7. Адрес устройства: диапазон 1-255, по умолчанию 255, поддержка экономии при отключении питания;

8. Скорость передачи данных, входной сигнал, статус реле и адрес устройства можно считывать с помощью программного обеспечения/команд;

9. Встроенные 4 5 В, 10 а/250 В переменного тока, 10 А/30 в реле постоянного тока, которые можно активировать непрерывно 100000 раз, с защитой от выпота диода и коротким временем отклика;

10. Встроенный индикатор переключателя реле;

11. Напряжение источника питания: 220 В переменного тока;

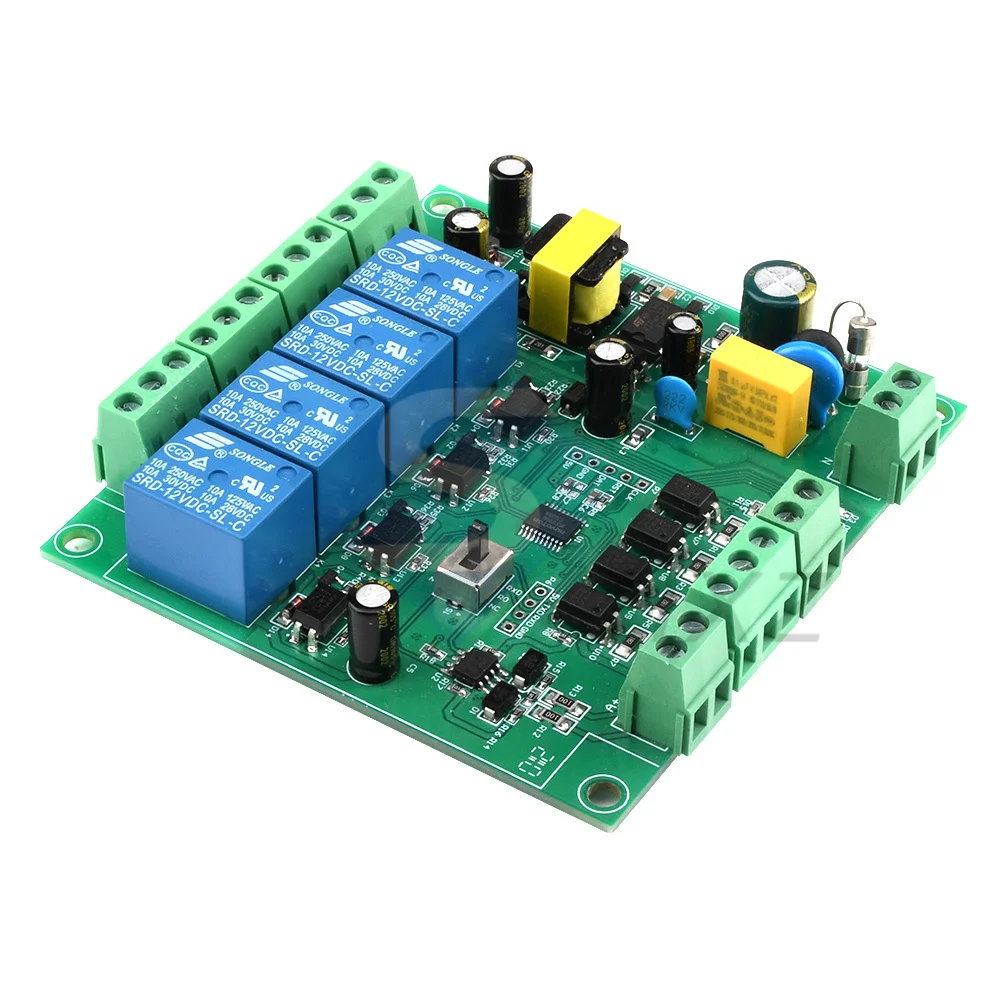

Описание и описание оборудования:

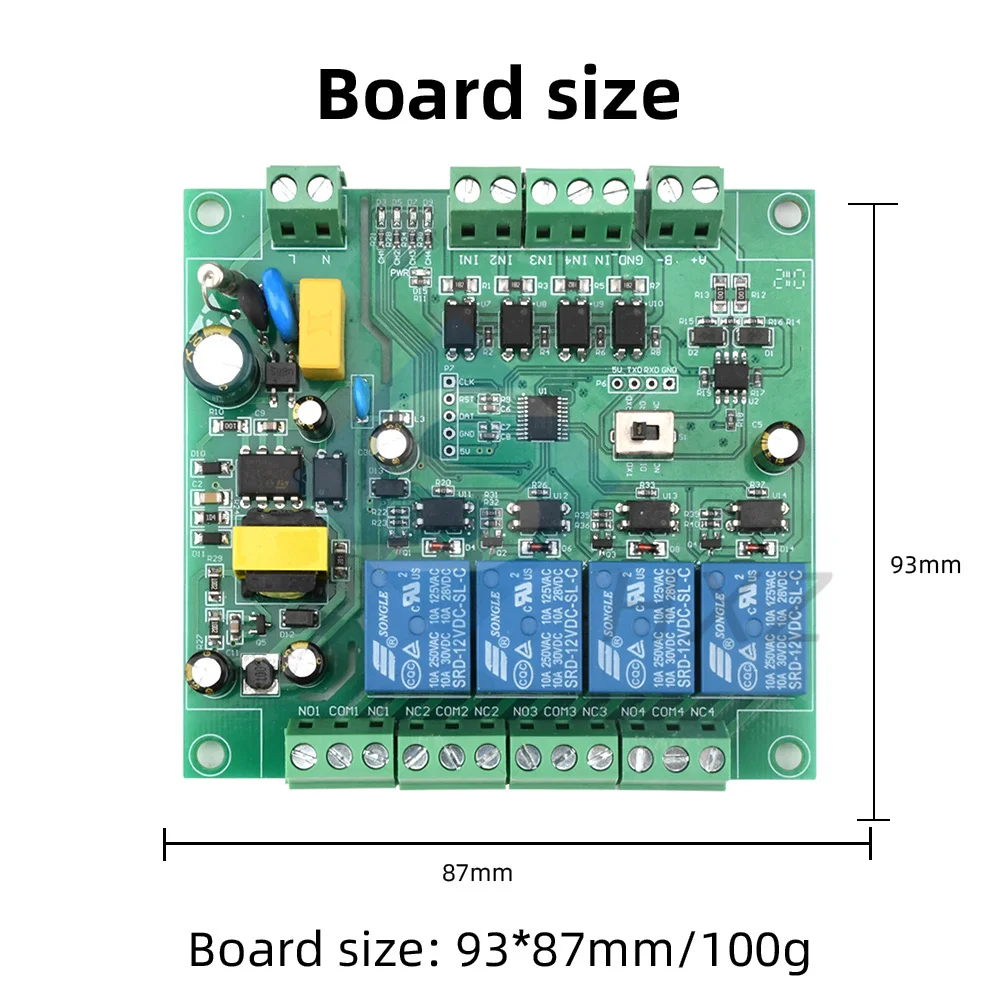

1. Размер платы: 93*87 мм/100 г

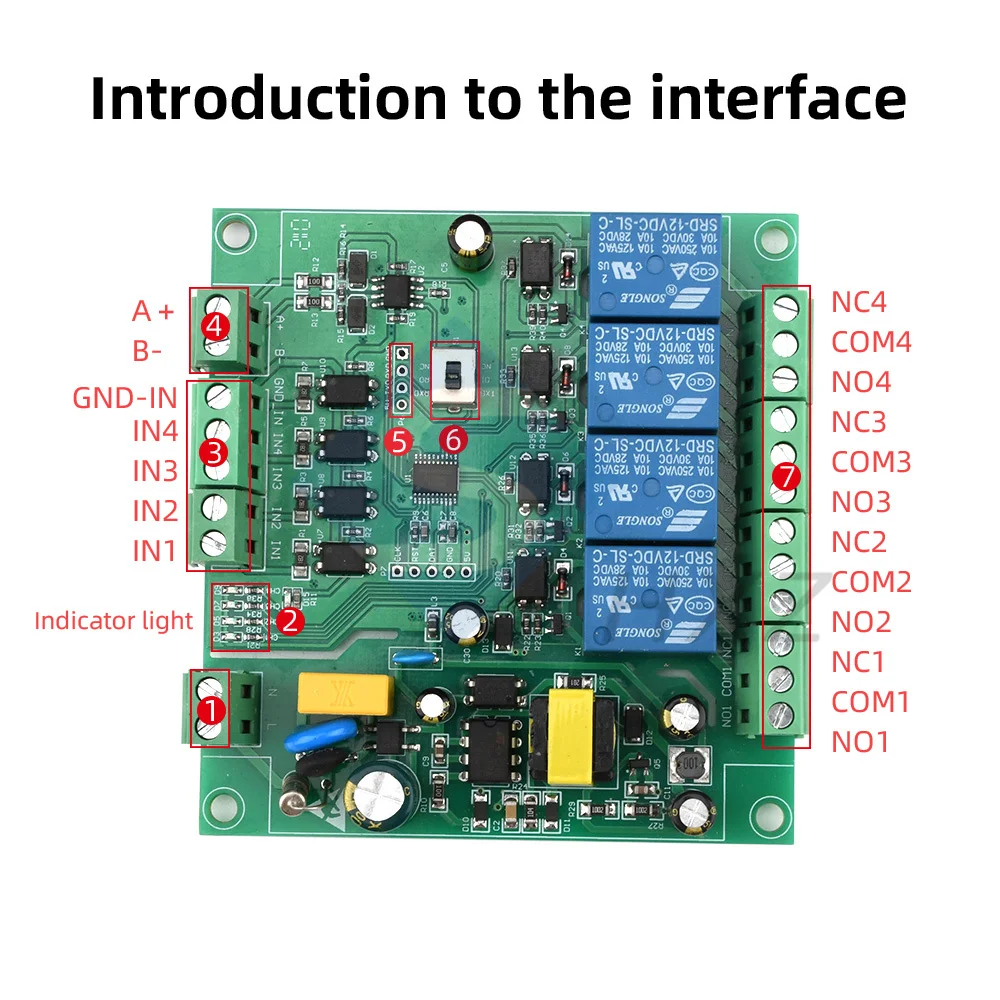

2. Введение интерфейса

1. Входная мощность: Входная Клемма питания переменного тока 220 В;

2. Световые индикаторы: четыре индикатор реле ламп и индикатор питания;

3. Входной сигнал оптопары DC3.3-24V:

В 1: канал 1 положительный

IN2: канал 2 положительный

IN3: канал 3 положительный

IN4: канал 4 положительный

GND _ in: общий отрицательный терминал

4. A +, B-: Интерфейс связи RS485, A +, B-подключены соответственно к A +, B-внешней клеммы управления;

5. GND, RXD, TXD: интерфейс TTL уровня коммуникационная плата интерфейса UART, GND, RXD, TXD подключены соответственно к GND, TXD, RXD внешнего терминала управления, поддержка подключения внешних последовательных портов TTL 3,3 В/5 В;

6. Выбор последовательных портов RS485 и TTL. При использовании связи RS485 DI подключается к TXD и RO подключается к RXD; При использовании связи TTL DI и RO подключаются к терминалу NC.

7, 4 Независимых выходных сигнала релейного переключателя:

NC,: нормально закрытое, реле короткое-подключено к COM до его закрытия, и оно приостанавливается после его закрытия;

COM: публичный конец;

НЕТ: обычно открытый конец, реле приостанавливается до закрытия и после закрытия закорочено до COM.

Введение в инструкцию Modbus RTU:

Устройства Modbus выполнять связанные операции, получив инструкции Modbus RTU от внешнего терминала управления (например, хост-компьютера/микроконтроллера). Рамки инструкций обычно состоят из адреса устройства, кода функции, адреса регистра, данных регистра и кода проверки. Длина оправы и код функции взаимосвязаны. Обычно первым байтом каждого кадра данных является адрес устройства, диапазон которого может быть установлен 1-255, по умолчанию 255 (ie 0xFF), И последние 2 байта-код проверки CRC.

Предположим, что адрес устройства составляет 255, обычно используемые команды Modbus RTU следующие:

1. Включите реле № 1 (ручной режим)

Отправка: FF 05 00 00 FF 00 99 E4

Возврат как есть: FF 05 00 00 FF 00 99 E4

Примечания: (1) 3-4 байта кадра отправки представляют адрес реле. Адреса реле 1-relay 8: 0x0000, 0x0001,0x0002, 0x0003, 0x0004, 0x0005, 0x0006, 0x, 0x

(2) 5-6 байт кадра отправки представляют данные, 0xFF00 означает открытие реле, 0x0000 означает закрытие реле

2. Выключите реле № 1 (ручной режим)

Отправка: FF 05 00 00 00 00 D8 14

Возврат как есть: FF 05 00 00 00 00 D8 14

3. Включите реле № 2 (ручной режим)

Отправка: FF 05 00 01 FF 00 C8 24

Возврат как есть: FF 05 00 01 FF 00 C8 24

4. Выключите реле № 2 (ручной режим)

Отправка: FF 05 00 01 00 00 89 D4

Возврат как есть: FF 05 00 01 00 00 89 D4

5. Включите все реле

Отправка: FF 0F 00 00 00 08 01 FF 30 1D

Возврат: FF 0F 00 00 00 08 41 D3

6. Выключите все реле

Отправка: FF 0F 00 00 00 08 01 00 70 5D

Возврат: FF 0F 00 00 00 08 41 D3

7. Установите адрес устройства на 1

Отправка: 00 10 00 00 00 01 02 00 01 6A 00

Возврат как есть: 00 10 00 00 00 01 02 00 01 6A 00

Примечания: 9-й байт 0x01 рамки отправки-это написанный адрес устройства

8. Установите адрес устройства на 255

Отправка: 00 10 00 00 00 01 02 00 FF EB 80

Возврат как есть: 00 10 00 00 00 01 02 00 FF EB 80

Примечания: 9-й байт рамки отправки, 0xFF, это написанный адрес устройства

9. Прочитайте адрес устройства

Отправка: 00 03 00 00 00 01 85 дБ

Возвраты: 00 03 02 00 FF C5 C4

Примечания: 5-й байт возвращаемой рамки, 0xFF, считывает адрес устройства

10. Считывает статус реле

Отправка: FF 01 00 00 00 08 28 12

Возвраты: FF 01 01 01 A1 A0

Примечания: Bit0 -- Bit7 4-го байта обратного кадра 0x01 представляет реле 1 -- РЕЛЕ 8, 0 закрыто, 1 открыто

11. Считывание входного состояния оптопары

Отправка: FF 02 00 00 00 08 6C 12

Возвраты: FF 02 01 01 51 A0

Примечания: IN1--IN8 4-го байта обратной рамки 0x01 представляет входной сигнал оптопары 1 -- оптопара 8, 0 представляет низкий уровень, а 1-высокий уровень

12. Установите скорость передачи до 4800

Отправка: FF 10 03 E9 00 01 02 00 02 4A 0C

Возвраты: FF 10 03 E9 00 01 C5 A7

Примечания: 9-й байт отправленного кадра-это значение настройки скорости передачи, 0x02, 0x03 и x04 представляют 4800, 9600, 19200 соответственно

13. Установите скорость передачи до 9600

Отправка: FF 10 03 E9 00 01 02 00 03 8B CC

Возвраты: FF 10 03 E9 00 01 C5 A7

14. Установите скорость передачи до 19200

Отправка: FF 10 03 E9 00 01 02 00 04 CA 0E

Возвраты: FF 10 03 E9 00 01 C5 A7

15. Читайте скорость передачи

Отправка: FF 03 03 E8 00 01 11 A4

Возвраты: FF 03 02 00 04 90 53

Примечание: 5-й байт обратного кадра представляет скорость чтения Бода, 0x02, 0x03 и x04 представляют 4800, 9600, 19200 соответственно

16. Откройте реле № 1 (режим закрытия вспышки 2 с)

Отправка: FF 10 00 03 00 02 04 00 04 00 14 C5 9F

Возвраты: FF 10 00 03 00 02 A4 16

Примечания: (1) 3-4 байта кадра отправки представляют адрес реле, адреса реле 1-relay 8 0x0003, 0x0008, 0x D, 0x0012, 0x0017, 0x001C, 0x0021,0x0026

(2) 10-11-й байт отправленного кадра представляет значение настройки задержки, база задержки составляет 0,1 с, таким образом, время задержки составляет 0x0014*0,1 = 20*0,1 S = 2S, и реле выключается автоматически через 2S.

17. Выключите реле № 1 (режим вспышки 3 с)

Отправка: FF 10 00 03 00 02 04 00 02 00 1E A5 99

Возвраты: FF 10 00 03 00 02 A4 16

Примечания: (1) 3-4 байта кадра отправки представляют адрес реле, адреса реле 1-relay 8 0x0003, 0x0008, 0x D, 0x0012, 0x0017, 0x001C, 0x0021,0x0026

(2) 10-11-й байт отправленного кадра представляет значение настройки задержки, база задержки составляет 0,1 с, поэтому время задержки составляет 0x001E * 0,1 = 30*0,1 с = 3 с, И реле выключается автоматически через 3S
